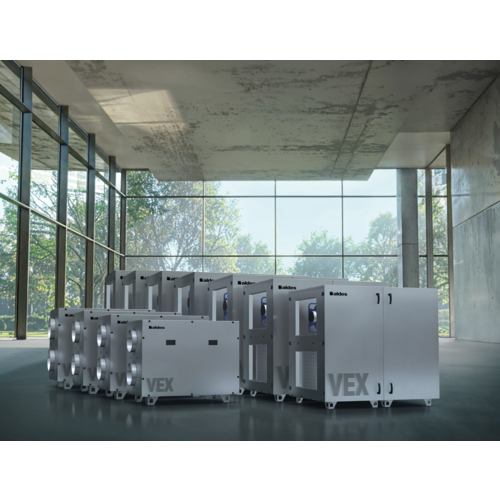

VEX1000RS
Centrale de traitement d'air
La gamme VEX1000RS certifiée Eurovent global est équipée de composants haute efficacité et particulièrement économes en énergie. L'ensemble des composants internes (ventilateur, filtre, échangeur de chaleur et batterie) sont faciles à retirer pour les phases de mise en service, maintenance et réparation.
Chaque VEX1000RS est optimisée pour offrir le meilleur rapport débit d'air/compacité possible. Toutes les centrales VEX1000RS (monoblocs et bi-blocs) passent par une porte standard de 900 mm jusqu'à 7200 m³/h. Pour les cas d'intégration bâtiment les plus complexes, la VEX1000RS peut être livrée en version SPLIT (démontée) afin de permettre le remontage sur le lieu final d'installation.
VEX1000RS est compatible avec la fonction exclusive ALC™: ALC est une option de contrôle automatique de la fuite d'air interne de l'échangeur de chaleur. Ainsi équipée la VEX1000RS offre tous les avantages d'une centrale rotative, tout en éliminant la recirculation interne des polluants comme sur modèle contre flux à plaques.
La centrale VEX1000RS est livrée avec l'automate intégré nouvelle génération EXcon+. Celui ci offre en standard la connexion WiFi intégrée permettant de piloter et monitorer la centrale avec une tablette ou un PC. VEX1000RS est dotée d'une nouvelle interface graphique et d'un webserveur plus intuitif qui rend l'installation, le réglage et l'ajustement du confort intérieur simples et rapides.
VEX1000 RS apporte de l'air frais et filtré dans le bâtiment et récupère la chaleur de l'air extrait à l'aide de l'échangeur de chaleur rotatif à haute efficacité et vitesse variable. L'air neuf entrant peut être chauffé et/ou refroidi à l'aide d'une gamme complète de batterie de chauffage et de refroidissement intégrées ou en module additionnel.
VEX1000 repose une plateforme de type compacte et dispose du meilleur rapport débit / compacité du marché.
Cette centrale peut être équipée en option du dispositif breveté et exclusif de contrôle des fuites internes de l'échangeur de chaleur ALC, qui élimine le transfert de l'air extrait vers l'air soufflé (0% EATR)
La régulation de VEX1000RS permet de s'adapter au plus grand nombre de cas d'usage client :
-Débit constant, pression constante
-Débit variable sur signal de sonde externe
-En exclusivité pression ajustée

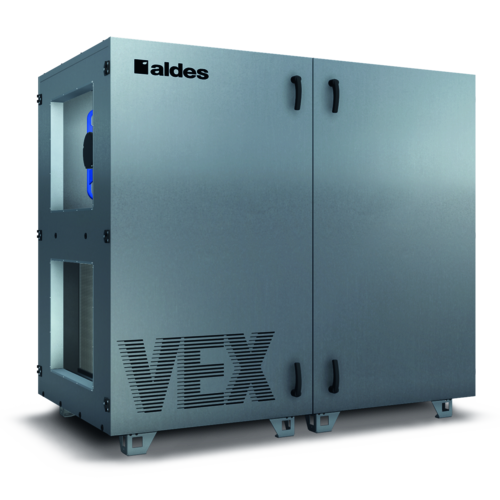

- Conception monobloc de taille 1005 à 1020, conception bibloc de taille 1030 à 1080.
- Pieds ajustables fournis en standard
- Alimentation électrique monophasée 230v jusqu'à la taille 1020, triphasée 400V jusqu'à la taille 1080.
- Caisson de recyclage disponible de la taille VEX1030 à la taille 1080
- Large gamme d'accessoires pour installation extérieure: toiture, chassis périmétrique, protection de servo moteur, visière pare pluie.
- Vanne pour batterie hydraulique
- Batteries intégrées pour chauffage et refroidissement (électrique,change-over hydraulique, DX réversibles)
- Batteries en module additionnel pour chauffage et refroidissement (électrique,change-over hydraulique, DX réversibles)
- Secteur de purge en option
- Échangeur de chaleur rotatif a condensation en série, option sorption et option revêtement époxy
- Double étage de filtration sur l'air neuf et sur l'air repris
- Choix possible entre filtre à poches et filtre compact haute efficacité
-Flux air neuf, étage 1:
Pré filtre compact ISO Coarse 85%, G4
Pré filtre compact ePM10 60%, M5
Pré filtre compact ePM1 55%, F7
-Flux air neuf, étage 2:
Filtre compact ePM10 60%, M5
Filtre compact ePM1 55%, F7
Filtre compact ePM1 80%, F9
ou
Filtre à poches ePM10 60%, M5
Filtre à poches ePM1 55%, F7
Filtre à poches ePM1 80%, F9
-Flux air repris, étage 1:
Pré filtre compact ISO Coarse 85%, G4
Pré filtre compact ePM10 60%, M5
Pré filtre compact ePM1 55%, F7
-Flux air repris, étage 2:
Filtre compact ePM10 60%, M5
Filtre compact ePM1 55%, F7
Filtre compact ePM1 80%, F9
ou
Filtre à poches ePM10 60%, M5
Filtre à poches ePM1 55%, F7
Filtre à poches ePM1 80%, F9
- 3 types de montage du coffret électrique:
-Coffret monté sur équerre fixé directement sur la centrale
-Coffet déporté de la centrale à monter sur réhausse
-Coffret déporté de la centrale à monter sur un mur
- 3 types de préparation d'automate :
-centrale avec automate monté, câblé en usine
-centrale avec sondes et câblage interne, prête pour recevoir un automate tiers
-centrale nue, sans sonde, sans automate
- Manchette souple de raccordement
- Visière pare pluie (air neuf et rejet)
- Registre de classe 3
| Références | Epaisseur isolant (mm) | Filtres disponibles | Sens du raccordement | Type d'échangeur | Type de moteur |
|---|---|---|---|---|---|
| 11004185 - VEX1005 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004186 - VEX1010 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004187 - VEX1015 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004188 - VEX1020 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004189 - VEX1030 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004190 - VEX1035 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
|
| 11004191 - VEX1045 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004192 - VEX1050 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004193 - VEX1060 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004194 - VEX1065 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
Horizontal |
Rotatif |
EC |
| 11004195 - VEX1080 R S | 50 |
Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | Ø (mm) | Ø raccordement (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11004185 - VEX1005 R S | 1307 |
855 |
720 |
683 |
234 |
617 |
360 |
310 |
250 |
|||||
| 11004186 - VEX1010 R S | 1347 |
1135 |
720 |
683 |
274 |
794 |
355 |
305 |
315 |
|||||
| 11004187 - VEX1015 R S | 1461 |
1135 |
809 |
772 |
306 |
825 |
400 |
350 |
400 |
|||||
| 11004188 - VEX1020 R S | 1461 |
1135 |
905 |
868 |
311 |
825 |
450 |
400 |
400 |
|||||
| 11004189 - VEX1030 R S | 1660 |
830 |
830 |
1339 |
1016 |
970 |
500 |
400 |
980 |
355 |
500 |
|||
| 11004190 - VEX1035 R S | 1660 |
830 |
830 |
1339 |
1117 |
1071 |
500 |
400 |
980 |
355 |
550 |
|||
| 11004191 - VEX1045 R S | 1730 |
865 |
865 |
1524 |
1217 |
1172 |
700 |
500 |
1125 |
400 |
600 |
|||
| 11004192 - VEX1050 R S | 1730 |
865 |
865 |
1524 |
1319 |
1274 |
700 |
500 |
1125 |
400 |
650 |
|||
| 11004193 - VEX1060 R S | 1730 |
865 |
865 |
1524 |
1319 |
1274 |
700 |
500 |
1125 |
400 |
650 |
|||
| 11004194 - VEX1065 R S | 1800 |
900 |
900 |
1734 |
1493 |
1460 |
900 |
500 |
1280 |
450 |
750 |
|||
| 11004195 - VEX1080 R S | 2104 |
1052 |
1052 |
1906 |
1609 |
1561 |
1000 |
700 |
1410 |
485 |
795 |
| Références | Débit minimum | Débit max ErP (m³/h) | Débit max (m³/h) |
|---|---|---|---|
| 11004185 - VEX1005 R S | 110 |
850 |
1090 |
| 11004186 - VEX1010 R S | 130 |
1240 |
1295 |
| 11004187 - VEX1015 R S | 230 |
1730 |
2295 |
| 11004188 - VEX1020 R S | 240 |
2235 |
2440 |
| 11004189 - VEX1030 R S | 400 |
3015 |
4035 |
| 11004190 - VEX1035 R S | 420 |
3630 |
4185 |
| 11004191 - VEX1045 R S | 610 |
4600 |
6175 |
| 11004192 - VEX1050 R S | 630 |
5300 |
6375 |
| 11004193 - VEX1060 R S | 630 |
5300 |
6375 |
| 11004194 - VEX1065 R S | 650 |
7195 |
7550 |
| 11004195 - VEX1080 R S | 1030 |
8500 |
10300 |
| Références | Tension (V) | Fréquence (Hz) | Intensité nominale (A) | Tension de la centrale (V) | Max. line fuse (A) |
|---|---|---|---|---|---|
| 11004185 - VEX1005 R S | 230 |
50 |
1,52 |
230 |
13 |
| 11004186 - VEX1010 R S | 230 |
50 |
1,52 |
230 |
13 |
| 11004187 - VEX1015 R S | 230 |
50 |
1,52 |
230 |
17,4 |
| 11004188 - VEX1020 R S | 230 |
50 |
1,52 |
230 |
17,4 |
| 11004189 - VEX1030 R S | 230 |
50 |
1,52 |
230 |
22,6 |
| 11004190 - VEX1035 R S | 230 |
50 |
1,52 |
230 |
22,6 |
| 11004191 - VEX1045 R S | 230 |
50 |
1,52 |
230 |
26,4 |
| 11004192 - VEX1050 R S | 230 |
50 |
1,52 |
230 |
26,4 |
| 11004193 - VEX1060 R S | 230 |
50 |
1,52 |
230 |
37,7 |
| 11004194 - VEX1065 R S | 230 |
50 |
1,52 |
230 |
37,7 |
| 11004195 - VEX1080 R S | 230 |
50 |
1,52 |
230 |
37,7 |
| Valeurs de test selon la norme EN 1886 |
|---|
| T2-TB2-L1-D2–F9 |
