Monobloc
Pompe à chaleur air/eau monobloc
Monobloc
Pompe à chaleur air/eau monobloc
La pompe à chaleur monobloc s'installe facilement et permet le refroidissement ainsi que le chauffage avec de superbes performances même à faible température.
Monobloc
Les pompes à chaleurs monoblocs Hi-Therma sont des systèmes où tout est intégré dans le groupe extérieur en un seul module. Les avantages de ce principe sont multiples : aucune tuyauterie frigorifique n'est à raccorder, donc aucune attestation est nécessaire, aucun fluide n’est à l’intérieur de la maison, silencieux : tous les composants sont à l’extérieur, ultra simple à installer : seuls les raccords hydrauliques sont à réaliser. Réservoir d'expansion et la pompe à eau, font partie
de l'ensemble.
de l'ensemble.
Les pompes à chaleur air/eau réversibles Hisense captent l’énergie de l’air extérieur. Cette énergie est transmise à l'intérieur via un circuit d'eau relié à un réseau de chauffage et/ou à un plancher chauffant.
- grâce l'érgonomie de l'écran de contrôle reliée à l'unité extérieure, naviguez facilement entre les différents modes de chauffage et de refroidissement,
- installation et entretien facilité.
- positionnement à l'extérieure
- raccordements hydrauliques et éléctriques,
- écran de contrôle pour choix du mode et de la température souhaitée.
| Références | Charge de fluide (g) | Charge initiale dans l’unité extérieure (g) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Type de fluide | Plage de fonctionnement de température de départ d'eau mode chaud (°C) | Plage de fonctionnement de température de départ d'eau mode froid (°C) | Plage de fonctionnement de température du ballon (°C) | Pressions statiques disponibles en sortie de module à débit nominal (mCe) | Capacité du vase d'expansion intégré (l) | Raccordements chauffage (pouce) | Tonnes équivalent CO2 (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | 1170 |
1170 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
15~60 |
5~22 |
30~55 |
5 |
8 |
G1" male |
0,79 |
| 10901174 - Hi Therma Monobloc 8 kW monophasé | 1210 |
1210 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
15~60 |
5~22 |
30~55 |
4 |
8 |
G1" male |
0,82 |
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 1500 |
1500 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
4 |
8 |
G1" male |
1,01 |
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 1500 |
1500 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
3,5 |
8 |
G1" male |
1,01 |
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 2000 |
2000 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
3 |
8 |
G1" male |
1,35 |
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 2000 |
2000 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
2,5 |
8 |
G1" male |
1,35 |
| Références | H (mm) | L (mm) | P (mm) | Poids à vide (kg) |
|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | 815 |
1270 |
340 |
88 |
| 10901174 - Hi Therma Monobloc 8 kW monophasé | 815 |
1270 |
340 |
88 |
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 840 |
1376 |
390 |
108 |
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 840 |
1376 |
390 |
108 |
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 840 |
1376 |
390 |
123 |
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 840 |
1376 |
390 |
123 |
| Références | Débits d'eau nominaux en mode chaud (m3/h) |
|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | 0,77 |
| 10901174 - Hi Therma Monobloc 8 kW monophasé | 1,29 |
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 1,72 |
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 2,06 |
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 2,40 |
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 2,76 |
| Références | Pressions acoustiques mode normal à 1m (dB(A)) | Pressions acoustiques mode silence à 1m (dB(A)) | Pressions acoustiques mode nuit à 1m (dB(A)) | Puissances acoustiques mode normal (dB(A)) |
|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | ||||
| 10901174 - Hi Therma Monobloc 8 kW monophasé | ||||
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 47 |
43 |
42 |
61 |
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 50 |
46 |
42 |
63 |
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 50 |
46 |
44 |
64 |
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 54 |
48 |
44 |
67 |
| Références | SCOP (Climat Moyen) | Cop à 7/35 °C selon EN 14511 | COP chaud à +7°/+55°C selon EN 14511 | COP chaud à -7°/+35°C selon EN 14511 | COP chaud à -7°/+55°C selon EN 14511 | Rendement saisonnier en chauffage à +35°C (ηs) (%) | SCOP (Climat Moyen) à +55°C | Rendement saisonnier en chauffage à +55°C (ηs) (%) | EER à +35°/+12°C selon EN 14511 | EER à +35°/+23°C selon EN 14511 |
|---|---|---|---|---|---|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | 5,17 |
5,10 |
3,00 |
3,26 |
1,97 |
204 |
3,47 |
136 |
4,00 |
5,60 |
| 10901174 - Hi Therma Monobloc 8 kW monophasé | 5,00 |
4,90 |
2,80 |
3,14 |
1,94 |
197 |
3,50 |
137 |
3,65 |
5,10 |
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 4,8 |
5,1 |
3,1 |
3,10 |
2,15 |
188 |
3,4 |
133 |
3,00 |
4,5 |
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 4,7 |
4,95 |
3,05 |
3,00 |
2,1 |
185 |
3,35 |
130 |
2,85 |
4,1 |
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 4,6 |
4,8 |
3,05 |
2,85 |
2,05 |
180 |
3,3 |
128 |
2,85 |
4,2 |
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 4,5 |
4,6 |
2,95 |
2,80 |
2,00 |
177 |
3,3 |
127 |
2,70 |
3,9 |
| Références | Puissance calorifique mini à +7°/+35°C (kW) | Puissance calorifique nominale à +7°/+35°C (kW) | Puissance calorifique nominale à +7°/+55°C selon EN 14511 (kW) | Puissance calorifique nominale à -7°/+35°C selon EN 14511 (kW) | Puissance calorifique nominale à -7°/+55°C selon EN 14511 (kW) | Puissance frigorifique nominale à +35°/+12°C selon EN14511 (kW) | Puissance frigorifique nominale à +35°/+23°C selon EN14511 (kW) |
|---|---|---|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | 1,85 |
4,40 |
4,40 |
5,00 |
4,20 |
4,40 |
5,60 |
| 10901174 - Hi Therma Monobloc 8 kW monophasé | 2,10 |
8,00 |
8,00 |
7,30 |
6,40 |
6,00 |
7,00 |
| 10901175 - Hi Therma Monobloc 10 kW monophasé | 10 |
10 |
9,5 |
8 |
8,5 |
9 |
|
| 10901176 - Hi Therma Monobloc 12 kW monophasé | 12 |
12 |
10,80 |
8,5 |
10 |
11 |
|
| 10901177 - Hi Therma Monobloc 14 kW monophasé | 14 |
14 |
13,50 |
10 |
11 |
14 |
|
| 10901178 - Hi Therma Monobloc 16 kW monophasé | 16 |
16 |
14,00 |
11 |
13 |
15,5 |
- Classe énergétique ErP - Eau chaude sanitaire : A+
| Références | Classe énergétique ErP (ECS) | Classe énergétique ErP - Chauffage | Classe énergétique ErP - Chauffage à +55°C | Classe énergétique ERP chauffage à +35°C |
|---|---|---|---|---|
| 10901173 - Hi Therma Monobloc 4,4 kW monophasé | A+ |
A+++ |
A++ |
|
| 10901174 - Hi Therma Monobloc 8 kW monophasé | A+ |
A+++ |
A++ |
|
| 10901175 - Hi Therma Monobloc 10 kW monophasé | A+ |
A+++ |
A++ |
|
| 10901176 - Hi Therma Monobloc 12 kW monophasé | A+ |
A+++ |
A++ |
|
| 10901177 - Hi Therma Monobloc 14 kW monophasé | A+ |
A+++ |
A++ |
|
| 10901178 - Hi Therma Monobloc 16 kW monophasé | A+ |
A+++ |
A++ |
A+++ |
Références produits et accessoires
Documents
Showing 1 - y of
document
-
Notice installation résistance monobloc HisenseNotices5 Mo
-
Notice installation Monobloc Hi Therma Hisense 4kW - 8kWNotices20 Mo
-
Notice installation Monobloc Hi Therma Hisense 10kW - 16kWNotices39 Mo
-
Hisense Hi-Therma - Textes de prescriptionTextes de Prescription181 Ko
-
Hi Therma Monobloc 1P 4kW Fiche ERPConformités44 Ko
-
Hi Therma Monobloc 1P 8kW Fiche ERPConformités45 Ko
-
Hi Therma Monobloc 1P 10kW Fiche ERPConformités45 Ko
-
Hi Therma Monobloc 1P 12kW Fiche ERPConformités44 Ko
-
Hi Therma Monobloc 1P 14kW Fiche ERPConformités45 Ko
-
Hi Therma Monobloc 1P 16kW Fiche ERPConformités45 Ko
-
Hi Therma Monobloc 3P 10kW Fiche ERPConformités44 Ko
-
Hi Therma Monobloc 3P 12kW Fiche ERPConformités44 Ko
-
Hi Therma Monobloc 3P 14kW Fiche ERPConformités44 Ko
-
Hi Therma Monobloc 3P 16kW Fiche ERPConformités44 Ko
-
PAC air air air eau Hisense Guide pratiqueDocumentations Technique & Commerciale21 Mo
Plus
Installation simplifiée
Les systèmes monoblocs tout-en-un permettent de faciliter l'installation, car aucune manipulation de fluide frigorigène n'est nécessaire à l'installation et la mise en service. Seules quelques précautions sont à prendre en compte : une bonne isolation des tuyauteries en passage extérieures, pour éviter une prise en glace, mais surtout pour garantir les performances de la machine

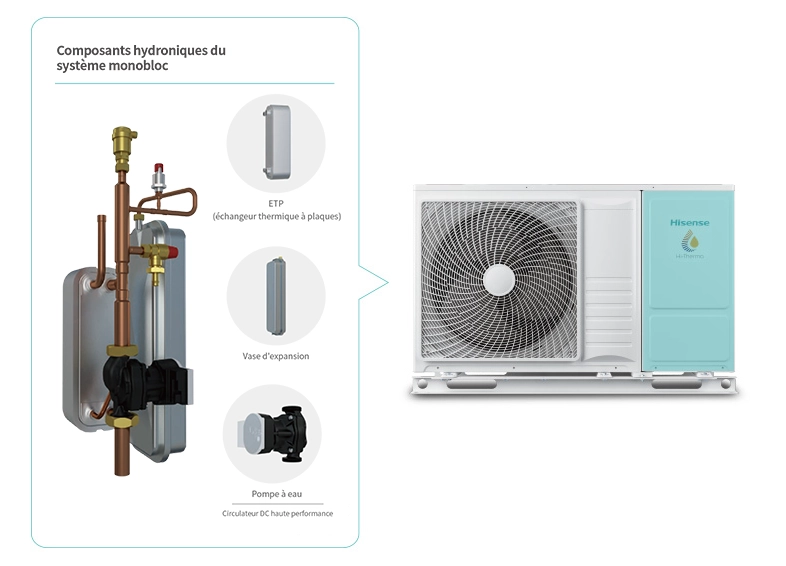

La pompe à chaleur air / eau HI Therma monobloc se compose d’une seule unité extérieure qui intègre un échangeur thermique à plaques, un vase d’expansion isolée et un circulateur DC haute performance. Simple d’installation, elle permet le refroidissement ainsi que le chauffage de l’habitat avec de belles performances même par faible température. Compacte et silencieuse, elle offrira un confort au quotidien tout au long de la journée. Enfin, elle possède un contrôleur tactile de couleur pour une navigation intuitive.
