Hi Therma Split
Chauffe-eau thermodynamique sur air extrait
Les + produits
- produit garantie 5 ans (pièces et compresseur),
- red dot design award,
- installation et maintenance facile,
- jusqu'à 7 pièces controllées indépendamment.
- 2 cycles de température séparées,
- fonctionne jusqu'à une température extérieure de -25°C,
- maintient la température (60°C) jusqu'à -5°C.
Les pompes à chaleur air/eau réversibles Hisense captent l’énergie de l’air extérieur. Cette énergie est transmise à l'intérieur via un circuit d'eau relié à un réseau de chauffage et/ou à un plancher chauffant.
- grâce à l'ergonomie de l'écran de contrôle de l'unité intérieure, naviguez facilement entre les différents modes de chauffage et de refroidissement,
- installation et entretien facilité.
- positionnement au mur de l'unité intérieure,
- raccordements frigorifiques, hydrauliques et électriques,
- écran de contrôle pour choix du mode et de la température souhaitée.
| Références | Charge de fluide (g) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Type de fluide | Plage de fonctionnement de température de départ d'eau mode chaud (°C) | Plage de fonctionnement de température de départ d'eau mode froid (°C) | Plage de fonctionnement de température du ballon (°C) | Pressions statiques disponibles en sortie de module à débit nominal (mCe) | Capacité du vase d'expansion intégré (l) | Raccordements chauffage (pouce) | Tonnes équivalent CO2 (t) | Plage de fonctionnement de température de départ d'eau mode ecs | Surface minimum obligatoire du local où est installée l'UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 1800 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
4 |
8 |
G1" male |
1,22 |
-25~43 |
Pas de restriction, charge <1,84kg |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 1800 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
3,5 |
8 |
G1" male |
1,22 |
-25~43 |
Pas de restriction, charge <1,84kg |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 2700 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
3 |
8 |
G1" male |
1,82 |
-25~43 |
9,9 |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 2700 |
-25℃/35℃ |
+5°C/+46°C |
R32 |
20~60 |
5~22 |
30~60 |
2,5 |
8 |
G1" male |
1,82 |
-25~43 |
9,9 |
| Références | H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids à vide (kg) |
|---|---|---|---|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 890 |
520 |
320 |
3/8 - 5/8 |
47 |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 890 |
520 |
320 |
3/8 - 5/8 |
47 |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 890 |
520 |
320 |
3/8 - 5/8 |
49 |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 890 |
520 |
320 |
3/8 - 5/8 |
49 |
| Références | Débits d'eau nominaux en mode chaud (m3/h) |
|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 1,72 |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 2,06 |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 2,40 |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 2,76 |
| Références | Pressions acoustiques mode normal à 1m (dB(A)) | Puissances acoustiques mode normal (dB(A)) | Pression acoustique UE mode chaud à 1m | Pression acoustique UE mode froid à 1m | Puissance acoustique UE mode chaud à 1m | Puissance acoustique UE mode froid à 1m |
|---|---|---|---|---|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 29 |
44 |
47 |
47 |
61 |
61 |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 29 |
44 |
50 |
50 |
64 |
64 |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 29 |
44 |
50 |
50 |
64 |
64 |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 29 |
44 |
54 |
54 |
67 |
67 |
| Références | SCOP (Climat Moyen) | Cop à 7/35 °C selon EN 14511 | COP chaud à +7°/+55°C selon EN 14511 | COP chaud à -7°/+35°C selon EN 14511 | COP chaud à -7°/+55°C selon EN 14511 | Rendement saisonnier en chauffage à +35°C (ηs) (%) | SCOP (Climat Moyen) à +55°C | Rendement saisonnier en chauffage à +55°C (ηs) (%) | EER à +35°/+12°C selon EN 14511 | EER à +35°/+23°C selon EN 14511 |
|---|---|---|---|---|---|---|---|---|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 4,8 |
5,1 |
3,1 |
3,10 |
2,15 |
188 |
3,4 |
133 |
3,00 |
4,5 |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 4,7 |
4,95 |
3,05 |
3,00 |
2,1 |
185 |
3,35 |
130 |
2,85 |
4,1 |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 4,6 |
4,8 |
3,05 |
2,85 |
2,05 |
180 |
3,3 |
128 |
2,85 |
4,2 |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 4,5 |
4,6 |
2,95 |
2,80 |
2,00 |
177 |
3,3 |
127 |
2,70 |
3,9 |
| Références | Puissance calorifique nominale à +7°/+35°C (kW) | Puissance calorifique nominale à +7°/+55°C selon EN 14511 (kW) | Puissance calorifique nominale à -7°/+35°C selon EN 14511 (kW) | Puissance calorifique nominale à -7°/+55°C selon EN 14511 (kW) | Puissance frigorifique nominale à +35°/+12°C selon EN14511 (kW) | Puissance frigorifique nominale à +35°/+23°C selon EN14511 (kW) | Resistance d'appoint chauffage et de secours à deux étages cumulables | Protections et câbles des UE | Câbles de transmission entre UE et UI | Protections et câbles des UI sans appoint | Protections et câbles des UI avec appoint ecs 3kW mono | Protections et câbles des UI avec alimentation séparée de l'appoint chauffage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10901155 - Hi Therma Split 10 kW Unité intérieure triphasé | 10 |
10 |
9,5 |
8 |
8,5 |
9 |
Tri 2 + 2 + 2 KW |
16A - 5G2,5mm² |
Type Bus blindé 2 x 0,75mm² |
16A - 3G2,5mm² |
20A - 3G2,5mm² |
Tri 16A - 4G2,5mm² |
| 10901157 - Hi Therma Split 12 kW Unité intérieure triphasé | 12 |
12 |
10,80 |
8,5 |
10 |
11 |
Tri 2 + 2 + 2 KW |
16A - 5G2,5mm² |
Type Bus blindé 2 x 0,75mm² |
16A - 3G2,5mm² |
20A - 3G2,5mm² |
Tri 16A - 4G2,5mm² |
| 10901159 - Hi Therma Split 14 kW Unité intérieure triphasé | 14 |
14 |
13,50 |
10 |
11 |
14 |
Tri 2 + 2 + 2 KW |
20A - 5G4mm² |
Type Bus blindé 2 x 0,75mm² |
16A - 3G2,5mm² |
20A - 3G2,5mm² |
Tri 16A - 4G2,5mm² |
| 10901161 - Hi Therma Split 16 kW Unité intérieure triphasé | 16 |
16 |
14,00 |
11 |
13 |
15,5 |
Tri 2 + 2 + 2 KW |
20A - 5G4mm² |
Type Bus blindé 2 x 0,75mm² |
16A - 3G2,5mm² |
20A - 3G2,5mm² |
Tri 16A - 4G2,5mm² |
- Classe énergétique ErP - Eau chaude sanitaire : A+
- Eligibilité au CEE : Oui
| Classe énergétique ErP (ECS) | Classe énergétique ErP - Chauffage | Classe énergétique ErP - Chauffage à +55°C | Classe énergétique ERP chauffage à +35°C |
|---|---|---|---|
| A+ |
A+++ |
A++ |
A+++ |
Références produits et accessoires
Documents
-
Manuel d'utilisation de la télécommande câbléeNotices194 Mo
-
Hisense Hi-Therma - Textes de prescriptionTextes de Prescription181 Ko
-
Documentation Technique Hi-ThermaDocumentations Technique & Commerciale10 Mo
-
Hi Therma Split 10 à 16 kW UI Notice d'installationNotices27 Mo
-
Ecran de Controle Notice d'utilisation SplitNotices34 Mo
-
Hi Therma Split 3P 10kW Fiche ERPConformités45 Ko
-
Hi Therma Split 3P 12kW Fiche ERPConformités45 Ko
-
Hi Therma Split 3P 14kW Fiche ERPConformités45 Ko
-
Hi Therma Split 3P 16kW Fiche ERPConformités45 Ko
-
PAC air air air eau Hisense Guide pratiqueDocumentations Technique & Commerciale21 Mo
Plus

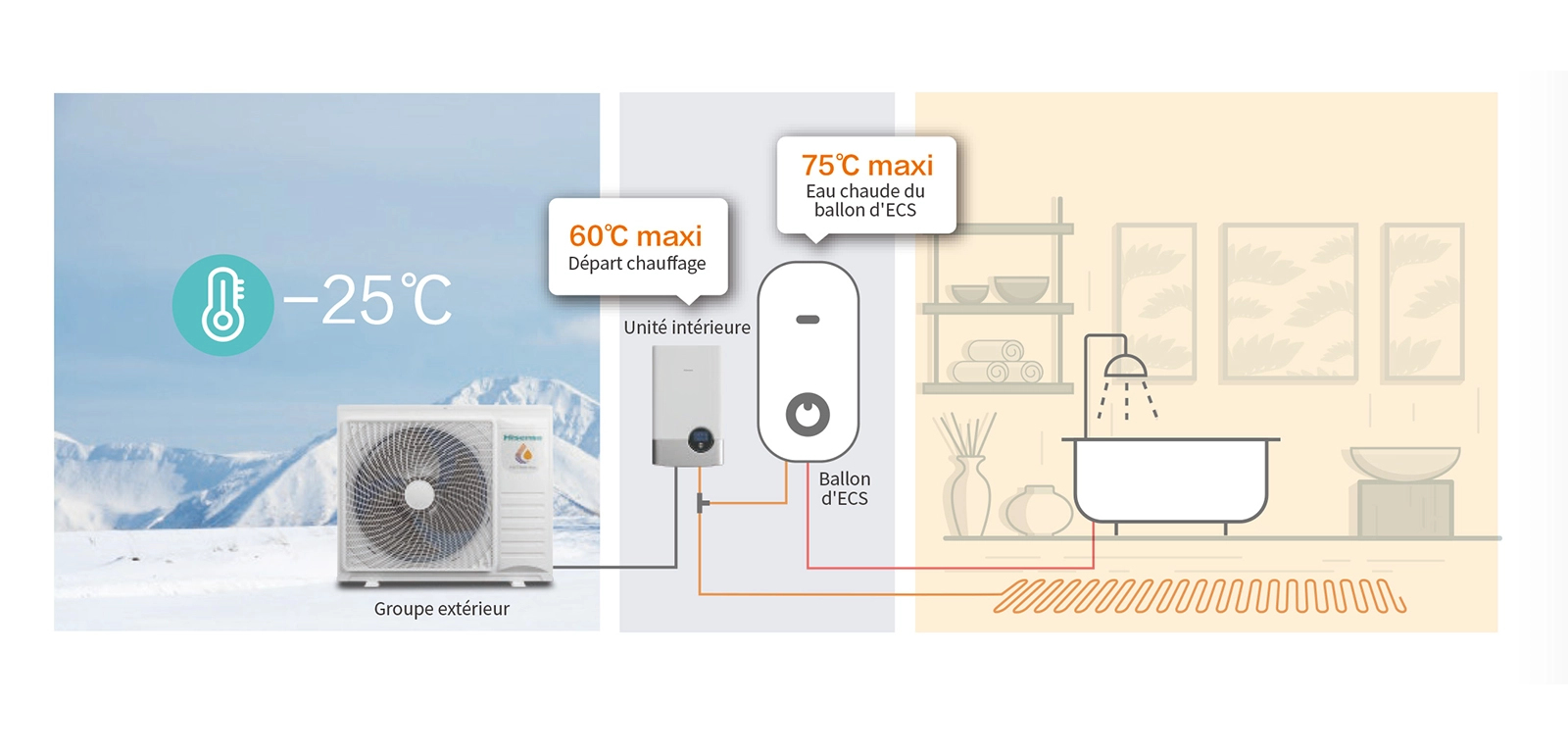

Plage de fonctionnement étendue
Le fonctionnement est garantie jusqu'à une température extérieure de -25 °C, ce qui permet de satisfaire à tous les besoins en chauffage même dans les régions extrêmement froides. La température de départ chauffage peut être maintenue à 60 degrés à -5°C sans résistance électrique d'appoint. Par ailleurs, la production d'ECS jusqu'à 55°C peut, elle aussi, s'effectuer toute l'année (jusqu'à 40°C extérieur en été), sans utiliser la résistance d'appoint du ballon, qui devient nécessaire pour atteindre 75 °C, et réaliser des chocs anti-légionnel

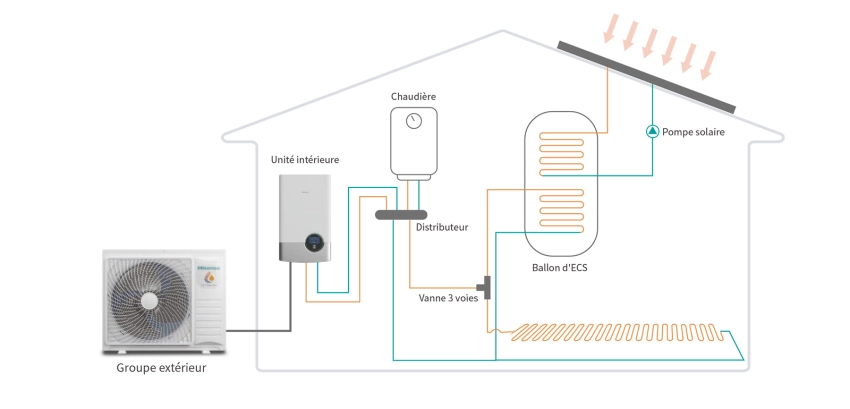

Relève avec d'autres sources de chaleur
Le système Hi-Therma peut fonctionner avec d'autres sources de chaleur, comme un système thermique solaire ou une chaudière, qui peuvent être utilisées comme des sources de chaleur auxiliaires. Ceci permet d'avoir un système hybride qui saura s'adapter au mieux pour toujours garantir chauffage et/ou ECS.

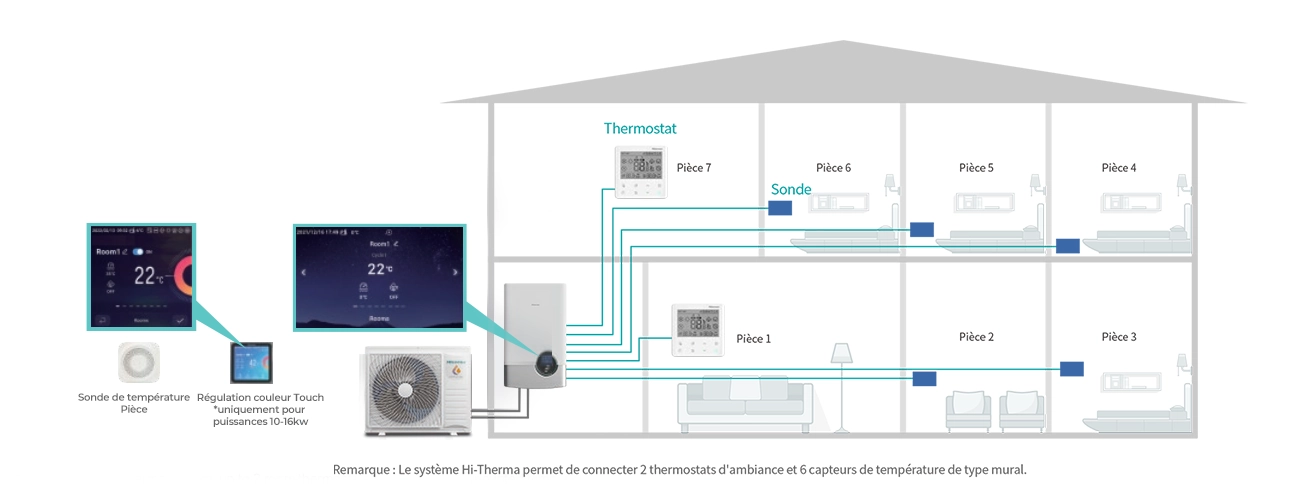

Contrôle indépendant de la température de 7 pièces
Le système Hi-Therma est capable contrôler de manière indépendante la température ambiante de 7 pièces au moyen de sondes de température murales optionnelles ou de thermostats d'ambiance, et en agissant sur des vannes deux voies ou des têtes de collecteurs motorisées

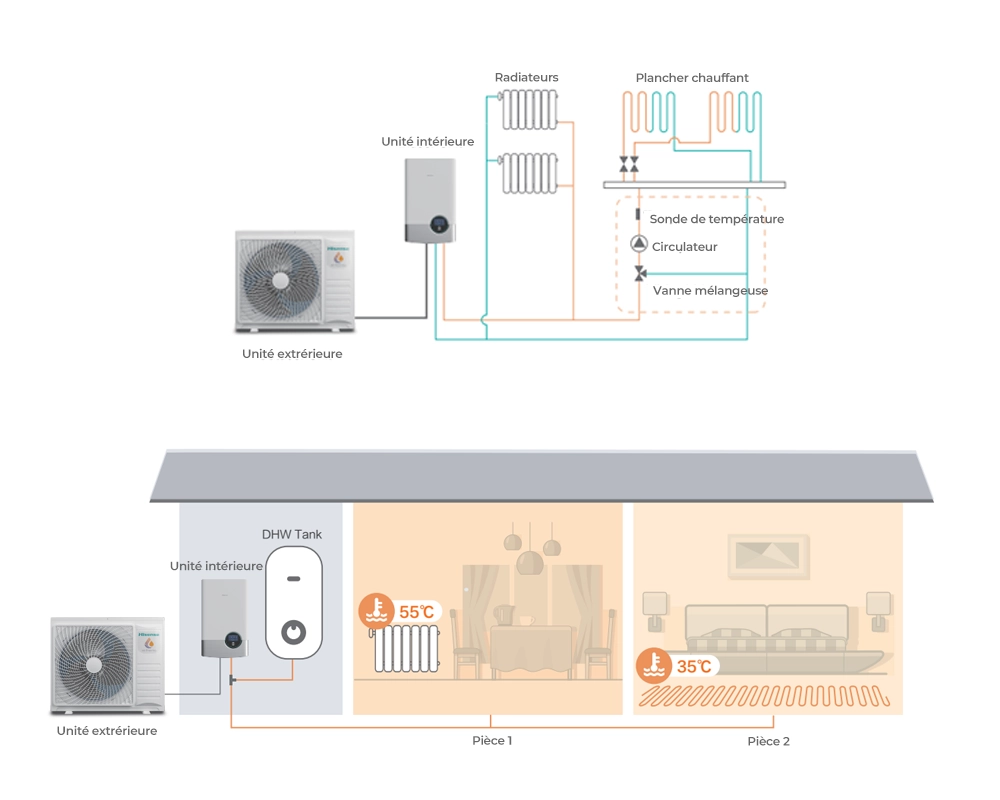

Deux circuits chauffage séparés
Pour répondre aux besoins des installations mixtes, comprenant des planchers chauffants et des radiateurs ou ventilo-convecteurs, les pompes à chaleur Hi-Therma sont capables de réguler deux circuits de chauffage distincts, l'un en direct et l'autre en agissant sur une vanne mélangeuse.
Ces deux circuits indépendants verront leurs températures d'eau de départ chauffage varier en fonction de la température extérieure grâce à deux lois d'eau paramétrables. Ces deux circuits d'eau pourront également fonctionner en mode froid avec des consignes de température d'eau fixes.
