Collecteur Raccord d’Etage : CRE multi-logement Raccord

Collecteur Raccord d’Etage : CRE multi-logement

Raccord

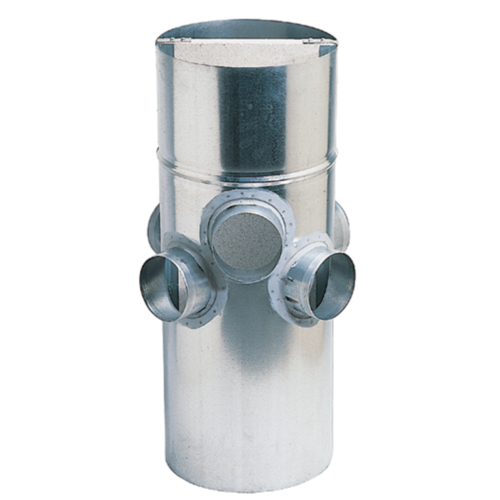

Le CRE multi-logement permet de raccorder deux logements d'un même niveau sur une même colonne verticale.
Collecteur Raccord d’Etage : CRE multi-logement
Collecteur Raccord d’Etage : CRE multi-logement
Le CRE multi-logement permet de raccorder deux logements différents d'un même niveau sur une même colonne verticale tout en respectant les exigences de la règlementation acoustique. Le dimensionnement de l'installation VMC se fait conformément au DTU 68.1. Les pertes de charge du CRE multi-logement peuvent être considérées comme identiques à celles d'un CRE standard (la perte de charge rectiligne supplémentaire due à la plaque séparative est considérée comme négligeable). L'étanchéité de la séparation due à la cloison acoustique est assurée grâce à du mastic silicone. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur les piquages.
Collecteur Raccord d’Etage : CRE multi-logement

Les + produits

  • 2 logements raccordables sur le même CRE,
  • réduction du nombre de gaines et donc gain de surface utile,
  • produit breveté.

Le CRE multi-logement permet de raccorder deux logements différents d'un même niveau sur une même colonne verticale grâce à une cloison séparative acoustique.

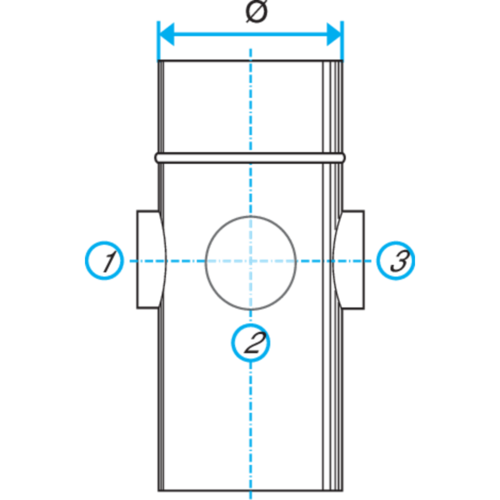

  • gamme disponible du diamètre 200 au diamètre 450,
  • hauteur h = 730 mm,

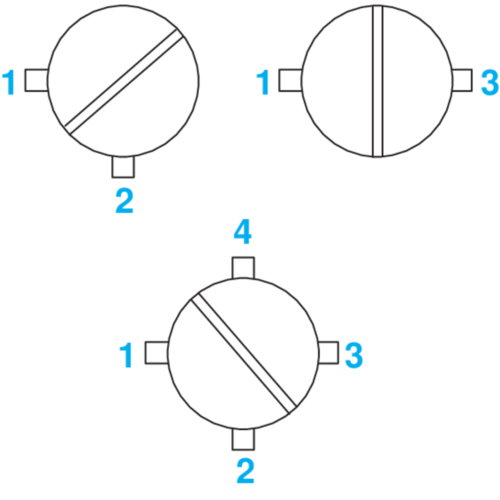

  • de 1 à 6 piquage(s) en Ø125,
  • cloison acoustique :
    • épaisseur : 25 mm,
    • hauteur : 800 mm,
    • classement au feu M0.
  • le niveau d'isolement acoustique est caractérisé par le CSTB,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0,
  • attention : ne peut pas être utilisé en VMC gaz.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matériau principal Matière de l'isolant

Acier galvanisé

Collecteur Raccord d’Etage : CRE multi-logement Collecteur Raccord d’Etage : CRE multi-logement
Références H (mm) Ø (mm) Ø A (mm) Ø B (mm) Ø CRE (mm)
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

730

315

315

125

125

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

730

315

315

125

125

11093900 - CRE MULTI D200 1-2 PIQ.D125

730

200

200

125

125

11093901 - CRE MULTI D200 1-3 PIQ.D125

730

200

200

125

125

11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

730

200

200

125

125

11093903 - CRE MULTI D250 1-2 PIQ.D125

730

250

250

125

125

11093904 - CRE MULTI D250 1-3 PIQ.D125

730

250

250

125

125

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

730

250

250

125

125

11093906 - CRE MULTI D315 1-2 PIQ.D125

730

315

315

125

125

11093907 - CRE MULTI D315 1-3 PIQ.D125

730

315

315

125

125

11093908 - CRE MULTI D355 1-2 PIQ.D125

730

355

355

125

125

11093909 - CRE MULTI D355 1-3 PIQ.D125

730

355

355

125

125

11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125

730

355

355

125

125

11093912 - CRE MULTI D400 1-2 PIQ.D125

730

400

400

125

125

11093913 - CRE MULTI D400 1-3 PIQ.D125

730

400

400

125

125

11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125

730

400

400

125

125

11093916 - CRE MULTI D450 1-2 PIQ.D125

730

450

450

125

125

11093917 - CRE MULTI D450 1-3 PIQ.D125

730

450

450

125

125

11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125

730

450

450

125

125

11093921 - CRE MULTI D160 1-3 PIQ.D100

160

100


Références Niveau d’isolement acoustique : Dnew (C) pour Bouche auto cuisine (dB) Niveau d’isolement acoustique : Dnew (C) pour Bouche hygro cuisine (dB) Niveau d’isolement acoustique : Dnew (C) pour Bouche hygro sanitaire (dB)
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

58

58

63

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

58

58

63

11093900 - CRE MULTI D200 1-2 PIQ.D125

54

58


11093901 - CRE MULTI D200 1-3 PIQ.D125

54

58


11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

54

58


11093903 - CRE MULTI D250 1-2 PIQ.D125

56

57

63

11093904 - CRE MULTI D250 1-3 PIQ.D125

56

57

63

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

56

57

63

11093906 - CRE MULTI D315 1-2 PIQ.D125

58

58

63

11093907 - CRE MULTI D315 1-3 PIQ.D125

58

58

63

11093908 - CRE MULTI D355 1-2 PIQ.D125
11093909 - CRE MULTI D355 1-3 PIQ.D125
11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125
11093912 - CRE MULTI D400 1-2 PIQ.D125
11093913 - CRE MULTI D400 1-3 PIQ.D125
11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125
11093916 - CRE MULTI D450 1-2 PIQ.D125
11093917 - CRE MULTI D450 1-3 PIQ.D125
11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125
11093921 - CRE MULTI D160 1-3 PIQ.D100
  • N° d’avis technique  :  14.5/11-1698_V2
Références Classement au feu
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

M0

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

M0

11093900 - CRE MULTI D200 1-2 PIQ.D125

M0

11093901 - CRE MULTI D200 1-3 PIQ.D125

M0

11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

M0

11093903 - CRE MULTI D250 1-2 PIQ.D125

M0

11093904 - CRE MULTI D250 1-3 PIQ.D125

M0

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

M0

11093906 - CRE MULTI D315 1-2 PIQ.D125

M0

11093907 - CRE MULTI D315 1-3 PIQ.D125

M0

11093908 - CRE MULTI D355 1-2 PIQ.D125

M0

11093909 - CRE MULTI D355 1-3 PIQ.D125

M0

11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125

M0

11093912 - CRE MULTI D400 1-2 PIQ.D125

M0

11093913 - CRE MULTI D400 1-3 PIQ.D125

M0

11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125

M0

11093916 - CRE MULTI D450 1-2 PIQ.D125

M0

11093917 - CRE MULTI D450 1-3 PIQ.D125

M0

11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125

M0

11093921 - CRE MULTI D160 1-3 PIQ.D100

Références produits et accessoires

  • CRE MULTI D315 1-2-3-4 PIQ.D125
    CRE MULTI D315 1-2-3-4 PIQ.D125
    11093035
    291,72 (H.T.)
  • CRE MULTI D315 1-2345-6 PIQ.D125
    CRE MULTI D315 1-2345-6 PIQ.D125
    11093036
    293,76 (H.T.)
  • CRE MULTI D200 1-2 PIQ.D125
    CRE MULTI D200 1-2 PIQ.D125
    11093900
    197,88 (H.T.)
  • CRE MULTI D200 1-3 PIQ.D125
    CRE MULTI D200 1-3 PIQ.D125
    11093901
    197,88 (H.T.)
  • CRE MULTI D200 1-2-3-4 PIQ.D125
    CRE MULTI D200 1-2-3-4 PIQ.D125
    11093902
    219,30 (H.T.)
  • CRE MULTI D250 1-2 PIQ.D125
    CRE MULTI D250 1-2 PIQ.D125
    11093903
    226,44 (H.T.)
  • CRE MULTI D250 1-3 PIQ.D125
    CRE MULTI D250 1-3 PIQ.D125
    11093904
    226,44 (H.T.)
  • CRE MULTI D250 1-2-3-4 PIQ.D125
    CRE MULTI D250 1-2-3-4 PIQ.D125
    11093905
    241,74 (H.T.)
  • CRE MULTI D315 1-2 PIQ.D125
    CRE MULTI D315 1-2 PIQ.D125
    11093906
    260,10 (H.T.)
  • CRE MULTI D315 1-3 PIQ.D125
    CRE MULTI D315 1-3 PIQ.D125
    11093907
    260,10 (H.T.)
  • CRE MULTI D355 1-2 PIQ.D125
    CRE MULTI D355 1-2 PIQ.D125
    11093908
    289,68 (H.T.)
  • CRE MULTI D355 1-3 PIQ.D125
    CRE MULTI D355 1-3 PIQ.D125
    11093909
    289,68 (H.T.)
  • CRE MULTI D355 1-2-3-4 PIQ.D125
    CRE MULTI D355 1-2-3-4 PIQ.D125
    11093910
    300,90 (H.T.)
  • CRE MULTI D400 1-2 PIQ.D125
    CRE MULTI D400 1-2 PIQ.D125
    11093912
    297,84 (H.T.)
  • CRE MULTI D400 1-3 PIQ.D125
    CRE MULTI D400 1-3 PIQ.D125
    11093913
    318,24 (H.T.)
  • CRE MULTI D400 1-2-3-4 PIQ.D125
    CRE MULTI D400 1-2-3-4 PIQ.D125
    11093914
    325,38 (H.T.)
  • CRE MULTI D450 1-2 PIQ.D125
    CRE MULTI D450 1-2 PIQ.D125
    11093916
    319,26 (H.T.)
  • CRE MULTI D450 1-3 PIQ.D125
    CRE MULTI D450 1-3 PIQ.D125
    11093917
    357,00 (H.T.)
  • CRE MULTI D450 1-2-3-4 PIQ.D125
    CRE MULTI D450 1-2-3-4 PIQ.D125
    11093918
    351,90 (H.T.)
  • Aldes
    CRE MULTI D160 1-3 PIQ.D100
    11093921
    210,12 (H.T.)
