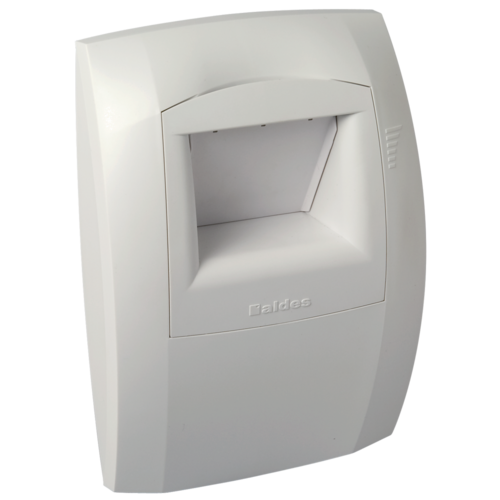

BAHIA CURVE L Cuisine Bouche d'extraction simple flux hygroréglable

BAHIA CURVE L Cuisine

Bouche d'extraction simple flux hygroréglable

La bouche BAHIA CURVE L est une bouche hygroréglable à destination de la cuisine permettant de garantir l'extraction suffisante et permanente des pollutions intérieures en fonction du taux d'humidité dans la pièce.
BAHIA CURVE L Cuisine BAHIA CURVE L Cuisine
Télécharger le fichier CAD Library
BAHIA CURVE L Cuisine
BAHIA CURVE L est la bouche hygroréglable déstinée pour la cuisine des maisons individuelles et les logements collectifs neufs et en rénovation. C'est la bouche hygroréglable grand modèle > 50m3/h.
BAHIA CURVE L Cuisine

Les + produits

  • entretien simplifié grâce à sa face amovible
  • design unique sans grille
  • joint Roll-in pour une meilleure étanchéité
  • une seule référence pour alimentation pile ou 230 V

Dans un système de VMC hygroréglable, le débit d'air est régulé automatiquement selon le taux d'humidité des pièces et donc en fonction des besoins réels de ventilation du bâtiment. La bouche BAHIA CURVE L est installée dans la Cuisine.

  • bouche hygroréglable grand modèle (débits > 50m3/h),
  • versions et accessoires qui permettent de répondre à l'ensemble des besoins de mise en œuvre,
  • entretien facilité : sous-ensemble de régulation clipsable et déclipsable facilement, grâce à sa case amovible Bahia Curve peut être facilement nettoyée sans être ôtée du mur.
  • plage de pression hors débit de pointe : 80 - 160 Pa.
  • plage de pression en débit de pointe : 70 - 160 Pa.
  • BAHIA CURVE L doit être installée dans la cuisine,
  • la bouche doit être positionnée en partie haute d'une paroi verticale ou au plafond à une hauteur d'au moins 1,80 mètre au dessus du sol,
  • la bouche doit être accessible et démontable avec une distance d’au moins 20 cm entre le centre de la bouche et les parois adjacentes et non collées au conduit,
  • l'étanchéité du raccordement bouche - conduit de liaison doit être optimale. Cette condition est améliorée par l'utilisation d'une manchette. Une manchette tôle sera utilisée dans le cas des logements collectifs (manchette inox obligatoire en VMC Gaz). Tandis qu'une manchette plastique pourra être utilisée pour la maison individuelle.
  • la bouche se fixe directement (par emboîtement avec joint torique) dans : manchette, RT Flex, conduit rigide ou semi rigide.
  • versions sans fût : fixée par clip sur fût D 125 mm (joint Roll - In), D 116 mm (joint Roll - In) ou D 100 mm (joint mousse),
  • Afin que les bouches hygroréglables cuisine ne tournent pas lors de l’utilisation du débit de pointe, il est conseillé de les fixer par deux vis Ø 3.5 x 35 mm avec deux chevilles Ø 6 x 35 mm .
  • En cas de mise en œuvre de bouches cordelette au plafond ou au-dessus d’un meuble, utiliser un renvoi de cordelette (code 11015001),
  • NOTA : Pour les bouches hygroréglables à commande électrique, prévoir une pile de 9V alkalin, type 6LR61, ainsi qu’un bouton poussoir classique (code 11026011),
  • Les bouches hygroréglables fonctionnent sur la plage de pression 80-160 Pa,
  • Les bouches d’extraction doivent être entretenues et vérifiées au moins une fois par an.Il est interdit de raccorder une hotte mécanique sur le réseau de VMC (Art. 14 - arrêté du 24 mars 1982),
  • Avant le remplacement d’une ancienne bouche par une nouvelle, effectuer un relevé de pression et relever le type de logement concerné,
Références Type de logement en Hygro B Matériau principal Matière de l'isolant Type de commande Type de logement Couleur

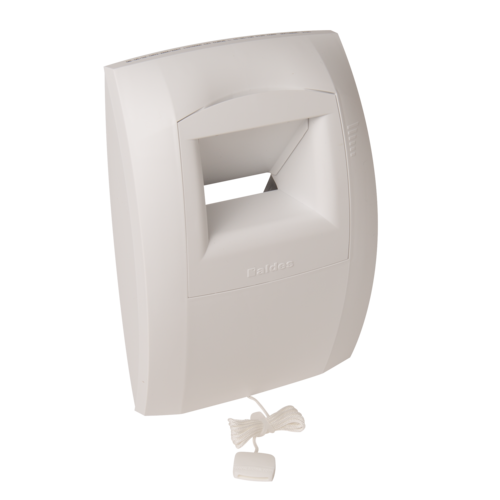

11015066 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F2

Blanc

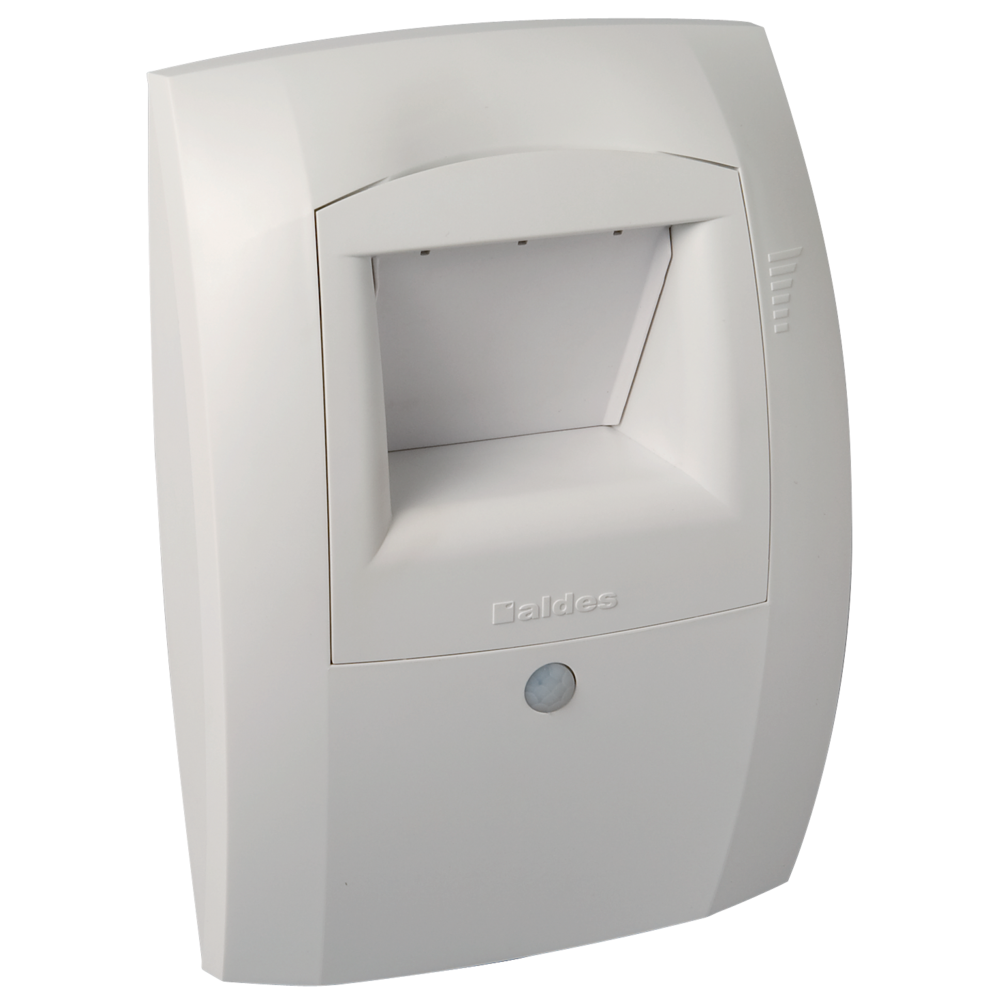

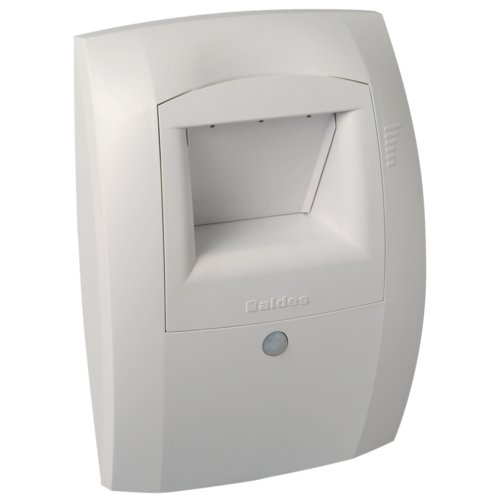

11015068 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

Hygro B;Hygro A

Plastique

Bouton poussoir

F2

Blanc

11015188 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût push 9V - Blanc

Hygro B;Hygro A

Plastique



Bouton poussoir

F1

Blanc

11015069 - C21 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F2

Blanc

11015070 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F1

Blanc

11015072 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm push 9V - Blanc

Hygro B;Hygro A

Plastique

Bouton poussoir

F1

Blanc

11015073 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F1

Blanc

11015490 - C13 BAHIA® CURVE L 20-60/135 m³/h - Ø 125 mm push 9 V - Blanc

Hygro B;Hygro A

Plastique

Bouton poussoir

F2

Blanc

11015189 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût push 9V - Blanc

Hygro B;Hygro A

Plastique



Bouton poussoir

F1

Blanc

11015074 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F1

Blanc

11015190 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût push 9V - Blanc

HygroB

Plastique



Bouton poussoir

F3

Blanc

11015076 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

Hygro B;Hygro A

Plastique

Bouton poussoir

F1

Blanc

11015191 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût push 9V - Blanc

HygroB

Plastique



Bouton poussoir

F4

Blanc

11015192 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût push 9V - Blanc

HygroB

Plastique



Bouton poussoir

F5

Blanc

11015077 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F1

Blanc

11015078 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm cordelette - Blanc

HygroB

Plastique

Cordelette

F3

Blanc

11015080 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm push 9V - Blanc

HygroB

Plastique

Bouton poussoir

F3

Blanc

11015081 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût cordelette - Blanc

HygroB

Plastique

Cordelette

F3

Blanc

11015082 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm cordelette - Blanc

HygroB

Plastique

Cordelette

F4

Blanc

11015084 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm push 9V- Blanc

HygroB

Plastique

Bouton poussoir

F4

Blanc

11015085 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût cordelette - Blanc

HygroB

Plastique

Cordelette

F4

Blanc

11015086 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

HygroB

Plastique

Cordelette

F5

Blanc

11015088 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

HygroB

Plastique

Bouton poussoir

F5

Blanc

11015089 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

HygroB

Plastique

Cordelette

F5

Blanc

11015090 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F2

Blanc

11015092 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

Hygro B;Hygro A

Plastique

Bouton poussoir

F2

Blanc

11015093 - C36 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

Hygro B;Hygro A

Plastique

Cordelette

F2

Blanc

BAHIA CURVE L Cuisine

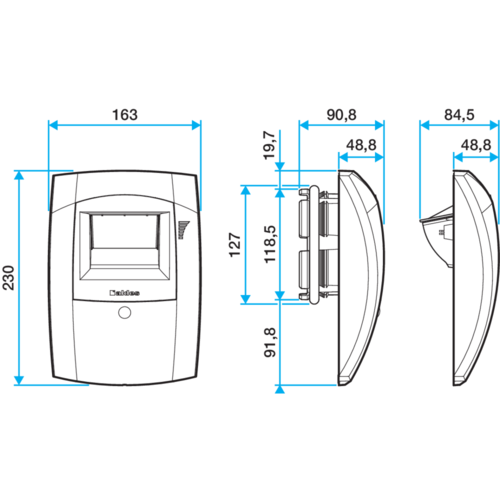

Références H (mm) L (mm) Ø raccordement (mm)
11015066 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015068 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

125

11015188 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût push 9V - Blanc

230

48,8

Sans fût

11015069 - C21 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

11015070 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

Sans fût

11015072 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

Sans fût

11015073 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût cordelette - Blanc

230

48,8

Sans fût

11015490 - C13 BAHIA® CURVE L 20-60/135 m³/h - Ø 125 mm push 9 V - Blanc

230

48,8

125

11015189 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût push 9V - Blanc

230

48,8

Sans fût

11015074 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015190 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût push 9V - Blanc

230

48,8

Sans fût

11015076 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

125

11015191 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût push 9V - Blanc

230

48,8

Sans fût

11015192 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût push 9V - Blanc

230

48,8

Sans fût

11015077 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

11015078 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015080 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

125

11015081 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

11015082 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015084 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm push 9V- Blanc

230

48,8

125

11015085 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

11015086 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015088 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

125

11015089 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

11015090 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

230

48,8

125

11015092 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

230

48,8

125

11015093 - C36 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

230

48,8

Sans fût

Références Débit base (m³/h) Débit de pointe (m³/h) Humidité relative (%) Plage de pression (Pa)
11015066 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

15-55

135

23/63

80-160

11015068 - C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

15-55

135

23/63

80-160

11015188 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût push 9V - Blanc

10-50

75

50/90

80-160

11015069 - C21 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

15-55

135

23/63

80-160

11015070 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm cordelette - Blanc

10-50

75

50/90

80-160

11015072 - C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm push 9V - Blanc

10-50

75

50/90

80-160

11015073 - C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût cordelette - Blanc

10-50

75

50/90

80-160

11015490 - C13 BAHIA® CURVE L 20-60/135 m³/h - Ø 125 mm push 9 V - Blanc

20-60

135

35/75

80-160

11015189 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût push 9V - Blanc

10-50

90

50/90

80-160

11015074 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

10-50

90

50/90

80-160

11015190 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût push 9V - Blanc

10-50

105

42/82

80-160

11015076 - C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

10-50

90

50/90

80-160

11015191 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût push 9V - Blanc

10-50

120

41/81

80-160

11015192 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût push 9V - Blanc

15-55

135

45/85

80-160

11015077 - C32 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

10-50

90

50/90

80-160

11015078 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm cordelette - Blanc

10-50

105

42/82

80-160

11015080 - C33 BAHIA® CURVE L 10-50/105 m³/h - Ø 125 mm push 9V - Blanc

10-50

105

42/82

80-160

11015081 - C33 BAHIA® CURVE L 10-50/105 m³/h sans fût cordelette - Blanc

10-50

105

42/82

80-160

11015082 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm cordelette - Blanc

10-50

120

41/81

80-160

11015084 - C34 BAHIA® CURVE L 10-50/120 m³/h - Ø 125 mm push 9V- Blanc

10-50

120

41/81

80-160

11015085 - C34 BAHIA® CURVE L 10-50/120 m³/h sans fût cordelette - Blanc

10-50

120

41/81

80-160

11015086 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc

15-55

135

45/85

80-160

11015088 - C35 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc

15-55

135

45/85

80-160

11015089 - C35 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc

15-55

135

45/85

80-160

11015090 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc

10-50

90

35/75

80-160

11015092 - C36 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc

10-50

90

35/75

80-160

11015093 - C36 BAHIA® CURVE L 10-50/90 m³/h sans fût cordelette - Blanc

10-50

90

35/75

80-160

  • Certifié QB  :  Bouches d'extraction hygroréglables
  • N° Identification QB37  :  05/02-CHY3-2266;05/02-CHY3-2267
  • N° d’avis technique  :  14.5/17-2267;14.5/17-2266
  • N° de fiche CEE 1  :  BAR-TH-127

Références produits et accessoires

  • C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc
    C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm cordelette - Blanc
    11015066
    133,62 (H.T.)
  • C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc
    C21 BAHIA® CURVE L 15-55/135 m³/h - Ø 125 mm push 9V - Blanc
    11015068
    148,92 (H.T.)
  • C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût push 9V - Blanc
    C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût push 9V - Blanc
    11015188
    149,00 (H.T.)
  • C21 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc
    C21 BAHIA® CURVE L 15-55/135 m³/h sans fût cordelette - Blanc
    11015069
    133,62 (H.T.)
  • C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm cordelette - Blanc
    C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm cordelette - Blanc
    11015070
    133,62 (H.T.)
  • C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm push 9V - Blanc
    C31 BAHIA® CURVE L 10-50/75 m³/h - Ø 125 mm push 9V - Blanc
    11015072
    148,92 (H.T.)
  • C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût cordelette - Blanc
    C31 BAHIA® CURVE L 10-50/75 m³/h - sans fût cordelette - Blanc
    11015073
    133,62 (H.T.)
  • C13 BAHIA® CURVE L 20-60/135 m³/h - Ø 125 mm push 9 V - Blanc
    C13 BAHIA® CURVE L 20-60/135 m³/h - Ø 125 mm push 9 V - Blanc
    11015490
    153,00 (H.T.)
  • C32 BAHIA® CURVE L 10-50/90 m³/h sans fût push 9V - Blanc
    C32 BAHIA® CURVE L 10-50/90 m³/h sans fût push 9V - Blanc
    11015189
    149,00 (H.T.)
  • C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc
    C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm cordelette - Blanc
    11015074
    133,62 (H.T.)
  • C33 BAHIA® CURVE L 10-50/105 m³/h sans fût push 9V - Blanc
    C33 BAHIA® CURVE L 10-50/105 m³/h sans fût push 9V - Blanc
    11015190
    149,00 (H.T.)
  • C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc
    C32 BAHIA® CURVE L 10-50/90 m³/h - Ø 125 mm push 9V - Blanc
    11015076
    148,92 (H.T.)
  • C34 BAHIA® CURVE L 10-50/120 m³/h sans fût push 9V - Blanc
    C34 BAHIA® CURVE L 10-50/120 m³/h sans fût push 9V - Blanc
    11015191
    149,00 (H.T.)
