EHL Entrée d'air hygroréglable

EHL

Entrée d'air hygroréglable

EHL est une entrée d'air hygroréglable idéale pour les besoins acoustiques.
EHL
Voir les références Télécharger le fichier CAD Library
EHL

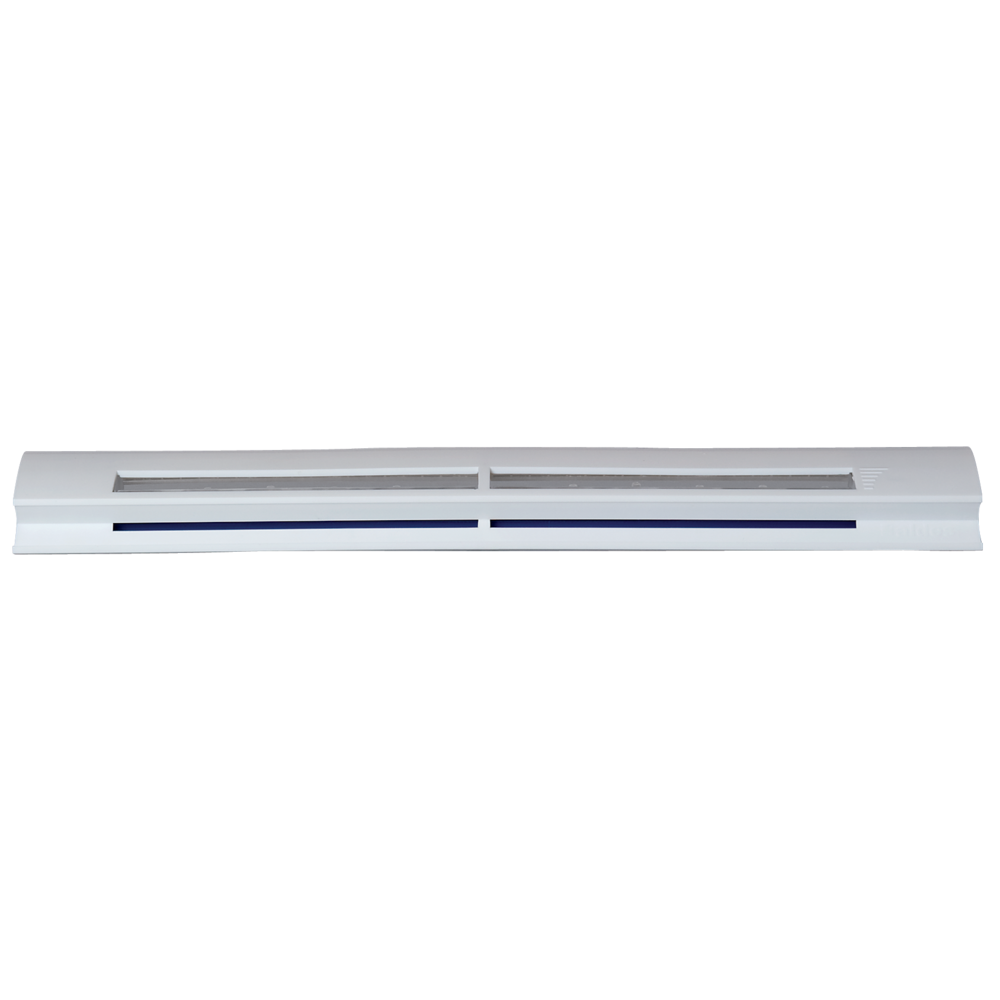

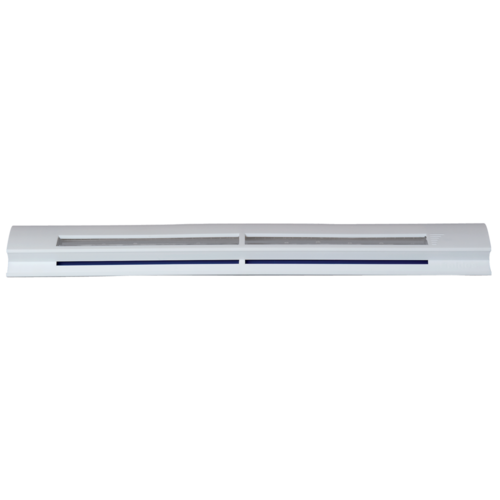

EHL est une entrée d'air hygroréglable acoustique pour menuiserie. EHL assure l'amenée d'air neuf et la répartition des débits entrant dans le logement en fonction du taux d'humidité.
EHL

Les + produits

  • atténuation acoustique jusqu'à 42 dB,
  • adapte son débit en fonction de l'occupation du logement,
  • orientation du flux d'air vers le plafond,
  • aucune vis de fixation apparente.
  • EHL permet d'alimenter le logement en air neuf à partir d'une fente dans la menuiserie et d'un auvent côté exterieur.
  • entrée d'air hygroréglable acoustique,
  • s'installe sur une menuiserie,
  • existe en differents coloris.
  • entrée d'air EHL doit être montée uniquement dans les pièces principales : chambres, séjour, salon,

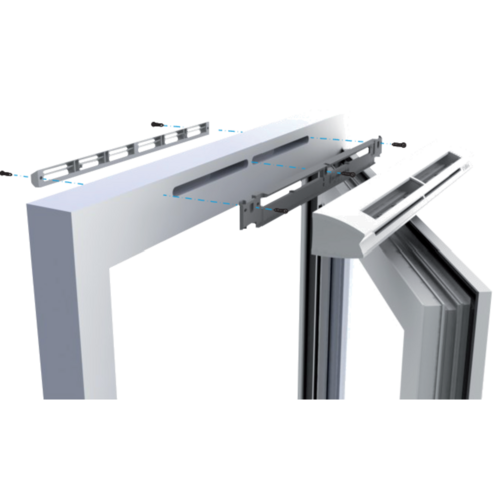

  • EHL doit être positionnée à l'intérieur du logement, dans la partie haute des fenêtres ou sur le coffre de volet roulant,
  • le flux d'air entrant doit être orienté et dirigé vers le plafond,
  • s'installe sur une fente double 2 x (172 x 12) mm.
EHL EHL

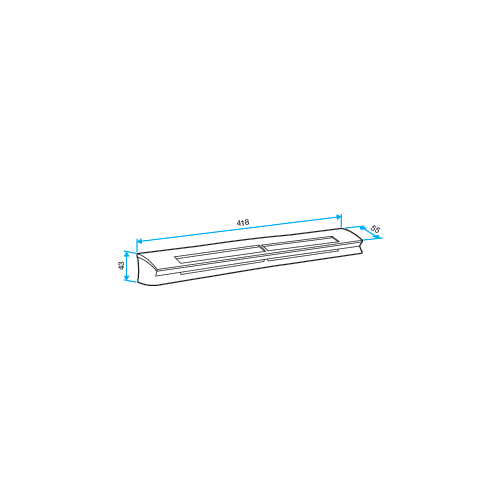

Références H (mm) L (mm) Fente (mm) l (mm)
11014060 - EHL S 6-44 m³/h - 37 dB - Blanc 43 418 2 x (172 x 12) 55
11014061 - EHL S 6-44 m³/h - 37 dB - Aluminium 43 418 2 x (172 x 12) 55
11014062 - EHL S 6-44 m³/h - 37 dB - Noir 43 418 2 x (172 x 12) 55
11014063 - EHL S 6-44 m³/h - 37 dB - Marron 43 418 2 x (172 x 12) 55
11014064 - EHL S 6-44 m³/h - 37 dB - Chêne 43 418 2 x (172 x 12) 55
11014065 - EHL S 6-44 m³/h - 37 dB - Ivoire 43 418 2 x (172 x 12) 55
11014066 - EHL L 6-44 m³/h - 39 dB - Blanc 47 419 2 x (172 x 12) 71
11014067 - EHL L 6-44 m³/h - 39 dB - Aluminium 47 419 2 x (172 x 12) 71
11014068 - EHL L 6-44 m³/h - 39 dB - Noir 47 419 2 x (172 x 12) 71
11014069 - EHL L 6-44 m³/h - 39 dB - Marron 47 419 2 x (172 x 12) 71
11014070 - EHL L 6-44 m³/h - 39 dB - Chêne 47 419 2 x (172 x 12) 71
11014071 - EHL L 6-44 m³/h - 39 dB - Ivoire 47 419 2 x (172 x 12) 71
11014084 - Kit EHL S 6-44 m³/h - 37 dB - Blanc 43 418 2 x (172 x 12) 55
11014085 - Kit EHL L 6-44 m³/h - 39 dB - Blanc 47 419 2 x (172 x 12) 71
11014088 - EHL S 6-44 m³/h - 37 dB - Chêne clair 43 418 2 x (172 x 12) 55
11014129 - EHL L 6-44 m³/h - 39 dB - Chêne clair 47 419 2 x (172 x 12) 71
11014138 - EHL L 6-44 m³/h - 39 dB - Anthracite 47 419 2 x (172 x 12) 71
11014139 - EHL S 6-44 m³/h - 37 dB - Anthracite 43 418 2 x (172 x 12) 55
11014046 - EHLO S 6-44 m³/h   418   55
Plage de débit d'air (m³/h)
6-44
Références Dnew (Ctr) avec auvent standard (dB) Dnew (Ctr) avec auvent standard et entretoise acoustique (dB) Dnew (Ctr) avec auvent acoustique et entretoise acoustique (dB) Dnew (Ctr) avec auvent acoustique (dB)
11014060 - EHL S 6-44 m³/h - 37 dB - Blanc 37     40
11014061 - EHL S 6-44 m³/h - 37 dB - Aluminium 37     40
11014062 - EHL S 6-44 m³/h - 37 dB - Noir 37     40
11014063 - EHL S 6-44 m³/h - 37 dB - Marron 37     40
11014064 - EHL S 6-44 m³/h - 37 dB - Chêne 37     40
11014065 - EHL S 6-44 m³/h - 37 dB - Ivoire 37     40
11014066 - EHL L 6-44 m³/h - 39 dB - Blanc   39 42
11014067 - EHL L 6-44 m³/h - 39 dB - Aluminium   39 42
11014068 - EHL L 6-44 m³/h - 39 dB - Noir   39 42
11014069 - EHL L 6-44 m³/h - 39 dB - Marron   39 42
11014070 - EHL L 6-44 m³/h - 39 dB - Chêne   39 42
11014071 - EHL L 6-44 m³/h - 39 dB - Ivoire   39 42
11014084 - Kit EHL S 6-44 m³/h - 37 dB - Blanc 37     40
11014085 - Kit EHL L 6-44 m³/h - 39 dB - Blanc   39 42
11014088 - EHL S 6-44 m³/h - 37 dB - Chêne clair 37     40
11014129 - EHL L 6-44 m³/h - 39 dB - Chêne clair   39 42
11014138 - EHL L 6-44 m³/h - 39 dB - Anthracite   39 42
11014139 - EHL S 6-44 m³/h - 37 dB - Anthracite 37     40
11014046 - EHLO S 6-44 m³/h 37     40
  • N° Identification QB37  :  05/02-CHY1-2267;05/02-CHY1-2266
  • N° d’avis technique  :  14.5/17-2266;14.5/17-2267
