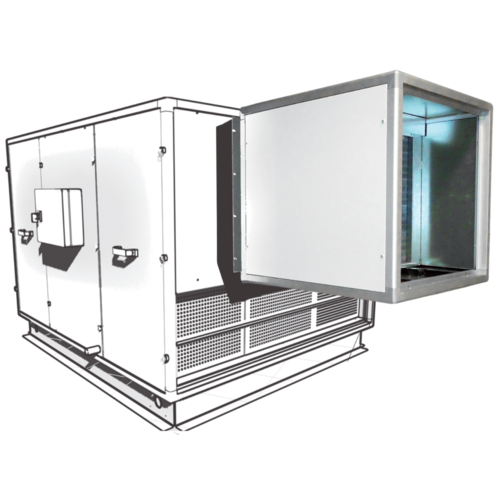

Batteries en caisson pour fournir un chauffage ou un refroidissement supplémentaire à une unité à double flux à haut rendement.

Batteries externes en caisson
Batteries en caisson pour fournir un chauffage ou un refroidissement supplémentaire à une unité à double flux à haut rendement.
Les batteries vous permettent de contrôler la température de l'air fourni dans la pièce.
Les batteries vous permettent de contrôler la température de l'air fourni dans la pièce.

Les + produits
- Contrôle la température de l'air fourni dans la pièce.
Batteries en caisson pour fournir un chauffage ou un refroidissement supplémentaire à une unité à double flux à haut rendement.
- 18 modèles de batteries hydrauliques (chaud/froid) dans des caissons équipés de bacs de collecte de condensat en acier inoxydable (batteries d'eau froide uniquement),
- 6 modèles avec commande directe 4 rangées DX (évaporation/condensation) dans des caissons équipés de bacs de collecte de condensat en acier inoxydable,
- isolation en acier galvanisé double peau 30 mm,
- kit de vannes 3 voies motorisées, SAT BA et sondes de température à commander en accessoires.
Matière de l'isolant |
---|
Références | Perte de charge air à 40/35 (Pa) | Perte de charge air à 7/12 (Pa) | Perte de charge air à 80/60 (Pa) | Perte de charge air à DX 4° (Pa) | Puissance de batterie à 40/35 (kW) | Puissance de batterie à 7/12 (kW) | Puissance de batterie à 80/60 (kW) | Puissance de batterie à DX 4° (kW) |
---|---|---|---|---|---|---|---|---|
11090237 - Toit pour batterie DFE+ 800 | 29 |
32 |
31 |
38 |
4,2/2,2 |
2,0/1,3 |
11,9/6,5 |
5,2/3,1 |
11090242 - Toit pour batterie DFE+ 1200 | 31 |
37 |
33 |
41 |
6,5/3,4 |
5,6/2,7 |
18,3/10,0 |
8,2/4,7 |
11090247 - Toit pour batterie DFE+ 2000 | 61 |
74 |
65 |
80 |
9,8/5,4 |
8,1/4,5 |
27,2/15,5 |
10,8/6,7 |
11090257 - Toit pour batterie DFE+ 4000 | 40 |
50 |
43 |
53 |
21,3/11,5 |
19,1/10,9 |
59,3/33,2 |
25,3/14,8 |
11090262 - Toit pour batterie DFE+ 5000/6000 | 56 ; 74" |
70 ; 92" |
59 ; 78" |
74 ; 98" |
25,1/13,7 ; 28,7/16" |
22,2/13,0 ; 25,2/15" |
70,4/39,9 ; 80,6/46,3" |
29,8/17,3 ; 34/19,7 |
Références | Débit d'eau calculé à débit max à 40/35 (l/h) | Débit d'eau calculé à débit max à 7/12 (l/h) | Débit d'eau calculé à débit max à 80/60 (l/h) | Débit d'eau calculé à débit max à DX 4° (l/h) | Perte de charge fluide à 40/35 (kPa) | Perte de charge fluide à 7/12 (kPa) | Perte de charge fluide à 80/60 (kPa) | Perte de charge fluide à DX 4° (kPa) |
---|---|---|---|---|---|---|---|---|
11090237 - Toit pour batterie DFE+ 800 | 503 |
482 |
522 |
124,9 |
1,1 |
1,3 |
1 |
3,8 |
11090242 - Toit pour batterie DFE+ 1200 | 1132 |
965 |
804 |
196,9 |
4,9 |
4,6 |
2,4 |
10,3 |
11090247 - Toit pour batterie DFE+ 2000 | 1694 |
1379 |
1196 |
261,6 |
9,4 |
8,1 |
4,5 |
7,6 |
11090257 - Toit pour batterie DFE+ 4000 | 3690 |
3276 |
2616 |
611,3 |
12,4 |
12,9 |
5,9 |
11,3 |
11090262 - Toit pour batterie DFE+ 5000/6000 | 4341 ; 4984" |
3811 ; 4319" |
3092 ; 3644" |
719,5 ; 820,7" |
16,7 ; 22,6" |
2,7 ; 20,2" |
8,1 ; 10,4" |
15,8 ; 20,8 |
Références | Delta température calculé à 100% et 50% du débit max à 40/35 (°C) | Delta température calculé à 100% et 50% du débit max à 7/12 (°C) | Delta température calculé à 100% et 50% du débit max à 80/60 (°C) | Delta température calculé à 100% et 50% du débit max à DX 4° (°C) |
---|---|---|---|---|
11090237 - Toit pour batterie DFE+ 800 | 16/17 |
08-oct |
44/48 |
déc-14 |
11090242 - Toit pour batterie DFE+ 1200 | 16/17 |
10-oct |
45/50 |
13/14 |
11090247 - Toit pour batterie DFE+ 2000 | 14/16 |
09-oct |
40/46 |
oct-13 |
11090257 - Toit pour batterie DFE+ 4000 | 16/17 |
10-nov |
44/49 |
déc-14 |
11090262 - Toit pour batterie DFE+ 5000/6000 | 15/16 ; 14/16" |
9/11 ; 9/10" |
42/47 ; 40/46" |
11/13 ; 11/12 |
