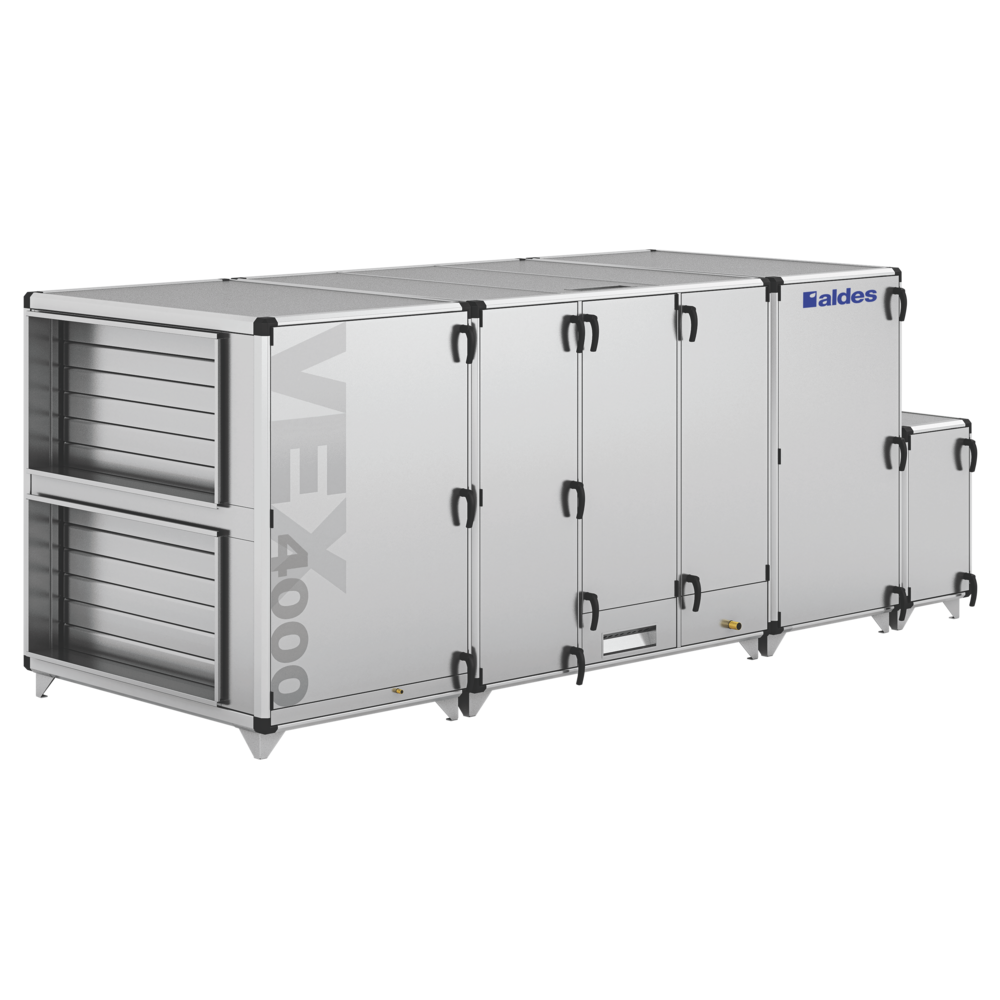

VEX4000
Cassette filtre
Les + produits
- extrêmement économe en énergie,
- niveau sonore minimal,
- modules compacts dans de nombreuses variantes.
- installation simple,
- configuration facile grâce à un programme de conception unique.

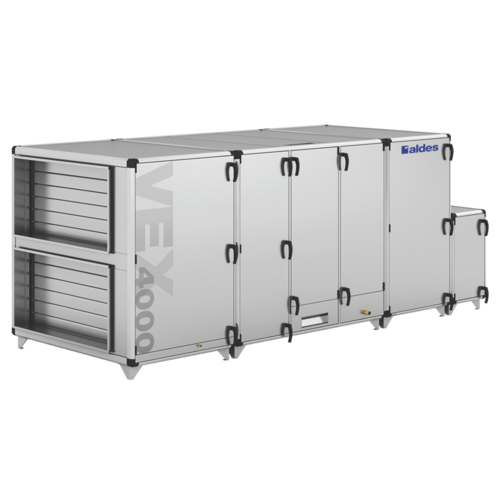

VEX4000 apporte de l'air neuf et filtré dans le bâtiment et récupère la chaleur de l'air extrait à l'aide de son échangeur de chaleur à haut rendement. L'air entrant peut être chauffé et/ou refroidi avec une gamme complète de batteries.
- L’option ALC™(Automatic Leakage Control : Contrôle Automatique des Fuites) est la solution brevetée qui prévient la propagation des virus par des centrales de traitement d’air à échangeur rotatif. Elle mesure, contrôle et ajuste en permanence la différence de pression entre les débits d'air soufflé et extrait afin d’assurer qu'aucun air contaminé ne recircule vers l'air propre de l'unité.
- 10 modèles jusqu’à 30 000 m³/h.
- Certifié AHU 16.01.020.
- Construction en profilés aluminium, panneaux double peau.
- Finition extérieure en Aluzinc AZ185 : classe de corrosion C4. Pour d’autres finitions, nous consulter.
- Isolation par laine minérale 50mm (Classe A1 selon DIN4102), densité 65 kg/m³.
- Valeurs EN1886 : D2, L1/L1, T2, TB3 (TB2 disponible prochainement) F9.
- Moteur EC roue à réaction très basse consommation avec un SFP optimisé grâce aux ventilateurs centrifuges à roue à réaction montés en entrainement direct.
- Accès et entretien facile : composants montés sur glissières, hublots d’inspection éclairés (en option), portes montées sur charnières réglables et dégondables avec poignées verrouillables.
- Echangeur rotatif haute efficacité (Eurovent AARE) avec 4 types d’efficacité aux choix. Section de purge en option pour préserver la qualité d’air intérieur.
-
4 types d’échangeurs :
- standard aluminium à condensation,
- hygroscopique,
- sorption : idéal pour des climats chauds et humides,
- epoxy : idéal pour des ambiances corrosives (i.e. marin).
- Echangeur à courant croisé (conforme ERP 2016) en standard aluminium ou époxy. Bac à condensats inox résistant à la corrosion et bypass modulant intégré.
- Choix de filtres pour garantir la qualité d’air : filtres à poches M5 (ePM10 65%), F7 (ePM1 65%), F9 (ePM1 65%) ou F7C charbon actif (nous consulter pour d’autres types de filtres et pré-filtres).
- Interrupteur intégré.
-
Régulation Aldes Smart Control 100% Plug & Play :
- débit constant,
- pression constante,
- débit variable selon sonde CO2/ COV (signal 0-10V),
- pression régulée: régulation en pression optimisée qui adaptera la consigne de pression en fonction du débit mesuré, assurant une efficacité énergétique,
- régulation de température,
- horloge intégrée : gestion de plages horaires via la régulation.
- Paramétrage et supervision via commande déportée tactile.
-
Protocoles de communication GTB/GTC
- webserver intégré TCP/IP RJ45,
- modbusRTU RS485,
- BACnet TCP/IP,
- LON (option).
- Version sans régulation également disponible.
- Option compatible VDI 6022.
Traitement d'air pour les bâtiments tertiaires à haut rendement énergétique de tous types : bureaux, écoles, magasins, etc.
| Références | Densité isolant (kg/m³) | Epaisseur isolant (mm) | Matière de l'isolant | Sens du raccordement | Type d'échangeur | Type de moteur | Type de roue |
|---|---|---|---|---|---|---|---|
| 11058017 - VEX4010 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058018 - VEX4020 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058019 - VEX4030 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058020 - VEX4040 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058025 - VEX4050 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058026 - VEX4060 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058027 - VEX4070 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058028 - VEX4080 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058029 - VEX4090 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |
|
| 11058030 - VEX4100 | 60 |
50 |
Horizontal |
Croisé |
EC |
Réaction |

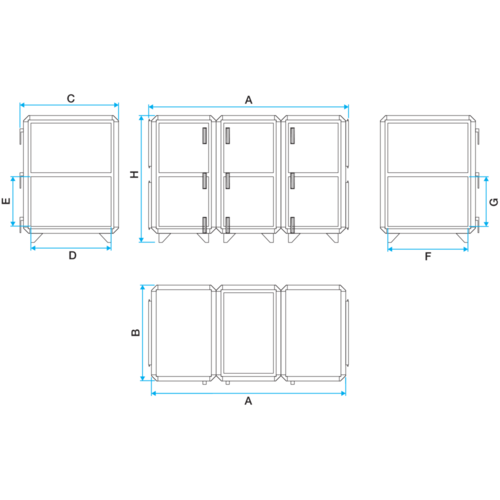

| Références | A (mm) | B (mm) | C (mm) | Poids (kg) |
|---|---|---|---|---|
| 11058017 - VEX4010 | 2144 |
1309 |
1055 |
532 |
| 11058018 - VEX4020 | 2144 |
1309 |
1275 |
602 |
| 11058019 - VEX4030 | 2254 |
1499 |
1549 |
790 |
| 11058020 - VEX4040 | 2254 |
1599 |
1630 |
835 |
| 11058025 - VEX4050 | 2254 |
1744 |
1755 |
913 |
| 11058026 - VEX4060 | 2254 |
2069 |
1930 |
1268 |
| 11058027 - VEX4070 | 2724 |
2069 |
2115 |
1405 |
| 11058028 - VEX4080 | 2724 |
2494 |
2325 |
1699 |
| 11058029 - VEX4090 | 2724 |
2744 |
2625 |
2233 |
| 11058030 - VEX4100 | 2724 |
3024 |
2895 |
2451 |
| Références | Débit max (m³/h) |
|---|---|
| 11058017 - VEX4010 | 3725 |
| 11058018 - VEX4020 | 5000 |
| 11058019 - VEX4030 | 8400 |
| 11058020 - VEX4040 | 10650 |
| 11058025 - VEX4050 | 11100 |
| 11058026 - VEX4060 | 15900 |
| 11058027 - VEX4070 | 18000 |
| 11058028 - VEX4080 | 22000 |
| 11058029 - VEX4090 | 25800 |
| 11058030 - VEX4100 | 36000 |
| Tension de la centrale (V) |
|---|
| 230/400 |
- N° de fiche CEE 1 : BAT-TH-126
| Valeurs de test selon la norme EN 1886 |
|---|
| D2, L1, L1, F9, T2, TB3 |
Références produits et accessoires
Documents
-
VEX4000 Documentation TechniqueDocumentations Technique & Commerciale2 Mo
-
Les Essentiels Centrales de Traitement d'air - AldesDocumentations Technique & Commerciale4 Mo
-
Solution ALC Documentation CommercialeDocumentations Technique & Commerciale657 Ko
-
VEX4000-RHP Documentation CommercialeDocumentations Technique & Commerciale4 Mo
-
VEX4000 Notice d'installation toitureNotices6 Mo
-
Régulation ExCon - Notice paramétrageNotices37 Mo
-
VEX4000 Notice d'entretienNotices9 Mo
-
Module Adiabatique ADIAVEX Textes de prescriptionTextes de Prescription290 Ko
-
VEX4000 Notice d'installationNotices16 Mo
-
VEX4000 Regulation EXconNotices37 Mo
-
VEX4000 Montage et poseNotices16 Mo
-
VEX4000 Instructions d’entretienNotices11 Mo
-
VEX4000 Textes de prescriptionTextes de Prescription1 Mo
1 logiciel
-
Plateforme web de téléchargement d’objets BIM des produits Aldes
2 Services
Plus
Principes de commande du débit d’air
Signification de CAV, VAV, DCV et aDCV
Dans de nombreux types de bâtiments, l'occupation des locaux varie d’un moment à l’autre de la journée.
À l’école, la salle des professeurs est pratiquement vide pendant les cours. En revanche, elle est très fréquentée en milieu de journée. Inversement, dans les salles de classe, l'occupation est élevée pendant les cours et faible quand les élèves sont en pause ou sortis dans des locaux spécialisés.
Les expériences acquises et les recherches effectuées dans les écoles et les bureaux montrent que le débit moyen nécessaire se situe normalement autour de 50-60% du débit d’air dimensionné.
Pendant les heures de service, les locaux ne sont utilisés qu’à environ 60 % du temps et pendant les périodes d’utilisation, la charge ne dépasse pas 75 %.
Cela confirme donc clairement le besoin d’une commande de la ventilation afin d’éviter un gaspillage inutile de l’énergie.
Principes de commande
La régulation constitue le moyen de réaliser des économies de consommation d’énergie de l’installation de ventilation.
En réduisant le débit d’air lorsque personne ne se trouve sur place dans le bâtiment/local ou en adaptant le débit d’air à la charge, on obtient des économies pour le réchauffement de l’air extérieur tout en réduisant la consommation électrique pour le fonctionnement des ventilateurs.
Quatre principes de commande différents sont disponibles, pouvant être utilisés individuellement ou en combinaison dans un système de ventilation :
| PRINCIPE | SIGNFICATION | TRADUCTION | EN SAVOIR PLUS |
| CAV | Constant Air Volume | Débit d'air constant | |
| VAV | Variable Air Volume | Débit d'air variable | |
| DCV | Demand Controlled air Volume | Débit d'air contrôle selon les besoins | |
| aDCV | Adaptative Demande Controlled air Volume | Débit d'air contrôlé selon les besoins, adaptatif et breveté |
Comparaison des principes de régulation

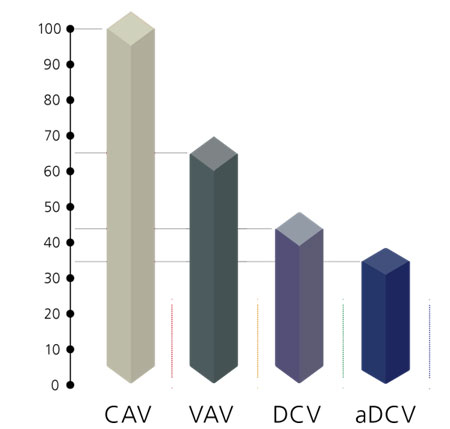

Le graphique ci-contre indique la consommation d’énergie pour chaque principe de commande.
La consommation annuelle d'énergie en %

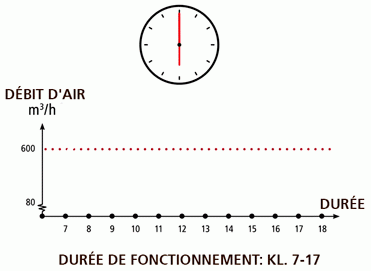

Le CAV est la forme de commande de la ventilation la plus simple.
Le CAV correspond à une simple horloge d’allumage/extinction qui, par ex., allume l’installation à 7h00 et l’éteint à 17h00.
Le CAV est en général utilisé quand :
- le besoin de ventilation est uniforme
- la fluctuation de la charge est faible
- la fluctuation de la charge thermique est faible
Exemple : local de copies, couloirs et toilettes
| Propriétés | Avantages | Inconvénients | |
| L’horloge et le plan hebdomadaire commandent l’allumage/extinction de l’installation de ventilation | Installation bon marché Commande simple | Débit d’air identique dans chaque local, quelle que soit la charge | |
| Consommation énergétique plus importante |
Le VAV permet de commander le débit d’air en deux étapes dans une seule zone.
Il est possible de commander la ventilation selon le moment d’utilisation des locaux. Il n’est toutefois pas possible de commander l’ampleur de la charge pendant l’utilisation.
Le VAV est en général utilisé quand :
- les locaux sont utilisés périodiquement.
- la fluctuation de la charge est faible
- la fluctuation de la charge thermique est faible
Exemple : classes et bureaux orientés nord.
| Propriétés | Avantages | Inconvénients | ||
L’horloge et le plan hebdomadaire commandent l’allumage/extinction de la ventilation de base. Un contact ou un détecteur de mouvements augmente la ventilation dans chaque local. |
| Débit d’air identique dans le local quel que soit le nombre de personnes Mise à jour du plan hebdomadaire en modifiant le schéma d’utilisation |

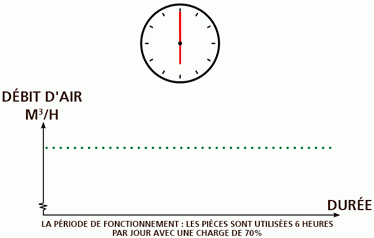

Le DCV est un réglage en continu du débit d’air individuellement dans chaque zone.
Outre le fait qu’il est possible de commander la ventilation dans chaque local, selon le moment d’utilisation des locaux, il est également possible de commander le débit d’air selon l’intensité de la charge à l’aide de mesures de CO2 et de température.
Le DCV est en général utilisé quand :
- les locaux sont utilisés périodiquement.
- la variation de charge est importante
- la variation de charge thermique est importante
Exemple : salle des professeurs, salles de classe orientées sud, garderie, salle de gymnastique, vestiaire et locaux spécialisés
| Propriétés | Avantages | Inconvénients |
L’horloge et le plan hebdomadaire commandent l’allumage/extinction de la ventilation de base. Les capteurs de CO2 et de température augmentent progressivement la ventilation dans chaque local à mesure de l’augmentation de la charge. Un régulateur permet de maintenir une pression constante dans les conduits de manière à répartir correctement le débit d’air | La ventilation suit les charges des locaux. Régulation entièrement automatique Moins de mises à jour du plan hebdomadaire Économie d’énergie importante | Installation plus onéreuse |
La régulation de la pression adaptative brevetée a été développée par Aldes. Elle permet d’optimiser le fonctionnement avec une régulation de pression constante des systèmes de ventilation à débits d’air variables. La ventilation d’un appareil VEX4000 peut actuellement être commandée via l’aDCV.
Jusqu’à 43 % d’économies
La régulation de la pression adaptative brevetée permet de réaliser jusqu’à 43 % d’économies d’énergie, par rapport à une installation à régulation de pression constante (VAV), et jusqu’à 19 % par rapport à une installation commandée selon les besoins à régulation de pression constante (DCV).
Les avantages d'une régulation de la pression adaptative
Utilisez l’aDCV et réalisez des économies d’énergie avec une perte de pression et un niveau sonore réduits.
À la régulation de pression constante, une pression constante est mise à disposition par le groupe de ventilation à tous les débits d’air (Fig. : 1 – ligne bleue).
Cependant, pour les systèmes à débit volumique variable (VAV), par ex. régulation de zone via capteurs de CO2 ou d’humidité, le groupe de ventilation requiert moins de perte de pression dans le système à un débit d’air plus faible (Fig. : 1 - ligne rouge), ce qui est précisément possible avec l’aDCV.

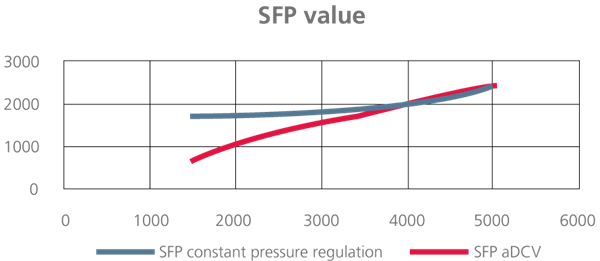

Valeur SFP
La régulation de la pression adaptative brevetée diminue la pression du groupe de ventilation en cas de chute du débit d’air et ne met à disposition que la pression nécessaire.
Le groupe de ventilation consomme ainsi bien moins d’énergie qu’en cas de régulation de pression constante, en particulier dans des situations de charge partielle (Fig. : 2 – ligne rouge).
Exemple, bâtiments d'écoles et de bureaux

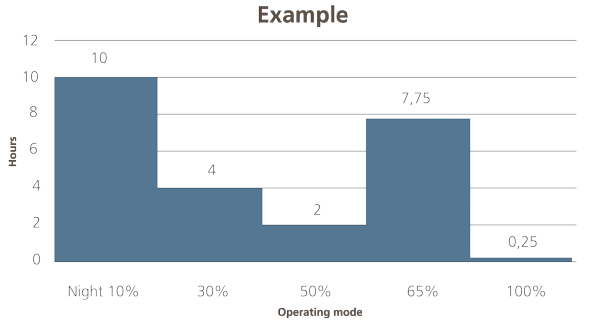

Voici un exemple typique du besoin de ventilation au cours de la journée. La nuit, le groupe de ventilation passe en « mode nuit » et un système DCV classique réduira la pression à 50 Pa, par ex. Au cours de cette période, la consommation d’énergie sera identique pour le DCV et l’aDCV. En journée, quand le besoin de ventilation varie généralement en fonction de l’activité dans les différents locaux, le fonctionnement avec l’aDCV réduit la pression et donc la perte de pression et permet ainsi d’économiser de l’énergie par rapport au DCV.

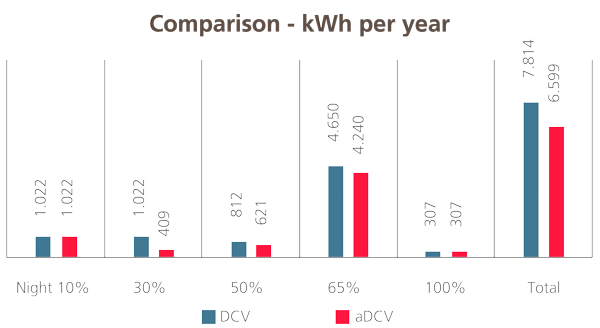

Ci-dessous est présentée une comparaison entre le fonctionnement avec le DCV et l’aDCV, qui affiche une économie annuelle d’env. 16 %. Selon nos calculs, les économies en cas de commande de la ventilation avec l’aDCV plutôt qu’avec le DCV se situent généralement entre 15 et 20 %.
