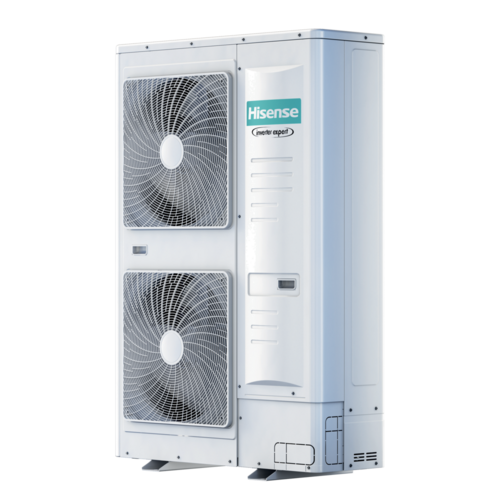

Unité extérieure monosplit tertiaire TURBO
Pompe à chaleur air/air
Unité extérieure monosplit tertiaire TURBO
Pompe à chaleur air/air
Des pompes à chaleur intelligentes pour des intérieurs confortables et sains
Unité extérieure monosplit tertiaire TURBO
La gamme d'unités extérieures monosplit tertiaire Hisense couvre les puissances de 3,5 kW à 25 kW. Elles sont compatibles avec toute la gamme d'unités intérieures Hisense à l'exception des muraux.
Elles fonctionnent au R32, comme toutes les autres unités extérieures de la gamme de pompes à chaleur air/air réversibles Hisense et admettent jusqu'à 50 mètres de liaison frigorifique.
Elles fonctionnent au R32, comme toutes les autres unités extérieures de la gamme de pompes à chaleur air/air réversibles Hisense et admettent jusqu'à 50 mètres de liaison frigorifique.
Les + produits
- Large gamme : unités extérieures couvrant les puissances de 3,5 kW à 25 kW, compatibles avec toutes les unités intérieures de la gamme de pompes à chaleur air/air Hisense (hors muraux)
- Application twin, triple, quadruplegrâce au système refnet
- Contrôle du niveau de charge du réfrigérent
Les pompes à chaleur air/air réversibles Hisense captent l’énergie de l’air extérieur. Cette énergie est transmise à l’air intérieur.
Les unités intérieures diffusent l’air pour chauffer ou rafraîchir la pièce dans laquelle elles sont installées.
- les unités extérieures monosplit tertiaire sont universelles, elles sonc donc raccordables à tous types d'units intérieurs : cassette, gainable, console et plafonnier convertible,
- les unités extérieures permettent une installation twin, triple et quadruple.
- fonctionnement à basse tension,
- rafraîchissement et chauffage jusqu'à -15°C,
- contrôle du niveau de charge du réfrigérant.
- positionnement en extérieur,
- raccordement firogrifiques, hydrauliques et éléctriques.
| Références | Charge de fluide (g) | Charge initiale dans l’unité extérieure (g) | Complément de charge (g/m) | Dénivelé maxi unité extérieure au-dessus / au-dessous (m) | Longueur de liaison frigo maxi (m) | Longueur de liaison frigo mini (m) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Seuil du complément de charge (m) | Taille | Type de fluide |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | 870 |
15 |
15 |
30 |
3 |
-20℃-24℃ |
-15℃-52℃ |
3,5 kW |
R32 |
||
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | 3200 |
35 |
30 |
60 |
3 |
-20℃/+24℃ |
-15℃/+52℃ |
7,5 |
14 kW |
R32 |
|
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | 1200 |
15 |
15 |
30 |
3 |
-20℃-24℃ |
-15℃-52℃ |
5 kW |
R32 |
||
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | 1500 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
7 kW |
R32 |
||
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | 2650 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
10,5 kW |
R32 |
||
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | 2500 |
3000 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
12,5 kW |
R32 |
|
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | 3000 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
12,5 kW |
R32 |
||
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | 3000 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
14 kW |
R32 |
||
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | 3000 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
14 kW |
R32 |
||
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW | 3400 |
35 |
30 |
50 |
3 |
-20℃-24℃ |
-15℃-52℃ |
17,5 kW |
R32 |
| Références | H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids net unité extérieure (kg) |
|---|---|---|---|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | 580 |
810 |
280 |
1/4;3/8 |
34 |
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | 875 |
1100 |
450 |
3/8;5/8 |
94 |
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | 580 |
810 |
310 |
1/4;3/8 |
44 |
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | 750 |
900 |
340 |
3/8;5/8 |
53 |
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | 875 |
1100 |
450 |
3/8;5/8 |
84 |
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | 875 |
1100 |
450 |
3/8;5/8 |
99 |
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | 1170 |
900 |
320 |
3/8;5/8 |
83 |
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | 875 |
1100 |
450 |
3/8;5/8 |
99 |
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | 1170 |
900 |
320 |
3/8;5/8 |
83 |
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW | 875 |
1100 |
450 |
3/8;5/8 |
109 |
| Références | Plage de débit d'air (m³/h) |
|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | 2300 |
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | 6300 |
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | 2300 |
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | 3150 |
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | 3800 |
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | 5800 |
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | 5800 |
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | 6300 |
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | 6300 |
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW | 6300 |
| Références | Pression acoustique à 1 m (dB(A)) | Pression acoustique unité extérieure (à 4 m en champ libre) (dB(A)) |
|---|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | 51 |
44 |
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | 63 |
51 |
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | 53 |
45 |
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | 56 |
50 |
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | 57 |
51 |
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | 60 |
56 |
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | 58 |
55 |
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | 60 |
53 |
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | 58 |
53 |
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW | 62 |
57 |
| Références | Tension (V) | Fréquence (Hz) | Intensité de protection unité extérieure courbe D (A) | Puissance de veille (Psb) (W) | Section d’alimentation électrique unité extérieure (nb x mm²) | Section de connexion électrique unité int./ext. (nb x mm²) | Alimentation électrique |
|---|---|---|---|---|---|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | 230 |
50 |
7 |
3G1,5 |
4G1,5 |
||
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | 400 |
50 |
25 |
5G2,5 |
4G1,5 |
Triphasée |
|
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | 230 |
50 |
7 |
3G2,5 |
4G1,5 |
||
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | 230 |
50 |
7 |
3G2,5 |
4G1,5 |
||
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | 230 |
50 |
7 |
3G4,0 |
4G1,5 |
||
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | 230 |
50 |
14 |
3G6,0 |
4G1,5 |
||
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | 400 |
50 |
16 |
5G2,5 |
4G1,5 |
||
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | 230 |
50 |
14 |
3G6,0 |
4G1,5 |
||
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | 400 |
50 |
16 |
5G2,5 |
4G1,5 |
||
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW | 400 |
50 |
14 |
5G2,5 |
4G1,5 |
| Références | Classe énergétique ErP - Chauffage | Classe énergétique ErP (Rafraichissement) |
|---|---|---|
| 10900561 - AUW35U4RS8 - Unité extérieure monosplit TURBO 3,5kW | A+ |
A++ |
| 10903437 - AUW140U6RW8 - Unité extérieure monosplit TURBO 14kW | ||
| 10900562 - AUW52U4RJ8 - Unité extérieure monosplit TURBO 5,2kW | A+ |
A++ |
| 10900563 - AUW71U4RK8 - Unité extérieure monosplit TURBO 7,1kW | A+ |
A++ |
| 10900564 - AUW105U4RW8 - Unité extérieure monosplit TURBO 10,5kW | A+ |
A++ |
| 10900565 - AUW125U4RW8 - Unité extérieure monosplit TURBO 12,5kW | ||
| 10900566 - AUW125U6RN8 - Unité extérieure monosplit TURBO 12,5kW | ||
| 10900567 - AUW140U4RW8 - Unité extérieure monosplit TURBO 14kW | ||
| 10900568 - AUW140U6RN8 - Unité extérieure monosplit TURBO 14kW | ||
| 10900569 - AUW175U6RW8 - Unité extérieure monosplit TURBO 17,5kW |
