Unité gainable HSP
Pompe à chaleur air/air
Unité gainable HSP
Pompe à chaleur air/air
Un gainable haute pression jusqu'à 250Pa.

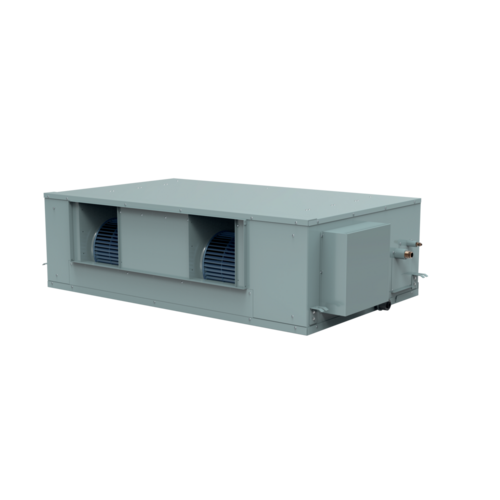

Unité gainable HSP
Le gainable HSP permet de réaliser des installations en monosplit tertiaire. Compatible zoning Airzone, il permet de réaliser des installations avec contrôle de température pièce par pièce.
Sa pression statique est réglable de 0 à 250 Pa. Il est livré avec pompe de relevage montée et commande filaire. Il permet de réaliser une prise d'air neuf.
Sa pression statique est réglable de 0 à 250 Pa. Il est livré avec pompe de relevage montée et commande filaire. Il permet de réaliser une prise d'air neuf.
Les + produits
- Flexibilité d'installation : réglage de pression statique par pas de 1 Pa, double prise d'air horizontale ou verticale
- Compatible avec les plenums et la régulation Airzone pour réalisation de zoning de température : https://www.airzonecontrol.com/ff/fr/compatibilities/easyzone-packs/
- Compatible avec les plenum Baillindustrie (sans zoning de température) : https://www.baillindustrie.com/produits/1/plenums-prets-a-poser-pap
- Les pompes à chaleur air/air réversibles Hisense captent l’énergie de l’air extérieur. Cette énergie est transmise à l’air intérieur.
- une solution de chauffage et de climatisation tout-en-un,
- faible encombrement conçu pour être installé dans des espaces restreints,
- contrôle précis et efficace de la température permettant un confort optimal.
- les modèles gainables offrent un double mode d’installation et d’entrée d’air : par l’arrière ou le bas.
Si la distance entre l’unité et le mur est limitée, il est possible de choisir la prise d’air par le bas en retirant le panneau du dessous de l’unité,
- le niveau sonore avec une prise d'air par le bas peut être supérieure jusqu’à 5 dB versus une prise d’air par l’arrière. Nous conseillons par conséquent de choisir cette dernière solution.
| Références | Charge initiale dans l’unité extérieure (g) | Complément de charge (g/m) | Dénivelé maxi unité extérieure au-dessus / au-dessous (m) | Longueur de liaison frigo maxi (m) | Longueur de liaison frigo mini (m) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Taille | Type de fluide |
|---|---|---|---|---|---|---|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 4600 |
35 |
30 |
75 |
3 |
-20℃/24℃ |
-15°C/-52°C |
20 kW |
R32 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 4600 |
35 |
30 |
75 |
3 |
-20℃/24℃ |
-15°C/-52°C |
25 kW |
R32 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 3000 |
35 |
30 |
60 |
3 |
-20/-24 |
-15/-52 |
14 kW |
R32 |
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 2000 |
35 |
30 |
50 |
3 |
-20/-24 |
-15/-52 |
10,5 kW |
R32 |
| Références | H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids net unité extérieure (kg) | Poids net unité intérieure (kg) |
|---|---|---|---|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 420 |
1400 |
858 |
3/8;7/8 |
140 |
84 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 420 |
1400 |
858 |
3/8;7/8 |
140 |
84 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 300 |
1400 |
800 |
3/8;5/8 |
109 |
53 |
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 300 |
1400 |
800 |
3/8;5/8 |
70 |
53 |
| Références | Plage de débit d'air (m³/h) | Pression statique disponible (min/max) (Pa) |
|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 3400/4400 |
0/250 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 3400/4400 |
0/250 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 1900/2400 |
|
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 1400/1800 |
| Références | Pression acoustique à 1 m (dB(A)) | Pression acoustique unité extérieure (à 4 m en champ libre) (dB(A)) |
|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 70 |
49 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 70 |
49 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 60 |
47 |
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 54 |
45 |
| Références | COP à +7°C/+20°C | EER (+35°C/+27°C) | Puissance absorbée (+35°C/+27°C) (kW) | Puissance nominale absorbée (+7°C/+20°C) (kW) | Puissance nominale calorifique restituée (+7°C/+20°C) (kW) | SCOP (Climat Moyen) | SEER (Climat Moyen) |
|---|---|---|---|---|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 3,75 |
3 |
6,33 |
5,86 |
21,975 |
3,9 |
6 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 3,45 |
2,35 |
9,78 |
7,24 |
25 |
3,9 |
5,82 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 3,71 |
3 |
4,5 |
4,13 |
15,3223 |
4,4 |
6,3 |
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 3,4 |
3,7 |
2,7 |
2,75 |
9,35 |
4,4 |
7,1 |
| Références | Fréquence (Hz) | Section d’alimentation électrique unité extérieure (nb x mm²) | Section de connexion électrique unité int./ext. (nb x mm²) |
|---|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | 50 |
5G4,0 |
4G1,5 |
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | 50 |
5G4,0 |
4G1,5 |
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | 50 |
4G1,5 |
|
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | 50 |
4G1,5 |
- Texte ErP - Rafraîchissement : Conforme aux règlements d'éco conception 206/2012 et d'étiquetage 626/2011 (01/2017)
| Références | Classe énergétique ErP - Chauffage | Classe énergétique ErP (Rafraichissement) |
|---|---|---|
| 10900289 - AUD200UX4RPH8 - Unité intérieure gainable HSP TURBO 20kW | ||
| 10900290 - AUD250UX4RPH8 - Unité intérieure gainable HSP TURBO 25kW | ||
| 10900586 - AUD140UX4REH8 - Unité intérieure gainable HSP TURBO 14kW | ||
| 10900601 - AUD105UX4REH8 - Unité intérieure gainable HSP TURBO 10,5kW | A++ |
A+++ |
