Unité extérieure multisplit
Pompe à chaleur air/air
Unité extérieure multisplit
Pompe à chaleur air/air
L'unité extérieure multisplit assure une flexibilité maximale en permettant de connecter plusieurs unités intérieures à une seule unité extérieure.
Unité extérieure multisplit
L'unité extérieure multisplit est un système de climatisation centralisé et polyvalent, conçu pour desservir plusieurs unités intérieures dans des environnements résidentiels, tels que les maisons et les appartements.
Il peut aussi par raison d'économie être utilisé dans du petit Tertiaire.
Le multisplit permet de connecter plusieurs unités intérieures à une seule unité extérieure, avec des télécommandes indépendantes, offrant ainsi une solution flexible dans différentes pièces d'un habitat.
Il peut aussi par raison d'économie être utilisé dans du petit Tertiaire.
Le multisplit permet de connecter plusieurs unités intérieures à une seule unité extérieure, avec des télécommandes indépendantes, offrant ainsi une solution flexible dans différentes pièces d'un habitat.
Les + produits
- unités extérieures silencieuse, très perfomantes - SEER toutes entre 8,2 et 9,2
- grandes longeurs de tuyauterie et dénivelé - selon modèle toute la charge peut etre présente !
- précharge importante
- compresseurs Twin Rotatif
- plage de refroidissement de tous les modèles étendue à 46˚C,
- installation est très flexible.
- précharge est importante, ce qui évite des appoints onéreux.
L'unité extérieure multisplit est connectée à plusieurs unités intérieures, permettant de climatiser plusieurs pièces avec une seule unité extérieure. Elle ajuste la puissance en fonction des besoins de chaque unité intérieure pour une efficacité optimale.
- Plage de refroidissement de tous les modèles étendue à 46˚C
- Plusieurs types d'unités intérieures
| Références | Charge de fluide (g) | Complément de charge (g/m) | Dénivelé maxi unité extérieure au-dessus / au-dessous (m) | Longueur de liaison frigo maxi (m) | Longueur de liaison frigo mini (m) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Seuil du complément de charge (m) | Taille | Type de fluide |
|---|---|---|---|---|---|---|---|---|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 1250 |
20 |
5,41 |
30 |
3 |
-15°C/+24°C |
-15°C/+46°C |
30 |
3 kW |
R32 |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 1400 |
20 |
5,42 |
30 |
3 |
-15°C/+24°C |
-15°C/+46°C |
20 |
4 kW |
R32 |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 1400 |
20 |
5 |
30 |
3 |
-15°C/+24°C |
-15°C/+46°C |
20 |
4,5 kW |
R32 |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 1600 |
20 |
5,56 |
40 |
3 |
-15°C/+24°C |
-15°C/+46°C |
40 |
4 kW |
R32 |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 1800 |
20 |
5,17 |
40 |
3 |
-15°C/+24°C |
-15°C/+46°C |
40 |
5 kW |
R32 |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 1800 |
20 |
4,86 |
40 |
3 |
-15°C/+24°C |
-15°C/+46°C |
40 |
6 kW |
R32 |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 2550 |
20 |
4,91 |
70 |
3 |
-15°C/+24°C |
-15°C/+46°C |
30 |
7,1 kW |
R32 |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 2550 |
20 |
4,77 |
70 |
3 |
-15°C/+24°C |
-15°C/+46°C |
30 |
8 kW |
R32 |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 2980 |
20 |
4,41 |
75 |
3 |
-15°C/+24°C |
-15°C/+46°C |
40 |
10 kW |
R32 |

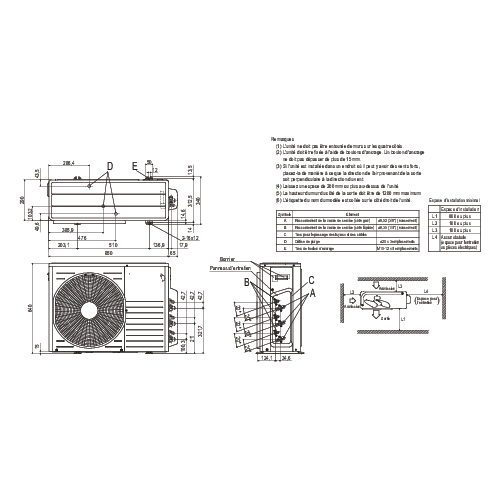

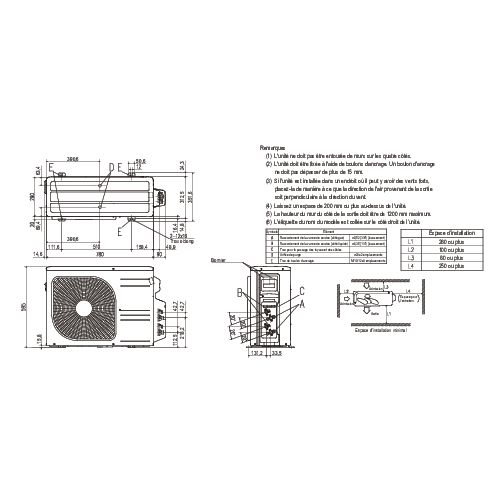

| Références | H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids net unité extérieure (kg) | Poids net unité intérieure (kg) |
|---|---|---|---|---|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 595 |
780(+90) |
290 |
1/4" - 3/8 |
35,5 |
|
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 595 |
780(+90) |
290 |
1/4" - 3/8 |
40 |
|
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 595 |
780(+90) |
290 |
1/4" - 3/8 |
40 |
|
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 640 |
850(+65) |
290 |
1/4" - 3/8 |
42,5 |
|
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 640 |
850(+65) |
290 |
1/4" - 3/8 |
48,5 |
|
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 640 |
850(+65) |
290 |
1/4" - 3/8 |
48,5 |
|
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 750 |
880(+73) |
340 |
1/4" - 3/8 |
61 |
|
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 750 |
880(+73) |
340 |
1/4" - 3/8 |
61 |
|
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 945 |
970 |
370 |
1/4" - 3/8 |
73 |
| Références | Plage de débit d'air (m³/h) |
|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 1950/1950 |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 1950/1950 |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 1950/1950 |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 2460/2460 |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 2460/2460 |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 2460/2460 |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 3000/3360 |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 3360/3360 |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 4500/4500 |
| Références | Pression acoustique unité extérieure (à 4 m en champ libre) (dB(A)) |
|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 49/51 |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 49/51 |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 50/52 |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 49/52 |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 49/52 |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 50/52 |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 50/54 |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 54/54 |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 54/59 |
| Références | COP à -7°C/+20°C | COP à +7°C/+20°C | EER (+35°C/+27°C) | Puissance absorbée (+35°C/+27°C) (kW) | Puissance frigorifique restituée (+35°C/+27°C) (kW) | Puissance nominale absorbée (-7°C/+20°C) (kW) | Puissance nominale absorbée (+7°C/+20°C) (kW) | Puissance nominale calorifique restituée (-7°C/+20°C) (kW) | Puissance nominale calorifique restituée (+7°C/+20°C) (kW) | SCOP (Climat Moyen) | SEER (Climat Moyen) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 3,3 |
5,41 |
5,77 |
0,52 |
3 |
0,88 |
0,74 |
2,92 |
4 |
4,8 |
8,6 |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 3,2 |
5,42 |
5 |
0,8 |
4 |
1,14 |
0,83 |
3,65 |
4,5 |
4,7 |
9,1 |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 3,2 |
5 |
4,69 |
0,96 |
4,5 |
1,140625 |
1,06 |
3,65 |
5,3 |
4,7 |
9,1 |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 3,2 |
5,56 |
5,56 |
0,72 |
4 |
0,9375 |
0,81 |
3 |
4,5 |
4,6 |
9,2 |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 3,15 |
5,17 |
4,9 |
1,02 |
5 |
1,3015873015873 |
1,16 |
4,1 |
6 |
4,7 |
8,6 |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 3,4 |
4,86 |
4,55 |
1,32 |
6 |
1,17058823529412 |
1,4 |
3,98 |
6,8 |
4,6 |
8,8 |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 3,3 |
4,91 |
5 |
1,42 |
7,1 |
1,66666666666667 |
1,75 |
5,5 |
8,6 |
4,6 |
8,3 |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 3,3 |
4,77 |
4,71 |
1,7 |
8 |
1,66666666666667 |
1,95 |
5,5 |
9,3 |
4,6 |
8,2 |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 3,05 |
4,41 |
3,7 |
2,7 |
10 |
1,9672131147541 |
2,38 |
6 |
10,5 |
4,5 |
8,6 |
| Références | Tension (V) | Fréquence (Hz) | Indice de protection | Intensité de protection unité extérieure courbe D (A) | Puissance de veille (Psb) (W) | Section d’alimentation électrique unité extérieure (nb x mm²) | Section de connexion électrique unité int./ext. (nb x mm²) | Alimentation électrique |
|---|---|---|---|---|---|---|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | 220/240 |
50 |
IPX4 |
14 |
8 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | 220/240 |
50 |
IPX4 |
14 |
6 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | 220/240 |
50 |
IPX4 |
14 |
6 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | 220/240 |
50 |
IPX4 |
15 |
10 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | 220/240 |
50 |
IPX4 |
15 |
6 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | 220/240 |
50 |
IPX4 |
15 |
8 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | 220/240 |
50 |
IPX4 |
20 |
10 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | 220/240 |
50 |
IPX4 |
20 |
10 |
3G2,5 |
4G1,5 |
Monophasée |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | 220/240 |
50 |
IPX4 |
21 |
8 |
3G2,5 |
4G1,5 |
Monophasée |
| Références | Classe énergétique ErP - Chauffage | Classe énergétique ErP (Rafraichissement) |
|---|---|---|
| 10900609 - Unité extérieure R32 multisplit 2 postes 3 kW | A++ |
A+++ |
| 10900610 - Unité extérieure R32 multisplit 2 postes 4 kW | A++ |
A+++ |
| 10900612 - Unité extérieure R32 multisplit 2 postes 4,5 kW | A++ |
A+++ |
| 10900611 - Unité extérieure R32 multisplit 3 postes 4,1 kW | A++ |
A+++ |
| 10900613 - Unité extérieure R32 multisplit 3 postes 5 kW | A++ |
A+++ |
| 10900614 - Unité extérieure R32 multisplit 3 postes 6 kW | A++ |
A+++ |
| 10900615 - Unité extérieure R32 multisplit 4 postes 7,1 kW | A++ |
A++ |
| 10900616 - Unité extérieure R32 multisplit 4 postes 8 kW | A++ |
A++ |
| 10900607 - Unité extérieure R32 multisplit 5 postes 10 kW | A+ |
A+++ |
