Cartouche coupe feu CT Cartouche et bouche de terminal

Cartouche coupe feu CT

Cartouche et bouche de terminal

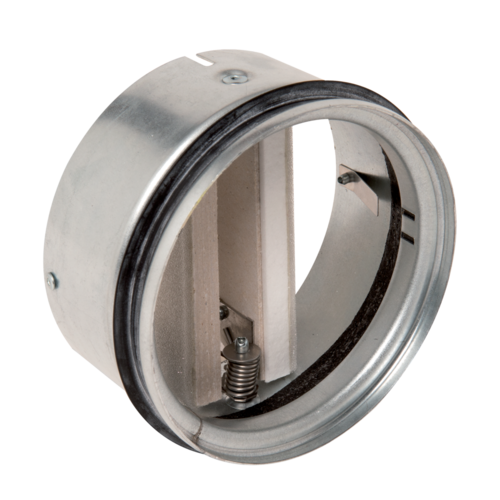

Les Cartouches Coupe-feu CT-1 et CT-2 ont pour but d'empêcher la propagation du feu en fermant le conduit d'air au niveau de structures anti-feu, les cartouches sont utilisées à destination des bâtiments tertiaires et industriels.
Cartouche coupe feu CT
Cartouche coupe feu CT
Les cartouches coupe-feu CT-1 et CT-2 font partie de la gamme de clapets terminaux à destination des bâtiments tertiaires et industriels. Disponibles en degré coupe-feu de 60 ou 120 minutes, ces clapets terminaux permettent de restaurer le degré coupe-feu d'une paroi en fin de conduit aéraulique dans les réseaux de VMC.

Les Cartouches Coupe-feu CT-1 et CT-2 s'insèrent dans un conduit aéraulique en partie terminale. En cas d'incendie, les clapets terminaux coupe-feu se ferment et empêchent le feu et les fumées de se répandre dans le conduit et à travers les cloisons.

  • certifié NF S 61937-1 et NF S 61937-5
  • certifié CE selon EN15650,
  • classement de résistance au feu :
    • CT-1 = EI 60 S - (Ve Ho i↔o) sous 300 Pa,
    • CT-2 = EI 120 S - (Ve i↔o) sous 300 Pa,
    • CT-2 = EI 90 S - (Ho i↔o) sous 300 Pa.
  • fermeture du clapet terminal par déclenchement du fusible thermique.
  • installations possibles :
    • à l’intérieur de la gaine dans les traversées de la cloison coupe-feu,
    • au bout de la gaine devant la bouche de ventilation.
  • l'axe de la lame doit être horizontal ou vertical.

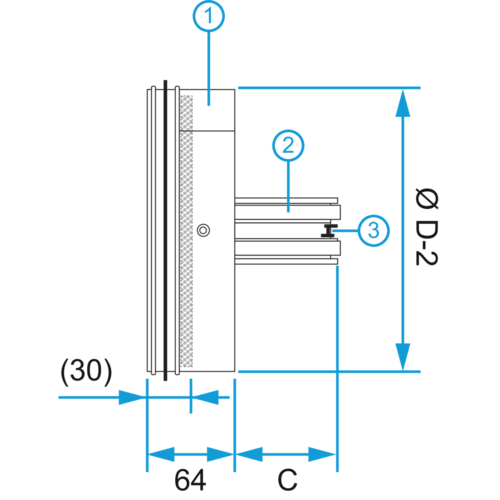

1 : Corps 2 : Lame 3 : Fusible

Cartouche coupe feu CT
Références C (mm) Ø nominal conduit (mm) Poids (kg)
11040450 - Cartouche Coupe-Feu CT-1 Diamètre 100 (EI60S)

17,5

100

0,3

11040451 - Cartouche Coupe-Feu CT-1 Diamètre 125 (EI60S)

30,2

125

0,4

11040452 - Cartouche Coupe-Feu CT-1 Diamètre 160 (EI60S)

48

160

0,55

11040453 - Cartouche Coupe-Feu CT-1 Diamètre 200 (EI120S)

68

200

0,75

11040454 - Cartouche Coupe-Feu CT-2 Diamètre 100 (EI120S)

17,5

100

0,3

11040455 - Cartouche Coupe-Feu CT-2 Diamètre 120 (EI120S)

30,2

125

0,4

11040456 - Cartouche Coupe-Feu CT-2 Diamètre 160 (EI120S)

48

160

0,55

11040457 - Cartouche Coupe-Feu CT-2 Diamètre 200 (EI120S)

68

200

0,75

  • Numéro PV CE  :  1391-CPR-0162

Références produits et accessoires

  • Cartouche Coupe-Feu CT-1 Diamètre 100 (EI60S)
    Cartouche Coupe-Feu CT-1 Diamètre 100 (EI60S)
    11040450
    61,10 (H.T.)
  • Cartouche Coupe-Feu CT-1 Diamètre 125 (EI60S)
    Cartouche Coupe-Feu CT-1 Diamètre 125 (EI60S)
    11040451
    67,93 (H.T.)
  • Cartouche Coupe-Feu CT-1 Diamètre 160 (EI60S)
    Cartouche Coupe-Feu CT-1 Diamètre 160 (EI60S)
    11040452
    93,53 (H.T.)
  • Cartouche Coupe-Feu CT-1 Diamètre 200 (EI120S)
    Cartouche Coupe-Feu CT-1 Diamètre 200 (EI120S)
    11040453
    110,16 (H.T.)
  • Cartouche Coupe-Feu CT-2 Diamètre 100 (EI120S)
    Cartouche Coupe-Feu CT-2 Diamètre 100 (EI120S)
    11040454
    93,53 (H.T.)
  • Cartouche Coupe-Feu CT-2 Diamètre 120 (EI120S)
    Cartouche Coupe-Feu CT-2 Diamètre 120 (EI120S)
    11040455
    103,02 (H.T.)
  • Cartouche Coupe-Feu CT-2 Diamètre 160 (EI120S)
    Cartouche Coupe-Feu CT-2 Diamètre 160 (EI120S)
    11040456
    130,56 (H.T.)
  • Cartouche Coupe-Feu CT-2 Diamètre 200 (EI120S)
    Cartouche Coupe-Feu CT-2 Diamètre 200 (EI120S)
    11040457
    170,34 (H.T.)

Documents

Showing 1 - y of document
  • Clapets et Cartouches coupe-feu - Documentation Technico-Commerciale FR/EN
    Documentations Technique & Commerciale
    4 Mo
  • Cartouches Coupe-feu / Clapets Terminaux - Certificat CE
    Conformités
    122 Ko
  • Cartouches Coupe-feu / Clapets Terminaux - Déclaration de performance DOP
    Conformités
    201 Ko
  • Cartouches Coupe-feu / Clapets Terminaux - Certificat NFS 61937
    Conformités
    580 Ko
  • CT - Cartouches Coupe-feu / Clapets Terminaux - Notice d'installation
    Notices
    881 Ko
