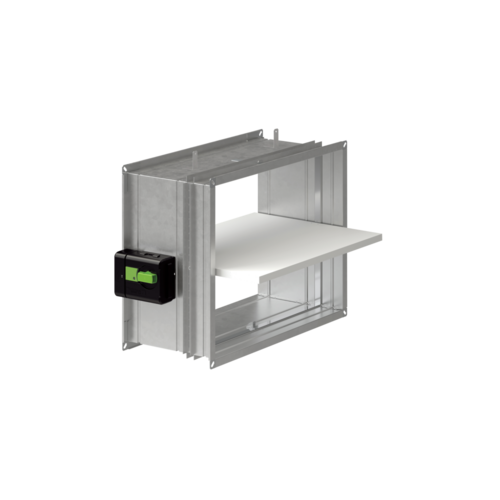

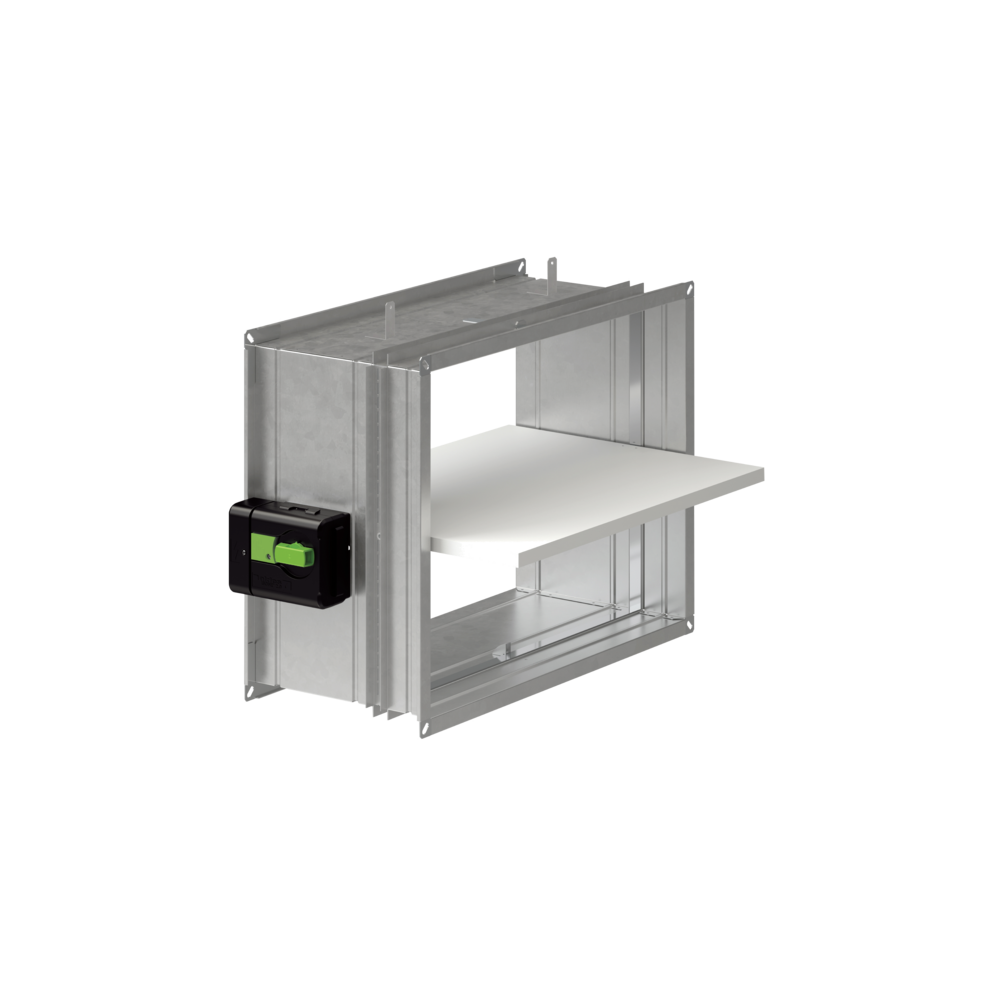

ISONE®2.1 rectangulaire
Clapet coupe-feu
ISONE®2.1 rectangulaire
Clapet coupe-feu
Les clapets ISONE® 2.1 sont faciles à choisir : un seul modèle pour toutes les cloisons et tous les degrés coupe-feu.
ISONE®2.1 rectangulaire
Clapets coupe-feu destinés aux batiments tertiaires (ERP, IGH)
Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
Equipés de fusible thermique de déclenchement 70°C par défaut
Commandables par bobine électromagnétique 24/48VCC à émission, 24VCC ou 48VCC à rupture
Moteur de réarmement 24-48 VCC/VDC
Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles
ISONE® 2.1 Rectangulaire PM:
- (LxH) : de 200x100 à 800x600 mm,
ISONE® 2.1 Rectangulaire GM :
- (LxH) : L>800, H>600, jusqu’à 1500x500 / 1000x1000.
Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
Equipés de fusible thermique de déclenchement 70°C par défaut
Commandables par bobine électromagnétique 24/48VCC à émission, 24VCC ou 48VCC à rupture
Moteur de réarmement 24-48 VCC/VDC
Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles
ISONE® 2.1 Rectangulaire PM:
- (LxH) : de 200x100 à 800x600 mm,
ISONE® 2.1 Rectangulaire GM :
- (LxH) : L>800, H>600, jusqu’à 1500x500 / 1000x1000.
Les + produits
- Un seul modèle de clapet pour toutes les cloisons : facile à choisir
- Poignée ergonomique de réarmement rapide : 2 secondes suffisent
- Axe inox en option pour environnements difficiles
- Boitier de commande déporté en option, 0.7m ou 3m
- Application ALDES SecurONE pour collecte et partage des données du clapet
- Mécanisme unique, du clapet le plus simple au plus équipé : facile à choisir, installer et maintenir
- Kit Easynstall pour installation facile en cloison légère
- Clapet universel
- Boitier mécanisme ergonomique : poignée de réarmement rapide, large boitier de connection électrique.
- Logiciel Conceptor Ventilation : garantie de résultat grace aux calcules de pertes de charges du réseau complet.
- Le clapet est ouvert en position d'attente.
- Il s'ouvre sur ordre du CMSI ou de la canne thermique et passe ainsi en position de sécurité (fermé).
- Il est réarmable à distance grace à la motorisation.
- Certifié et conforme NF S 61937-5 et NF537
- Marqué CE selon EN 15650 : 1812-CPR-1837
- Etanchéité classe C selon EN 1751 en standard
- EI 120 S -500 Pa sur mur et dalle béton, béton cellulaire, plaque de platre type F, montage déporté PROMAT/ Geostaff
- EXAP EN 15882-2:2015 : règles X.45 et X.46
- Gamme de 200x100 mm à 1500x500 / 1000² mm
- Mécanisme 100% évolutif
- Clapet unique adaptable sur toutes les parois
- Installation sur cloison légère avec chevetre post montage
- Poignée de réarmement indiquant la position du clapet
- Large boitier de raccordement électrique
- Axe inox en option pour environnement hostile
- Kit Easynstall pour installation facile en cloison légère
- Boitier de commande déporté en option
- Faible pertes de charges
- Installation sans scellement sur cloison légère, même avec chevetre post-montage,
-
Montage encastré sur :
- Mur/ dalle béton et béton cellulaire
- Mur carreaux de plâtre
- Plaques de plâtre type A (1h) et type F (2h)
- Montage déporté sur PROMAT / GEOSTAF grace au kit EASYNSTAL,
- Positionnement sur cloisons légères grace aux pattes d'installation,
- Kit Easynstall pour montage facilité des clapets rectangulaires en cloison légère type A (60 minutes),
- Pièce d'adaptation pour raccordement aux réseaux oblongs,
- EXAP EN 15882-2:2015, règles X.45 et X.46 : cotes de réservation étendues,
- Respecter les rapports de classement au feu lors de la mise en oeuvre.
| Références | Section de passage d'air libre (dm²) | Matière de l'isolant |
|---|---|---|
| 11043146 - ISONE®2.1 FTE70 RECT PM | 0,9 (Min) - 43 (Max) |
|
| 11043147 - ISONE®2.1 FTE70 RECT GM | 10,3 (Min) - 90,8 (Max) |
> ISONE®2.1 GM : >800x600 à 1500x500 / 1000² > ISONE®2.1 PM : 200x100 à 800x600
| Références | E (mm) | F (mm) | G (mm) | ZA (mm) | ZB (mm) | Lmin x Hmin (mm) | Lmax x Hmax (mm) |
|---|---|---|---|---|---|---|---|
| 11043146 - ISONE®2.1 FTE70 RECT PM | 25 |
169 |
71 |
Y/2 -122 |
200 x 100 |
800 x 600 |
|
| 11043147 - ISONE®2.1 FTE70 RECT GM | 50 |
242 |
99 |
Y/2 -122 |
Y/2 -292 |
1500 x 500 / 1000 x 1000 |
| Perte de charge à 2 m/s (Pa) | Perte de charge à 4 m/s (Pa) | Perte de charge à 6 m/s (Pa) | Perte de charge à 8 m/s (Pa) | Perte de charge à 10 m/s (Pa) | Perte de charge à 12 m/s (Pa) |
|---|---|---|---|---|---|
- Numéro PV CE : 1812-CPR-1837
