AXONE Micro III 1V/DES : 1 Vitesse désenfumage Coffret de relayage

AXONE Micro III 1V/DES : 1 Vitesse désenfumage

Coffret de relayage

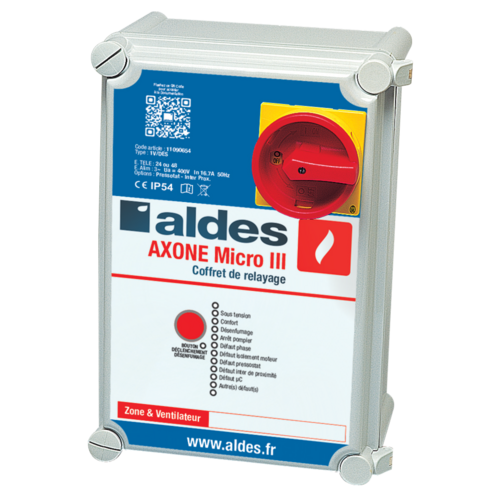

AXONE Micro III 1V/DES est un coffret de relayage précâblé et certifié NF permettant de piloter des ventilateurs de désenfumage.
AXONE Micro III 1V/DES : 1 Vitesse désenfumage AXONE Micro III 1V/DES : 1 Vitesse désenfumage
AXONE Micro III 1V/DES : 1 Vitesse désenfumage
AXONE Micro III 1V/DES est un coffret de relayage certifié NF permettant de piloter le ventilateur de désenfumage dans les locaux tertiaires et industriels. Relié au CMSI entre le TGBT et le ventilateur, il gère des éventuels défauts avec un affichage en face avant, mémorise les 5 derniers défauts, actionne le ventilateur sur ordre du CMSI, arrête le ventilateur et le positionne en mode attente.

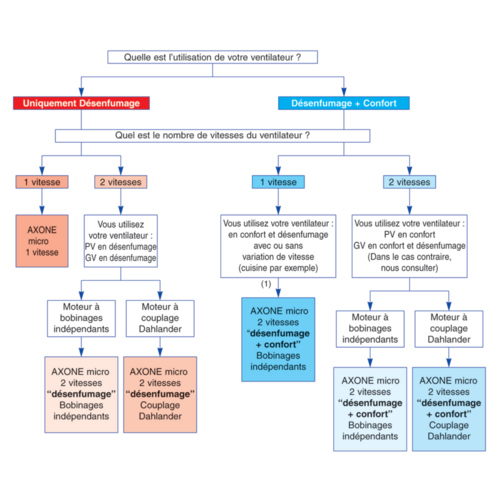

L'AXONE Micro III 1V/DES correspond à une seule vitesse de désenfumage possible.
AXONE Micro III 1V/DES : 1 Vitesse désenfumage

Les + produits

  • version avec interrupteur et pressostat intégrés : idéal pour coffret installé à moins de 2 m du ventilateur,
  • câblage facilité,
  • mémorisation et consultation des 5 derniers défauts.

Sur ordre du CMSI, AXONE Micro III 1V/DES actionne le ventilateur en mode désenfumage. Sur ordre de la commande arrêt pompier il arrête le ventilateur et passe en mode "défaut". Puis, par la commande de réarmement, il passe en mode "attente".

  • certifié NF,
  • certifié IP 54 par un laboratoire indépendant,
  • désenfumage uniquement,
  • pour moteur 1 vitesse triphasé 400 V ou 230 V, et moteur monophasé 230 V,
  • coffret disponible en 2 modèles,
  • contrôle d’isolement de la ligne «aval» au coffret, réglage usine à 500 k,
  • contrôle des phases «amont» : vérifie la présence et la non inversion des phases,
  • mémorise l’état du coffret lors d’une coupure d’alimentation, lors du retour de tension, le coffret reprend l’état initial,
  • affichage clair de l'état et du défaut eventuel en face avant, sans ouverture du coffret,
  • mémorisation et consultation des 5 derniers défauts.
  • Affichage clair de l'état et du défaut eventuel en face avant, sans ouverture du coffret.

>2 versions :

    • coffret de base,
    • coffret avec interrupteur de proximité et pressostat intégré (IPDP) sur 4,7 et 16,7 A Tri 400V.
  • 2 mini-boutons poussoirs à l’intérieur du coffret afin d’effectuer un cycle complet :
    • simulation d’un ordre arrêt pompier
    • simulation d’un ordre de réarmement.
  • installer le coffret de relayage à proximité du TGBT ou à proximité du ventilateur,
  • fixer le coffret sur mur ou sur sol, de préférence avec le support terrasse recommandée,
  • pour une mise en oeuvre en extérieur, utiliser le support terrasse,
  • utiliser les pattes de fixation murales en cas de fixation du support terrasse contre un mur.
Références Taille
11090656 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 100A

T2

11090646 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
11090647 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Int.Prox+press. 20-300 Pa
11090650 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A + Inter Proximité

T0

11090652 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A

T0

11090653 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 25.4A

T0

11090654 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 43.3A

T1

11090655 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 63.3A

T1

11090657 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Inter Proximité+Pressostat

T0

11090658 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 230 V - 16.7A

T0

11090660 - Axone Micro III-1 Vitesse/Désenfumage- Monophasé 230 V - 16.7A

T0

11090648 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A
11090649 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
AXONE Micro III 1V/DES : 1 Vitesse désenfumage
Références H (mm) L (mm) P (mm)
11090656 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 100A

500

400

210

11090646 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat

280

190

130

11090647 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Int.Prox+press. 20-300 Pa

280

190

130

11090650 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A + Inter Proximité

280

190

130

11090652 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A

280

190

130

11090653 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 25.4A

280

190

130

11090654 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 43.3A

400

300

150

11090655 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 63.3A

400

300

150

11090657 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Inter Proximité+Pressostat

280

190

130

11090658 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 230 V - 16.7A

280

190

130

11090660 - Axone Micro III-1 Vitesse/Désenfumage- Monophasé 230 V - 16.7A

280

190

130

11090648 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A

280

190

130

11090649 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat

280

190

130

Références Intensité nominale (A)
11090656 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 100A

100

11090646 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat

4,7

11090647 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Int.Prox+press. 20-300 Pa

16,7

11090650 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A + Inter Proximité

16,7

11090652 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A

16,7

11090653 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 25.4A

25,4

11090654 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 43.3A

43,3

11090655 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 63.3A

63,3

11090657 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Inter Proximité+Pressostat

16,7

11090658 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 230 V - 16.7A

16,7

11090660 - Axone Micro III-1 Vitesse/Désenfumage- Monophasé 230 V - 16.7A

16,7

11090648 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A

4,7

11090649 - Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat

4,7

Références produits et accessoires

  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 100A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 100A
    11090656
    3934,14 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
    11090646
    1975,74 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Int.Prox+press. 20-300 Pa
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Int.Prox+press. 20-300 Pa
    11090647
    2399,72 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A + Inter Proximité
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A + Inter Proximité
    11090650
    2020,62 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A
    11090652
    1761,54 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 25.4A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 25.4A
    11090653
    2369,46 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 43.3A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 43.3A
    11090654
    3086,52 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 63.3A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 63.3A
    11090655
    3690,36 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Inter Proximité+Pressostat
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 16.7A+Inter Proximité+Pressostat
    11090657
    2064,48 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 230 V - 16.7A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 230 V - 16.7A
    11090658
    2914,14 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Monophasé 230 V - 16.7A
    Axone Micro III-1 Vitesse/Désenfumage- Monophasé 230 V - 16.7A
    11090660
    2914,14 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A
    11090648
    1654,44 (H.T.)
  • Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
    Axone Micro III-1 Vitesse/Désenfumage- Triphasé 4.7A+Inter Proximité+Pressostat
    11090649
    1975,74 (H.T.)
