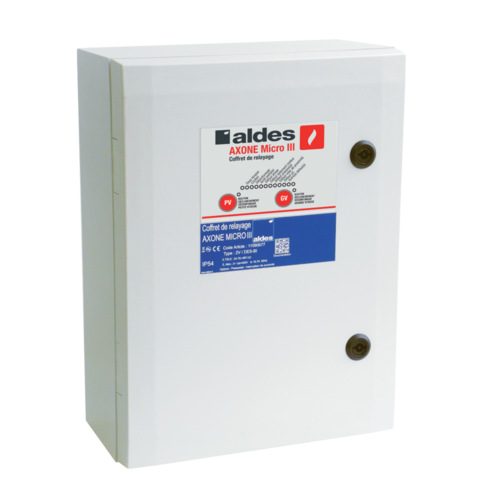

AXONE Micro III 2V/DES : 2 Vitesses désenfumage

Sur ordre du CMSI, AXONE Micro III 2V/DES actionne le ventilateur en mode désenfumage. Sur ordre de la commande arrêt pompier il arrête le ventilateur et passe en mode "défaut". Puis, par la commande de réarmement, il passe en mode "attente".

• certifié NF,
• certifié IP 54 par un laboratoire indépendant,
• désenfumage 2 vitesses uniquement,
• pour moteur 2 vitesses triphasé 400 V à bobinages indépendants (BI) et à couplage Dahlander (DAH),
• 2 versions :
  • coffret de base,
  • coffret avec un interrupteur de proximité et 2 pressostats intégrés (IPDP) sur 16,7 A.
• affichage clair de l'état et du défaut eventuel en face avant, sans ouverture du coffret,
• 2 boutons poussoir Désenfumage (PV et GV) en face avant,
• 2 mini-boutons poussoirs à l’intérieur du coffret :
  • simulation d’un ordre arrêt pompier,
  • simulation d’un ordre de réarmement.
• contrôle d’isolement de la ligne «aval» au coffret, réglage usine à 500 k,
• contrôle des phases «amont» : vérifie la présence et la non inversion des phases,
• mémorise l’état du coffret lors d’une coupure d’alimentation, lors du retour de tension, le coffret reprend l’état initial,

mémorisation et consultation des 5 derniers défauts.

• spécificités par rapport à un moteur 1V :
  • deux lignes de puissance provenant de l’AXONE Micro vers le moteur : BPV et BGV,
  • deux lignes provenant du CMSI pour ordonner le désenfumage en petite ou grande vitesse : JPV et JGV,
  • un pressostat supplémentaire pour obtenir une position de sécurité par vitesse : MPV et MGV,
  • une synthèse des défauts supplémentaire et indépendante pour obtenir une information "attente" par vitesse : NPV et NGV.
• mémorisation et lecture des 5 derniers défauts,

• installer le coffret de relayage à proximité du TGBT ou à proximité du ventilateur.
• fixer le coffret sur mur ou sur sol, de préférence avec le support terrasse recommandé,
• pour une mise en oeuvre en extérieur, utiliser le support terrasse,
• utiliser les pattes de fixation murales en cas de fixation du support terrasse contre un mur.
