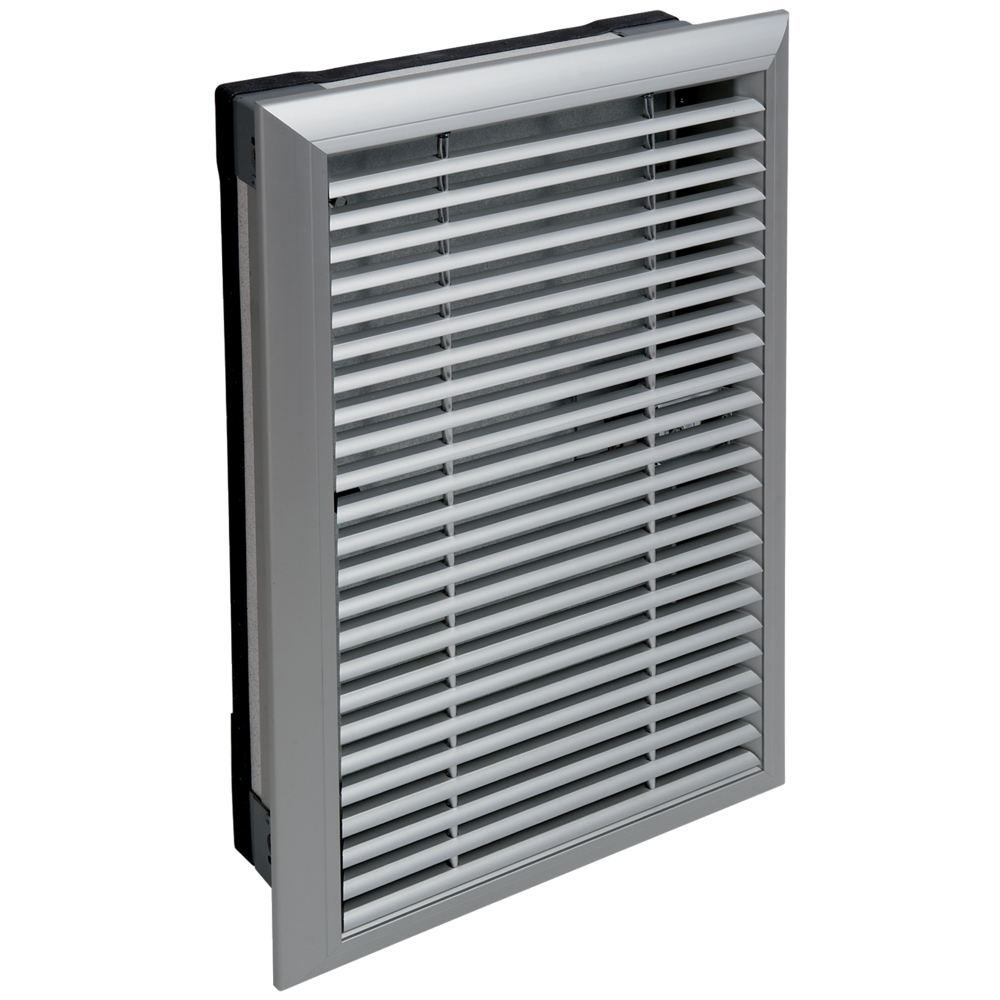

OPTONE®-H
Volet de désenfumage
OPTONE®-H
Volet de désenfumage
Le volet OPTONE-H est utilisé pour le désenfumage des circulations de bâtiments d'habitation classés 3e B ou 4e famille.
OPTONE®-H

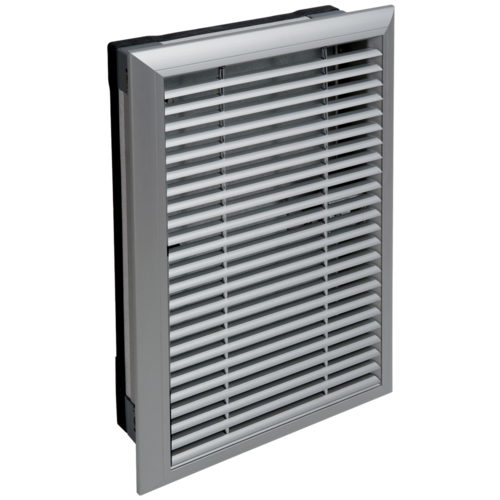

Le volet OPTONE-H est utilisé pour le désenfumage des circulations de bâtiments d'habitation classés 3e B ou 4e famille. Il est idéal pour une installation sur un conduit standard 400x500 mm (20dm²). Le volet OPTONE-H est équipé d'un déclencheur à émission de courant 24 V. Cependant, il n'est pas équipé de contacts de signalisation et ne peut pas en recevoir.
Les + produits
- enjoliveur métallique, esthétique et anti-vandalisme,
- faible profondeur de débattement,
- entrée et sortie des câbles simplifiées.

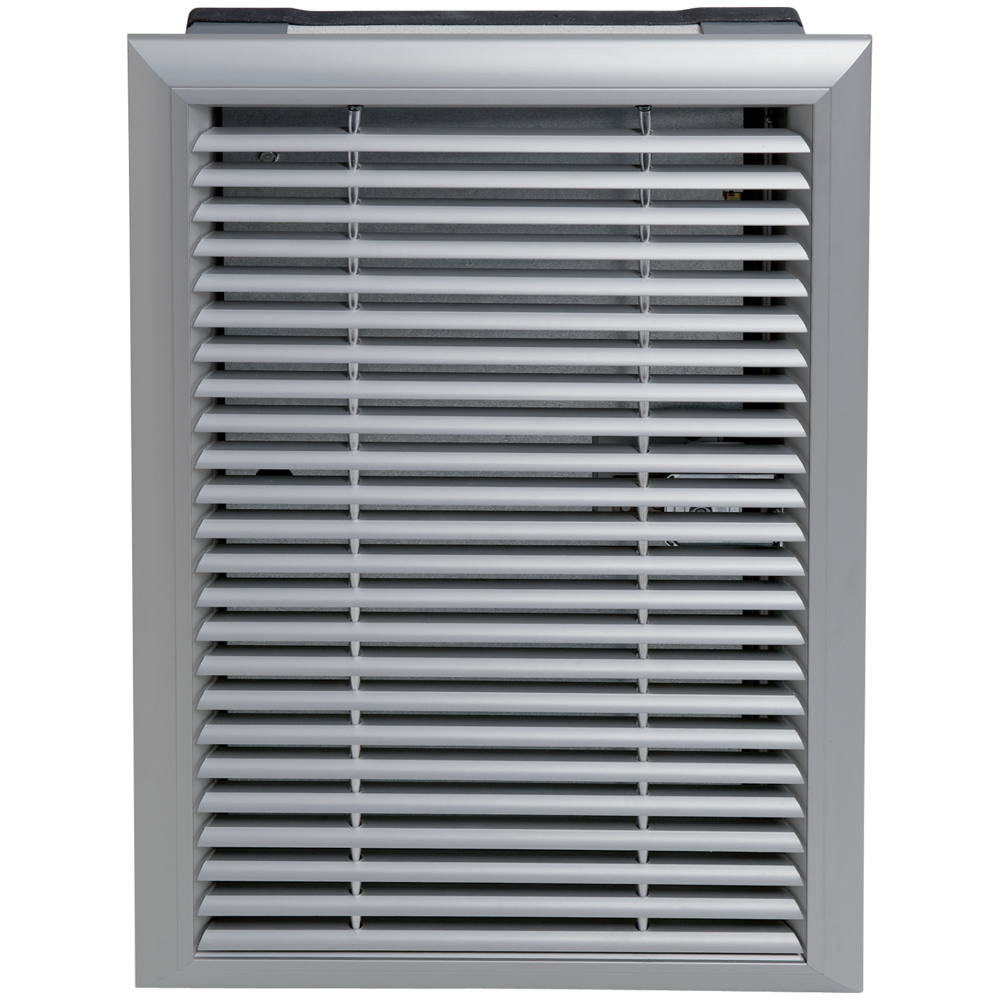

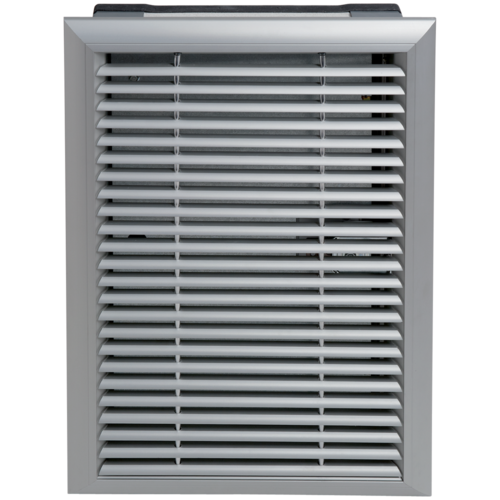

- grille esthétique avec noyau amovible,
- stock national pour un délai court,
- emballage individuel,
- enjoliveur de protection esthétique et électrique

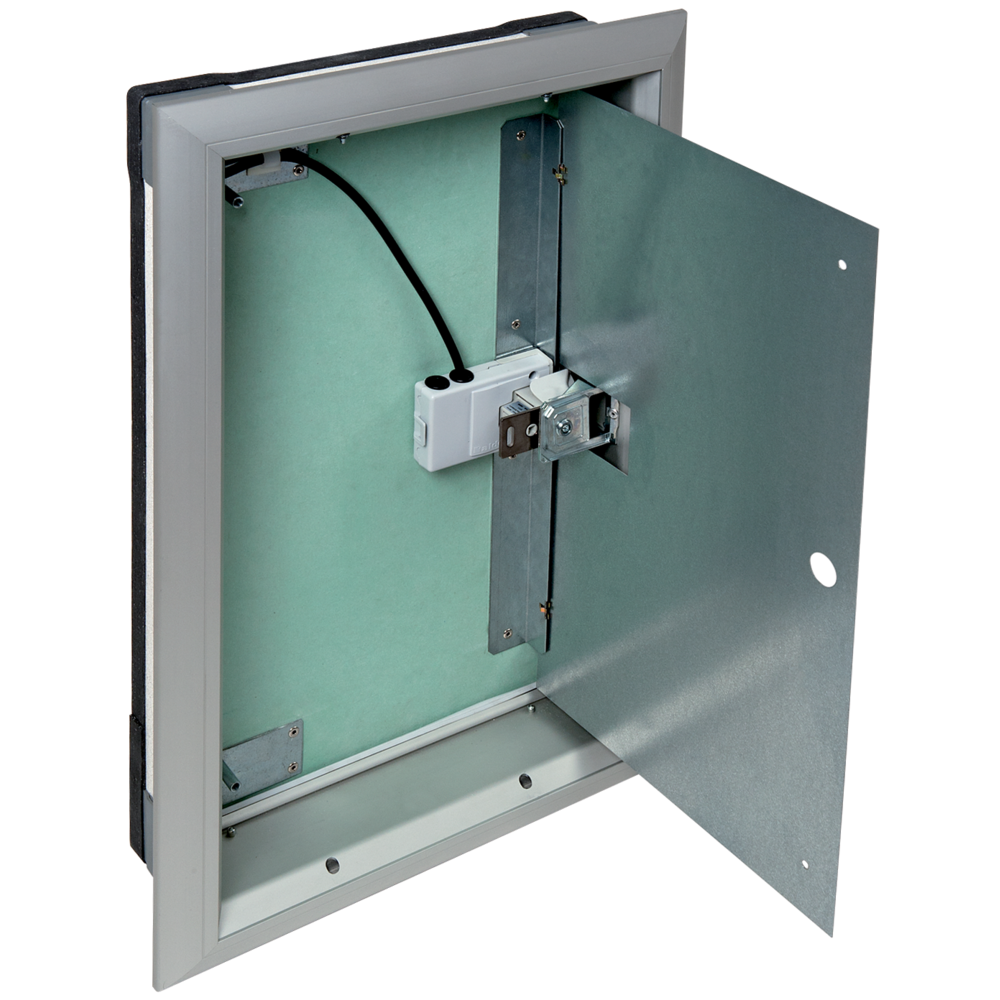

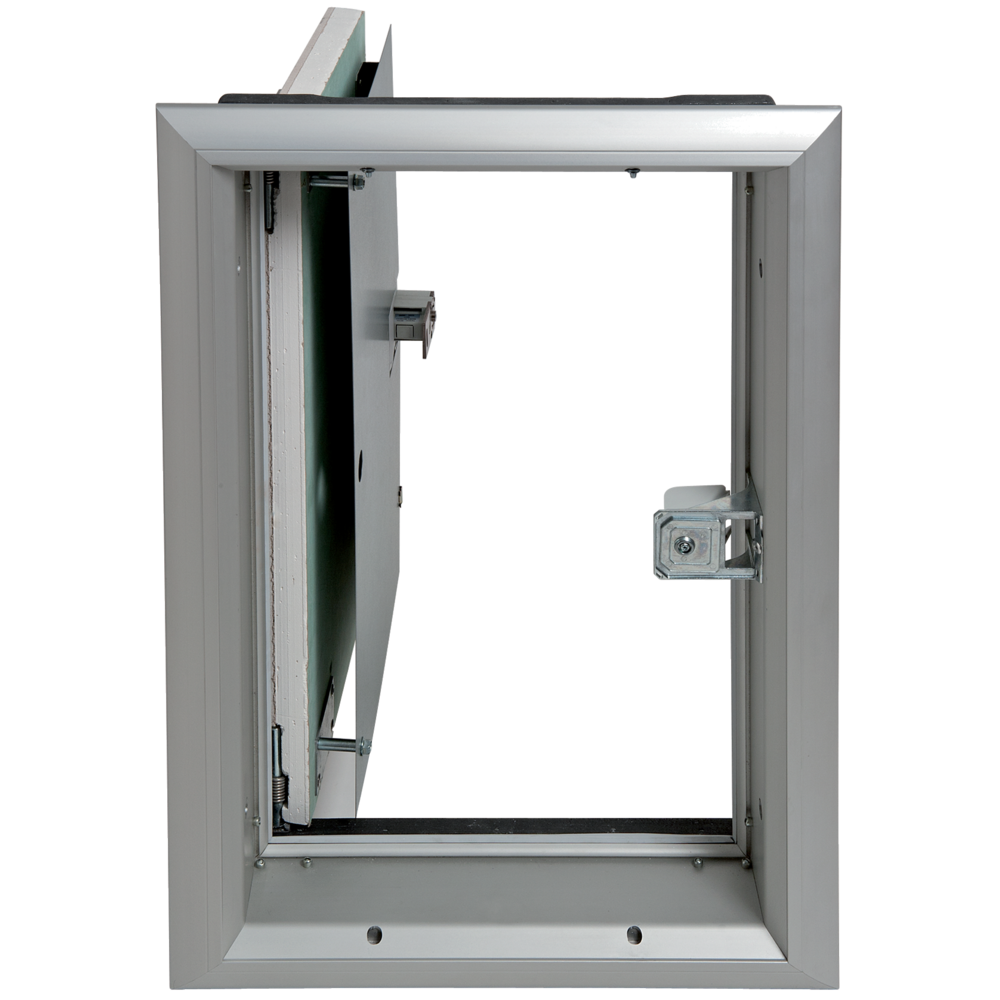

Le volet est fermé en position d'attente il s'ouvre sur ordre du tableau de controle et de signalisation ORDONE et passe ainsi en position de sécurité.
- conforme au marquage CE selon EN 12101-8.
- passage libre de 20,3 dm2,
- 1er volet de désenfumage classé EI 60 S conforme à la norme européenne NF-EN1366-10,
- volet identique pour évacuation des fumées (VH) et amenée d'air (VB),
- coupe-feu 1h conformément à l'arrêté du 31 janvier 1986. Idéal pour une installation sur conduit standard 400 x 500 mm,

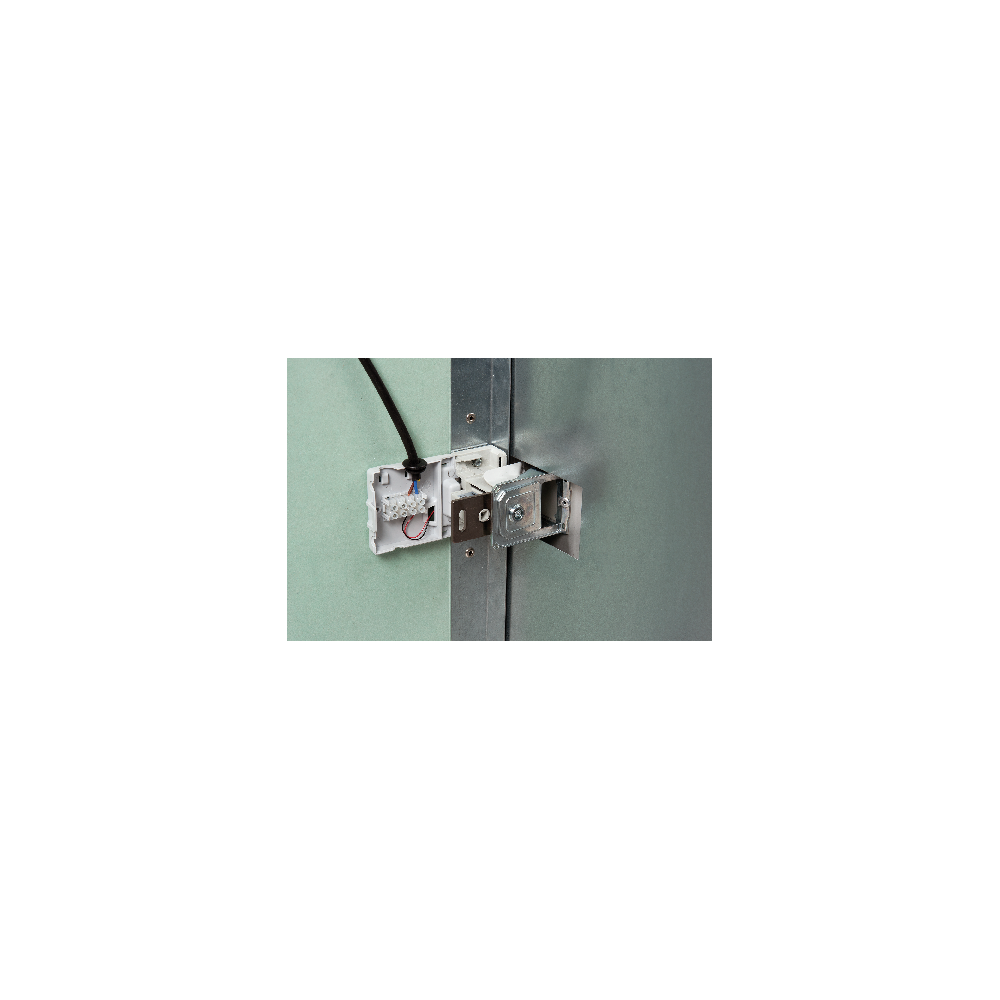

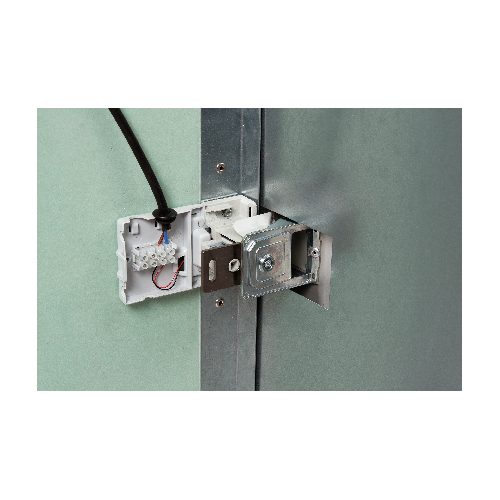

- déclencheur électromagnétique VDS 24 Vcc auto réarmable,
- montage du contre cadre possible en usine,
- passage des câbles électriques prévu,
- grille avec noyau amovible,
- bornier de raccordement : protégé par un capot plastique,
- emballage individuel,
- pour un volet munis de contacts de signalisation, utiliser la gamme de volet OPTONE T.
-
contre cadre :
- en acier galvanisé 20/10 mm,
- adapté pour mise en œuvre sur béton et sur matériau léger type Promatect, Supalux
ou tecniver,
-
- percé pour faciliter le passage des câbles électriques,
- muni de pattes de scellement et de trous de fixation pour recevoir les vis du volet.
- réversible haut/bas,
- profondeur de 70 mm pour une bonne tenue mécanique.
- sens de montage: "feu dans le conduit",
- en applique sur un conduit de désenfumage CF 1h.
- fixation de OPTONE-H sur son contre-cadre recommandée,
-

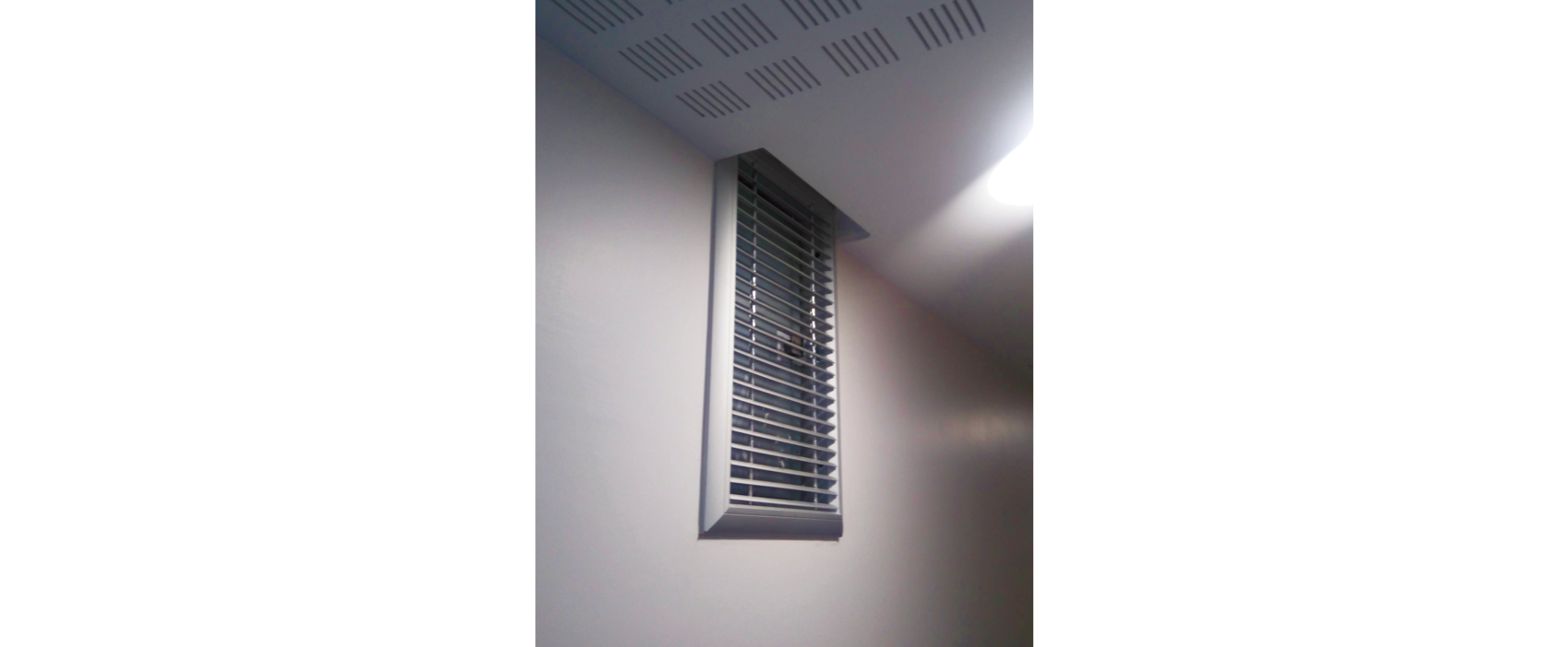

installation du volet OPTONE-H clips en haut afin de positionner le noyau d'ailettes :
- vers le bas pour un volet VB,
- vers le haut pour un volet VH.
- pour mise en oeuvre avec contre cadre scellé sur conduit béton, ajouter au moins 10 mm pour le scellement,
- autre dimension utiliser la gamme OPTONE.
Références | Section de passage d'air libre (dm²) | Section de passage d'air libre (mm x mm) | Matière de l'isolant |
---|---|---|---|
11044000 - OPTONE®-H + Grille 1/1V - VDS24 - 400x650 | 20,3 |
343 x 593 |
|
11044003 - OPTONE®-H Classic 1/1V-VDS 24 - 400X650 | 20 |
Références | L x H (mm) | Cote pénétrante du volet (hors cadre) (mm) | Hors tout grille = hors tout volet (mm) | Profondeur minimum du conduit (mm) | Réservation avec contre-cadre (sans scellement) (mm) |
---|---|---|---|---|---|
11044000 - OPTONE®-H + Grille 1/1V - VDS24 - 400x650 | 400 x 650 |
483 x 633 |
443 x 693 |
425 |
400 x 650 |
11044003 - OPTONE®-H Classic 1/1V-VDS 24 - 400X650 | 400 x 650 |
