SOS VELONE®
Désenfumage habitat collectif
SOS VELONE®
SOS VELONE®
Equipements compatibles :
>Tourelle de désenfumage ALDES VELONE® 4.5, 7.2, 10.5
> Coffret de relayage ALDES AXONE MICRO III 1V-DES
> Tableau de désenfumage ALDES ORDONE ou Centraliseur de Mise en Sécurité Incendie avec AES 24V et fonctionnant à émission 24 Vcc (48 V sur demande )
> Boitier à clé, action non maintenue, ALDES code 11057600 pour la fermeture de SOS VELONE.
Composition du kit SOS VELONE® ( 2 sous-ensembles ) :

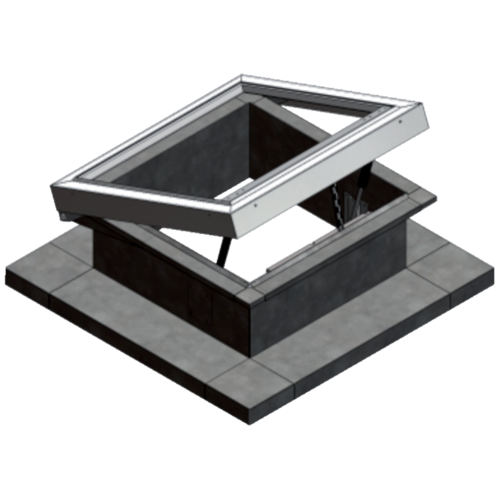

> La base métallique, appelée réhausse ou souche qui reçoit SOS VELONE. Equipée de 2 vérins oléopneumatiques et d'un actionneur à chaîne.
> Le coffret pour l'asservissement électrique qui fait l'interface entre l'AXONE et le BCE de l'ORDONE. Ce coffret de dimensions 175 x 130 x 80 mm pourra se positionner sous le chapeau de VELONE® ou à l'intérieur du bâtiment par exemple, à proximité du BCE.
Caractéristiques de l'actionneur à chaînes :
Cet actionneur permet l'ouverture et la fermeture de SOS VELONE, il est électrique et fonctionne sous 24 Vcc. Il est fixé sur la base métallique à l'aide d'une console de fixation permettant le basculement de la chaine.
En cas d'obstacle entre l'ouvrant et le dormant, l'actionnement s'arrête immédiatement et n'endommage ni la tourelle ni l'actionneur.
La faible dimmension de l'actionneur n'entraine aucune gêne dans l'extraction de l'air. La chaine est en inox.
> Consommation électrique : 0.65 A sous 24 Vcc
> Force de poussée et de traction : 200 N
> Force de maintien : 4000 N.
> Dimensions : 361x30x41 mm
> Certifications CE et TUV : 2379/04
>Tourelle de désenfumage ALDES VELONE® 4.5, 7.2, 10.5
> Coffret de relayage ALDES AXONE MICRO III 1V-DES
> Tableau de désenfumage ALDES ORDONE ou Centraliseur de Mise en Sécurité Incendie avec AES 24V et fonctionnant à émission 24 Vcc (48 V sur demande )
> Boitier à clé, action non maintenue, ALDES code 11057600 pour la fermeture de SOS VELONE.
Composition du kit SOS VELONE® ( 2 sous-ensembles ) :
> La base métallique, appelée réhausse ou souche qui reçoit SOS VELONE. Equipée de 2 vérins oléopneumatiques et d'un actionneur à chaîne.
> Le coffret pour l'asservissement électrique qui fait l'interface entre l'AXONE et le BCE de l'ORDONE. Ce coffret de dimensions 175 x 130 x 80 mm pourra se positionner sous le chapeau de VELONE® ou à l'intérieur du bâtiment par exemple, à proximité du BCE.
Caractéristiques de l'actionneur à chaînes :
Cet actionneur permet l'ouverture et la fermeture de SOS VELONE, il est électrique et fonctionne sous 24 Vcc. Il est fixé sur la base métallique à l'aide d'une console de fixation permettant le basculement de la chaine.
En cas d'obstacle entre l'ouvrant et le dormant, l'actionnement s'arrête immédiatement et n'endommage ni la tourelle ni l'actionneur.
La faible dimmension de l'actionneur n'entraine aucune gêne dans l'extraction de l'air. La chaine est en inox.
> Consommation électrique : 0.65 A sous 24 Vcc
> Force de poussée et de traction : 200 N
> Force de maintien : 4000 N.
> Dimensions : 361x30x41 mm
> Certifications CE et TUV : 2379/04
- En mode attente, SOS VELONE® est fermé, VELONE est à l'arrêt
-
En mode désenfumage, SOS VELONE® sonde le pressotat qui mesure la dépression à l'interieur du conduit :
- En fonctionnement normal de désenfumage, la tourelle VELONE® fonctionne et le pressostat mesure une depression effective SOS VELONE® reste fermée.

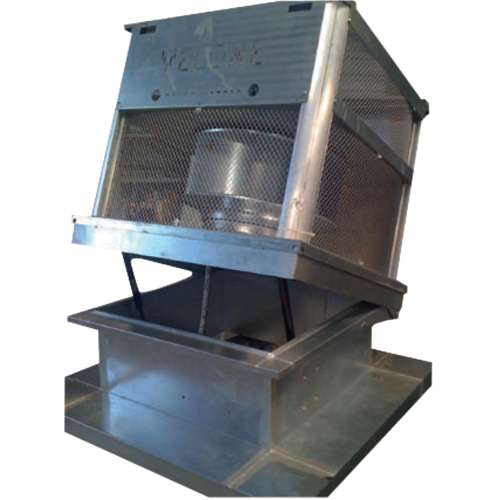

- En cas de défaut de la tourelle, le pressostat constate le manque de pression dans le conduit SOS VELONE® prend le relais et s'ouvre pour libérer 20 dm² de passage utile au désenfumage naturel
- L'arrêt pompier n'est pas compatible avec S.O.S VELONE.
-
SOS VELONE® est prévu pour :
- "Chapeauter" un conduit en version "réhausse"
- Se fixer sur une térasse plate en version "souche térasse"
- Se fixer sur une toiture pentue en version "souche toiture" (pente à indiquer)

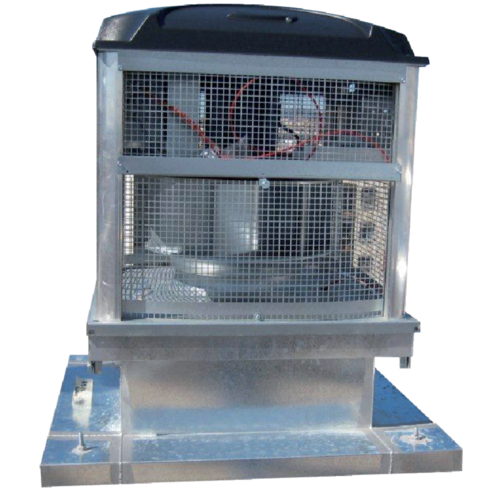

- La tourelle de désenfumage VELONE® 4.5, 7.2 ou 10.5 vient recouvrir naturellement SOS VELONE. La fixation se fait aux 4 angles à l'aide des vis fournies.
