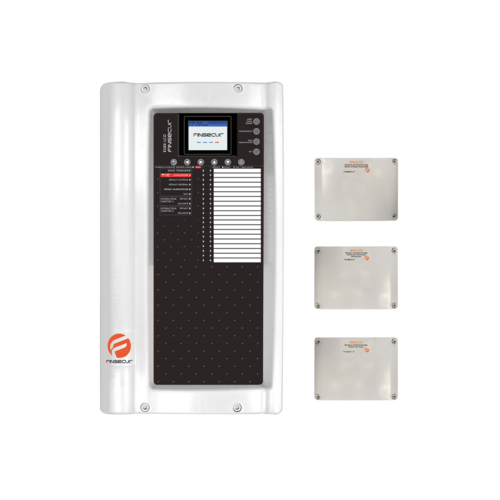

Tableau de désenfumage ORDONE Désenfumage habitat collectif

Tableau de désenfumage ORDONE

Désenfumage habitat collectif

De type "adressable", le tableau de désenfumage ORDONE permet de réaliser un gain important sur les câbles.
Tableau de désenfumage ORDONE
Tableau de désenfumage ORDONE
De type "adressable", le tableau de désenfumage ORDONE permet de réaliser un gain important sur les câbles dans les habitats collectifs. Grâce à l'utilisation de boîtiers d'étage adaptés, le nombre de câbles est minimum (1 pour la ligne puissance 230 V - 1 pour la ligne télécommande des volets - 1 éventuel pour la ligne de contrôle de position des volets).
Tableau de désenfumage ORDONE

Les + produits

  • tableau de type «adressable» : gain important sur les câbles,
  • nouveau: boîtier B.C.E pour la gestion de l’extraction,
  • nouveau: boîtier B.N.S pour la gestion de l’ascenseur.
  • module MDR pour un raccordement fiable des volets sur les boîtiers d'étage.

Le tableau de désenfumage ORDONE permet de localiser l'origine de l'alarme et de fournir automatiquement la commande de désenfumage grâce à l'utilisation de boîtiers d'étage adaptés.

  • capacité : 16 zones = 16 étages sur 1 bus, ou 8 étages sur 2 bus,
  • 2 boîtiers BCE max (1 par bus),
  • 4 boîtiers BNS max,
  • alimentation secteur : 230V + 10 %-15 % - 50 Hz,
  • consommation sur secteur : max 12 W,
  • tension nominale : 24 Vcc,
  • 2 sorties de commande temporisées pour ventilateur de désenfumage,
  • source secondaire : 2 batteries 12 V / 7 Ah au plomb, sans entretien (fournies),
  • autonomie sur batteries : 12 heures en veille suivi de 1 heure de mise en sécurité,
  • commande ventilateur : par contact NO 1A 30 vcc, temporisée à 10 s,
  • contact report : Alarme Feu x 2, Dérangement inverseur 1 A 30 vcc,

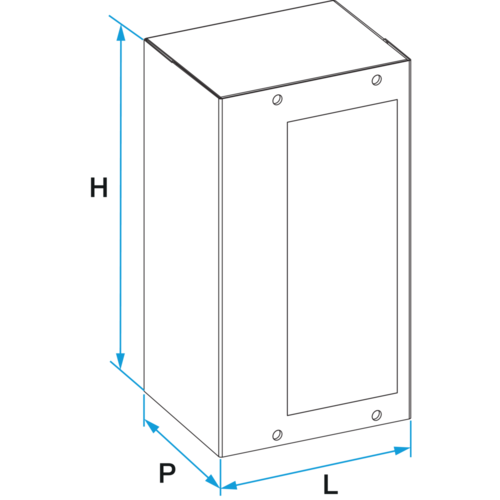

->dimensions (mm) : Largeur x Hauteur x Profondeur = 265 x 482 x 120.

  • boitier d'étage BEA :
    • dimensions (mm) : L x H x P = 190 x 150 x 90,
    • au delà de 3 volets pour 1 BEA, prévoir une alimentation supplémentaire (nous

consulter).

  • modules MDR :
    • permettent d’éviter tout risque d’inversion de polarité lors de la mise en place des diodes,
    • modules précâblés avec diode incorporée,
    • MDR noirs = modules intermédiaires,
    • MDR rouges = fin de ligne, destinés au dernier volet de chaque étage.
  • boîtier de commande extraction BCE :
    • gère automatiquement l’ouverture de l’ouvrant naturel en cas de défaillance du ventilateur de désenfumage,
    • sortie coffret de relayage 24 V, à émission,
    • sortie registre tirage naturel 24 V max, à émission,
    • contact inverseur commande registre tirage naturel,
    • dimensions (mm) : L x H x P = 190 x 150 x 90.
  • boîtier de non stop ascenseur BNS :
    • assure le non stop ascenseur,
    • nombre de contacts = 16 (1 par niveau), NO ou NF,
    • dimensions (mm) : L x H x P = 190 x 150 x 90.
  • fixer le tableau de désenfumage ORDONE,
  • boîtier BEA :
    • Installation à chaque niveau de l'immeuble dans la gaine technique.
  • boîtier BNS :
    • Installation à côté de la machinerie ascenseur.
  • boîtier BCE :
    • Installation à proximité du groupe d'extraction.
Matière de l'isolant

Références produits et accessoires

  • Tableau de désenfumage ORDONE
    Tableau de désenfumage ORDONE
    11044122
    3364,98 (H.T.)
  • Boîtier d'étage BEA
    Boîtier d'étage BEA
    11044123
    322,32 (H.T.)
  • Module de résistance MDR noir
    Module de résistance MDR noir
    11044125
    28,15 (H.T.)
  • Module de résistance MDR rouge fin de ligne
    Module de résistance MDR rouge fin de ligne
    11044126
    28,15 (H.T.)
  • Boîtier de Commande Extraction B.C.E
    Boîtier de Commande Extraction B.C.E
    11044127
    684,42 (H.T.)
  • Boîtier Non Stop ascenseur B.N.S
    Boîtier Non Stop ascenseur B.N.S
    11044128
    1186,26 (H.T.)

Documents

Showing 1 - y of document
  • Tableau de désenfumage ORDONE Notice d'installation, d'entretien, de Maintenance
    Notices
    3 Mo
