GFE 007 - Cadre Apparent Grille

GFE 007 - Cadre Apparent

Grille

Le cadre de la grille GFE 007 - Cadre Apparent offre une esthétique discrète dans le prolongement de la paroi, tout en couvrant la réservation.
GFE 007 - Cadre Apparent
Télécharger le fichier CAD Library
GFE 007 - Cadre Apparent

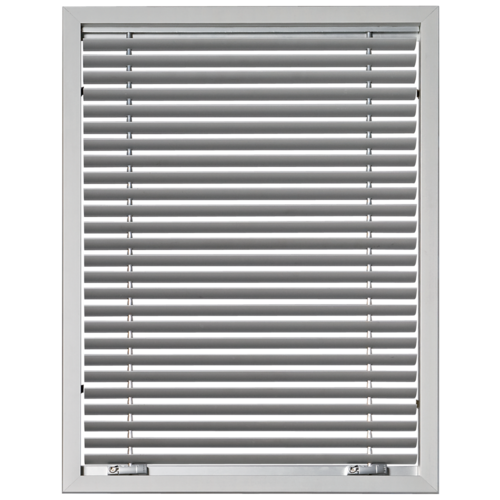

La grille GFE 007 - Cadre Apparent est à encastrer directement dans la paroi, devant le volet de désenfumage. La cadre apparent offre une esthétique discrète dans le prolongement de la paroi, tout en couvrant la réservation. La grille GFE 007 présente un noyau amovible verrouillé par l’astucieux clip 007 qui permet également de suspendre le noyau d’ailettes pour faciliter le réarmement du volet de désenfumage.
GFE 007 - Cadre Apparent

Les + produits

  • nouveau noyau amovible par clip 007 pour H ≤ 1 000 mm,

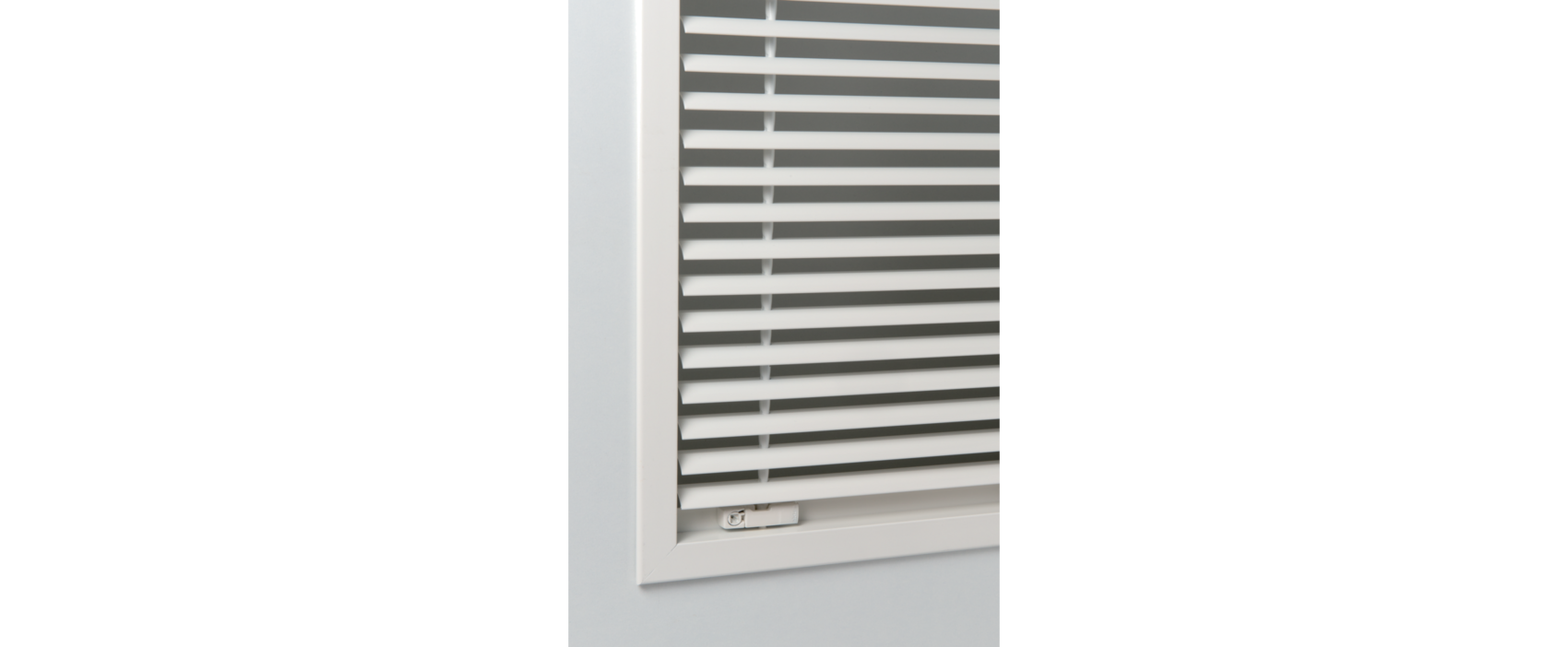

  • esthétique discrète dans le prolongement de la paroi,
  • peintures RAL disponibles (hors clip 007).
  • protection robuste du volet de désenfumage,
  • NOUVEAU : grille disponible dans l'offre ALDES Architect.

La grille esthétique GFE 007 - Cadre Apparent permet de protéger et d'habiller le volet de désenfumage en venant s'encastrer directement dans la paroi.

  • conforme au procès verbal de résistance :
    • recouvrement intégral du volet,
    • noyau d’ailettes identique à celui d’une GFA alu.
    • noyau d'ailettes amovible verrouillé par le clip 007,

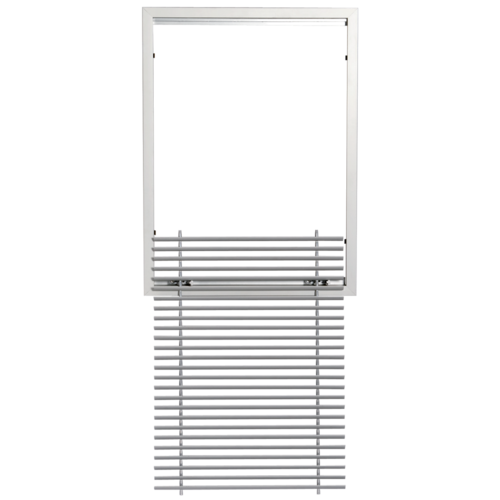

    • suspension du noyau d'ailettes possible grâce au clip 007.
  • cadre plat de 27 mm,
  • passage d'air ≥ 91,3%,
  • disponible pour des dimensions de réservation L x H :
    • 250 ≤ L ≤ 1 500 mm (au pas de 5 mm),
    • 250 ≤ H ≤ 1 000 mm (au pas de 5 mm).
  • choix des dimensions l et h suivant la règle :
    • L (grille) = Largeur hors tout du volet + 40 mm
    • H (grille) = Hauteur hors tout du volet + 80 mm
    • arrondir L et H au pas de 5 mm supérieur.
  • finitions :
    • aluminium anodisé en standard,
    • peinture epoxy haute résistance possible en fonction du RAL souhaité,
    • finition ALDES ARCHITECT : finition peinture métallisée ou à motif (bois, pierre, ...).
  • le saviez-vous ?
    • la désignation “GFE” indique que la grille s’encastre dans la paroi,
    • la désignation “007” indique que la grille est équipée du clip 007,
    • la désignation “cadre apparent” indique que la grille présente un cadre plat de 27 mm.
  • grille à encastrer dans la paroi,
  • fixation de préférence à l’aide de son contre cadre F4 à fixer sur la paroi,
  • équipée de clips spécifiques F3.
Matière de l'isolant Type de finition Couleur

Elégance

RAL au choix

GFE 007 - Cadre Apparent
Lmin x Hmin (mm) Lmax x Hmax (mm)

250 x 250

1500 x 1000

Références produits et accessoires

  • Grille GFE 007 cadre apparent
    Grille GFE 007 cadre apparent
    11045336
    à partir de 1,00 (H.T.)
