GFE 007 - Liseré Grille

GFE 007 - Liseré

Grille

Le cadre non apparent de la grille GFE 007 - Liseré offre une esthétique élégante et discrète tout en couvrant la réservation.
GFE 007 - Liseré
Télécharger le fichier CAD Library
GFE 007 - Liseré

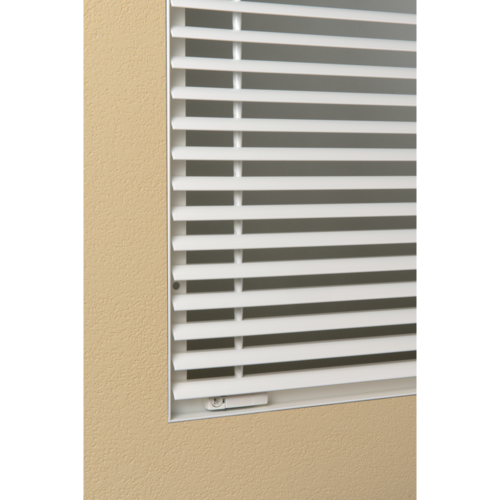

La grille GFE 007 - Liseré est à encastrer directement dans la paroi, devant le volet de désenfumage. Son cadre non apparent offre une esthétique élégante et discrète, seul un fin liseré est visible en face avant. La grille GFE 007 présente un noyau amovible verrouillé par l’astucieux clip 007 qui permet également de suspendre le noyau d’ailettes pour faciliter le réarmement du volet de désenfumage.
GFE 007 - Liseré

Les + produits

  • nouveau : noyau amovible par clip 007 pour H < 1 300 mm,
  • esthétique discrète dans le prolongement de la paroi,
  • existe en « grande hauteur » (du sol au plafond).
  • peintures RAL disponibles,
  • protection robuste du volet de désenfumage,
  • NOUVEAU : grille disponible dans l'offre ALDES Architect.

La grille esthétique GFE 007 - Liseré permet de protéger et d'habiller le volet de désenfumage en venant s'encastrer directement dans la paroi.

  • conforme au procès verbal de résistance :
    • recouvrement intégral du volet,
    • noyau d’ailettes identique à celui d’une GFA alu.

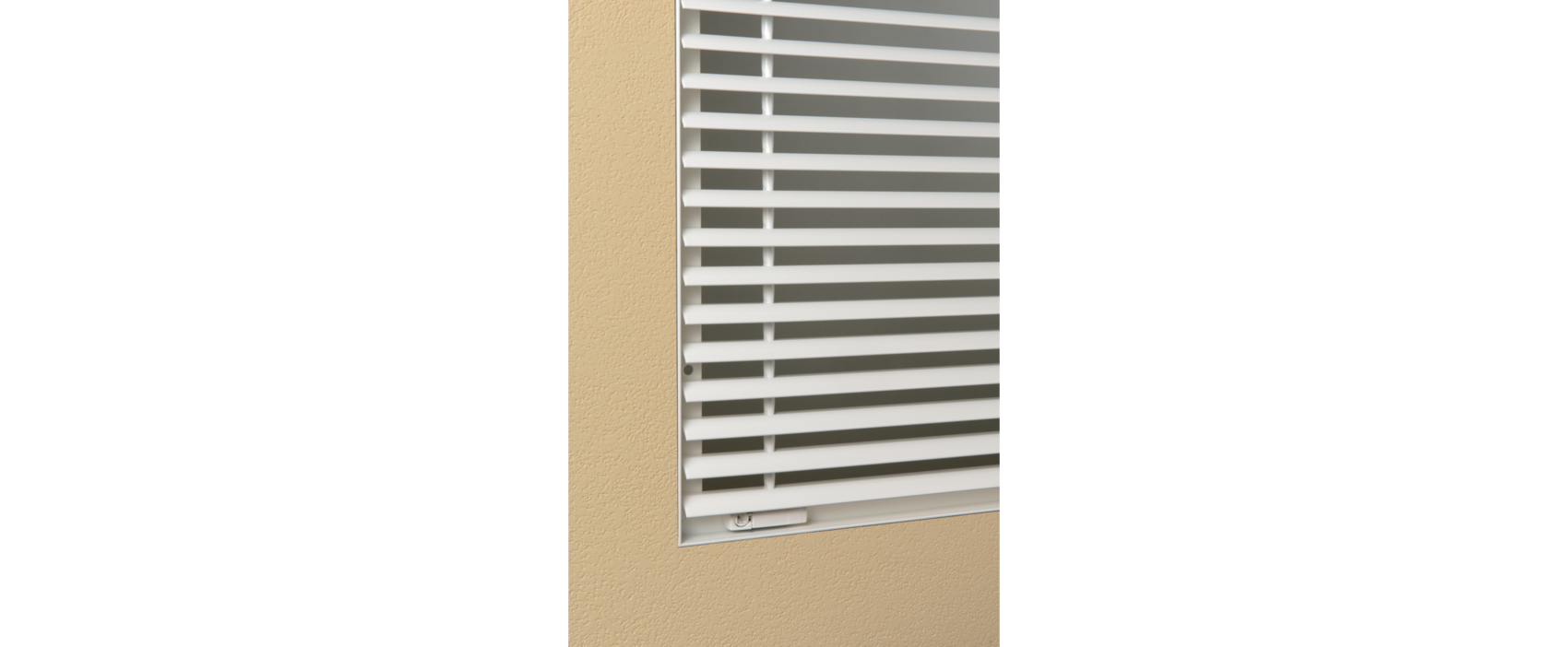

  • cadre non apparent : seul un fin liseré visible en face avant,
  • grille arrasante,
    • noyau d'ailettes amovible verrouillé par le clip 007,
    • suspension du noyau d'ailettes possible grâce au clip 007.
  • passage d'air ≥ 91,3%,
  • disponible pour des dimensions de réservation L x H :
    • 300 ≤ L ≤ 1 500 mm (au pas de 5 mm),
    • 100 ≤ H ≤ 1 300 mm (au pas de 5 mm).

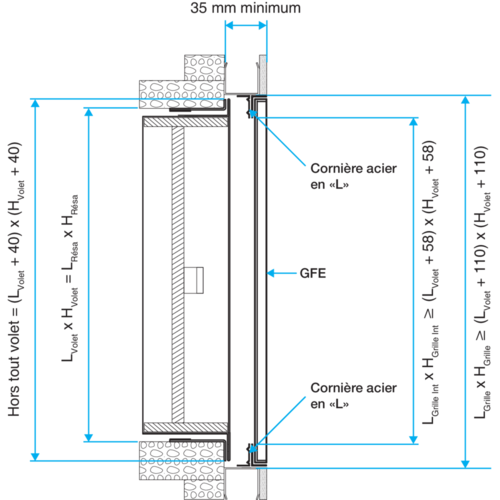

  • choix des dimensions l et h suivant la règle :
    • L (grille) = Largeur hors tout du volet + 70 mm,
    • H (grille) = Hauteur hors tout du volet + 70 mm,
    • arrondir L et H au pas de 25 mm supérieur.
  • finitions :
    • aluminium anodisé en standard,
    • peinture epoxy haute résistance possible en fonction du RAL souhaité,
    • finition ALDES ARCHITECT : finition peinture métallisée ou à motif (bois, pierre, ...).
  • le saviez-vous ?
    • la désignation “GFE” indique que la grille s’encastre dans la paroi,
    • la désignation “007” indique que la grille est équipée du clip 007,
    • la désignation “cadre apparent” indique que la grille présente un cadre plat de 27 mm.
  • grille à encastrer dans la paroi,
  • fixation du cadre par vis non fournies.
Matière de l'isolant Type de finition Couleur

Elégance

RAL au choix

GFE 007 - Liseré GFE 007 - Liseré
Lmin x Hmin (mm) Lmax x Hmax (mm)

300 x 100

1500 x 1300

Références produits et accessoires

  • Grille GFE 007 liseré
    Grille GFE 007 liseré
    11045337
    à partir de 1,00 (H.T.)
