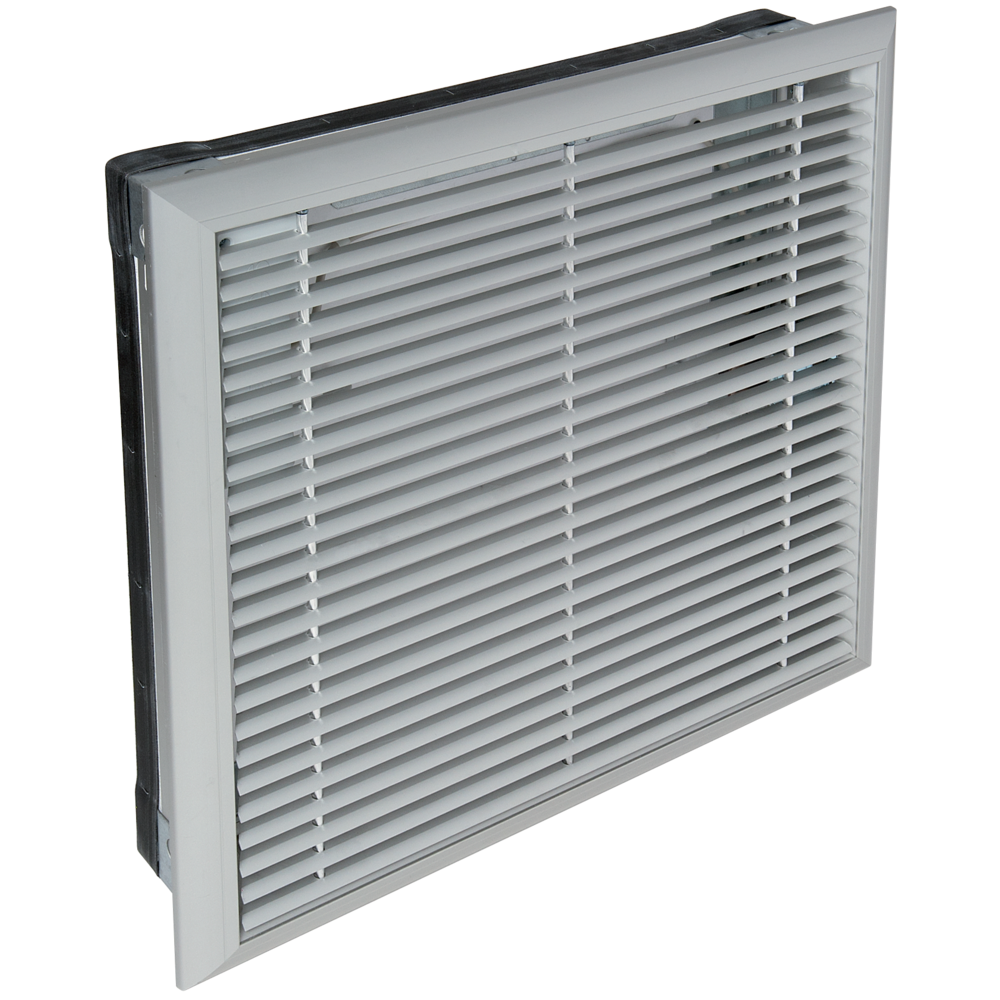

OPTONE® "+Grille" 1V

Le volet est fermé en position d'attente. Il s'ouvre sur ordre du CMSI et passe ainsi en position de sécurité.

• conforme au marquage CE selon EN 12101-8 : Certificat 1812-CPR-1053,
• classement de résistance au feu selon essai EN 1366-10 :
  • EI 90 (ved-i o) S - 1000 Pa - AA multi, conformément au § 7.2.4 de

l’EN 13501-4, qualifié sur conduit de désenfumage Promatect L500, Desenfire, Geostaf entre autre, et sur les conduits conformes à l’EN 1366-9 de même matériau et de même densité,

• conforme à la norme NF-S-61937-10,
• débit de fuite < 200 m3/h par m² de vantail sous 1 000 Pa,
• les pertes de charges volet seul (avec grille) :
  • en reprise : ∆p=2,083 .√(S_libre/(LxH)).(Q/S_libre)²,
  • en soufflage : ∆p=2,00 .√(S_libre/(LxH)).(Q/S_librel)²,
  • ∆p en Pa, S_libre en m², Q en m³.s-1, L et H en mm.
• passage libre (dm²) : 1 V = ((L-57) x (H-57) -14 147) / 10 000.

• volet motorisable,
• mécanisme de commande électrique protégé par un boîtier,
• contre-cadre en acier d’épaisseur 20/10 mm,
• cadre de la grille fusionné au volet,
• cotes nominales L x H du volet = cotes d’encastrement (réservation) de son contre-cadre, fixé sans scellement,
• système de verrouillage positionné sur le vantail, donc plus de surface libre,
• passage des câbles électriques prévu,
• système de verrouillage équipé d’un déclencheur électromagnétique auto-réarmable,
• boîtier de raccordement évolutif,
• options disponibles :
  • enjoliveur en acier galvanisé, RAL au choix,
  • noyau verrouillable,
  • anti-retour (necessaire en amenée d'air si la vitesse dans la gaine est supérieure à 7m/s),
• montage avec contre cadre possible en usine.

• les volets “multi-compartiment” conviennent pour les applications “mono-compartiment”,
• dépression maximale : - 1 000 Pa,
• sens du feu : respecter le feu à l’intérieur du conduit de désenfumage (lorsque le volet est fermé),
• utilisation du contre cadre fortement recommandée,
• utilisation du logiciel CONCEPTOR DESENFUMAGE recommandée pour définir les cotes d’emplacement du contre-cadre,
• si contre cadre fixé (sans jeu) cotes nominales LxH du volet = cotes réservation,
• si contre cadre scellé, ajouter l’épaisseur du scellement à L et H,
• utiliser la fiche d’implantation détaillée pour la bonne mise en place des volets,
• volet réversible “haut/bas”,
• volet encastré en applique d’un conduit de désenfumage vertical,
• fixation par 4 vis auto perceuses fournies, en face avant dans les perçages du contre-cadre.
