Le caisson piquage pour relevé d'étanchéité permet de joindre et de rendre accessible le réseau collecteur vertical et le réseau horizontal.
Caisson Piquage pour relevé d’étanchéité : CPT
Caisson Piquage pour relevé d’étanchéité : CPT

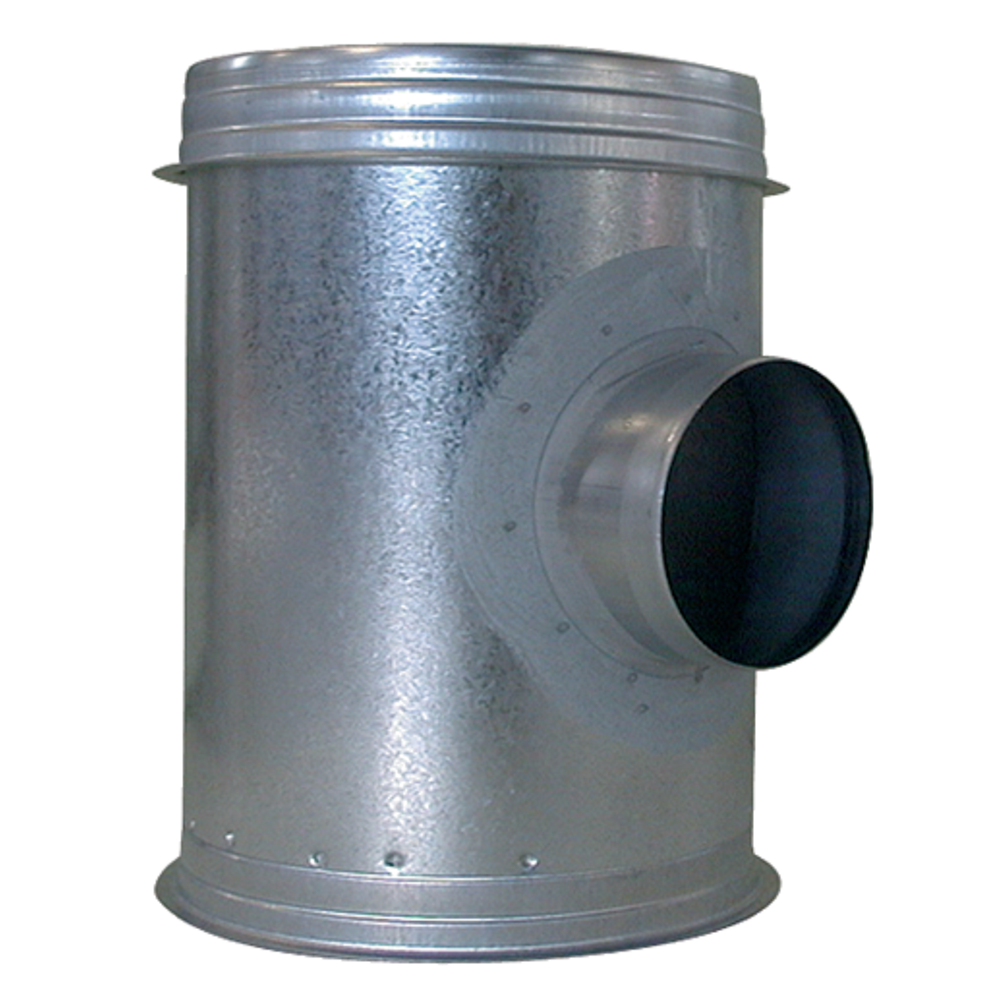

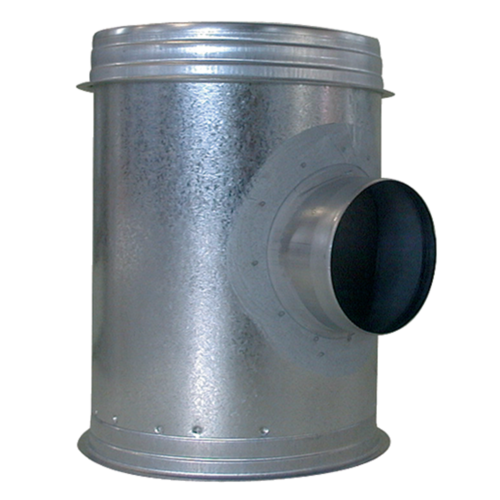

Le caisson piquage (ou Té-souche) pour relevé d'étanchéité est un accessoire aéraulique en acier galvanisé qui permet de joindre le réseau collecteur vertical et le réseau horizontal tout en assurant, conformément aux exigences des DTU 68.1 et 68.2, l'accessibilité à la colonne verticale et au réseau horizontal. Il est spécifique aux colonnes débouchant en combles ou en terrasses des locaux tertiaires et des logements collectifs, pour lesquelles le relevé d'étanchéité est réalisé après la pose du caisson piquage. Le caisson piquage est équipé d'un jonc d'arrêt sur le corps du caisson pour maintenir le bouchon en position stable et ainsi limiter le risque de fuites.
Caisson Piquage pour relevé d’étanchéité : CPT

Les + produits

  • possibilité de réaliser le relevé d'étanchéité après la pose du caisson piquage,
  • accessibilité à la colonne préservée.
  • gamme disponible du diamètre 125 au diamètre 500,
  • Ø B - Ø A ≥ 100 mm permettant la réalisation du relevé d'étanchéité en terrasse,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • matériel conforme aux exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique",
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre),
  • mise en oeuvre avec un Fourreau traversée de Terrasse : FT.
Matériau principal Matière de l'isolant

Acier galvanisé

Caisson Piquage pour relevé d’étanchéité : CPT
Références L (mm) Ø A (mm) Ø B (mm) Poids (kg)
11094871 - CPT GALVA - D125/250

285

125

250

2,0

11094872 - CPT GALVA - D160/315

320

160

315

2,7

11094873 - CPT GALVA - D200/355

350

200

355

3,5

11094874 - CPT GALVA - D250/400

400

250

400

5,4

11094875 - CPT GALVA - D315/450

400

315

450

7,1

Classement au feu

M0

Références produits et accessoires

  • CPT GALVA - D125/250
    CPT GALVA - D125/250
    11094871
    77,18 (H.T.)
  • CPT GALVA - D160/315
    CPT GALVA - D160/315
    11094872
    91,98 (H.T.)
  • CPT GALVA - D200/355
    CPT GALVA - D200/355
    11094873
    102,90 (H.T.)
  • CPT GALVA - D250/400
    CPT GALVA - D250/400
    11094874
    144,90 (H.T.)
  • CPT GALVA - D315/450
    CPT GALVA - D315/450
    11094875
    200,55 (H.T.)
