Caisson Piquage Acoustique et Aéraulique : CP2A à joints Raccord

Caisson Piquage Acoustique et Aéraulique : CP2A à joints

Raccord

Le CP2A à joints assure la jonction et l'accessibilité du réseau collecteur vertical et du réseau horizontal en améliorant l'acoustique et l'aéraulique tout en assurant une étanchéité classe C.
Caisson Piquage Acoustique et Aéraulique : CP2A à joints
Caisson Piquage Acoustique et Aéraulique : CP2A à joints

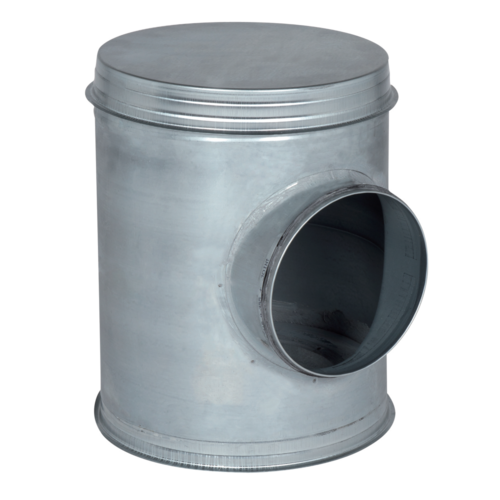

Le caisson piquage (ou Té-souche) acoustique et aéraulique à joints est un accessoire aéraulique en acier galvanisé qui permet de joindre le réseau collecteur vertical et le réseau horizontal tout en assurant une classe d'étanchéité C et, conformément aux exigences des DTU 68.1 et 68.2, l'accessibilité à la colonne verticale et au réseau horizontal. Il est spécifique aux colonnes débouchant en combles ou en terrasses des locaux tertiaires et des logements collectifs, pour lesquelles le relevé d'étanchéité est réalisé avant la pose du caisson piquage (> 95% des cas). Le caisson piquage aéraulique et acoustique à joints est équipé d'un jonc d'arrêt sur le corps du caisson pour maintenir le bouchon en position stable et ainsi limiter le risque de fuites. Les caractéristiques aérauliques du CP2A diminuent la dépression nécessaire au ventilateur et donc peuvent permettre de choisir un ventilateur moins puissant, donc moins bruyant et moins consommateur d'énergie.
Caisson Piquage Acoustique et Aéraulique : CP2A à joints

Les + produits

  • CP2A exclusif (brevet ALDES) : réduction de la consommation du ventilateur,
  • 35% de pertes de charge en moins par rapport à un CP standard,
  • atténuation acoustique améliorée : 7dB (A) sur le bruit rayonné du ventilateur (3dB (A) de mieux qu'un CP standard).
  • réduction de la consommation du ventilateur,
  • accessibilité à la colonne préservée.
  • gamme disponible du diamètre 125 au diamètre 400,
  • performances du CP2A par rapport au CP standard :
    • acoustique : mousse acoustique B-s1, d0 à haute atténuation (atténuation du bruit du ventilateur de 7dB (A), soit 3dB (A) de mieux qu'un CP standard),

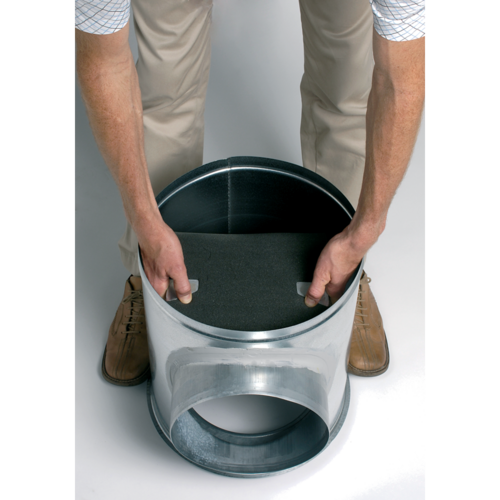

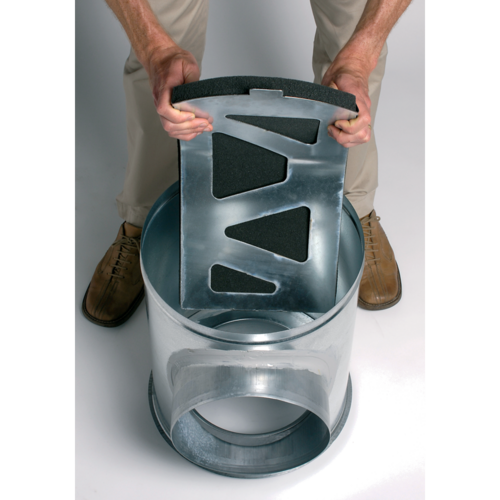

    • aéraulique : déflecteur en tôle démontable sans aucun outil qui permet de réduire de 35% les pertes de charge, soit -7 Pa à 4 m/s.
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • matériel conforme aux exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique",
  • classement au feu M0,
  • classe d'étanchéité C selon la norme NF EN 12237.
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoires sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible,
  • si le relevé d'étanchéité est réalisé après la pose du caisson piquage, on utilisera un CPT ou un CPT2A,
  • mise en oeuvre avec un Fourreau traversée de Terrasse : FT.
Matériau principal Matière de l'isolant

Acier galvanisé

Caisson Piquage Acoustique et Aéraulique : CP2A à joints
Références L (mm) Ø A (mm) Ø B (mm) Poids (kg)
11098080 - CP 2A GALVA D125/200 + JOINT

285

125

200

1,8

11098081 - CP 2A GALVA D160/250 + JOINT

320

160

250

2,6

11098082 - CP 2A GALVA D200/315 + JOINT

350

200

315

3,1

11098083 - CP 2A GALVA D250/355 + JOINT

400

250

355

3,8

11098084 - CP 2A GALVA D315/400 + JOINT

470

315

400

5,9

11098085 - CP 2A GALVA D355/500 + JOINT

650

355

500

10,8

11098086 - CP 2A GALVA D400/560 + JOINT

650

400

560

12,2

Classement au feu

M0

Références produits et accessoires

  • CP 2A GALVA D125/200 + JOINT
    CP 2A GALVA D125/200 + JOINT
    11098080
    111,18 (H.T.)
  • CP 2A GALVA D160/250 + JOINT
    CP 2A GALVA D160/250 + JOINT
    11098081
    149,94 (H.T.)
  • CP 2A GALVA D200/315 + JOINT
    CP 2A GALVA D200/315 + JOINT
    11098082
    182,58 (H.T.)
  • CP 2A GALVA D250/355 + JOINT
    CP 2A GALVA D250/355 + JOINT
    11098083
    247,86 (H.T.)
  • CP 2A GALVA D315/400 + JOINT
    CP 2A GALVA D315/400 + JOINT
    11098084
    304,98 (H.T.)
  • CP 2A GALVA D355/500 + JOINT
    CP 2A GALVA D355/500 + JOINT
    11098085
    499,80 (H.T.)
  • CP 2A GALVA D400/560 + JOINT
    CP 2A GALVA D400/560 + JOINT
    11098086
    732,36 (H.T.)
