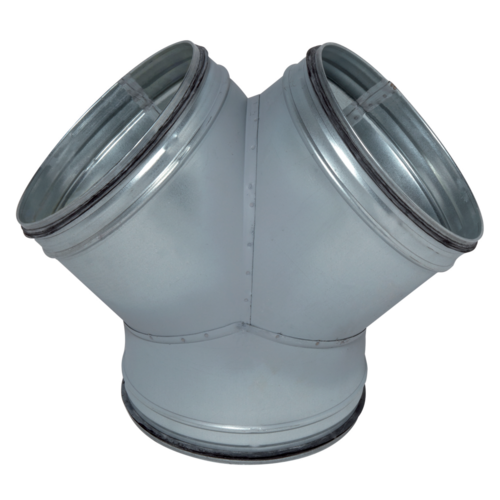

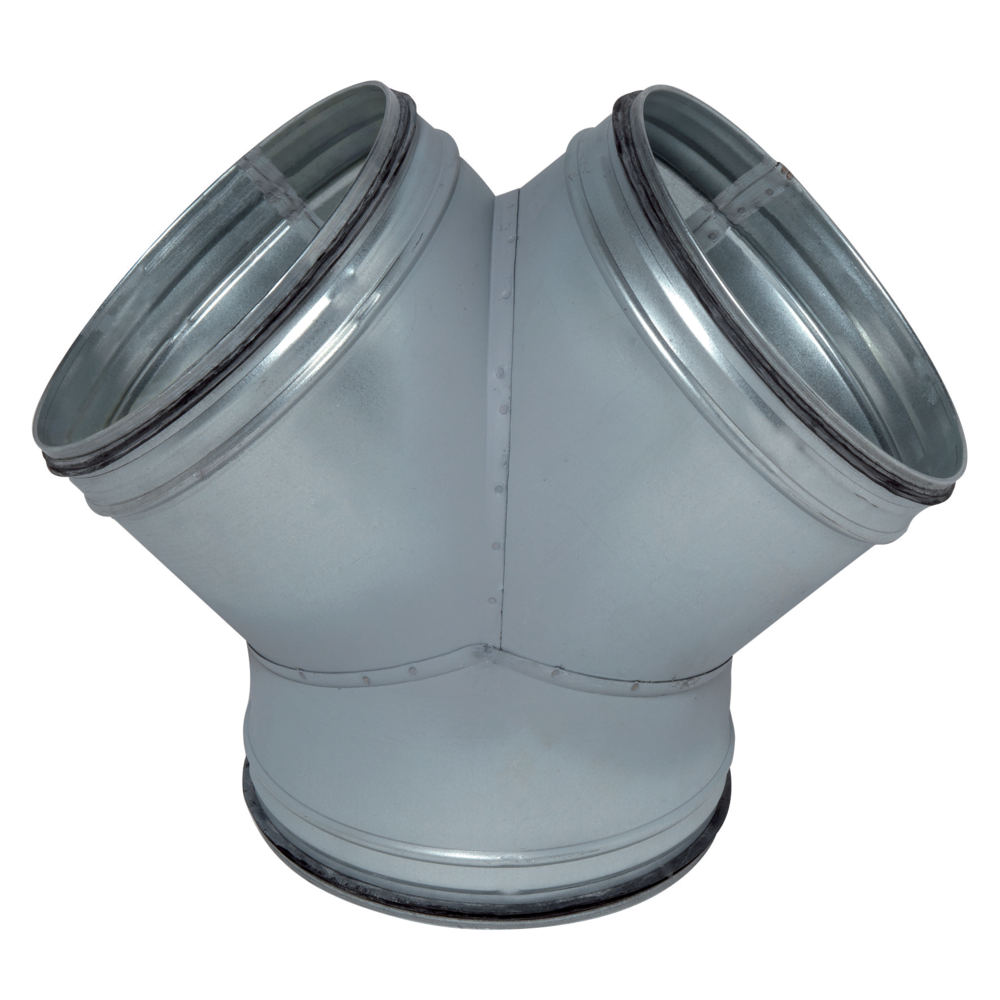

Culotte simple : CS 90° à joints Raccord

Culotte simple : CS 90° à joints

Raccord

La CS 90° à joints permet d'assurer la confluence de 2 branches de réseau galvanisé à 90° l'une de l'autre tout en assurant une étanchéité classe C.
Culotte simple : CS 90° à joints
Culotte simple : CS 90° à joints
La culotte simple 90° à joints permet d'assurer la confluence de 2 branches de réseau galvanisé à 90° l'une de l'autre tout en assurant une étanchéité classe C. Sa forme aéraulique permet de limiter fortement les pertes de charge, surtout en insufflation.
Culotte simple : CS 90° à joints

Les + produits

  • facilité et rapidité de mise en oeuvre,
  • étanchéité classe C,
  • esthétique du réseau.
  • gamme disponible du diamètre 125 au diamètre 560,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • classement au feu M0,
  • classe d'étanchéité C selon la norme NF EN 12237.
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
Matériau principal Matière de l'isolant

Acier galvanisé

Culotte simple : CS 90° à joints

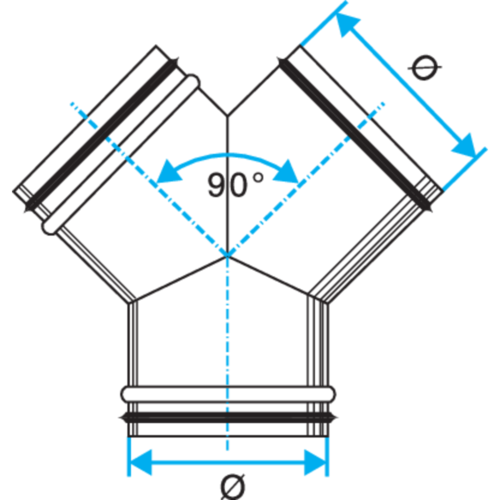

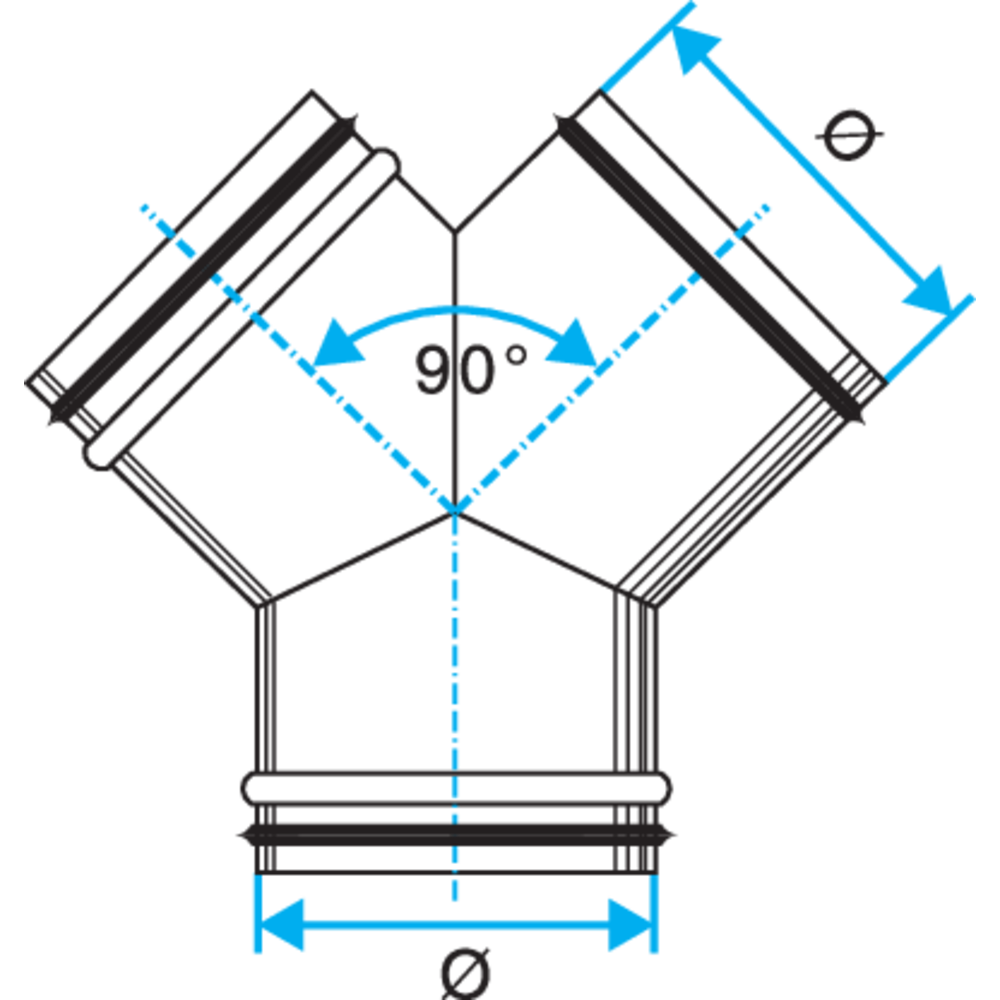

Références Ø (mm) Ø A (mm)
11098377 - CS 90° GALVA+joint - Ø 355 mm

355

355

11098378 - CS 90° GALVA+joint - Ø 400 mm

400

400

11098379 - CS 90° GALVA+joint - Ø 500 mm

500

500

11098381 - CS 90° GALVA+joint - Ø 450 mm

450

450

11098382 - CS 90° GALVA+joint - Ø 560 mm

560

560

11098372 - CS 90° GALVA+joint - Ø 125 mm

125

125

11098373 - CS 90° GALVA+joint - Ø 160 mm

160

160

11098374 - CS 90° GALVA+joint - Ø 200 mm

200

200

11098375 - CS 90° GALVA+joint - Ø 250 mm

250

250

11098376 - CS 90° GALVA+joint - Ø 315 mm

315

315

Classement au feu

M0

Références produits et accessoires

  • CS 90° GALVA+joint - Ø 355 mm
    CS 90° GALVA+joint - Ø 355 mm
    11098377
    249,90 (H.T.)
  • CS 90° GALVA+joint - Ø 400 mm
    CS 90° GALVA+joint - Ø 400 mm
    11098378
    299,88 (H.T.)
  • CS 90° GALVA+joint - Ø 500 mm
    CS 90° GALVA+joint - Ø 500 mm
    11098379
    425,34 (H.T.)
  • CS 90° GALVA+joint - Ø 450 mm
    CS 90° GALVA+joint - Ø 450 mm
    11098381
    381,48 (H.T.)
  • CS 90° GALVA+joint - Ø 560 mm
    CS 90° GALVA+joint - Ø 560 mm
    11098382
    507,96 (H.T.)
  • CS 90° GALVA+joint - Ø 125 mm
    CS 90° GALVA+joint - Ø 125 mm
    11098372
    115,26 (H.T.)
  • CS 90° GALVA+joint - Ø 160 mm
    CS 90° GALVA+joint - Ø 160 mm
    11098373
    130,56 (H.T.)
  • CS 90° GALVA+joint - Ø 200 mm
    CS 90° GALVA+joint - Ø 200 mm
    11098374
    144,84 (H.T.)
  • CS 90° GALVA+joint - Ø 250 mm
    CS 90° GALVA+joint - Ø 250 mm
    11098375
    164,22 (H.T.)
  • CS 90° GALVA+joint - Ø 315 mm
    CS 90° GALVA+joint - Ø 315 mm
    11098376
    199,92 (H.T.)
