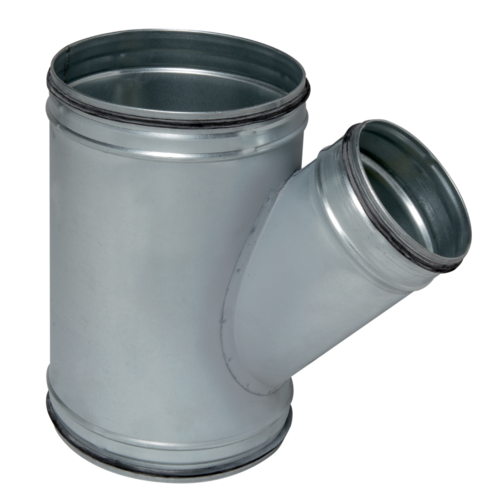

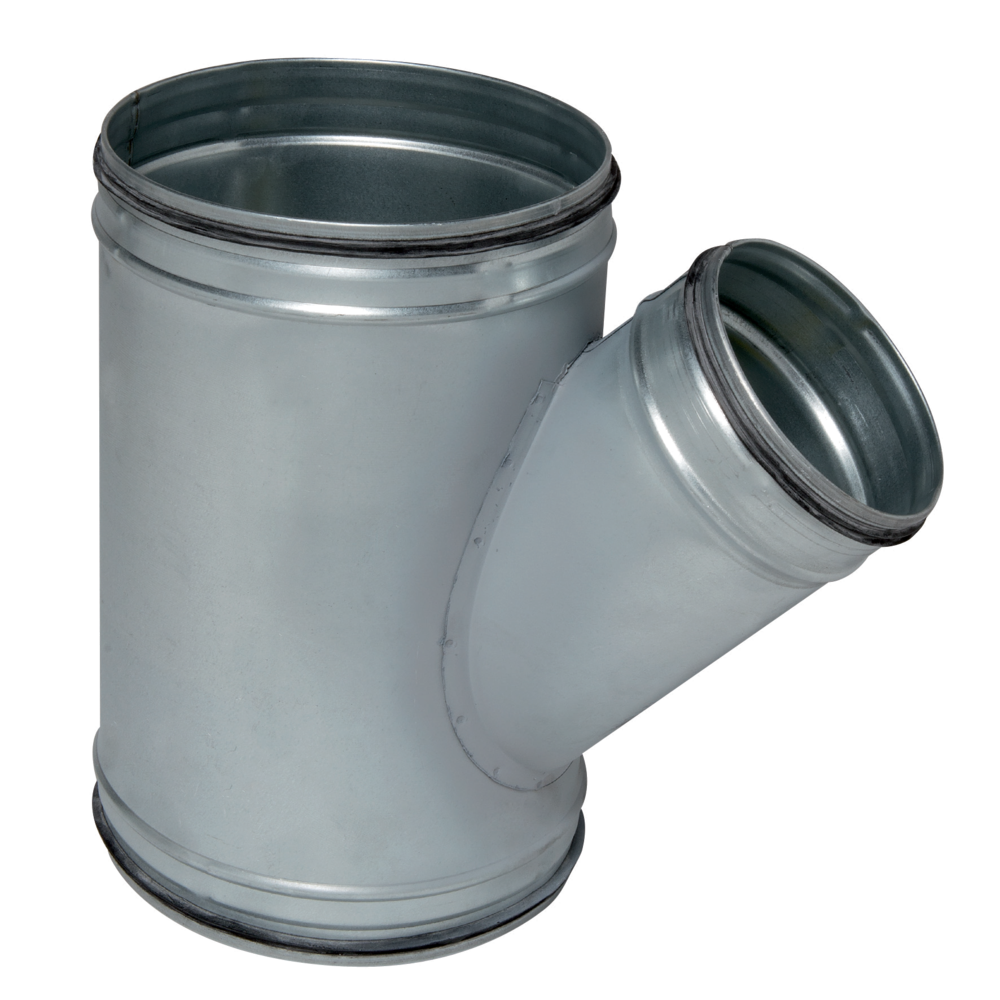

Té Oblique : TO à joints Raccord

Té Oblique : TO à joints

Raccord

Le TO à joints permet de raccorder deux conduits galvanisés avec un angle de 45° tout en assurant une étanchéité classe C.
Té Oblique : TO à joints
Té Oblique : TO à joints
Le TO à joints permet de raccorder deux conduits galvanisés avec un angle de 45° tout en assurant une étanchéité classe C. Les TO sont à privilégier aux TE dans le cas d'un réseau en insufflation. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.
Té Oblique : TO à joints

Les + produits

  • facilité et rapidité de mise en oeuvre,
  • étanchéité classe C,
  • esthétique du réseau.
  • gamme disponible du diamètre 125 au diamètre 560,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • classement au feu M0,
  • classe d'étanchéité C selon la norme NF EN 12237.
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
Matériau principal Matière de l'isolant

Acier galvanisé

Té Oblique : TO à joints

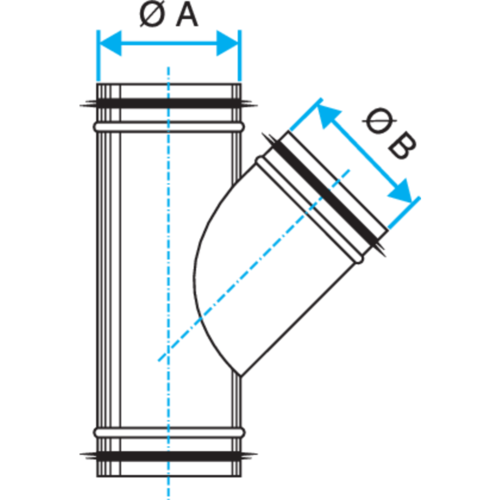

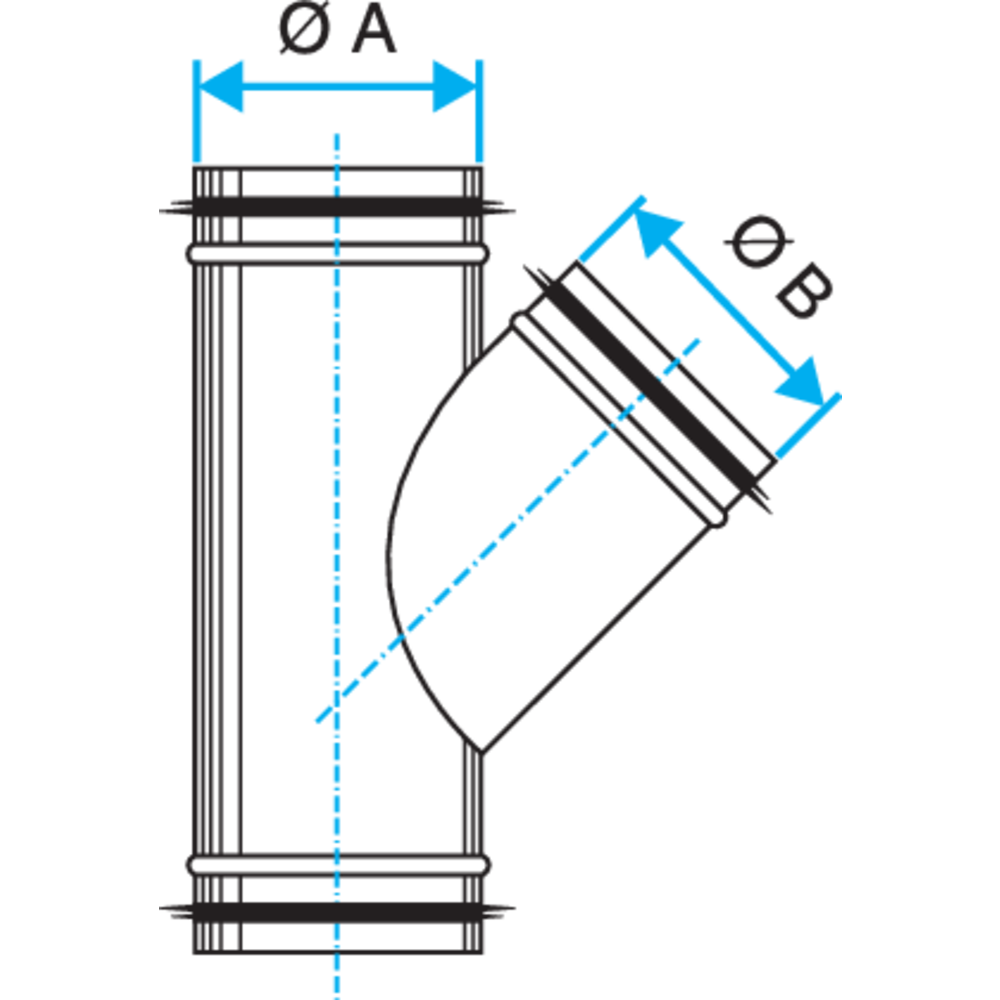

Références Ø A (mm) Ø B (mm)
11098460 - TO GALVA+joint - Ø 125/125 mm

125

125

11098461 - TO GALVA+joint - Ø 160/160 mm

160

160

11098462 - TO GALVA+joint - Ø 160/125 mm

160

125

11098463 - TO GALVA+joint - Ø 200/200 mm

200

200

11098464 - TO GALVA+joint - Ø 200/160 mm

200

160

11098465 - TO GALVA+joint - Ø 200/125 mm

200

125

11098466 - TO GALVA+joint - Ø 250/250 mm

250

250

11098467 - TO GALVA+joint - Ø 250/200 mm

250

200

11098468 - TO GALVA+joint - Ø 250/160 mm

250

160

11098469 - TO GALVA+joint - Ø 250/125 mm

250

125

11098470 - TO GALVA+joint - Ø 315/315 mm

315

315

11098471 - TO GALVA+joint - Ø 315/250 mm

315

250

11098472 - TO GALVA+joint - Ø 315/200 mm

315

200

11098473 - TO GALVA+joint - Ø 315/160 mm

315

160

11098474 - TO GALVA+joint - Ø 315/125 mm

315

125

11098475 - TO GALVA+joint - Ø 355/355 mm

355

355

11098476 - TO GALVA+joint - Ø 355/315 mm

355

315

11098477 - TO GALVA+joint - Ø 355/250 mm

355

250

11098478 - TO GALVA+joint - Ø 355/200 mm

355

200

11098479 - TO GALVA+joint - Ø 355/160 mm

355

160

11098480 - TO GALVA+joint - Ø 355/125 mm

355

125

11098481 - TO GALVA+joint - Ø 400/400 mm

400

400

11098482 - TO GALVA+joint - Ø 400/355 mm

400

355

11098483 - TO GALVA+joint - Ø 400/315 mm

400

315

11098484 - TO GALVA+joint - Ø 400/250 mm

400

250

11098485 - TO GALVA+joint - Ø 400/200 mm

400

200

11098486 - TO GALVA+joint - Ø 400/160 mm

400

160

11098487 - TO GALVA+joint - Ø 400/125 mm

400

125

11098488 - TO GALVA+joint - Ø 450/450 mm

450

450

11098489 - TO GALVA+joint - Ø 450/400 mm

450

400

11098490 - TO GALVA+joint - Ø 450/355 mm

450

355

11098491 - TO GALVA+joint - Ø 450/315 mm

450

315

11098492 - TO GALVA+joint - Ø 450/250 mm

450

250

11098493 - TO GALVA+joint - Ø 450/200 mm

450

200

11098494 - TO GALVA+joint - Ø 450/160 mm

450

160

11098496 - TO GALVA+joint - Ø 500/500 mm

500

500

11098497 - TO GALVA+joint - Ø 500/400 mm

500

400

11098498 - TO GALVA+joint - Ø 500/355 mm

500

355

11098499 - TO GALVA+joint - Ø 500/315 mm

500

315

11098500 - TO GALVA+joint - Ø 500/250 mm

500

250

11098501 - TO GALVA+joint - Ø 500/200 mm

500

200

11098502 - TO GALVA+joint - Ø 500/160 mm

500

160

11098504 - TO GALVA+joint - Ø 560/560 mm

560

560

11098509 - TO GALVA+joint - Ø 560/315 mm

560

315

Classement au feu

M0

Références produits et accessoires

  • TO GALVA+joint - Ø 125/125 mm
    TO GALVA+joint - Ø 125/125 mm
    11098460
    80,27 (H.T.)
  • TO GALVA+joint - Ø 160/160 mm
    TO GALVA+joint - Ø 160/160 mm
    11098461
    92,82 (H.T.)
  • TO GALVA+joint - Ø 160/125 mm
    TO GALVA+joint - Ø 160/125 mm
    11098462
    91,19 (H.T.)
  • TO GALVA+joint - Ø 200/200 mm
    TO GALVA+joint - Ø 200/200 mm
    11098463
    104,04 (H.T.)
  • TO GALVA+joint - Ø 200/160 mm
    TO GALVA+joint - Ø 200/160 mm
    11098464
    95,06 (H.T.)
  • TO GALVA+joint - Ø 200/125 mm
    TO GALVA+joint - Ø 200/125 mm
    11098465
    81,19 (H.T.)
  • TO GALVA+joint - Ø 250/250 mm
    TO GALVA+joint - Ø 250/250 mm
    11098466
    118,32 (H.T.)
  • TO GALVA+joint - Ø 250/200 mm
    TO GALVA+joint - Ø 250/200 mm
    11098467
    110,16 (H.T.)
  • TO GALVA+joint - Ø 250/160 mm
    TO GALVA+joint - Ø 250/160 mm
    11098468
    98,94 (H.T.)
  • TO GALVA+joint - Ø 250/125 mm
    TO GALVA+joint - Ø 250/125 mm
    11098469
    85,27 (H.T.)
  • TO GALVA+joint - Ø 315/315 mm
    TO GALVA+joint - Ø 315/315 mm
    11098470
    174,42 (H.T.)
  • TO GALVA+joint - Ø 315/250 mm
    TO GALVA+joint - Ø 315/250 mm
    11098471
    138,72 (H.T.)
  • TO GALVA+joint - Ø 315/200 mm
    TO GALVA+joint - Ø 315/200 mm
    11098472
    113,30 (H.T.)
  • TO GALVA+joint - Ø 315/160 mm
    TO GALVA+joint - Ø 315/160 mm
    11098473
    108,15 (H.T.)
  • TO GALVA+joint - Ø 315/125 mm
    TO GALVA+joint - Ø 315/125 mm
    11098474
    92,93 (H.T.)
  • TO GALVA+joint - Ø 355/355 mm
    TO GALVA+joint - Ø 355/355 mm
    11098475
    184,62 (H.T.)
  • TO GALVA+joint - Ø 355/315 mm
    TO GALVA+joint - Ø 355/315 mm
    11098476
    166,26 (H.T.)
  • TO GALVA+joint - Ø 355/250 mm
    TO GALVA+joint - Ø 355/250 mm
    11098477
    144,84 (H.T.)
  • TO GALVA+joint - Ø 355/200 mm
    TO GALVA+joint - Ø 355/200 mm
    11098478
    123,05 (H.T.)
  • TO GALVA+joint - Ø 355/160 mm
    TO GALVA+joint - Ø 355/160 mm
    11098479
    117,72 (H.T.)
  • TO GALVA+joint - Ø 355/125 mm
    TO GALVA+joint - Ø 355/125 mm
    11098480
    100,66 (H.T.)
  • TO GALVA+joint - Ø 400/400 mm
    TO GALVA+joint - Ø 400/400 mm
    11098481
    274,38 (H.T.)
  • TO GALVA+joint - Ø 400/355 mm
    TO GALVA+joint - Ø 400/355 mm
    11098482
    245,82 (H.T.)
  • TO GALVA+joint - Ø 400/315 mm
    TO GALVA+joint - Ø 400/315 mm
    11098483
    182,58 (H.T.)
  • TO GALVA+joint - Ø 400/250 mm
    TO GALVA+joint - Ø 400/250 mm
    11098484
    172,38 (H.T.)
  • TO GALVA+joint - Ø 400/200 mm
    TO GALVA+joint - Ø 400/200 mm
    11098485
    143,82 (H.T.)
  • TO GALVA+joint - Ø 400/160 mm
    TO GALVA+joint - Ø 400/160 mm
    11098486
    126,14 (H.T.)
  • TO GALVA+joint - Ø 400/125 mm
    TO GALVA+joint - Ø 400/125 mm
    11098487
    116,60 (H.T.)
  • TO GALVA+joint - Ø 450/450 mm
    TO GALVA+joint - Ø 450/450 mm
    11098488
    372,30 (H.T.)
  • TO GALVA+joint - Ø 450/400 mm
    TO GALVA+joint - Ø 450/400 mm
    11098489
    325,38 (H.T.)
  • TO GALVA+joint - Ø 450/355 mm
    TO GALVA+joint - Ø 450/355 mm
    11098490
    268,26 (H.T.)
  • TO GALVA+joint - Ø 450/315 mm
    TO GALVA+joint - Ø 450/315 mm
    11098491
    208,08 (H.T.)
  • TO GALVA+joint - Ø 450/250 mm
    TO GALVA+joint - Ø 450/250 mm
    11098492
    191,76 (H.T.)
  • TO GALVA+joint - Ø 450/200 mm
    TO GALVA+joint - Ø 450/200 mm
    11098493
    165,24 (H.T.)
  • TO GALVA+joint - Ø 450/160 mm
    TO GALVA+joint - Ø 450/160 mm
    11098494
    147,90 (H.T.)
  • TO GALVA+joint - Ø 500/500 mm
    TO GALVA+joint - Ø 500/500 mm
    11098496
    441,66 (H.T.)
  • TO GALVA+joint - Ø 500/400 mm
    TO GALVA+joint - Ø 500/400 mm
    11098497
    326,40 (H.T.)
  • TO GALVA+joint - Ø 500/355 mm
    TO GALVA+joint - Ø 500/355 mm
    11098498
    294,78 (H.T.)
  • TO GALVA+joint - Ø 500/315 mm
    TO GALVA+joint - Ø 500/315 mm
    11098499
    211,14 (H.T.)
  • TO GALVA+joint - Ø 500/250 mm
    TO GALVA+joint - Ø 500/250 mm
    11098500
    199,92 (H.T.)
  • TO GALVA+joint - Ø 500/200 mm
    TO GALVA+joint - Ø 500/200 mm
    11098501
    172,38 (H.T.)
  • TO GALVA+joint - Ø 500/160 mm
    TO GALVA+joint - Ø 500/160 mm
    11098502
    159,12 (H.T.)
  • TO GALVA+joint - Ø 560/560 mm
    TO GALVA+joint - Ø 560/560 mm
    11098504
    490,62 (H.T.)
  • TO GALVA+joint - Ø 560/315 mm
    TO GALVA+joint - Ø 560/315 mm
    11098509
    230,52 (H.T.)
