Caisson Piquage : CP alu Raccord

Caisson Piquage : CP alu

Raccord

Le caisson piquage alu permet de joindre et de rendre accessible le réseau collecteur vertical et le réseau horizontal.
Caisson Piquage : CP alu
Caisson Piquage : CP alu

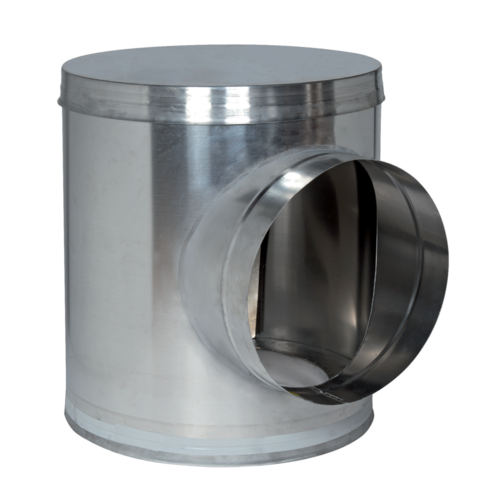

Le caisson piquage (ou Té-souche) alu est un accessoire aéraulique en aluminium qui permet de joindre le réseau collecteur vertical et le réseau horizontal tout en assurant, conformément aux exigences des DTU 68.1 et 68.2, l'accessibilité à la colonne verticale et au réseau horizontal. Il est spécifique aux colonnes VMC gaz débouchant en combles ou en terrasses des locaux tertiaires et des logements collectifs, pour lesquelles le relevé d'étanchéité est réalisé avant la pose du caisson piquage (> 95% des cas). Le caisson piquage alu est équipé d'un jonc d'arrêt sur le corps du caisson pour maintenir le bouchon en position stable et ainsi limiter le risque de fuites.
Caisson Piquage : CP alu

Les + produits

  • gamme conforme aux exigences VMC gaz,
  • accessibilité à la colonne préservée,
  • convient aux installations soumises à des ambiances salines.
  • gamme disponible du diamètre 125 au diamètre 500,
  • aluminium 1050A-H18 (ancienne désignation A5) conforme au exigences du DTU 68.3 pour la VMC gaz,
  • matériel conforme aux exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique",
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre),
  • si le relevé d'étanchéité est réalisé après la pose du caisson piquage, on utilisera un CPT ou un CPT2A,
  • mise en oeuvre avec un Fourreau traversée de Terrasse : FT.
Matériau principal Matière de l'isolant

Aluminium

Caisson Piquage : CP alu

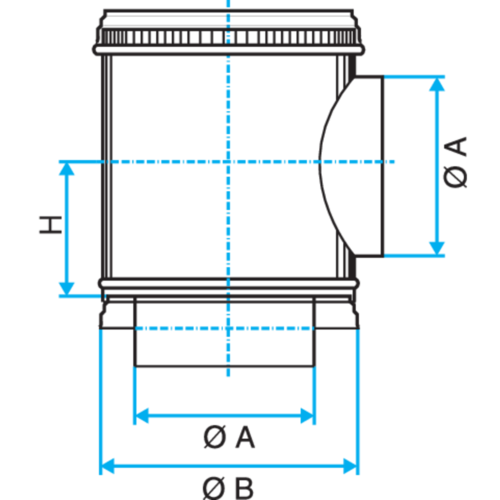

Références L (mm) Ø A (mm) Ø B (mm) Poids (kg)
11095601 - CP ALU - D160/250

320

160

250

2,3

11095602 - CP ALU - D200/315

350

200

315

2,9

11095603 - CP ALU - D250/355

400

250

355

3,3

11095604 - CP ALU - D315/400

400

315

400

6,9

11095605 - CP ALU - D355/500

650

355

500

8,2

11095609 - CP ALU - D125/200

285

125

200

1,5

Classement au feu

M0

Références produits et accessoires

  • CP ALU - D160/250
    CP ALU - D160/250
    11095601
    214,20 (H.T.)
  • CP ALU - D200/315
    CP ALU - D200/315
    11095602
    228,48 (H.T.)
  • CP ALU - D250/355
    CP ALU - D250/355
    11095603
    309,06 (H.T.)
  • CP ALU - D315/400
    CP ALU - D315/400
    11095604
    309,06 (H.T.)
  • CP ALU - D355/500
    CP ALU - D355/500
    11095605
    431,46 (H.T.)
  • CP ALU - D125/200
    CP ALU - D125/200
    11095609
    156,06 (H.T.)
