Conduits Spiralés Rigides Oblongs : CSRO
Conduit rigide
Les + produits

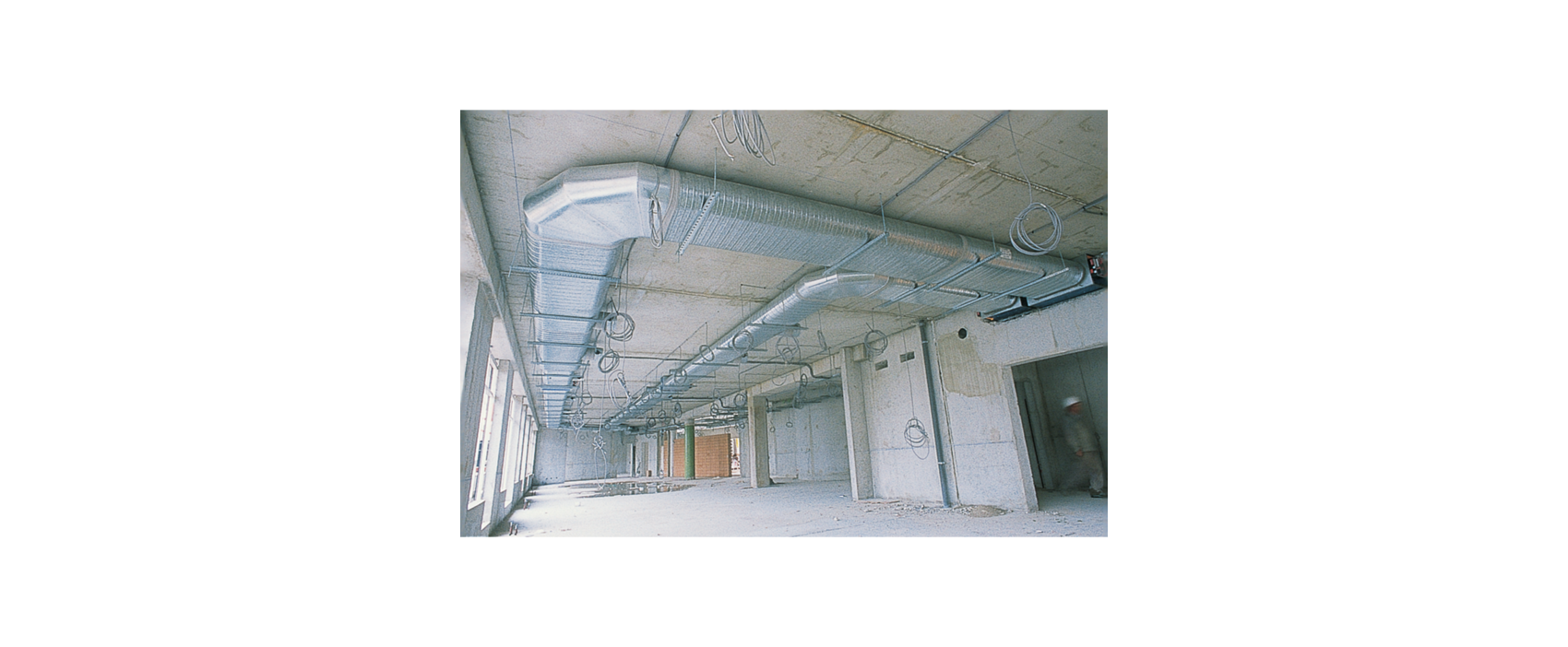

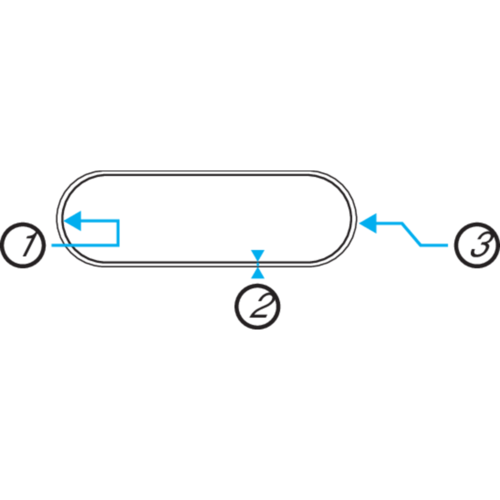

- faible encombrement pour les gros débits,
- bonne étanchéité et pertes de charges maîtrisées,
- montage et entretien aisés (pas d'angle mort).
- pertes de charge maîtrisées,
- gamme dimensionnelle standardisée.
- longueur de barre : 3 m,

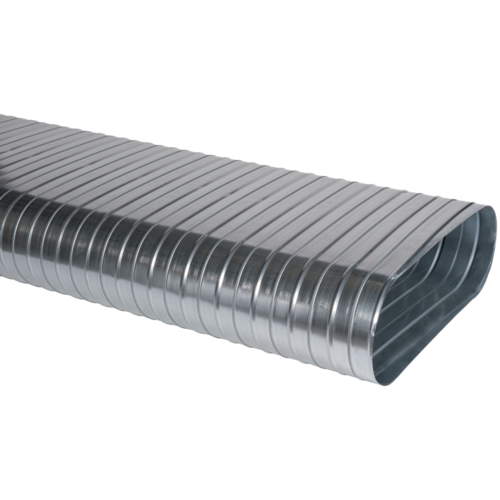

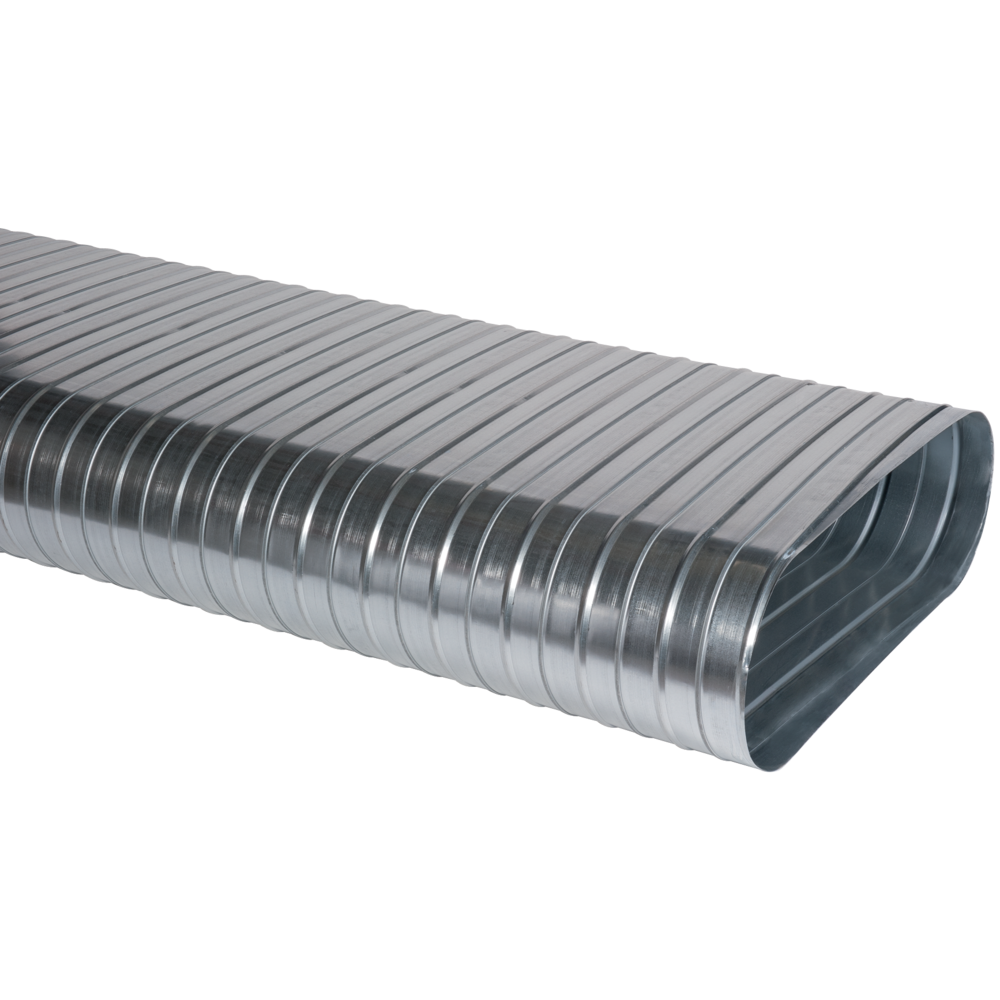

- tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides,
- perte de charge du conduit obong = perte de charge du conduit circulaire de diamètre équivalent,
- gamme dimensionnelle standardisée.
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- supportage par bande à trou, rails, etc.
Références | Section de passage d'air libre (m²) | Matière de l'isolant |
---|---|---|
11064391 - BS OBL GALVA 3M - 360x80 | 0.0274 |
|
11064392 - BS OBL GALVA 3M - 350x100 | 0.0329 |
|
11064393 - BS OBL GALVA 3M - 450x100 | 0.0429 |
|
11064394 - BS OBL GALVA 3M - 410x165 | 0.0618 |
|
11064395 - BS OBL GALVA 3M - 475x165 | 0.0725 |
|
11064396 - BS OBL GALVA 3M - 545x165 | 0.0841 |
|
11064397 - BS OBL GALVA 3M - 700x165 | 0.11 |
|
11064398 - BS OBL GALVA 3M - 515x215 | 0.1008 |
|
11064399 - BS OBL GALVA 3M - 675x215 | 0.1352 |
|
11064401 - BS OBL GALVA 3M - 645x265 | 0.1558 |
|
11064404 - BS OBL GALVA 3M - 620x320 | 0.1764 |
|
11064406 - BS OBL GALVA 3M - 950x320 | 0.282 |
|
11064443 - BS OBL GALVA 3M - 325x130 | 0.0386 |
|
11064444 - BS OBL GALVA 3M - 425x130 | 0.0516 |
|
11064445 - BS OBL GALVA 3M - 490x130 | 0.0601 |

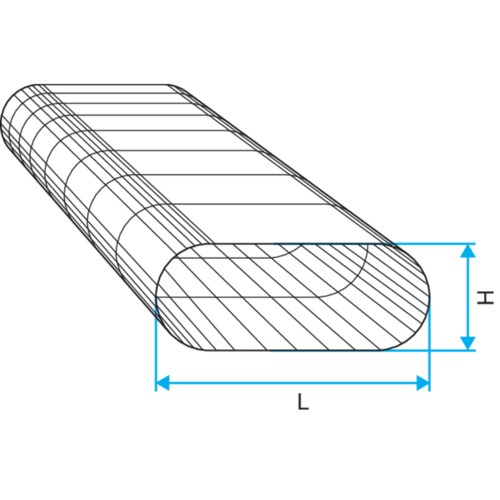

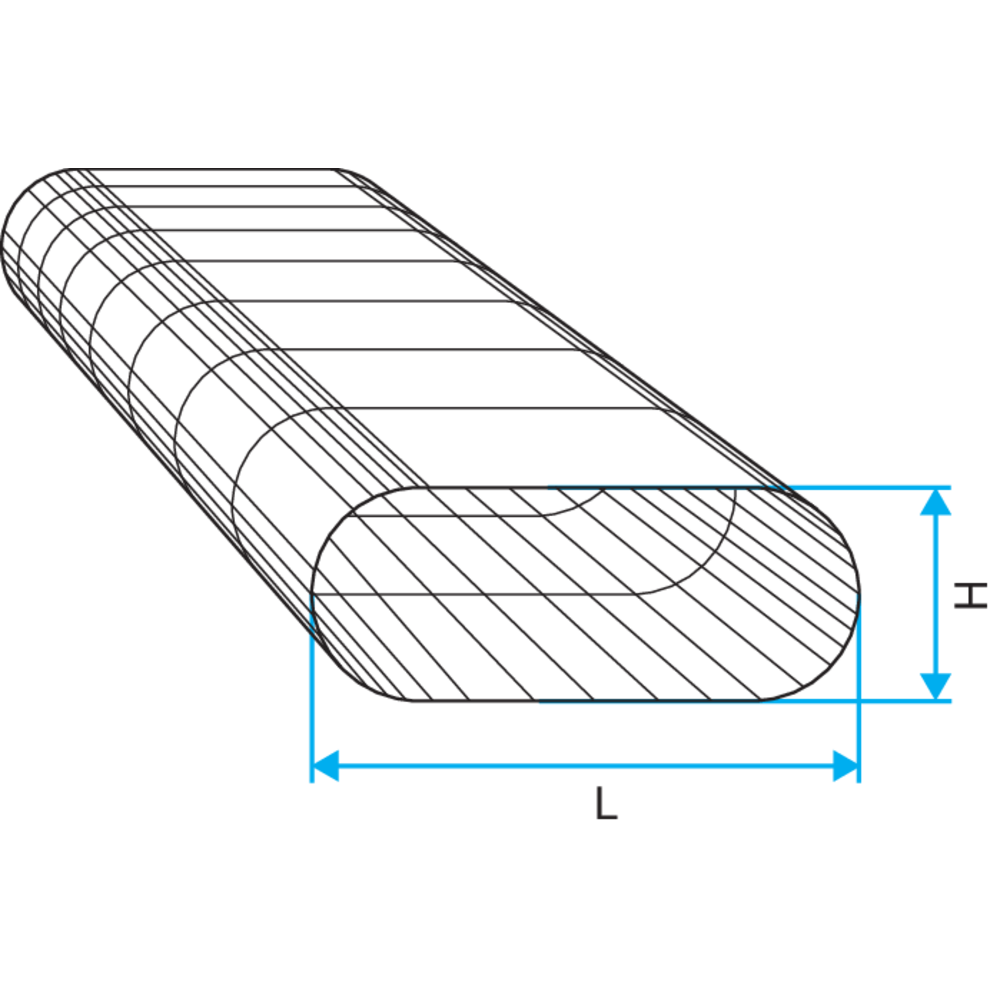

Références | H (mm) | L (mm) | Ø base de fabrication (mm) | Ø équivalent (mm) | Jeu périphérique max (mm) | Jeu périphérique min (mm) | Poids (kg) | Section L x H (mm x mm) | Tolérances accessoires (mm) | Tolérances conduit (mm) |
---|---|---|---|---|---|---|---|---|---|---|
11064391 - BS OBL GALVA 3M - 360x80 | 80 |
3000 |
250 |
160 |
1.5 |
0.5 |
12.9 |
360 x 80 |
0,5 |
0 / +1,00 |
11064392 - BS OBL GALVA 3M - 350x100 | 100 |
3000 |
250 |
200 |
1.5 |
0.5 |
12.9 |
350 x 100 |
0,5 |
0 / +1,00 |
11064393 - BS OBL GALVA 3M - 450x100 | 100 |
3000 |
315 |
225 |
1.5 |
0.5 |
16.2 |
450 x 100 |
0,5 |
0 / +1,00 |
11064394 - BS OBL GALVA 3M - 410x165 | 165 |
3000 |
315 |
250 |
1.7 |
0.5 |
16.2 |
410 x 165 |
0,5 |
0 / +1,00 |
11064395 - BS OBL GALVA 3M - 475x165 | 165 |
3000 |
355 |
275 |
1.7 |
0.5 |
18.3 |
475 x 165 |
0,5 |
0 / +1,00 |
11064396 - BS OBL GALVA 3M - 545x165 | 165 |
3000 |
400 |
300 |
1.7 |
0.5 |
27.6 |
545 x 165 |
0,5 |
0 / +1,00 |
11064397 - BS OBL GALVA 3M - 700x165 | 165 |
3000 |
500 |
355 |
1.7 |
0.5 |
34.5 |
700 x 165 |
0,5 |
0 / +1,40 |
11064398 - BS OBL GALVA 3M - 515x215 | 215 |
3000 |
400 |
355 |
1.7 |
0.5 |
27.6 |
515 x 215 |
0,5 |
0 / +1,40 |
11064399 - BS OBL GALVA 3M - 675x215 | 215 |
3000 |
500 |
375 |
1.7 |
0.5 |
34.5 |
675 x 215 |
0,5 |
0 / +1,40 |
11064401 - BS OBL GALVA 3M - 645x265 | 265 |
3000 |
500 |
425 |
1.7 |
0.5 |
34.5 |
645 x 265 |
0,5 |
0 / +1,40 |
11064404 - BS OBL GALVA 3M - 620x320 | 320 |
3000 |
500 |
450 |
1.7 |
0.5 |
34.5 |
620 x 320 |
0,454545455 |
0 / +1,40 |
11064406 - BS OBL GALVA 3M - 950x320 | 320 |
3000 |
710 |
560 |
1.9 |
0.5 |
48.9 |
950 x 320 |
0,454545455 |
0 / +1,60 |
11064443 - BS OBL GALVA 3M - 325x130 | 130 |
3000 |
250 |
200 |
1.5 |
0.5 |
12.9 |
325 x 130 |
0,5 |
0 / +1,00 |
11064444 - BS OBL GALVA 3M - 425x130 | 130 |
3000 |
315 |
225 |
1.5 |
0.5 |
16.2 |
425 x 130 |
0,5 |
0 / +1,00 |
11064445 - BS OBL GALVA 3M - 490x130 | 130 |
3000 |
355 |
250 |
1.5 |
0.5 |
18.3 |
490 x 130 |
0,5 |
0 / +1,00 |
