Coude Horizontal Oblong : CHO 45° Raccord

Coude Horizontal Oblong : CHO 45°

Raccord

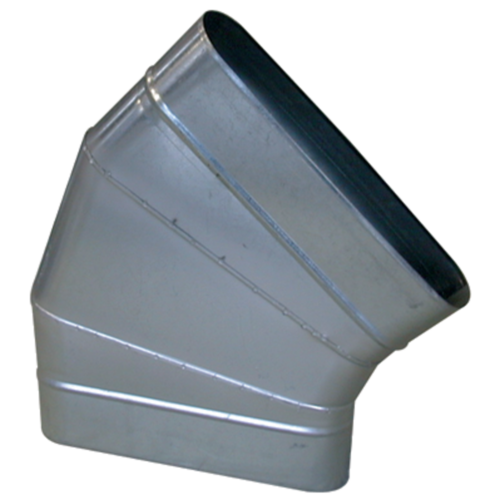

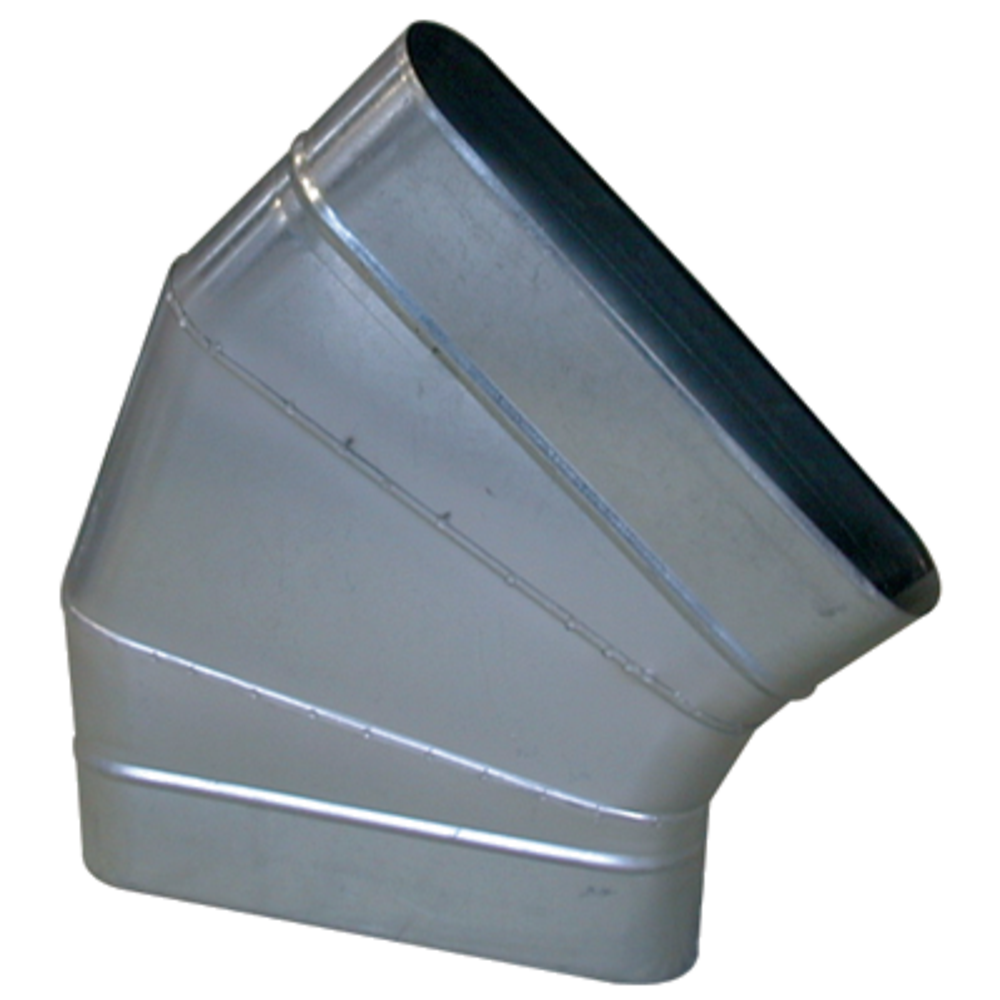

Le coude horizontal oblong 45° permet de changer la direction d'un réseau oblong de 45° dans le plan du réseau.
Coude Horizontal Oblong : CHO 45°
Coude Horizontal Oblong : CHO 45°
Le coude horizontal oblong 45° permet de changer la direction d'un réseau oblong de 45° dans le plan du réseau.
Coude Horizontal Oblong : CHO 45°

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matériau principal Matière de l'isolant

Acier galvanisé

Coude Horizontal Oblong : CHO 45° Coude Horizontal Oblong : CHO 45°

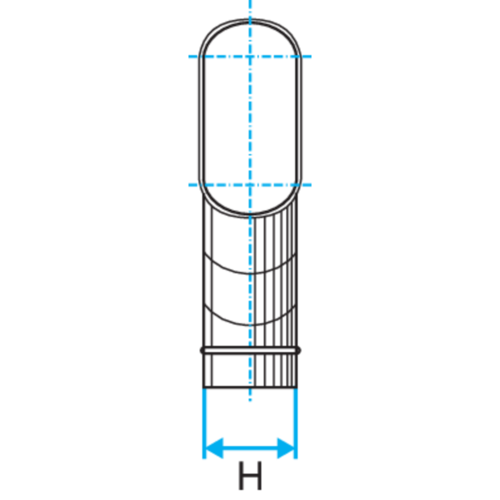

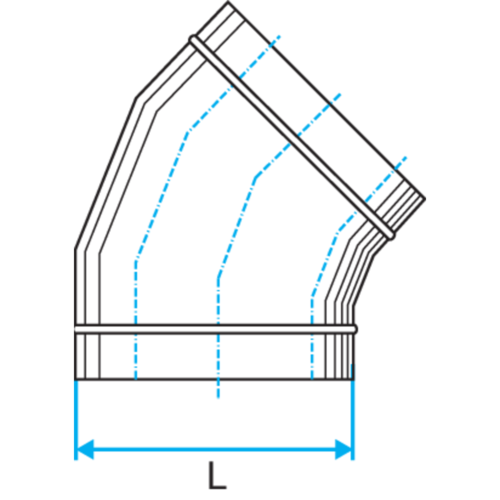

Références H (mm) L (mm)
11063161 - CHO 45° GALVA - 360x80

80

360

11063162 - CHO 45° GALVA - 350x100

100

350

11063163 - CHO 45° GALVA - 450x100

100

450

11063164 - CHO 45° GALVA - 410x165

165

410

11063165 - CHO 45° GALVA - 475x165

165

475

11063166 - CHO 45° GALVA - 545x165

165

545

11063167 - CHO 45° GALVA - 700x165

165

700

11063168 - CHO 45° GALVA - 515x215

215

515

11063169 - CHO 45° GALVA - 675x215

215

675

11063171 - CHO 45° GALVA - 645x265

265

645

11066330 - CHO 45° GALVA - 325x130

130

325

11066331 - CHO 45° GALVA - 425x130

130

425

11066332 - CHO 45° GALVA - 490x130

130

490

Classement au feu

M0

Références produits et accessoires

  • CHO 45° GALVA - 360x80
    CHO 45° GALVA - 360x80
    11063161
    339,66 (H.T.)
  • CHO 45° GALVA - 350x100
    CHO 45° GALVA - 350x100
    11063162
    315,18 (H.T.)
  • CHO 45° GALVA - 450x100
    CHO 45° GALVA - 450x100
    11063163
    339,66 (H.T.)
  • CHO 45° GALVA - 410x165
    CHO 45° GALVA - 410x165
    11063164
    483,48 (H.T.)
  • CHO 45° GALVA - 475x165
    CHO 45° GALVA - 475x165
    11063165
    515,10 (H.T.)
  • CHO 45° GALVA - 545x165
    CHO 45° GALVA - 545x165
    11063166
    558,96 (H.T.)
  • CHO 45° GALVA - 700x165
    CHO 45° GALVA - 700x165
    11063167
    698,70 (H.T.)
  • CHO 45° GALVA - 515x215
    CHO 45° GALVA - 515x215
    11063168
    558,96 (H.T.)
  • CHO 45° GALVA - 675x215
    CHO 45° GALVA - 675x215
    11063169
    650,76 (H.T.)
  • CHO 45° GALVA - 645x265
    CHO 45° GALVA - 645x265
    11063171
    646,68 (H.T.)
  • CHO 45° GALVA - 325x130
    CHO 45° GALVA - 325x130
    11066330
    381,48 (H.T.)
  • CHO 45° GALVA - 425x130
    CHO 45° GALVA - 425x130
    11066331
    401,88 (H.T.)
  • CHO 45° GALVA - 490x130
    CHO 45° GALVA - 490x130
    11066332
    616,08 (H.T.)
