Coude Horizontal Oblong : CHO 90° Raccord

Coude Horizontal Oblong : CHO 90°

Raccord

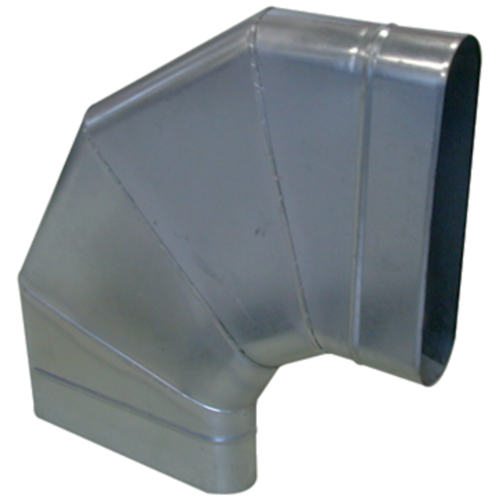

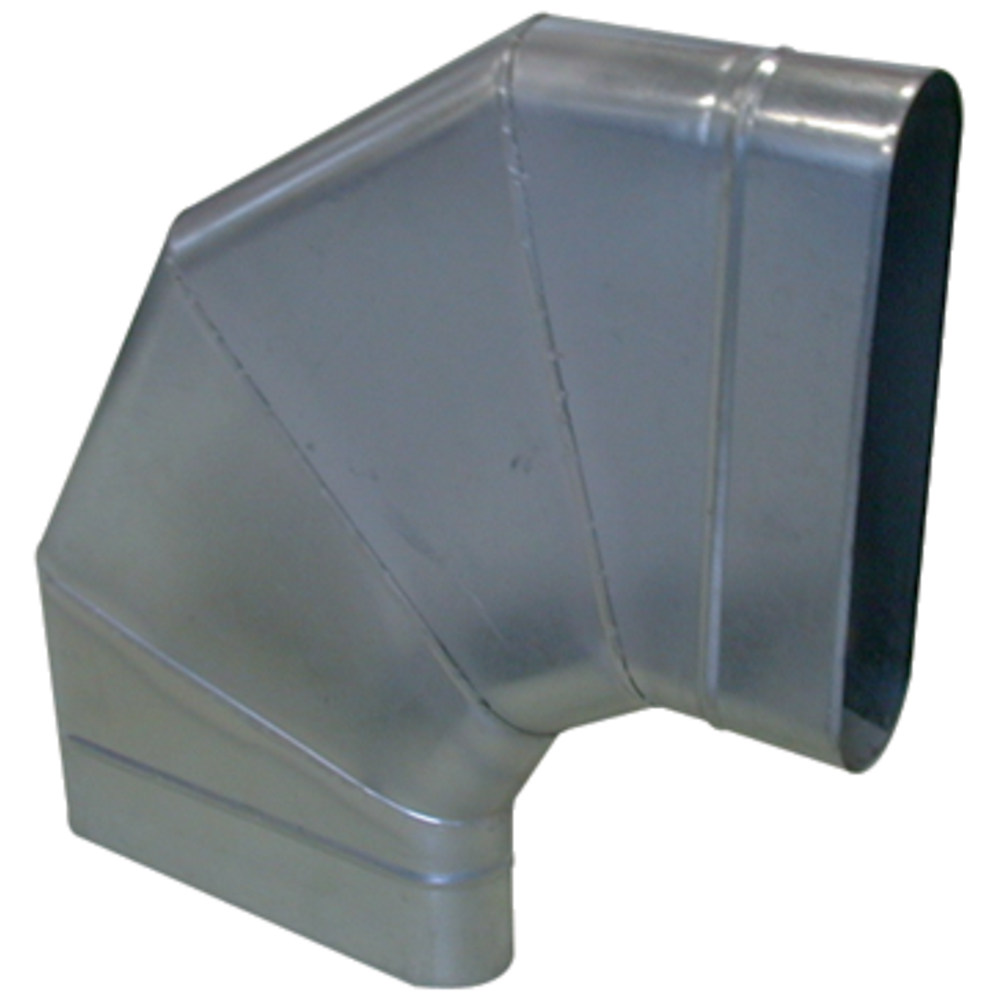

Le coude horizontal oblong 90° permet de changer la direction d'un réseau oblong de 90° dans le plan du réseau.
Coude Horizontal Oblong : CHO 90°
Coude Horizontal Oblong : CHO 90°
Le coude horizontal oblong 90° permet de changer la direction d'un réseau oblong de 90° dans le plan du réseau.
Coude Horizontal Oblong : CHO 90°

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matériau principal Matière de l'isolant

Acier galvanisé

Coude Horizontal Oblong : CHO 90° Coude Horizontal Oblong : CHO 90°

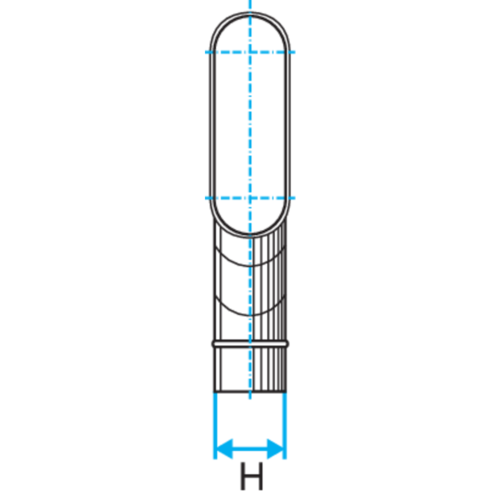

Références H (mm) L (mm)
11063121 - CHO 90° GALVA - 360x80

80

360

11063122 - CHO 90° GALVA - 350x100

100

350

11063123 - CHO 90° GALVA - 450x100

100

450

11063124 - CHO 90° GALVA - 410x165

165

410

11063125 - CHO 90° GALVA - 475x165

165

475

11063126 - CHO 90° GALVA - 545x165

165

545

11063127 - CHO 90° GALVA - 700x165

165

700

11063128 - CHO 90° GALVA - 515x215

215

515

11063129 - CHO 90° GALVA - 675x215

215

675

11063130 - CHO 90° GALVA - 880x215

215

880

11063131 - CHO 90° GALVA - 645x265

265

645

11063136 - CHO 90° GALVA - 950x320

320

950

11066327 - CHO 90° GALVA - 325x130

130

325

11066328 - CHO 90° GALVA - 425x130

130

425

11066329 - CHO 90° GALVA - 490x130

130

490

Classement au feu

M0

Références produits et accessoires

  • CHO 90° GALVA - 360x80
    CHO 90° GALVA - 360x80
    11063121
    539,58 (H.T.)
  • CHO 90° GALVA - 350x100
    CHO 90° GALVA - 350x100
    11063122
    496,74 (H.T.)
  • CHO 90° GALVA - 450x100
    CHO 90° GALVA - 450x100
    11063123
    623,22 (H.T.)
  • CHO 90° GALVA - 410x165
    CHO 90° GALVA - 410x165
    11063124
    585,48 (H.T.)
  • CHO 90° GALVA - 475x165
    CHO 90° GALVA - 475x165
    11063125
    671,16 (H.T.)
  • CHO 90° GALVA - 545x165
    CHO 90° GALVA - 545x165
    11063126
    816,00 (H.T.)
  • CHO 90° GALVA - 700x165
    CHO 90° GALVA - 700x165
    11063127
    919,02 (H.T.)
  • CHO 90° GALVA - 515x215
    CHO 90° GALVA - 515x215
    11063128
    810,90 (H.T.)
  • CHO 90° GALVA - 675x215
    CHO 90° GALVA - 675x215
    11063129
    915,96 (H.T.)
  • CHO 90° GALVA - 880x215
    CHO 90° GALVA - 880x215
    11063130
    1448,40 (H.T.)
  • CHO 90° GALVA - 645x265
    CHO 90° GALVA - 645x265
    11063131
    889,44 (H.T.)
  • CHO 90° GALVA - 950x320
    CHO 90° GALVA - 950x320
    11063136
    1819,68 (H.T.)
  • CHO 90° GALVA - 325x130
    CHO 90° GALVA - 325x130
    11066327
    593,64 (H.T.)
  • CHO 90° GALVA - 425x130
    CHO 90° GALVA - 425x130
    11066328
    703,80 (H.T.)
  • CHO 90° GALVA - 490x130
    CHO 90° GALVA - 490x130
    11066329
    657,90 (H.T.)
