Coude Vertical Oblong : CVO 45° Raccord

Coude Vertical Oblong : CVO 45°

Raccord

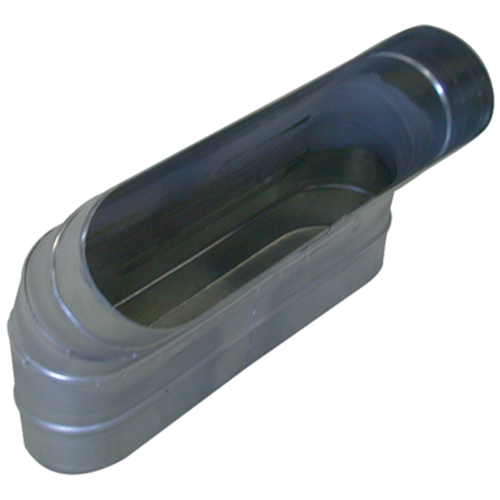

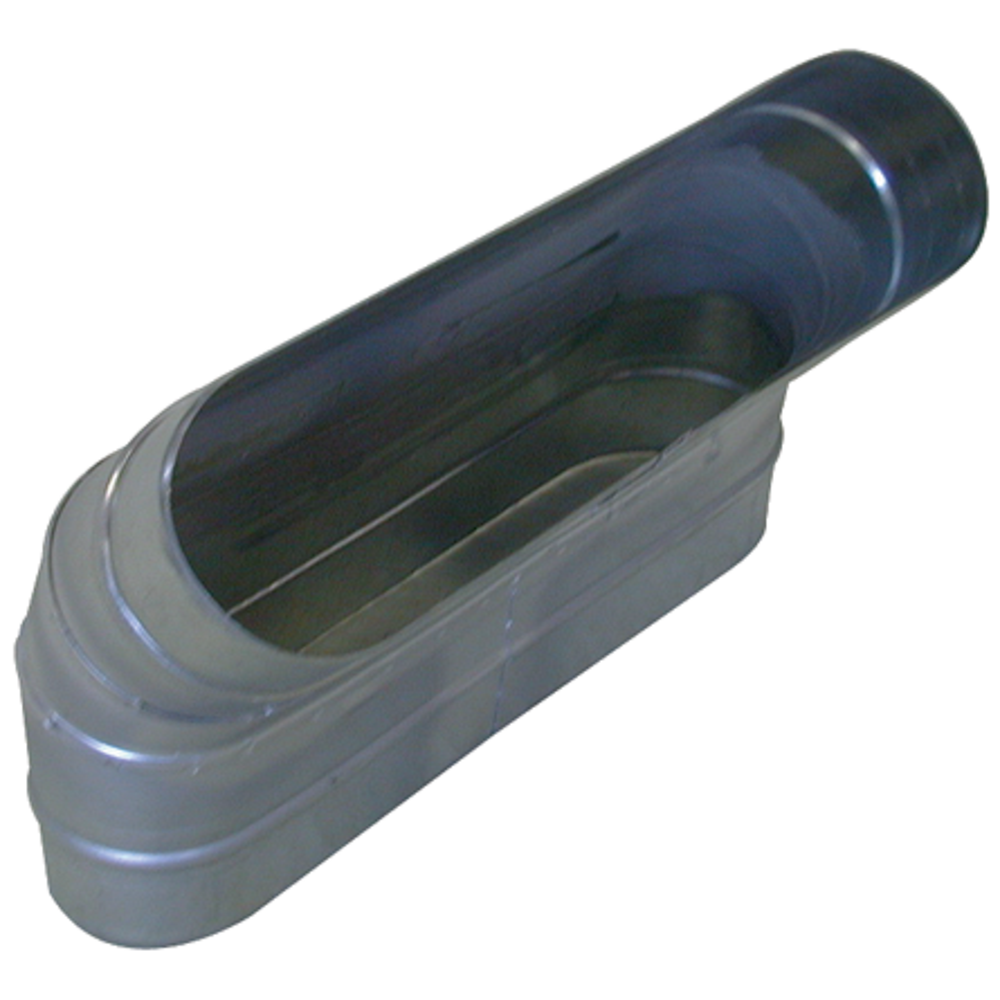

Le coude vertical oblong 45° permet de changer la direction d'un réseau oblong de 45°.
Coude Vertical Oblong : CVO 45°
Coude Vertical Oblong : CVO 45°
Le coude vertical oblong 45° permet de changer la direction d'un réseau oblong de 45°.
Coude Vertical Oblong : CVO 45°

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matière de l'isolant
Coude Vertical Oblong : CVO 45° Coude Vertical Oblong : CVO 45°

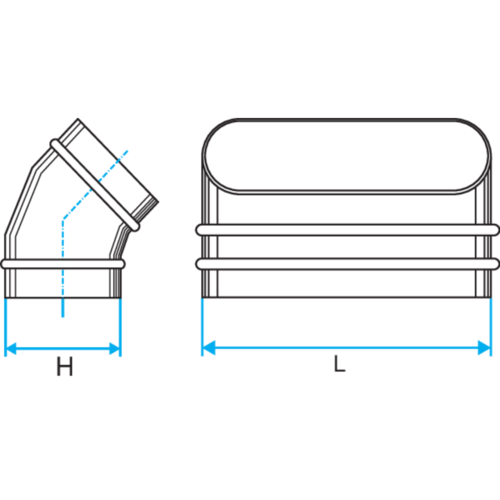

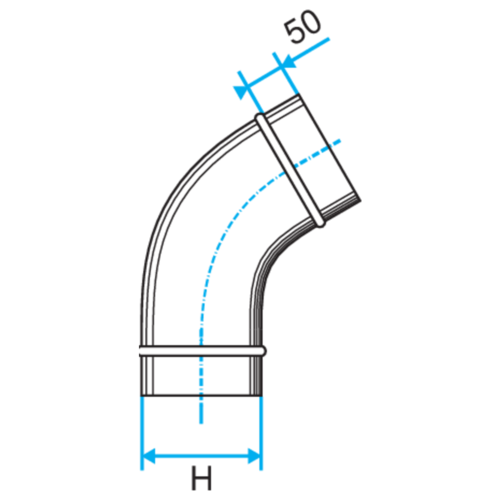

Références H (mm) L (mm)
11063281 - CVO 45° GALVA - 360x80

80

360

11063282 - CVO 45° GALVA - 350x100

100

350

11063283 - CVO 45° GALVA - 450x100

100

450

11063284 - CVO 45° GALVA - 410x165

165

410

11063285 - CVO 45° GALVA - 475x165

165

475

11063286 - CVO 45° GALVA - 545x165

165

545

11063287 - CVO 45° GALVA - 700x165

165

700

11063288 - CVO 45° GALVA - 515x215

215

515

11063289 - CVO 45° GALVA - 675x215

215

675

11063290 - CVO 45° GALVA - 880x215

215

880

11063291 - CVO 45° GALVA - 645x265

265

645

11063292 - CVO 45° GALVA - 850x265

265

850

11063293 - CVO 45° GALVA - 975x265

265

975

11063294 - CVO 45° GALVA - 620x320

320

620

11063295 - CVO 45° GALVA - 820x320

320

820

11063296 - CVO 45° GALVA - 950x320

320

950

11063298 - CVO 45° GALVA - 895x415

415

895

11066321 - CVO 45° GALVA - 325x130

130

325

11066322 - CVO 45° GALVA - 425x130

130

425

11066323 - CVO 45° GALVA - 490x130

130

490

Classement au feu

M0

Références produits et accessoires

  • CVO 45° GALVA - 360x80
    CVO 45° GALVA - 360x80
    11063281
    307,00 (H.T.)
  • CVO 45° GALVA - 350x100
    CVO 45° GALVA - 350x100
    11063282
    199,00 (H.T.)
  • CVO 45° GALVA - 450x100
    CVO 45° GALVA - 450x100
    11063283
    204,00 (H.T.)
  • CVO 45° GALVA - 410x165
    CVO 45° GALVA - 410x165
    11063284
    223,00 (H.T.)
  • CVO 45° GALVA - 475x165
    CVO 45° GALVA - 475x165
    11063285
    259,00 (H.T.)
  • CVO 45° GALVA - 545x165
    CVO 45° GALVA - 545x165
    11063286
    270,00 (H.T.)
  • CVO 45° GALVA - 700x165
    CVO 45° GALVA - 700x165
    11063287
    289,00 (H.T.)
  • CVO 45° GALVA - 515x215
    CVO 45° GALVA - 515x215
    11063288
    278,00 (H.T.)
  • CVO 45° GALVA - 675x215
    CVO 45° GALVA - 675x215
    11063289
    328,00 (H.T.)
  • CVO 45° GALVA - 880x215
    CVO 45° GALVA - 880x215
    11063290
    449,00 (H.T.)
  • CVO 45° GALVA - 645x265
    CVO 45° GALVA - 645x265
    11063291
    331,00 (H.T.)
  • CVO 45° GALVA - 850x265
    CVO 45° GALVA - 850x265
    11063292
    436,00 (H.T.)
  • CVO 45° GALVA - 975x265
    CVO 45° GALVA - 975x265
    11063293
    598,00 (H.T.)
  • CVO 45° GALVA - 620x320
    CVO 45° GALVA - 620x320
    11063294
    559,00 (H.T.)
  • CVO 45° GALVA - 820x320
    CVO 45° GALVA - 820x320
    11063295
    750,00 (H.T.)
  • CVO 45° GALVA - 950x320
    CVO 45° GALVA - 950x320
    11063296
    989,00 (H.T.)
  • CVO 45° GALVA - 895x415
    CVO 45° GALVA - 895x415
    11063298
    1017,00 (H.T.)
  • CVO 45° GALVA - 325x130
    CVO 45° GALVA - 325x130
    11066321
    195,00 (H.T.)
  • CVO 45° GALVA - 425x130
    CVO 45° GALVA - 425x130
    11066322
    203,00 (H.T.)
  • CVO 45° GALVA - 490x130
    CVO 45° GALVA - 490x130
    11066323
    217,00 (H.T.)
