Coude Vertical Oblong : CVO 90° Raccord

Coude Vertical Oblong : CVO 90°

Raccord

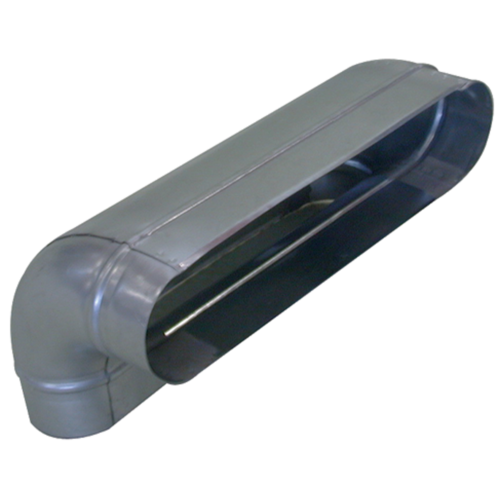

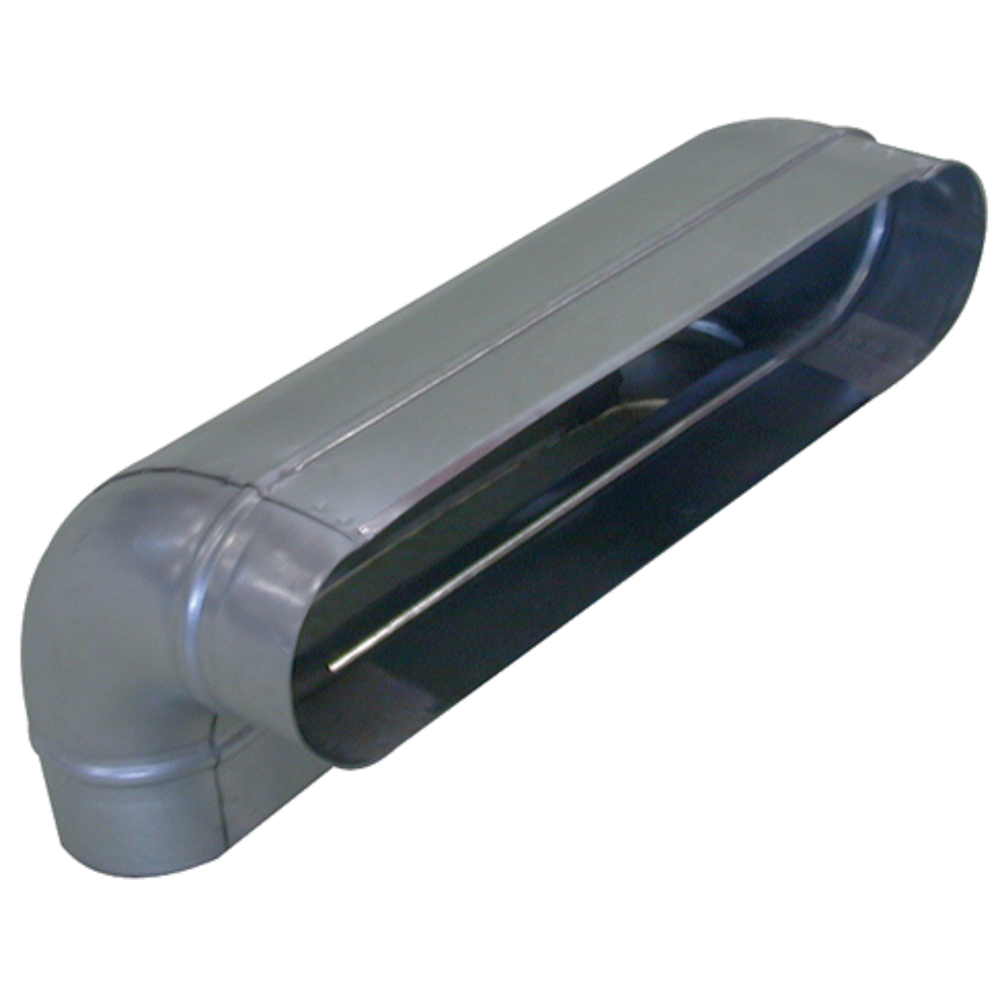

Le coude vertical oblong 90° permet de changer la direction d'un réseau oblong de 90°.
Coude Vertical Oblong : CVO 90°
Coude Vertical Oblong : CVO 90°
Le coude vertical oblong 90° permet de changer la direction d'un réseau oblong de 90°.
Coude Vertical Oblong : CVO 90°

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matériau principal Matière de l'isolant

Acier galvanisé

Coude Vertical Oblong : CVO 90° Coude Vertical Oblong : CVO 90° Coude Vertical Oblong : CVO 90°

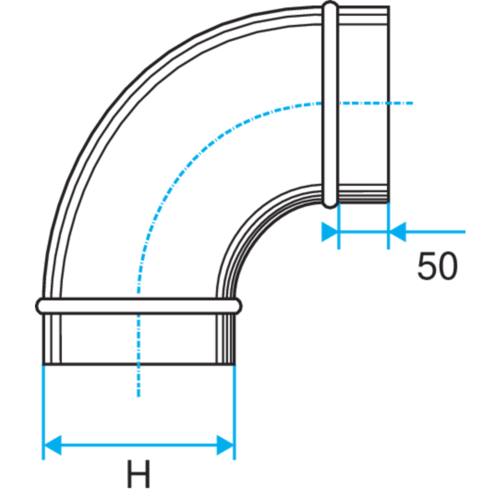

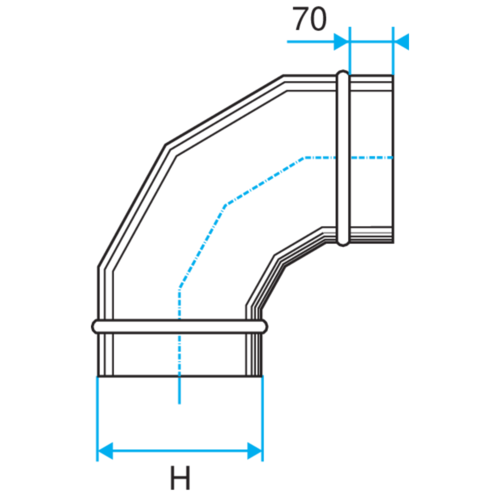

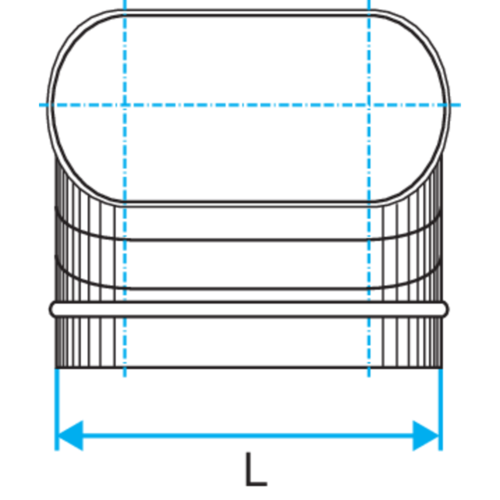

Références H (mm) L (mm)
11063241 - CVO 90° GALVA - 360x80

80

360

11063242 - CVO 90° GALVA - 350x100

100

350

11063243 - CVO 90° GALVA - 450x100

100

450

11063244 - CVO 90° GALVA - 410x165

165

410

11063245 - CVO 90° GALVA - 475x165

165

475

11063246 - CVO 90° GALVA - 545x165

165

545

11063247 - CVO 90° GALVA - 700x165

165

700

11063248 - CVO 90° GALVA - 515x215

215

515

11063249 - CVO 90° GALVA - 675x215

215

675

11063251 - CVO 90° GALVA - 645x265

265

645

11063256 - CVO 90° GALVA - 950x320

320

950

11066318 - CVO 90° GALVA - 325x130

130

325

11066319 - CVO 90° GALVA - 425x130

130

425

11066320 - CVO 90° GALVA - 490x130

130

490

Classement au feu

M0

Références produits et accessoires

  • CVO 90° GALVA - 360x80
    CVO 90° GALVA - 360x80
    11063241
    275,40 (H.T.)
  • CVO 90° GALVA - 350x100
    CVO 90° GALVA - 350x100
    11063242
    258,06 (H.T.)
  • CVO 90° GALVA - 450x100
    CVO 90° GALVA - 450x100
    11063243
    279,48 (H.T.)
  • CVO 90° GALVA - 410x165
    CVO 90° GALVA - 410x165
    11063244
    283,56 (H.T.)
  • CVO 90° GALVA - 475x165
    CVO 90° GALVA - 475x165
    11063245
    363,12 (H.T.)
  • CVO 90° GALVA - 545x165
    CVO 90° GALVA - 545x165
    11063246
    378,42 (H.T.)
  • CVO 90° GALVA - 700x165
    CVO 90° GALVA - 700x165
    11063247
    437,58 (H.T.)
  • CVO 90° GALVA - 515x215
    CVO 90° GALVA - 515x215
    11063248
    350,88 (H.T.)
  • CVO 90° GALVA - 675x215
    CVO 90° GALVA - 675x215
    11063249
    406,98 (H.T.)
  • CVO 90° GALVA - 645x265
    CVO 90° GALVA - 645x265
    11063251
    410,04 (H.T.)
  • CVO 90° GALVA - 950x320
    CVO 90° GALVA - 950x320
    11063256
    1275,00 (H.T.)
  • CVO 90° GALVA - 325x130
    CVO 90° GALVA - 325x130
    11066318
    275,40 (H.T.)
  • CVO 90° GALVA - 425x130
    CVO 90° GALVA - 425x130
    11066319
    281,52 (H.T.)
  • CVO 90° GALVA - 490x130
    CVO 90° GALVA - 490x130
    11066320
    283,56 (H.T.)
