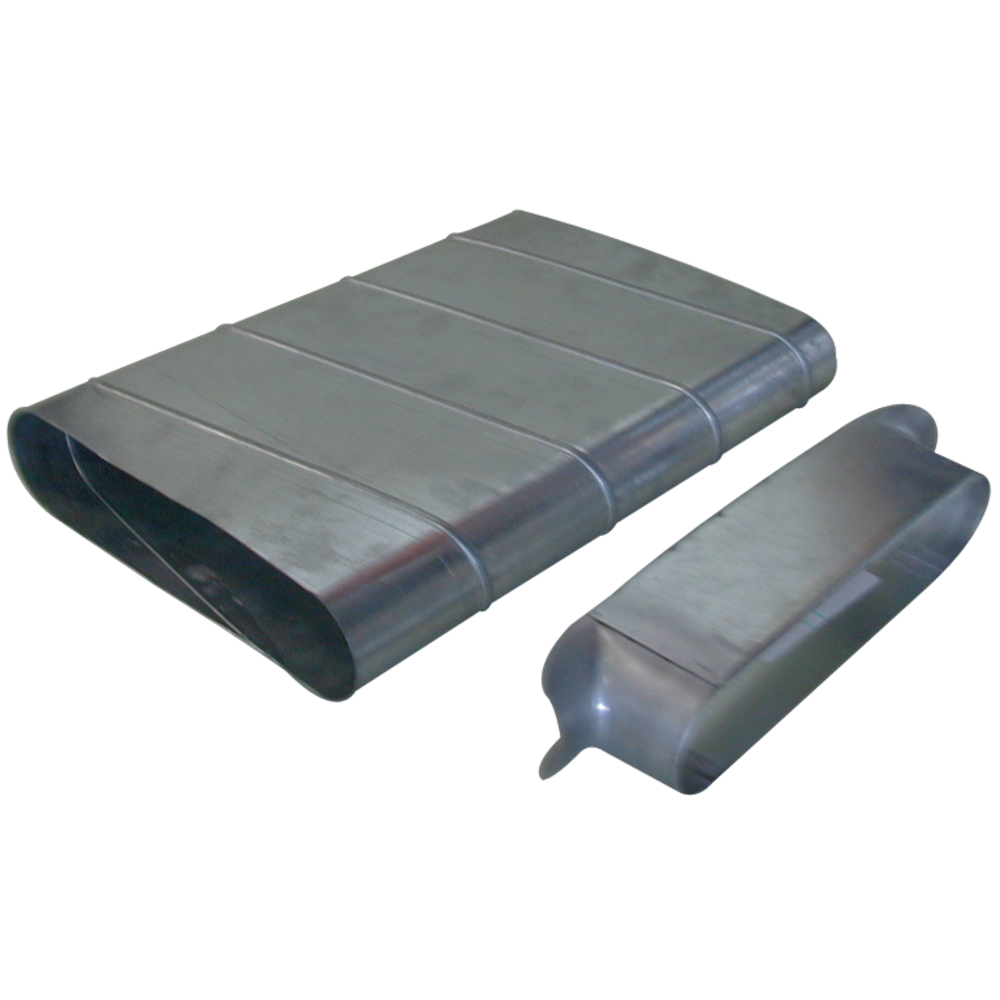

Le piquage droit oblong 90° permet de réaliser un piquage à 90° sur un conduit circulaire galvanisé.
Piquage Droit Oblong : PDO à 90°
Le piquage droit oblong 90° permet de réaliser un piquage à 90° sur un conduit circulaire galvanisé.
Les + produits
- faible encombrement pour les gros débits,
- bonne étanchéité et pertes de charges maîtrisées,
- montage et entretien aisés (pas d'angle mort).
- gamme dimensionnelle standardisée (20 sections oblongues),
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- classement au feu M0.
- lors de la mise en oeuvre, porter une attention particulière aux pertes de charge, aux bruits et aux débits de fuite pouvant être générés,
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matériau principal | Matière de l'isolant |
|---|---|
| Acier galvanisé |

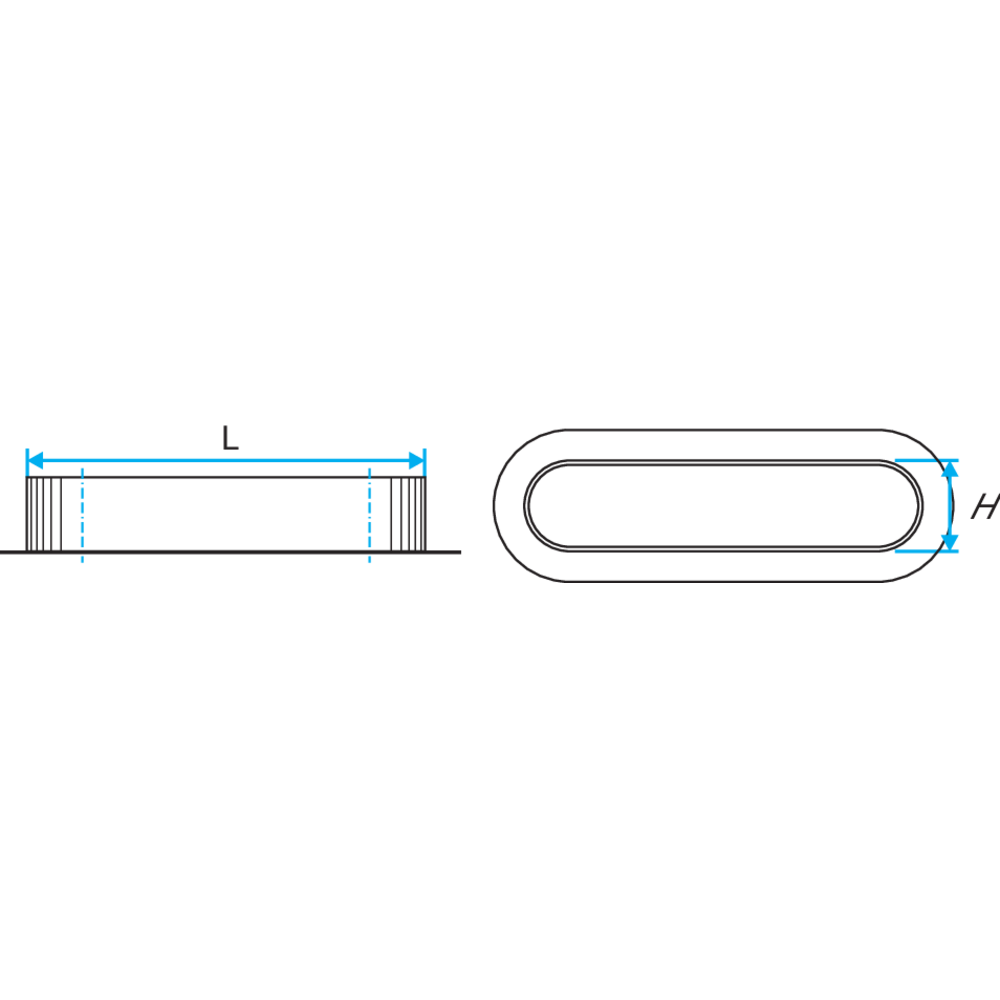

| Références | H (mm) | L (mm) | Ø (mm) | Ø B (mm) |
|---|---|---|---|---|
| 11063561 - PDO GALVA - 360x80 - D80 | 80 |
360 |
80 |
D80 |
| 11063562 - PDO GALVA - 360x80 - D100 | 80 |
360 |
100 |
100 |
| 11063563 - PDO GALVA - 360x80 - D165 | 80 |
360 |
165 |
165 |
| 11063569 - PDO GALVA - 350x100 - D100 | 100 |
350 |
100 |
100 |
| 11063570 - PDO GALVA - 350x100 - D165 | 100 |
350 |
165 |
165 |
| 11063571 - PDO GALVA - 350x100 - D215 | 100 |
350 |
215 |
215 |
| 11063572 - PDO GALVA - 350x100 - D265 | 100 |
350 |
265 |
265 |
| 11063576 - PDO GALVA - 450x100 - D100 | 100 |
450 |
100 |
100 |
| 11063577 - PDO GALVA - 450x100 - D165 | 100 |
450 |
165 |
165 |
| 11063579 - PDO GALVA - 450x100 - D265 | 100 |
450 |
265 |
265 |
| 11063583 - PDO GALVA - 410x165 - D165 | 165 |
410 |
165 |
165 |
| 11063584 - PDO GALVA - 410x165 - D215 | 165 |
410 |
215 |
215 |
| 11063585 - PDO GALVA - 410x165 - D265 | 165 |
410 |
265 |
265 |
| 11063586 - PDO GALVA - 410x165 - D320 | 165 |
410 |
320 |
320 |
| 11063587 - PDO GALVA - 410x165 - D415 | 165 |
410 |
415 |
415 |
| 11063589 - PDO GALVA - 475x165 - D165 | 165 |
475 |
165 |
165 |
| 11063595 - PDO GALVA - 545x165 - D165 | 165 |
545 |
165 |
165 |
| 11063596 - PDO GALVA - 545x165 - D215 | 165 |
545 |
215 |
215 |
| 11063598 - PDO GALVA - 545x165 - D320 | 165 |
545 |
320 |
320 |
| 11063599 - PDO GALVA - 545x165 - D415 | 165 |
545 |
415 |
415 |
| 11063601 - PDO GALVA - 700x165 - D165 | 165 |
700 |
165 |
165 |
| 11063607 - PDO GALVA - 515x215 - D215 | 215 |
515 |
215 |
215 |
| 11063611 - PDO GALVA - 515x215 - D515 | 215 |
515 |
515 |
515 |
| 11063612 - PDO GALVA - 675x215 - D215 | 215 |
675 |
215 |
215 |
| 11063614 - PDO GALVA - 675x215 - D320 | 215 |
675 |
320 |
320 |
| 11063623 - PDO GALVA - 645x265 - D320 | 265 |
645 |
320 |
320 |
| 11063652 - PDO GALVA - 360x80 - D130 | 80 |
360 |
130 |
130 |
| 11063653 - PDO GALVA - 350x100 - D130 | 100 |
350 |
130 |
130 |
| 11066469 - PDO GALVA - 325X130 - D130 | 130 |
325 |
130 |
130 |
| 11066470 - PDO GALVA - 325X130 - D165 | 130 |
325 |
165 |
165 |
| 11066471 - PDO GALVA - 325X130 - D215 | 130 |
325 |
215 |
215 |
| 11066473 - PDO GALVA - 325X130 - D320 | 130 |
325 |
320 |
320 |
| 11066476 - PDO GALVA - 425X130 - D130 | 130 |
425 |
130 |
130 |
| 11066477 - PDO GALVA - 425X130 - D165 | 130 |
425 |
165 |
165 |
| 11066478 - PDO GALVA - 425X130 - D215 | 130 |
425 |
215 |
215 |
| 11066483 - PDO GALVA - 490X130 - D130 | 130 |
490 |
130 |
130 |
| 11066484 - PDO GALVA - 490X130 - D165 | 130 |
490 |
165 |
165 |
| 11066485 - PDO GALVA - 490X130 - D215 | 130 |
490 |
215 |
215 |
| Classement au feu |
|---|
| M0 |
