Piquage Droit Oblong sur Plat : PDOP
Raccord
Piquage Droit Oblong sur Plat : PDOP
Raccord

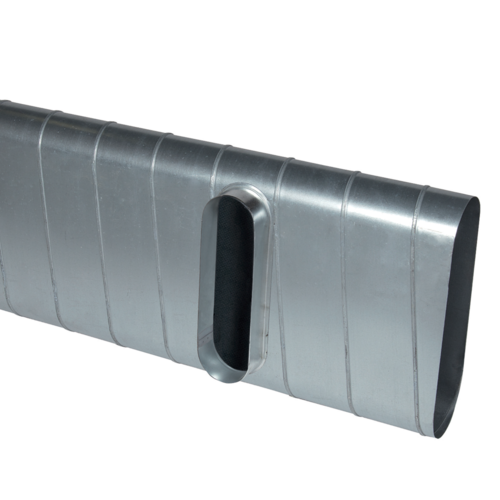

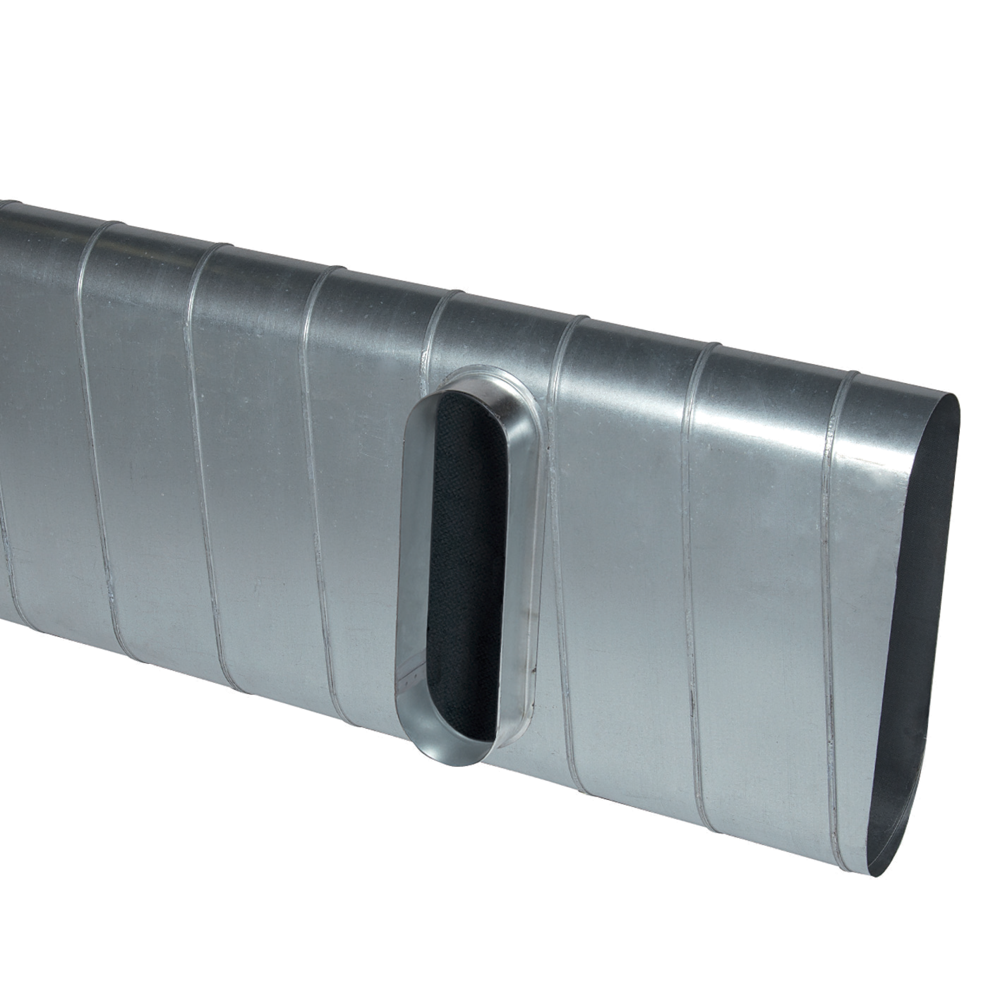

Le piquage droit oblong sur plat 90° permet de réaliser un piquage à 90° sur un conduit de type oblong ou rectangulaire galvanisé.
Piquage Droit Oblong sur Plat : PDOP
Le piquage droit oblong sur plat 90° permet de réaliser un piquage à 90° sur un conduit de type oblong ou rectangulaire galvanisé.
Les + produits
- faible encombrement pour les gros débits,
- bonne étanchéité et pertes de charges maîtrisées,
- montage et entretien aisés (pas d'angle mort).
- gamme dimensionnelle standardisée (20 sections oblongues),
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- classement au feu M0.
- lors de la mise en oeuvre, porter une attention particulière aux pertes de charge, aux bruits et aux débits de fuite pouvant être générés,
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matériau principal | Matière de l'isolant |
|---|---|
| Acier galvanisé |
| Références | H (mm) | L (mm) |
|---|---|---|
| 11063401 - PDOP GALVA - 360x80 | 80 |
360 |
| 11063402 - PDOP GALVA - 350x100 | 100 |
350 |
| 11063403 - PDOP GALVA - 450x100 | 100 |
450 |
| 11063404 - PDOP GALVA - 410x165 | 165 |
410 |
| 11063405 - PDOP GALVA - 475x165 | 165 |
475 |
| 11063406 - PDOP GALVA - 545x165 | 165 |
545 |
| 11063407 - PDOP GALVA - 700x165 | 165 |
700 |
| 11063408 - PDOP GALVA - 515x215 | 215 |
515 |
| 11063409 - PDOP GALVA - 675x215 | 215 |
675 |
| 11063411 - PDOP GALVA - 645x265 | 265 |
645 |
| 11066523 - PDOP GALVA - 325X130 | 130 |
325 |
| 11066524 - PDOP GALVA - 425X130 | 130 |
425 |
| 11066525 - PDOP GALVA - 490X130 | 130 |
490 |
| Classement au feu |
|---|
| M0 |
