Aldes propose et conçoit des caissons de distribution adaptés à chaque configuration, à chaque type de réseau et à chaque projet en neuf ou en rénovation.
Caisson de Répartition
La gamme de caisson de répartition Aldes se compose de plusieurs types de caissons afin de s'adapter aux mieux au type de réseau choisi et à la configuration de l'installation.
Ils sont utilisés dans un réseau de ventilation Double Flux individuel et permettent de réaliser le soufflage ou l'extraction dans le logement.
Ils sont utilisés dans un réseau de ventilation Double Flux individuel et permettent de réaliser le soufflage ou l'extraction dans le logement.
- performants
- maniables
- modulables
- pour installation verticale ou horizontale,
- pour insufflation ou extraction,
- compatible avec les gaines plastique souples ALGAINE et les raccords EasyClip correspondants: caisson universel et caisson circulaire en PPE
- compatible avec les réseaux Optiflex et Optiflex PRO: caisson en PP et caisson universel PPE (accessoires en option)
- compatible avec les réseaux Minigaine: caisson plat Minigaine
| Références | Température maximum d'utilisation (°C) | Matériau principal | Matière de l'isolant | Température minimum d'utilisation (°C) |
|---|---|---|---|---|

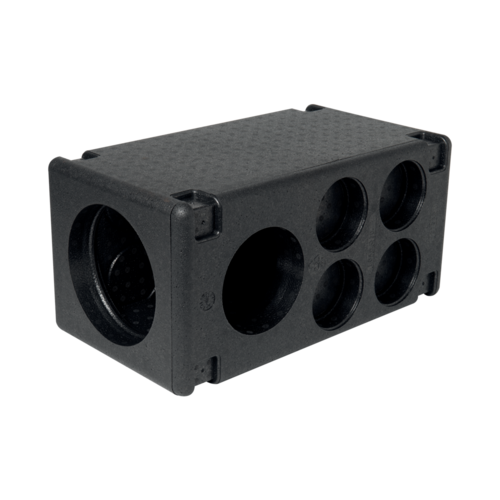

| 11091560 - Kit universel caisson de répartition | ||||

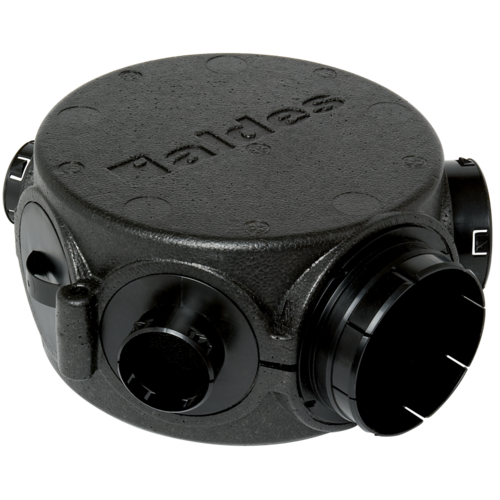

| 11023194 - Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles) | ||||
| 11023195 - Caisson circulaire isolé 1 Ø 160 + 6 Ø 125 | ||||

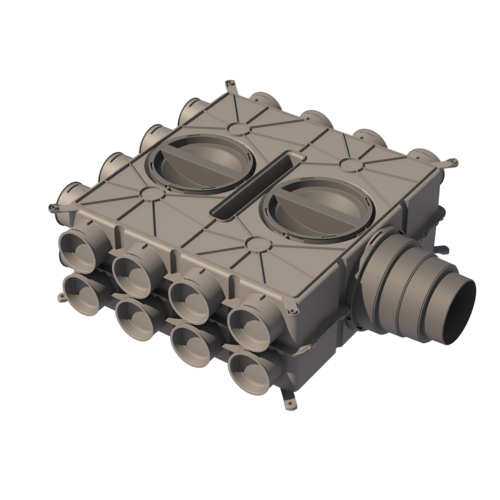

| 11095976 - CAISSON OPTIFLEX PRO 24 PIQUAGES H | 60 |
Plastique |
-20 |
|
| 11023048 - Caisson répartiteur plat 3 sorties | ||||
| 11023049 - Caisson répartiteur plat 6 sorties | ||||
| 11027171 - Caisson métallique OPTIFLEX® 20 piquages conduit circulaire avec entrée Ø 160-B | ||||
| 11027172 - Caisson métallique OPTIFLEX® 10 piquages conduit circulaire avec entrée Ø 160 Sol | ||||
| 11027173 - Caisson métallique OPTIFLEX® 20 piquages conduit circulaire avec entrée Ø 160 Sol |
| Références | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | P (mm) | Ø (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 11091560 - Kit universel caisson de répartition | 220 |
460 |
250 |
80 |
0.63 |
|||
| 11023194 - Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles) | 200 |
448 |
160 |
2,1 |
||||
| 11023195 - Caisson circulaire isolé 1 Ø 160 + 6 Ø 125 | 200 |
448 |
160 |
2,2 |
||||
| 11095976 - CAISSON OPTIFLEX PRO 24 PIQUAGES H | 210 |
710 |
592 |
2,244 |
||||
| 11023048 - Caisson répartiteur plat 3 sorties | 100 |
550 |
320 |
1,046 |
||||
| 11023049 - Caisson répartiteur plat 6 sorties | 448 |
160 |
200 |
1,2 |
||||
| 11027171 - Caisson métallique OPTIFLEX® 20 piquages conduit circulaire avec entrée Ø 160-B | 330 |
233 |
577 |
160 |
||||
| 11027172 - Caisson métallique OPTIFLEX® 10 piquages conduit circulaire avec entrée Ø 160 Sol | ||||||||
| 11027173 - Caisson métallique OPTIFLEX® 20 piquages conduit circulaire avec entrée Ø 160 Sol |
