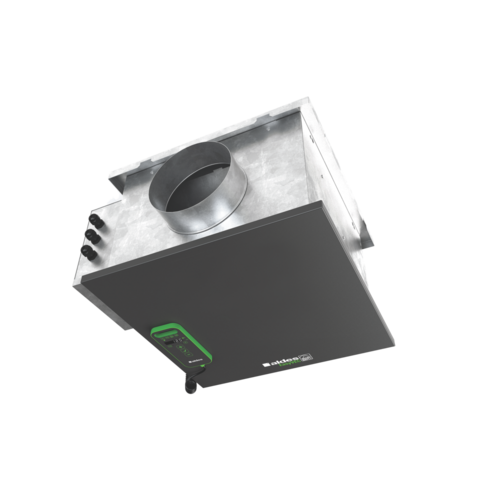

EasyVEC® Compact Micro-watt + Caisson de ventilation

EasyVEC® Compact Micro-watt +

Caisson de ventilation

La gamme de caissons simple-flux la mieux pensée du marché afin de rendre la ventilation performante, sereine et facile​.
EasyVEC® Compact Micro-watt + EasyVEC® Compact Micro-watt + EasyVEC® Compact Micro-watt +
Télécharger le fichier CAD Library
EasyVEC® Compact Micro-watt +
De faible encombrement et avec une configuration en ligne, ce caisson sera idéal pour des applications en faux-plafond.
La régulation brevetée Aldes Micro-watt + crée automatiquement un profil de régulation sur-mesure ( Auto-Adaptative Technology™) pour adapter la pression délivrée par le caisson aux besoins réels de l’installation. Cela permet de ventiler au juste besoin et d'atteindre des économies importantes sur le poste de chauffage.
Avec AldesConnect® Pro, il est possible de monitorer l'unité de ventilation à distance pour encore plus de réactivité dans la gestion des pannes et des dysfonctionnements.
EasyVEC® Compact Micro-watt +

Les + produits

  • gamme large de 300 à 3 000 m3/h,
  • hauteur compact,
  • 100% recyclable.
  • facile à sélectionner: logiciel Selector poWair,
  • facile à installer,
  • facile à paramétrer : télécommande déportée,
  • facile à entretenir: face d'accès unique, lien vers documentation via QR code,
  • très faible consommation.

EasyVEC® Compact Micro-watt + permet la ventilation simple flux dans les locaux tertiaires par extraction ou par insufflation d’air afin d’assurer une qualité d’air suffisante et la préservation du bâti.

  • régulation Micro-watt + et logiciel breveté Aldes Auto-Adaptative Technology™ pour adapter la pression délivrée par le caisson aux besoins réels de l’installation,
  • 3 autres modes de régulation additionnels :
    • Micro-watt en pression constante,
    • par sonde externe 0-10V (ex: capteur de CO2),
    • débit constant.
  • motorisation EC très basse consommation (50/60 Hz),
  • roue à réaction,
  • caisson en tôle galva Z275,
  • télécommande EasyVEC® simple et intuitive,
  • interrupteur de proximité de série,
  • mode de régulation hygro-réglable ou T.Flow pré-paramétrés,
  • solution compatible avec tout type de réseaux même avec dérivations,
  • système centralisé : économie sur la maintenance,
  • renvoi d'alarme disponible par câblage sur la carte électronique,
  • nombreuses options et accessoires :
    • caisson filtre,
    • filtre ISO Grossier 60%, ePM10 50%, ePM1 50-75%, ePM1 85%,
    • pressostat,
    • refoulement gainable,
    • isolation acoustique double-peau 25 mm,
    • compatible Modbus RS485,
    • AldesConnect® Pro.
  • produit en France.
  • compatible avec l'Avis Technique Ventilation modulée Présence-Agito-CO2-Hygro n° 14.5/16-2185_V1,
  • ErP 2018,
  • éligible aux CEE : BAT-TH-112, BAT-TH-125, BAT-EQ-123.
  • installation :
    • emplacement extérieur ou intérieur,
    • pour un montage en faux plafond, un lot de 4 sangles réglables entre 100 et 400 mm est disponible pour fixer le caisson au plafond ou sur une poutre,
    • en extérieur : de préférence à l’abri du vent afin de limiter les pertes de charge au refoulement en cas de mise en oeuvre en toiture.
  • pour de meilleures performances acoustiques et aérauliques il est recommandé :
    • d'installer des pièges à son au niveau des piquages du caisson,
    • d'utiliser la gamme d'accessoires à joints ALDES VIRTUO-FIX,
    • d'utiliser les manchettes souples étanches MS PRO pour découpler les vibrations du réseau.
Références Matière de l'isolant Type de moteur
11034010 - EasyVEC® Compact MICRO-WATT + 300 IP IHM

EC

11034011 - EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé

EC

11034012 - EasyVEC® Compact MICRO-WATT + 600 IP IHM

EC

11034013 - EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé

EC

11034014 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM

EC

11034015 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé

EC

11034016 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM

EC

11034017 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé

EC

11034018 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM

EC

11034019 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé

EC

EasyVEC® Compact Micro-watt +
Références B (mm) C (°) C (mm) E (mm) EA1 (mm) EA2 (mm) ER1 (mm) F (mm) H (mm) HP (mm) HT (mm) L (mm) LT (mm) M (mm) P (mm) R (mm) S (mm) Y (mm) Z (mm) Ø (mm) Poids (kg)
11034010 - EasyVEC® Compact MICRO-WATT + 300 IP IHM

93



432

139



488

277



377

432



160

9

11034011 - EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé

93



432

139



488

277



377

432



160

9

11034012 - EasyVEC® Compact MICRO-WATT + 600 IP IHM

93



482

164



538

327



427

482



200

12

11034013 - EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé

93



482

164



538

327



427

482



200

12

11034014 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM

255

186

330



457

35

525

402

536

65

688



454

438

496

315

19

11034015 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé

255

186

330



457

35

525

402

536

65

688



454

438

496

315

19

11034016 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM

93



582

177



648

352



527

582



315

20

11034017 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé

93



582

177



648

352



527

582



315

20

11034018 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM

98

694

694

232



760

462



639

694



400

28

11034019 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé

98

694

694

232



760

462



639

694



400

28

Références Débit nominal (m³/h)
11034010 - EasyVEC® Compact MICRO-WATT + 300 IP IHM

300

11034011 - EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé

300

11034012 - EasyVEC® Compact MICRO-WATT + 600 IP IHM

600

11034013 - EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé

600

11034014 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM

1000

11034015 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé

1000

11034016 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM

2000

11034017 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé

2000

11034018 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM

3000

11034019 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé

3000

Références Indice de protection Intensité maximale (A) Puissance maximale Alimentation électrique Puissance max (kW) Puissance max (W)
11034010 - EasyVEC® Compact MICRO-WATT + 300 IP IHM

IP24

0,6

76



0,076

76

11034011 - EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé

IP24

0,6

76



0,076

76

11034012 - EasyVEC® Compact MICRO-WATT + 600 IP IHM

IP24

0,75

95

Monophasée

0,095

95

11034013 - EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé

IP24

0,75

95



0,095

95

11034014 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM

IP24

1,5

190

Monophasée

0,19

190

11034015 - EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé

IP24

1,5

190

Monophasée

0,19

190

11034016 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM

IP24

3,4

430

Monophasée

0,43

430

11034017 - EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé

IP24

3,4

430

Monophasée

0,43

430

11034018 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM

IP24

2.2

430

Monophasée

0,43

430

11034019 - EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé

IP24

2.2

430

Monophasée

0,43

430

  • Certifié QB  :  Groupe d'extraction
  • N° d’avis technique  :  14.5/16-2185_V2
  • Eligibilité au CEE  :  Oui
  • N° de fiche CEE 1  :  BAT-TH-112
  • N° de fiche CEE 2  :  BAT-TH-125
  • N° de fiche CEE 3  :  BAT-EQ-123

Références produits et accessoires

  • EasyVEC® Compact MICRO-WATT + 300 IP IHM
    EasyVEC® Compact MICRO-WATT + 300 IP IHM
    11034010
    1948,20 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé
    EasyVEC® Compact MICRO-WATT + 300 IP IHM Isolé
    11034011
    2507,16 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 600 IP IHM
    EasyVEC® Compact MICRO-WATT + 600 IP IHM
    11034012
    2125,68 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé
    EasyVEC® Compact MICRO-WATT + 600 IP IHM Isolé
    11034013
    2684,64 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 1000 IP IHM
    EasyVEC® Compact MICRO-WATT + 1000 IP IHM
    11034014
    2891,70 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé
    EasyVEC® Compact MICRO-WATT + 1000 IP IHM Isolé
    11034015
    3450,66 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 2000 IP IHM
    EasyVEC® Compact MICRO-WATT + 2000 IP IHM
    11034016
    3232,38 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé
    EasyVEC® Compact MICRO-WATT + 2000 IP IHM Isolé
    11034017
    4116,72 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 3000 IP IHM
    EasyVEC® Compact MICRO-WATT + 3000 IP IHM
    11034018
    4562,46 (H.T.)
  • EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé
    EasyVEC® Compact MICRO-WATT + 3000 IP IHM Isolé
    11034019
    5153,04 (H.T.)
