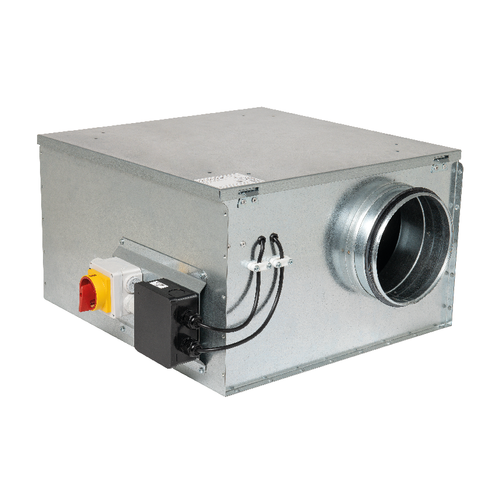

PROVEC® Compact Silence EC
Caisson de ventilation
PROVEC® Compact Silence EC
Caisson de ventilation
La gamme de caissons simple-flux ultra silencieuse pour une intégration simple dans tous les locaux.
PROVEC® Compact Silence EC

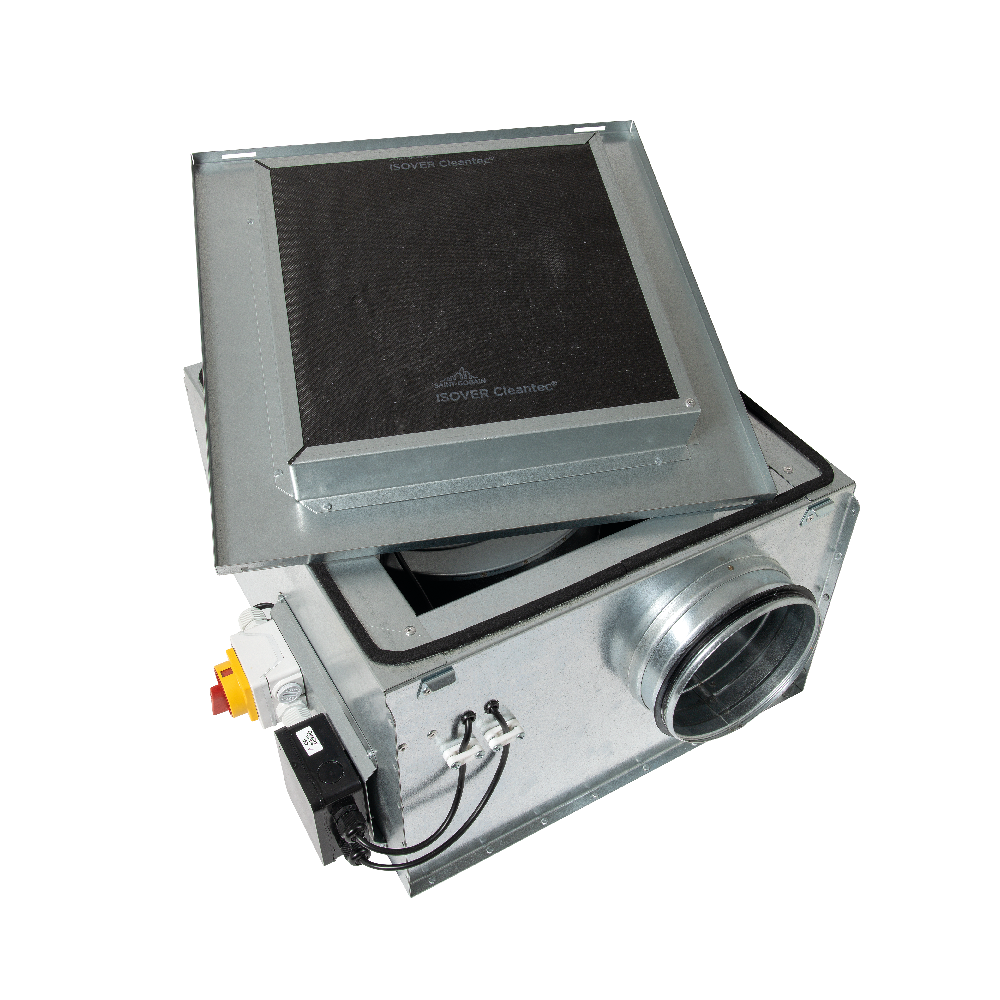

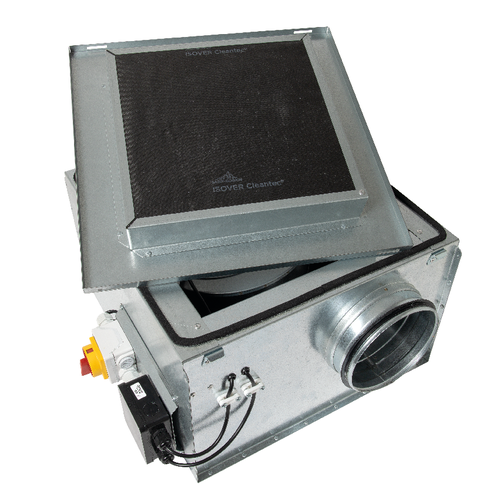

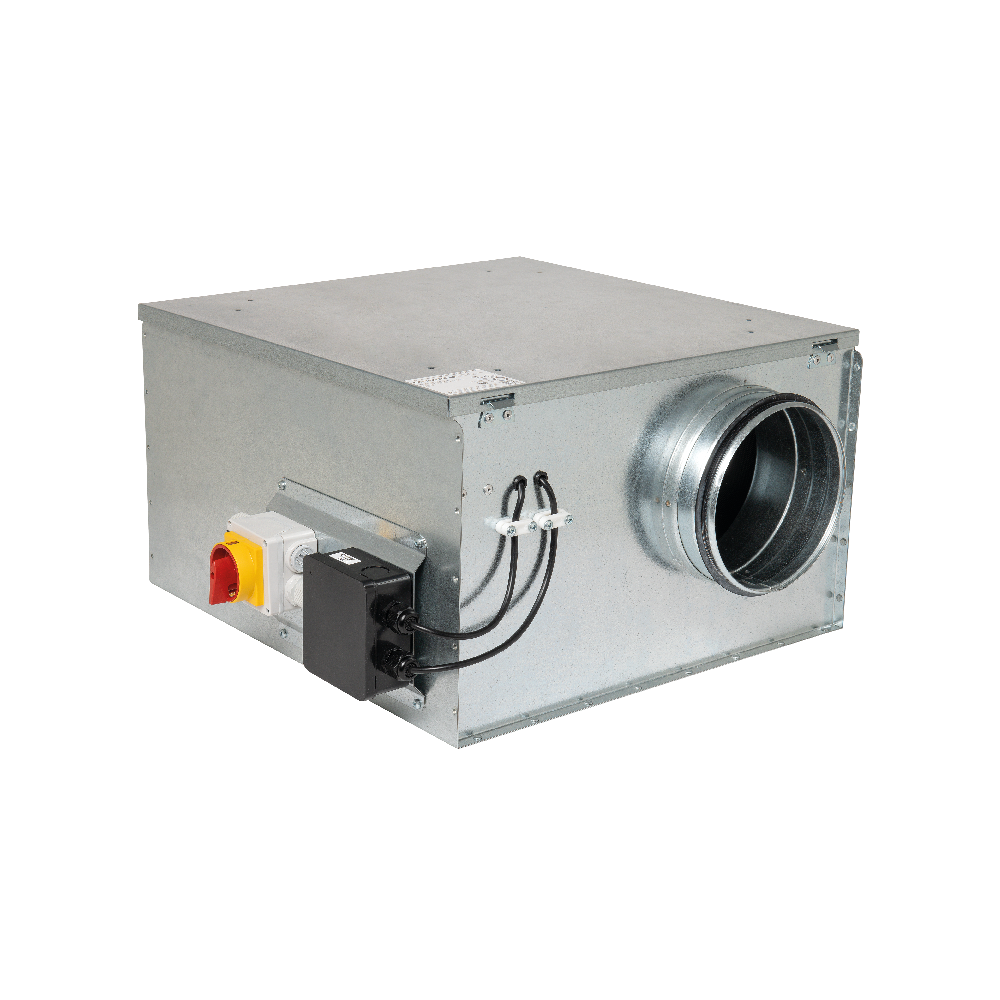

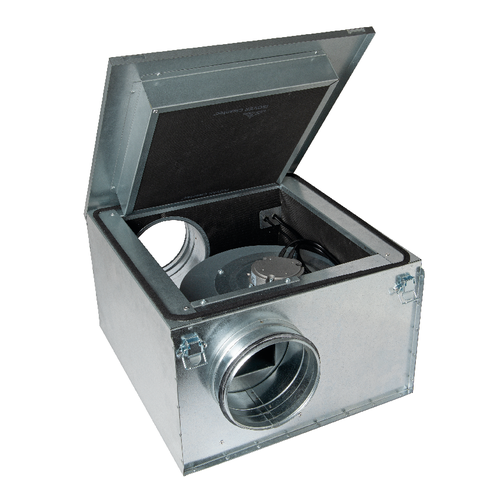

Le caisson PROVEC Compact Silence EC intègre une isolation acoustique de 50 mm d'épaisseur revétue d'un voile tissé (classement A2-s1, d0) sur 6 faces. Cela garantit un très faible niveau sonore du caisson, tant dans l'environnement que dans la gaine d'aspiration (effet "piège à son"). Sa compacité permet de l'installer facilement en faux-plafond. Le potentiomètre intégré permet un réglage simple du débit.
Les + produits
- Isolation acoustique 50mm sur 6 faces avec effet piège à son sur air extrait
- Hauteur compacte

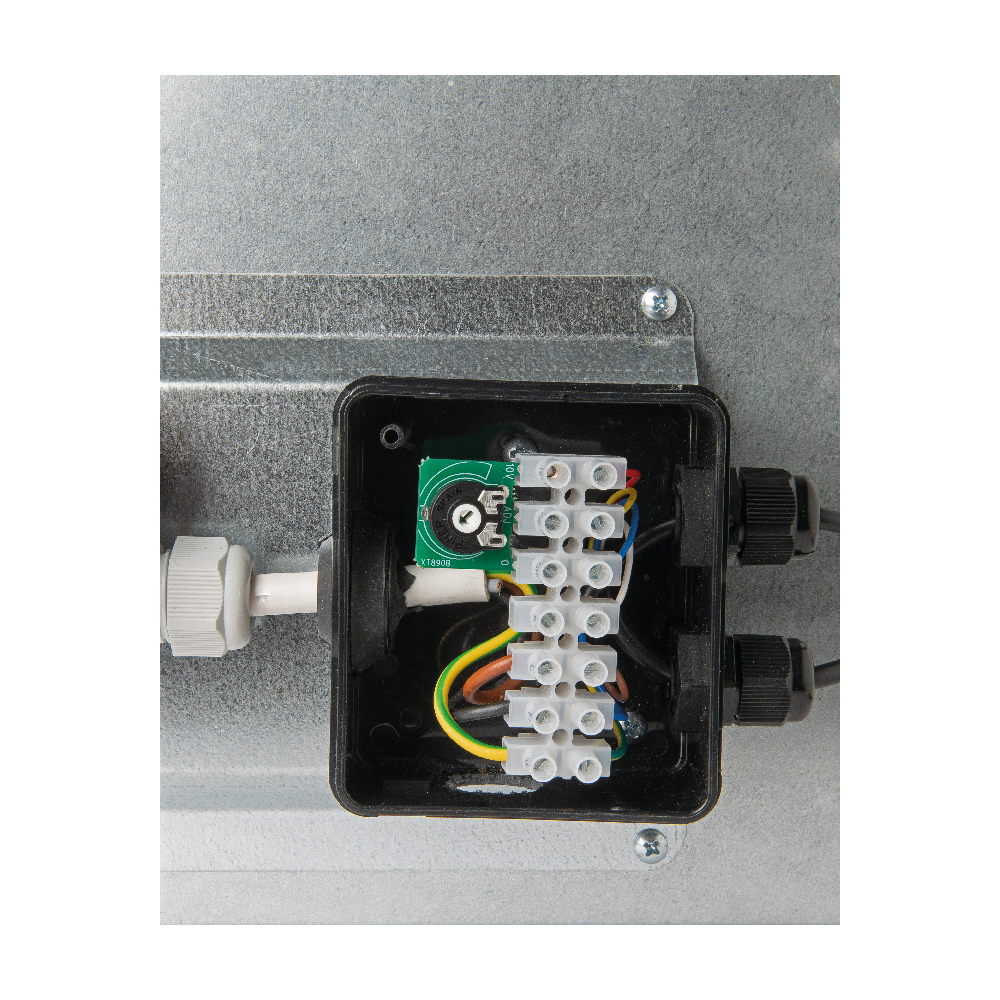

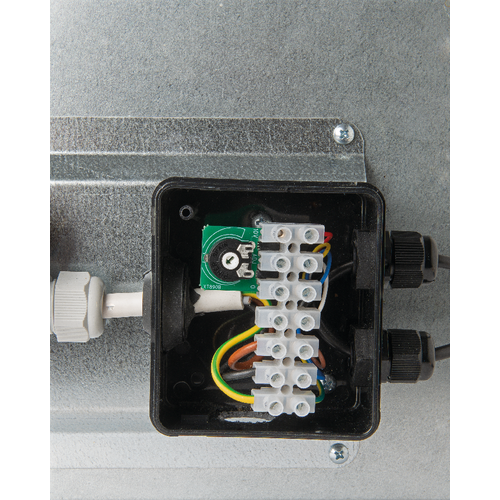

- Motorisation EC avec potentiomètre intégré pour réglage du débit
- Facile à sélectionner: logiciel Selector poWair

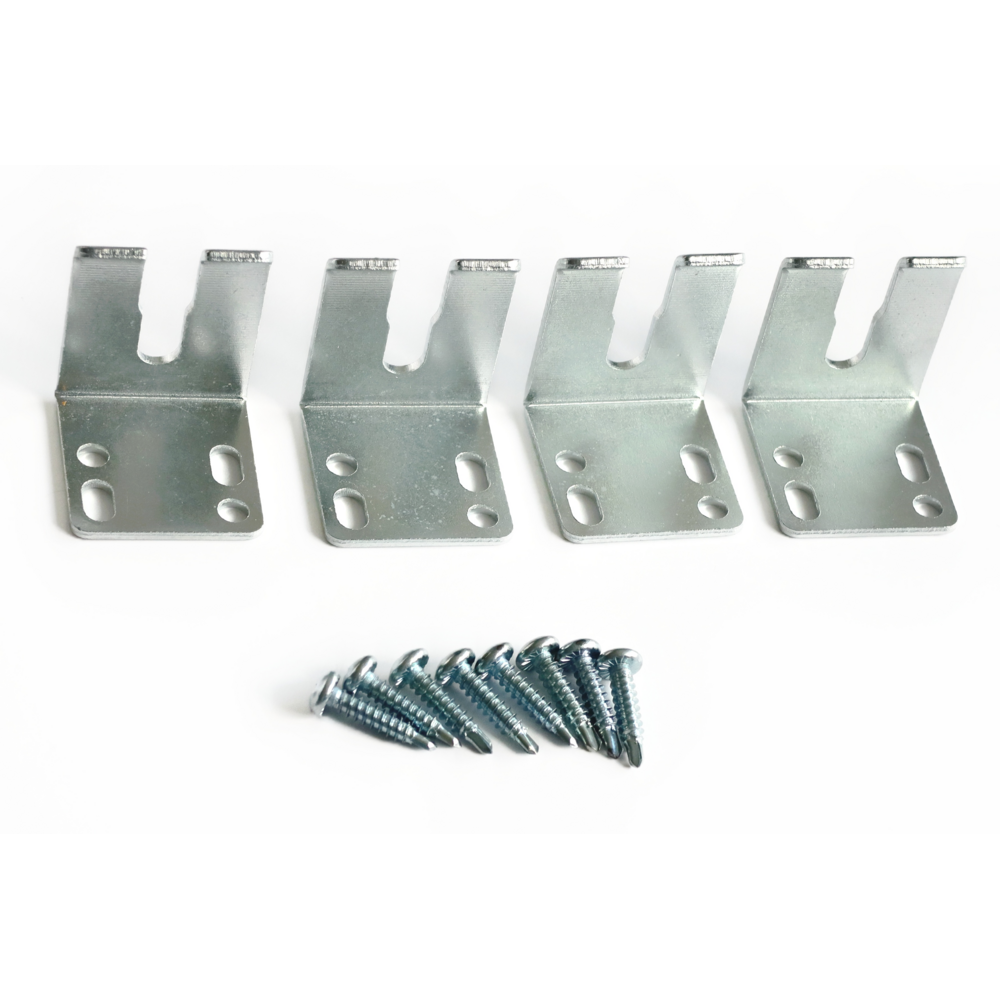

- Facile à installer (4 pattes de fixation incluses)
- Facile à paramétrer : potentiomètres pour régler la pression

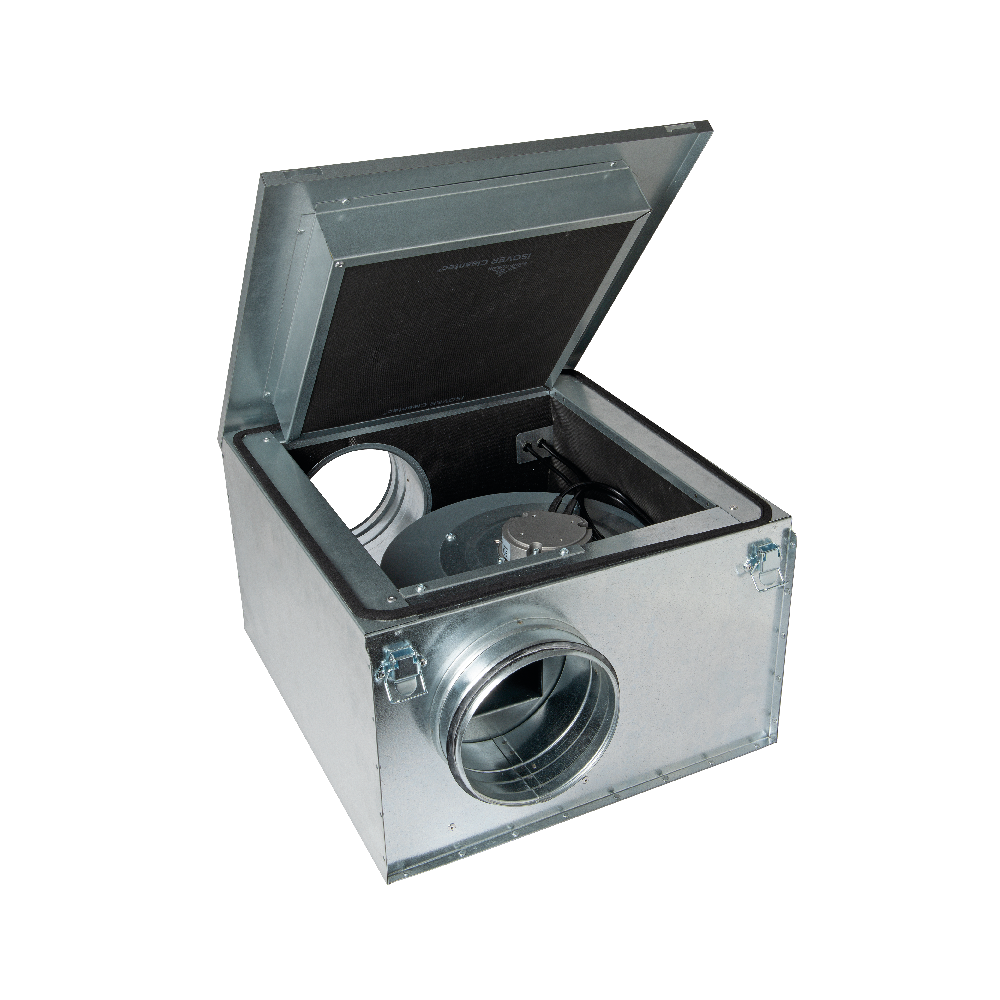

- Facile à entretenir: face d'accès unique, lien vers documentation via QR code
PROVEC® Compact Silence EC permet la ventilation simple flux dans les locaux tertiaires par extraction ou par insufflation d’air afin d’assurer une qualité d’air suffisante et la préservation du bâti.
- isolation acoustique renforcée 50 mm sur 6 faces avec effet piège à son,
- motorisation EC,
- potentiomètre de réglage intégré (déporté possible via accessoire),
- interrupteur de proximité cadenassable livré monté et cablé de série,

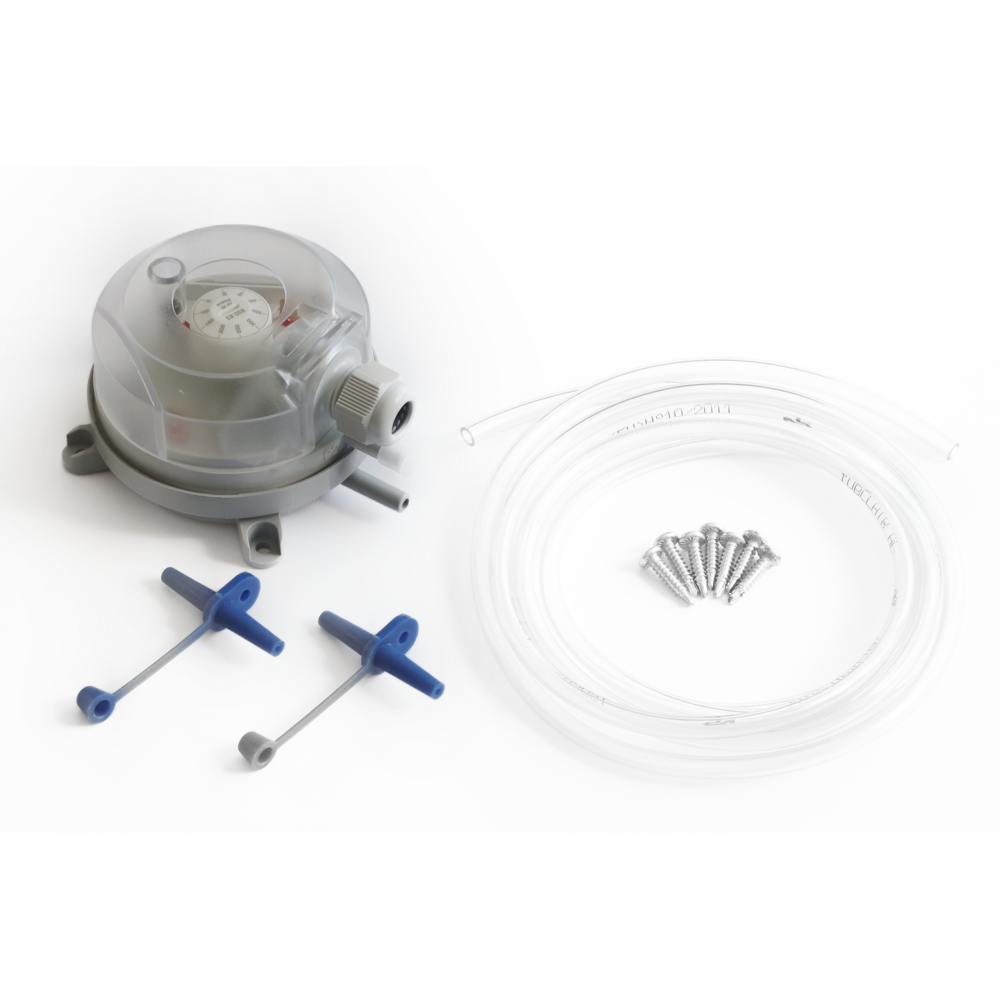

- pressostat réglable 50-500 Pa livré de série,
- roue à réaction,
- caisson en tôle galva Z275.
-
installation :

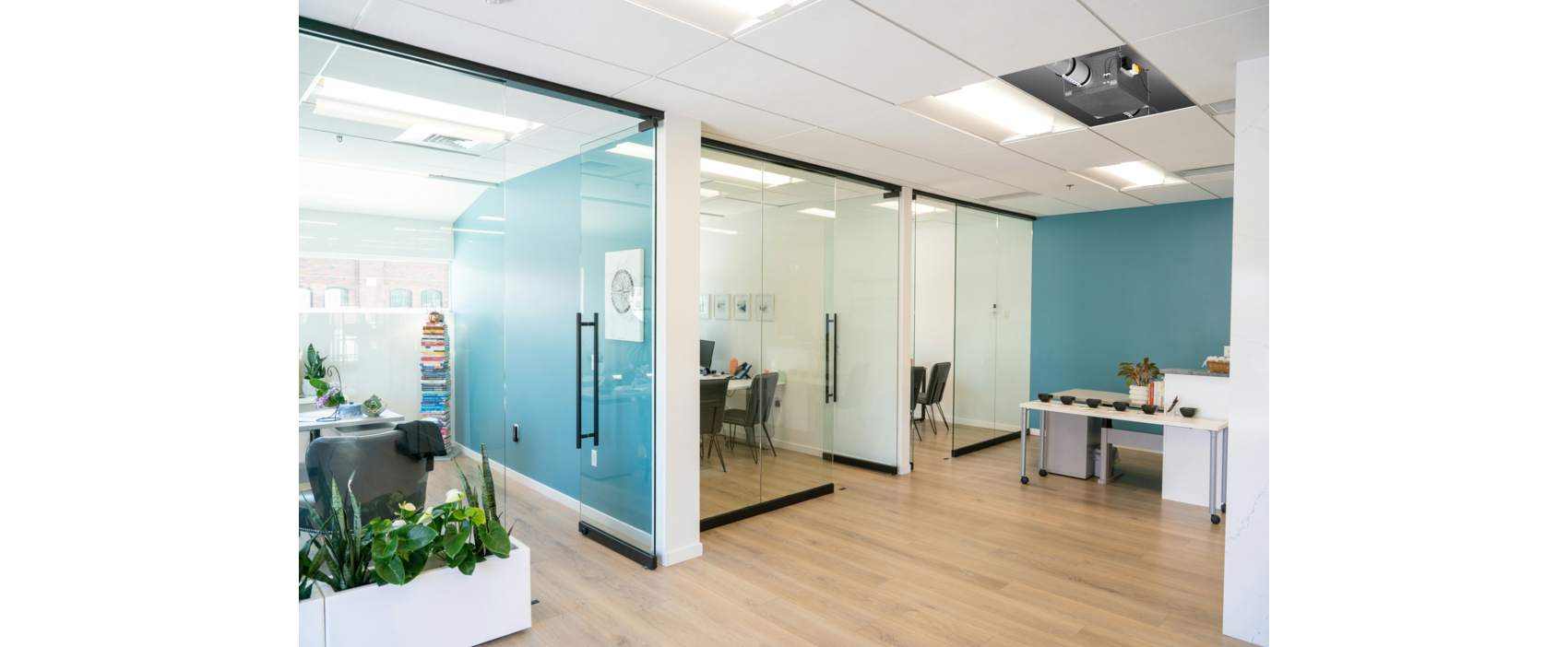

- en intérieur (faux-plafond, local technique),
- montage en faux-plafond (sauf modèles 5000 et 7000): 4 pattes livrées de série,
- utiliser les manchettes souples étanches MS PRO pour découpler les vibrations du réseau.
| Température maximum de l'air extrait (°C) | Matière de l'isolant | Type de moteur |
|---|---|---|
| 60 |
Laine minérale |
EC |

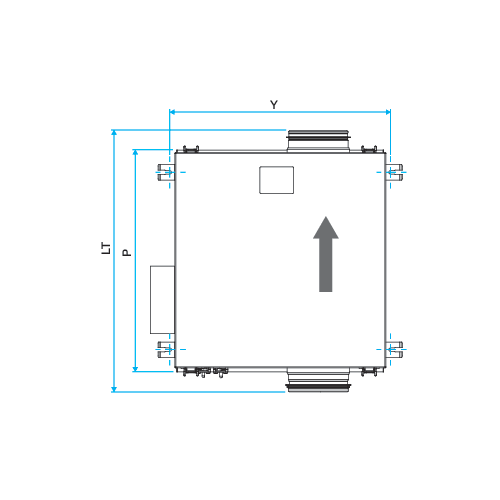

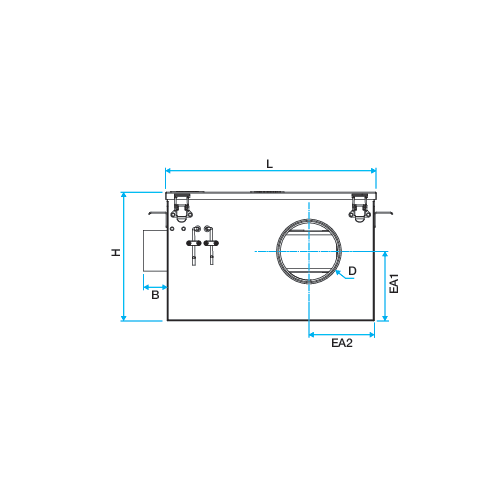

| Références | B (mm) | D (mm) | EA1 (mm) | EA2 (mm) | H (mm) | L (mm) | LT (mm) | P (mm) | Y (mm) | Ø nominal conduit (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 11034151 - PROVEC COMPACT SILENCE EC 500 | 80 |
125 |
144 |
136 |
268 |
438 |
543 |
460 |
458 |
125 |
11,9 |
| 11034152 - PROVEC COMPACT SILENCE EC 600 | 80 |
160 |
152 |
136 |
291 |
438 |
543 |
460 |
458 |
160 |
13,5 |
| 11034153 - PROVEC COMPACT SILENCE EC 1100 | 80 |
200 |
166 |
189 |
355 |
534 |
719 |
616 |
560 |
200 |
23,5 |
| 11034154 - PROVEC COMPACT SILENCE EC 1200 | 80 |
250 |
158 |
189 |
355 |
534 |
722 |
616 |
560 |
250 |
23,5 |
| 11034155 - PROVEC COMPACT SILENCE EC 2000 | 80 |
315 |
227 |
247 |
464 |
704 |
793 |
687 |
730 |
315 |
37,7 |
| 11034156 - PROVEC COMPACT SILENCE EC 3600 | 80 |
400 |
283 |
283 |
571 |
804 |
931 |
825 |
830 |
400 |
55,7 |
| 11034157 - PROVEC COMPACT SILENCE EC 5000 | 80 |
500 |
334 |
363 |
677 |
1104 |
1227 |
1130 |
500 |
92 |
|
| 11034158 - PROVEC COMPACT SILENCE EC 7000 | 80 |
500 |
334 |
363 |
677 |
1104 |
1227 |
1130 |
500 |
92 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11034151 - PROVEC COMPACT SILENCE EC 500 | 500 |
| 11034152 - PROVEC COMPACT SILENCE EC 600 | 600 |
| 11034153 - PROVEC COMPACT SILENCE EC 1100 | 1100 |
| 11034154 - PROVEC COMPACT SILENCE EC 1200 | 1200 |
| 11034155 - PROVEC COMPACT SILENCE EC 2000 | 2000 |
| 11034156 - PROVEC COMPACT SILENCE EC 3600 | 3600 |
| 11034157 - PROVEC COMPACT SILENCE EC 5000 | 5000 |
| 11034158 - PROVEC COMPACT SILENCE EC 7000 | 7000 |
| Références | Tension (V) | Fréquence (Hz) | Puissance maximale | Puissance max (kW) | Intensité maximale (A) | Alimentation électrique |
|---|---|---|---|---|---|---|
| 11034151 - PROVEC COMPACT SILENCE EC 500 | 230 |
50 |
100 |
0,1 |
0,8 |
Monophasée |
| 11034152 - PROVEC COMPACT SILENCE EC 600 | 230 |
50 |
101 |
0,101 |
0,86 |
Monophasée |
| 11034153 - PROVEC COMPACT SILENCE EC 1100 | 230 |
50 |
212 |
0,212 |
1,64 |
Monophasée |
| 11034154 - PROVEC COMPACT SILENCE EC 1200 | 230 |
50 |
210 |
0,21 |
1,65 |
Monophasée |
| 11034155 - PROVEC COMPACT SILENCE EC 2000 | 230 |
50 |
353 |
0,353 |
1,56 |
Monophasée |
| 11034156 - PROVEC COMPACT SILENCE EC 3600 | 230 |
50 |
811 |
0,811 |
3,6 |
Monophasée |
| 11034157 - PROVEC COMPACT SILENCE EC 5000 | 3x400 |
50 |
980 |
0,98 |
1,5 |
Triphasée |
| 11034158 - PROVEC COMPACT SILENCE EC 7000 | 3x400 |
50 |
1633 |
1,633 |
2,52 |
Triphasée |
- Texte ErP - Ventilation : Conforme au règlement d'éco conception 1253/2014 et d'étiquetage énergétique 1254/2014 pour la ventilation.Echelle de classes énergétiques : voir page Réglementation ErP.
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAT-TH-125
Références produits et accessoires
Documents
Showing 1 - y of
document
-
Déclaration CE PROVEC Compact SilenceConformités
-
PROVEC compact Silence textes de prescriptionTextes de Prescription168 Ko
-
PROVEC Compact Silence notice installationNotices
-
Provec Compact Silence EC catalogue 06-2026Catalogues Généraux490 Ko
-
PROVEC compact Silence PV feu isolantConformités184 Ko
-
PROVEC Compact Silence fiche ErPConformités321 Ko
1 logiciel
-
Outil d'aide à la sélection de caisson de VMC simple flux, double flux et désenfumage
