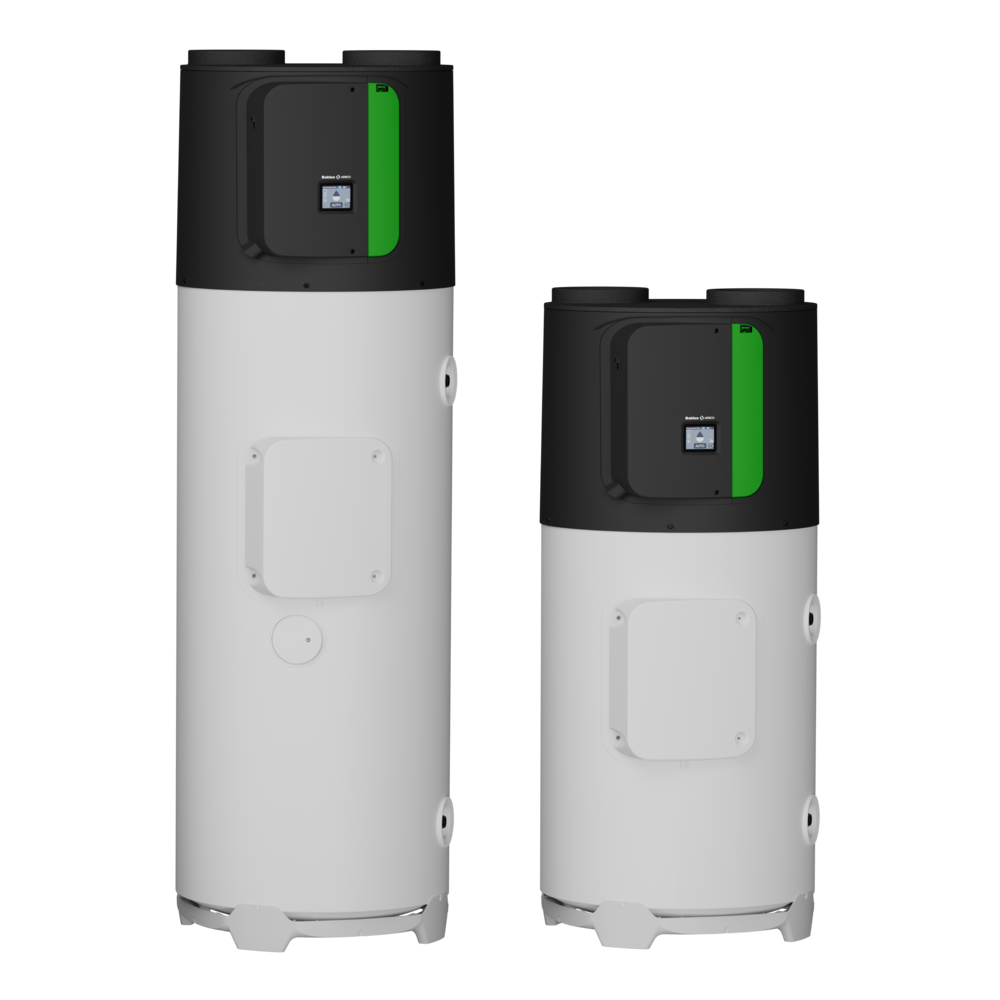

T.Flow® 105 F / T.Flow® 180 F avec ventilateur
Chauffe-eau thermodynamique sur air extrait
T.Flow® 105 F / T.Flow® 180 F avec ventilateur
Chauffe-eau thermodynamique sur air extrait
La solution 2-en-1 ventilation et eau chaude sanitaire la plus performante du marché. Idéal en habitat neuf ou en rénovation.
T.Flow® 105 F / T.Flow® 180 F avec ventilateur
T.Flow® 105 F / T.Flow® 180 F avec ventilateur est une solution qui combine production d’eau chaude sanitaire et qualité d’air pour une maison jusqu'à 6 personnes.
Il exploite les calories naturellement présentes dans l’air qu'il extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
Il exploite les calories naturellement présentes dans l’air qu'il extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
Les + produits
- Chauffe-eau thermodynamique + VMC - production d’eau chaude sanitaire par récupération des calories de l’air extrait - ventilation simple flux pour assurer la qualité d’air du logement
- Economies d’énergie en neuf et rénovation - jusqu’à 76% d’eau chaude produite gratuitement -
- 500€ d’économie par an sur la facture d'énergie - Eligible aux CEE
- Meilleure performance RE2020 du marché - meilleur Cep,nr du marché pour le poste ECS : jusqu’à 20% de gain - fiche PEP individuelle optimisée

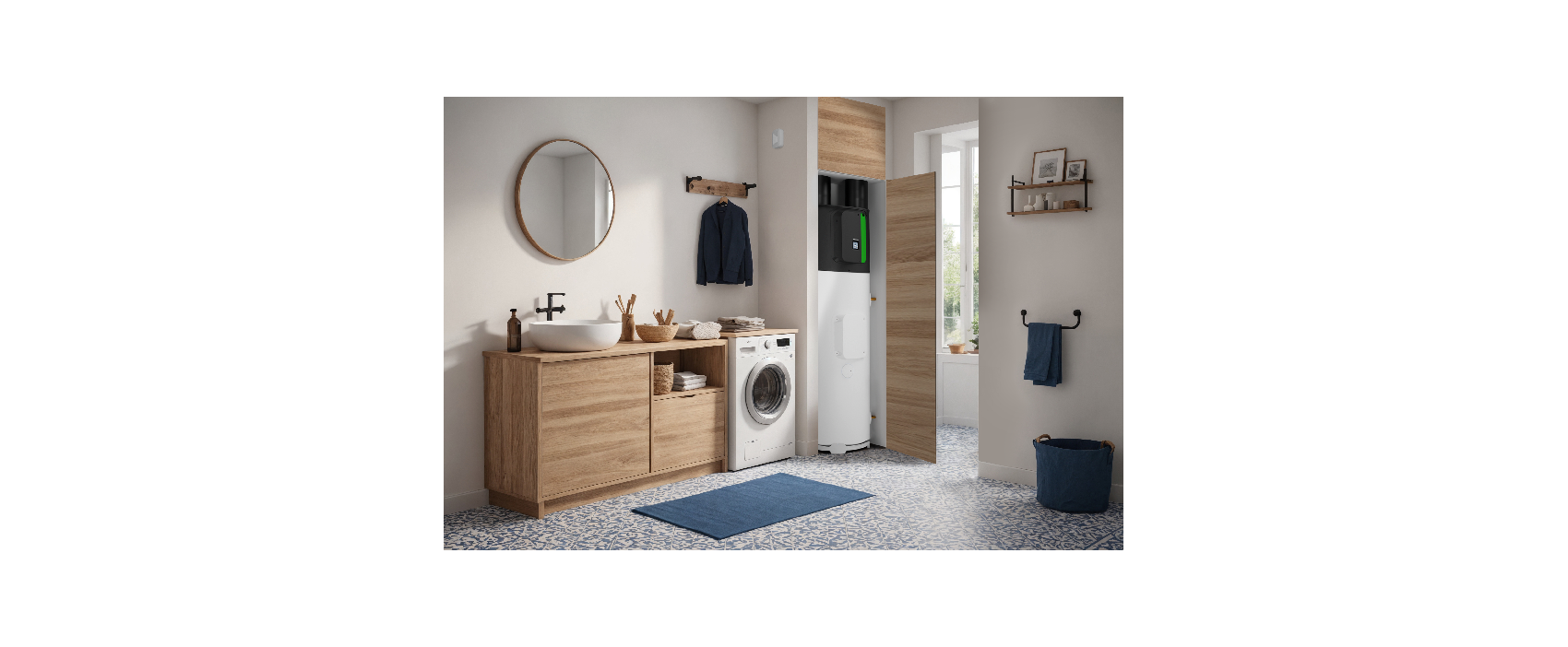

- Intégration discrète dans le logement - le plus silencieux de sa catégorie : seulement 34 dB(5) - solution d’eau chaude sanitaire sans unité extérieure - installation dans un placard de 60 cm de profondeur
- Solution pour une réception RE2020 sereine : groupe VMC à pression régulée, pression à l'extraction réglable sur site entre 105 et 140 Pa, perméabilité classe A
- Production d’eau chaude en continu : jusqu’à 6 personnes
- Renouvellement de l’air en permanence
- T.Flow 105 F / T.Flow 180 F peuvent remplacer T.Flow Nano / T.Flow Hygro+ dans le même encombrement
T.Flow® exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.
- chauffe-eau thermodynamique monobloc avec groupe d'extraction simple flux,
-
cuve émaillée avec condenseur à micro-canaux extérieur à la cuve,
- anode titane et anode magnésium de démarrage,
- résistance de secours 1800 W avec protection anti-chauffe cuve vide,
- fonction anti-légionnelles.
-
pompe à chaleur 400 W avec :
- compresseur Inverter,
- filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779),
- résistance électrique d'appoint de 1800 W,
-
écran tactile pour une grande ergonomie d'utilisation:
- pas-à-pas intégré pour une mise en service facile et impeccable,
- réglages simples et intuitifs,
- visualisation des consommations,
-
association possible :
- pompe à chaleur air/air T.One® AIR,
- PAC air/air monosplit ou multisplit Mitsubishi Heavy Industries,
- PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Aldes,
- en relève de chaudière à condensation très haute performance pour baisser sa facture et ses émissions de carbone.
- équipement utilisant un fluide frigorigène inflammable (R290) : la manipulation de cet équipement doit être faite par un personnel technique et conformément aux instructions de la notice.
- Domaine d'emploi Ventilation Hygro selon Avis technique BDH Solution Individuelle ATEC14.5/25-2320
-
installation :
- en volume chauffé pour des performances optimales,
- dans un placard de 600 mm de profondeur,

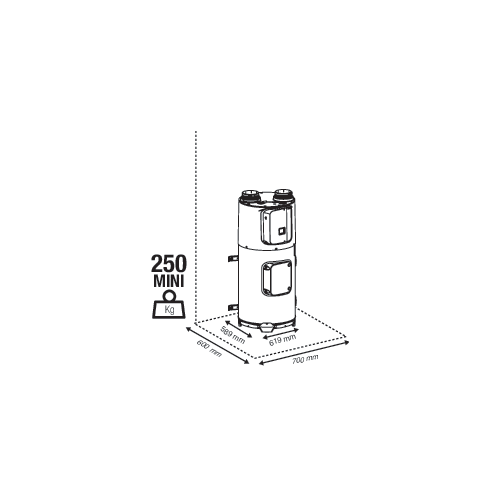

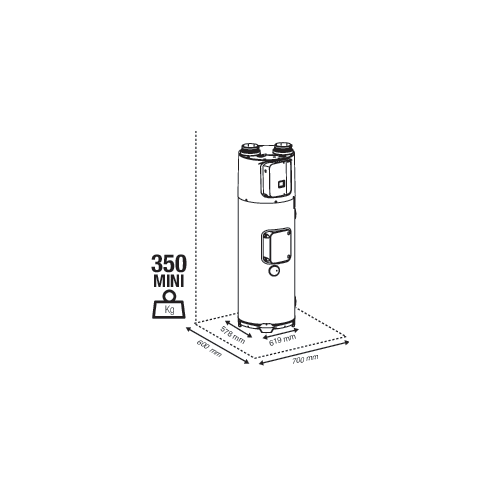

- les 2 modèles se posent simplement au sol,

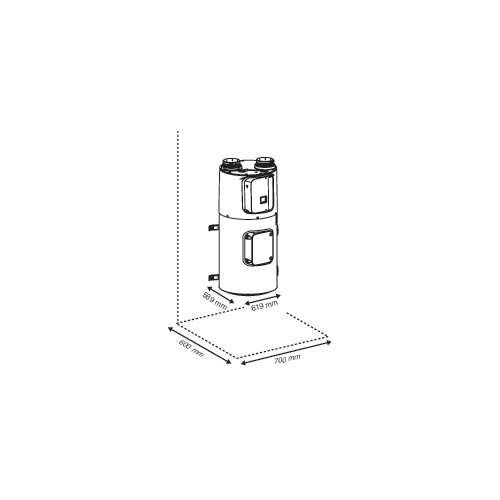

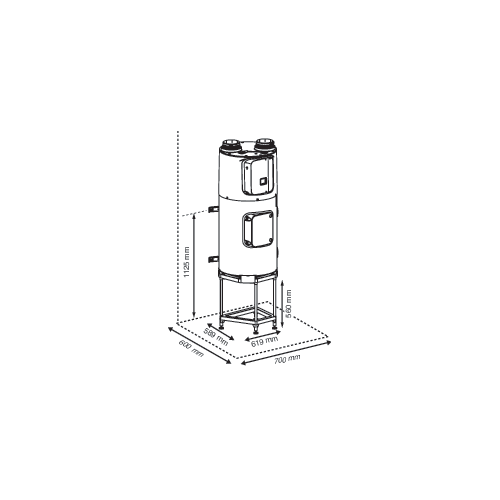

- T.Flow® 105 F peut également être installé au mur ou sur trépied.
- manutention par poignées intégrées,

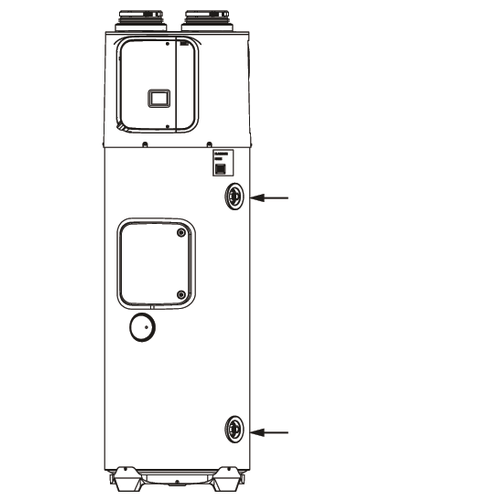

- raccordements hydrauliques et électriques en face avant,

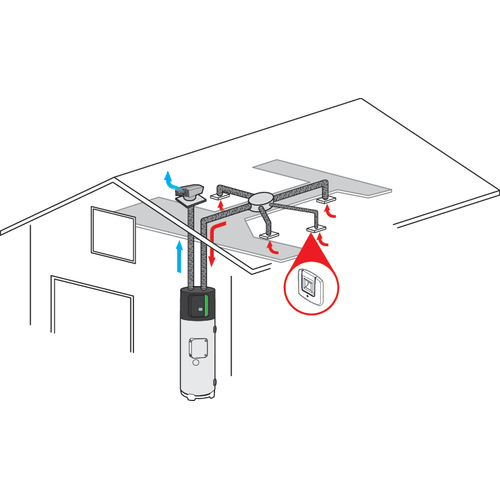

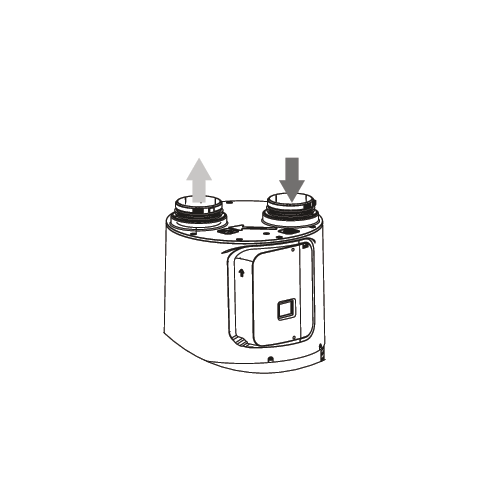

- raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
- entrées d’air hygroréglables ou autoréglables selon système de ventilation,
- compatibilité heures creuses / heures pleines et optimisation des économies d'énergie en fonction de la disponibilité d'énergie gratuite (photovoltaïque...).
| Références | Charge de fluide (g) | Cycle de soutirage | Équivalent CO2 (Teq CO2) | Plage de température d'utilisation de la pompe à chaleur (Air extrait) | Vmax (L) | Volume de stockage du ballon (L) | Type de fluide |
|---|---|---|---|---|---|---|---|
| 11023101 - T.Flow® 105 L avec ventilateur | 110 |
M |
0,00033 |
+10°C - +37°C |
137 |
106.2 |
R290 |
| 11023103 - T.Flow® 180 L avec ventilateur | 150 |
M |
0,00045 |
+10°C - +37°C |
248 |
180 |
R290 |

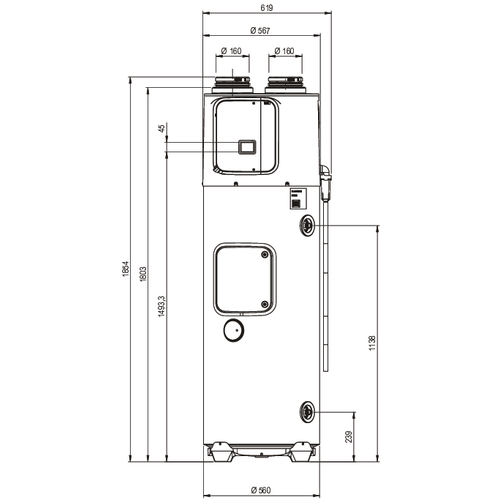

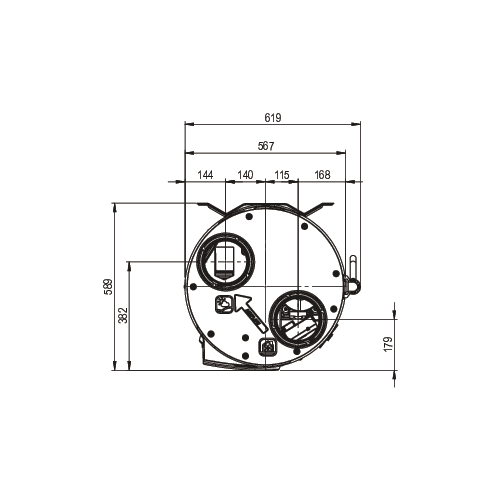

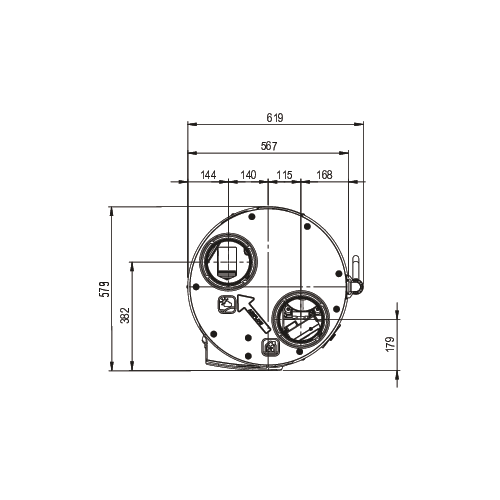

La largeur des 2 modèles est donnée ici en intégrant l'encombrement du siphon fourni monté sur le produit. Pour rester dans un encombrement de 600mm, il est possible, à la place de ce siphon fourni, de réaliser un siphon selon les préconisations intégrées dans la notice d'installation.

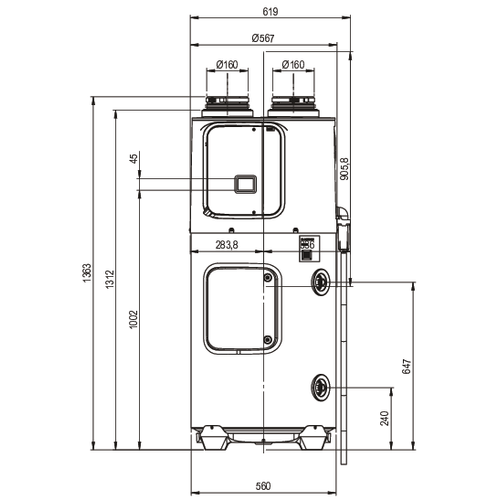

| Références | H (mm) | L (mm) | P (mm) | Dimensions (mm) | Poids à vide (kg) |
|---|---|---|---|---|---|
| 11023101 - T.Flow® 105 L avec ventilateur | 1363 |
560 |
589 |
589x560x1363 |
69 |
| 11023103 - T.Flow® 180 L avec ventilateur | 1854 |
560 |
579 |
579x560x1854 |
76 |
| Tableau de données acoustiques | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Références | COP (à 20°c selon EN16147) par débit d'air | COP pivot Th-BCE 2012 par débit d'air | Pabs pivot Th-BCE 2012 par débit d'air | Plage de puissance électrique pondérée (W-Th-C) | UA_S Th-BCE 2012 par débit d'air | V40td CERQUAL (fonctionnement permanent CET air extrait) (l) |
|---|---|---|---|---|---|---|
| 11023101 - T.Flow® 105 L avec ventilateur |
|
|
|
|
|
|
| 11023103 - T.Flow® 180 L avec ventilateur |
|
|
|
|
|
|
| Fréquence (Hz) | Indice de protection | Puissance appoint électrique (W) | Alimentation électrique |
|---|---|---|---|
| 50 |
IPX1 |
1800 |
Monophasée |
- Certifié QB : CET air extrait avec moteur
- N° Identification QB37 : 70/02-CHY5-2320
- N° d’avis technique : 14.5/25-2320
- Classe énergétique ErP - Ventilation : B
- Texte ErP - Ventilation : Conforme au règlement d'éco conception 1253/2014 et d'étiquetage énergétique 1254/2014 pour la ventilation.
- Classe énergétique ErP - Eau chaude sanitaire : A+
- Texte ErP - Eau chaude sanitaire : Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-148
| Classe énergétique ErP (ECS) | Classe énergétique ventilation - Climat moyen |
|---|---|
| A+ |
B |
