T.Flow® 105 / T.Flow® 180 sans ventilateur Chauffe-eau thermodynamique sur air extrait

T.Flow® 105 / T.Flow® 180 sans ventilateur

Chauffe-eau thermodynamique sur air extrait

La solution 2-en-1 ventilation et eau chaude sanitaire la plus performante du marché. Idéal en habitat neuf ou en rénovation.
T.Flow® 105 / T.Flow® 180 sans ventilateur T.Flow® 105 / T.Flow® 180 sans ventilateur T.Flow® 105 / T.Flow® 180 sans ventilateur
Voir les références Commander en ligne *Pour les clients éligibles e-commerce
Télécharger le fichier CAD Library
T.Flow® 105 / T.Flow® 180 sans ventilateur
T.Flow® 105 / T.Flow® 180 sans ventilateur, pour Logement Collectif est une solution qui assure production d’eau chaude sanitaire et qualité d’air pour un appartement jusqu'à 6 personnes.

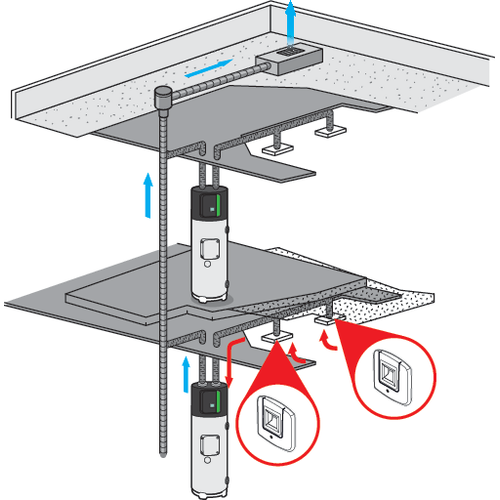

Combiné au caisson de ventilation EasyVEC®, T.Flow® 105 / T.Flow® 180 sans ventilateur exploite les calories naturellement présentes dans l’air extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
T.Flow® 105 / T.Flow® 180 sans ventilateur

Les + produits

  •  Chauffe-eau thermodynamique + VMC - production d’eau chaude sanitaire par récupération des calories de l’air extrait - ventilation simple flux pour assurer la qualité d’air du logement
  • Economies d’énergie en neuf et rénovation - jusqu’à 74% d’eau chaude produite gratuitement -
  • 500€ d’économie par an sur la facture d'énergie - Eligible aux CEE
  •  Meilleure performance RE2020 du marché - meilleur Cep,nr du marché pour l’ECS : jusqu’à 20% de gain - fiche PEP individuelle optimisée - compatible perméabilité classe A - système Hygro Split breveté et sous Avis Technique pour une performance inégalable en système composite

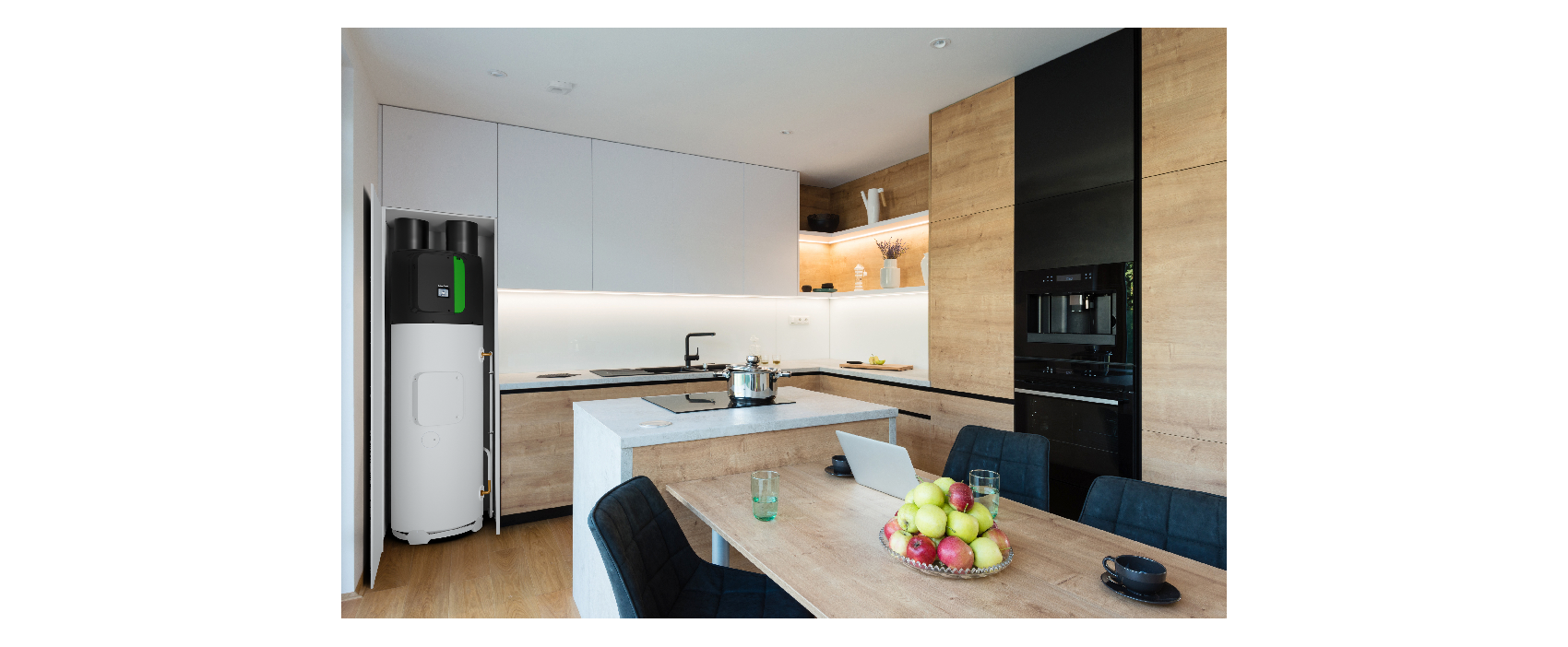

  •  Intégration discrète dans le logement - le plus silencieux de sa catégorie : seulement 34 dB - solution d’eau chaude sanitaire sans unité extérieure - installation dans un placard de 60 cm de profondeur
  • Production d’eau chaude en continu : jusqu’à 6 personnes
  • Renouvellement de l’air en permanence
  • T.Flow 105 / T.Flow 180 peuvent remplacer T.Flow Nano / T.Flow Hygro+ dans le même encombrement

T.Flow® exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.

  • chauffe-eau thermodynamique monobloc avec groupe d'extraction simple flux,
  • cuve émaillée avec condenseur à micro-canaux extérieur à la cuve,
    • anode titane et anode magnésium de démarrage,
    • résistance de secours 1800 W avec protection anti-chauffe cuve vide,
    • fonction anti-légionnelles.
  • pompe à chaleur 400 W avec :
    • compresseur Inverter,
    • filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779),
    • résistance électrique d'appoint de 1800 W.
  • écran tactile pour une grande ergonomie d'utilisation:
    • pas-à-pas intégré pour une mise en service facile et impeccable,
    • réglages simples et intuitifs,
    • visualisation des consommations,
  • association possible :
    • pompe à chaleur air/air T.One® AIR,
    • PAC air/air monosplit ou multisplit Mitsubishi Heavy Industries,
    • PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Aldes,
    • en relève de chaudière à condensation très haute performance pour baisser sa facture et ses émissions de carbone.
  • équipement utilisant un fluide frigorigène inflammable (R290) : la manipulation de cet équipement doit être faite par un personnel technique et conformément aux instructions de la notice.
  • domaine d'emploi hygro : selon Avis Technique BDH Solution Collective ATEC14.5/25-2319,
  • installation :
    • en volume chauffé pour des performances optimales,
    • dans un placard de 600 mm de profondeur,
    • les 2 modèles se posent simplement au sol,
    • T.Flow® 105 F peut également être installé au mur ou sur trépied.
  • manutention par poignées intégrées,
  • raccordements hydrauliques et électriques en face avant,
  • raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
  • entrées d’air hygroréglables ou autoréglables selon système de ventilation,
  • compatibilité heures creuses / heures pleines et optimisation des économies d'énergie en fonction de la disponibilité d'énergie gratuite (photovoltaïque...).
Références Charge de fluide (g) Cycle de soutirage Équivalent CO2 (Teq CO2) Plage de température d'utilisation de la pompe à chaleur (Air extrait) Vmax (L) Volume de stockage du ballon (L) Type de fluide
11023102 - T.Flow® 105 L sans ventilateur

110

M

0,00033

+10°C - +37°C

137

106.2

R290
11023104 - T.Flow® 180 L sans ventilateur

150

M

0,00045

+10°C - +37°C

248

180

R290

La largeur des 2 modèles est donnée ici en intégrant l'encombrement du siphon fourni monté sur le produit. Pour rester dans un encombrement de 600mm, il est possible, à la place de ce siphon fourni, de réaliser un siphon selon les préconisations intégrées dans la notice d'installation.

T.Flow® 105 / T.Flow® 180 sans ventilateur T.Flow® 105 / T.Flow® 180 sans ventilateur T.Flow® 105 / T.Flow® 180 sans ventilateur T.Flow® 105 / T.Flow® 180 sans ventilateur
Références H (mm) L (mm) P (mm) Dimensions (mm) Poids à vide (kg)
11023102 - T.Flow® 105 L sans ventilateur

1363

560

589

589x560x1363

67
11023104 - T.Flow® 180 L sans ventilateur

1854

560

579

579x560x1854

74
Tableau de données acoustiques
Niveau de puissance acoustique rayonnée (dB)
Fréquence (Hz)
Débit (m³/h)1252505001000200040008000Lwa global (dB(A))Lpa (dB(A))***
50**27,116,92323,822,219,618,731,214,2
100*39,532,630,928,925,420,219,934,117,1
*Valeurs moyennes calculées à partir des données mesurées selon NF EN 12102-2 (2022) à 3 températures d'eau (25°C, 39,5°C, 49°C), compresseur à vitesse maximale, réseau aéraulique avec une pression d'entrée de 105 Pa. **Valeurs avec circulation d'eau à 49°C, compresseur en fonctionnement normal, réseau aéraulique avec une pression d'entrée de 105 Pa. ***A 2 mètres en champ libre.
Références COP (à 20°c selon EN16147) par débit d'air COP pivot Th-BCE 2012 par débit d'air Pabs pivot Th-BCE 2012 par débit d'air UA_S Th-BCE 2012 par débit d'air V40td CERQUAL (fonctionnement permanent CET air extrait) (l)
11023102 - T.Flow® 105 L sans ventilateur
  • 3,16 à 28,1 m³/h,> 3,46 à 60,0 m³/h,> 3,23 à 222,8 m³/h.
  • 3,35 à 28,1 m³/h, > 4,04 à 60 m³/h, > 4,12 à 222,8 m³/h.
  • 0,08 à 28,1 m³/h, > 0,12 à 60,0 m³/h, > 0,14 à 222,8 m³/h.
  • 1,53 à 28,1 m³/h,> 1,75 à 60,0 m³/h, > 1,81 à 222,8 m³/h.
  • 284 à 28,1 m³/h,> 284 à 60,0 m³/h, > 284 à 222,8 m³/h.
11023104 - T.Flow® 180 L sans ventilateur
  • 3,36 à 49,5 m³/h,
  • 3,78 à 100 m³/h,
  • 3,56 à 222,8 m³/h,
  • 3,44 à 72,6 m³/h (Logement type F4, Hygro B)
  • 4,37 à 49,5 m³/h, > 5,30 à 100 m³/h, > 5,33 à 222,8 m³/h,
  • 0,10 kW à 49,5 m³/h, > 0,13 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h
  • 2,37 W/K à 49,5 m³/h, > 2,70 W/K à 100 m³/h, > 2,60 W/K à 222,8 m³/h.
  • 506 à 49,5 m³/h> 514 à 100 m³/h> 510 à 222,8 m³/h
Fréquence (Hz) Indice de protection Puissance appoint électrique (W) Alimentation électrique

50

IPX1

1800

Monophasée
  • N° d’avis technique  :  14.5/25-2319
  • Classe énergétique ErP - Eau chaude sanitaire  :  A+
  • Texte ErP - Eau chaude sanitaire  :  Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
  • Eligibilité au CEE  :  Oui
  • N° de fiche CEE 1  :  BAR-TH-148
Classe énergétique ErP (ECS)

A+

Références produits et accessoires

  • T.Flow® 105 L sans ventilateur
    T.Flow® 105 L sans ventilateur
    11023102
    4592,00 € (H.T.)
    • Aldes
      Lot de 3 Filtres à poussière T.Flow® 105-180
      11023208
      117,25 € (H.T.)
    • Aldes
      Filtre à poussière T.Flow® 105-180
      11023207
      46,90 € (H.T.)
    • Trépied T.Flow® 105 L
      Trépied T.Flow® 105 L
      11023309
      86,00 € (H.T.)
    • Caisson circulaire isolé 1 Ø 160 + 6 Ø 125
      Caisson circulaire isolé 1 Ø 160 + 6 Ø 125
      11023195
      188,00 € (H.T.)
  • T.Flow® 180 L sans ventilateur
    T.Flow® 180 L sans ventilateur
    11023104
    4787,00 € (H.T.)
    • Aldes
      Lot de 3 Filtres à poussière T.Flow® 105-180
      11023208
      117,25 € (H.T.)
    • Aldes
      Filtre à poussière T.Flow® 105-180
      11023207
      46,90 € (H.T.)
    • Caisson circulaire isolé 1 Ø 160 + 6 Ø 125
      Caisson circulaire isolé 1 Ø 160 + 6 Ø 125
      11023195
      188,00 € (H.T.)
