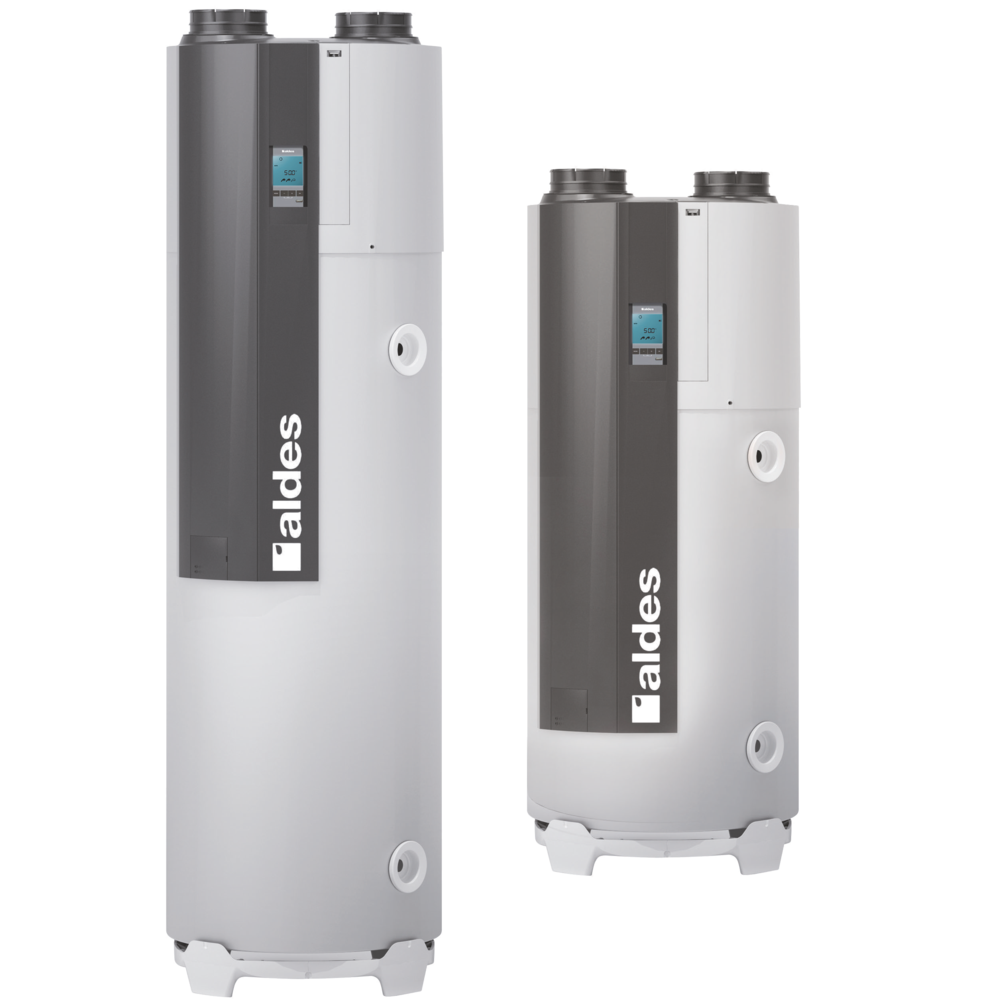

T.Flow® Hygro+ / Nano Logement Collectif Chauffe-eau thermodynamique sur air extrait

T.Flow® Hygro+ / Nano Logement Collectif

Chauffe-eau thermodynamique sur air extrait

La solution connectée pour réduire votre facture énergétique et augmenter votre confort, adaptée à chaque logement.

T.Flow® Hygro+ / Nano Logement Collectif

Voir les références

Télécharger le fichier CAD Library

T.Flow® Hygro+ / Nano Logement Collectif

T.Flow® Hygro+ / Nano pour Logement Collectif (sans ventilateur) est une solution qui assure production d’eau chaude sanitaire et qualité d’air pour un appartement jusqu'à 6 personnes.
Combiné au caisson de ventilation EasyVEC®, T.Flow® Hygro+ / Nano exploite les calories naturellement présentes dans l’air extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
Avec AldesConnect®, il permet de piloter sa production d'eau chaude en temps réel et de contrôler sa consommation depuis un smartphone afin de maximiser son confort tout en faisant des économies d'énergie.

Les + produits

jusqu’à 71% d’économies d’énergie,
suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android),
discret : - très silencieux < 16 dB(A), - ultra fin, permettant l'intégration en placard standard.
production d’eau chaude en continu : Jusqu’à 6 personnes,
renouvellement de l’air en permanence.

Principes de fonctionnement

T.Flow® Hygro+ / Nano exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.

Caractéristiques principales

Chauffe-eau thermodynamique monobloc à coupler avec le caisson d'extraction C4 EasyVEC®,
cuve émaillée avec :
- isolation 55 mm,
- jaquette métallique peinte,
- condenseur extérieur à la cuve,
- anode titane et anode magnésium de démarrage,
- résistance de secours 1500 W en stéatite avec protection anti-chauffe cuve vide,
- fonction anti-légionnelles.
pompe à chaleur 800 W avec :
- compresseur Inverter
- filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779).
afficheur digital pour :
- le réglage rapide et facile des paramètres d'installation,
- la visualisation des consommations et le choix du mode de fonctionnement : auto, boost, confort/invités, vacances.
modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®,
association possible avec
- la pompe à chaleur air/air T.One® AIR pour un maximum de confort.
- les PAC air/air monosplit ou multisplit.
- le système PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Bahia Aldes (avis technique 14.5/23-2314)

Caractéristiques techniques

produit contenant un gaz à effet de serre fluoré :
- gaz contenu dans un équipement hermétiquement scellé,
- type de gaz : R513a (PRG = 631).

Mise en oeuvre produit

domaine d'emploi hygro : selon Avis Technique Bahia Solution Collective,
installation :
- en volume chauffé pour des performances optimales,

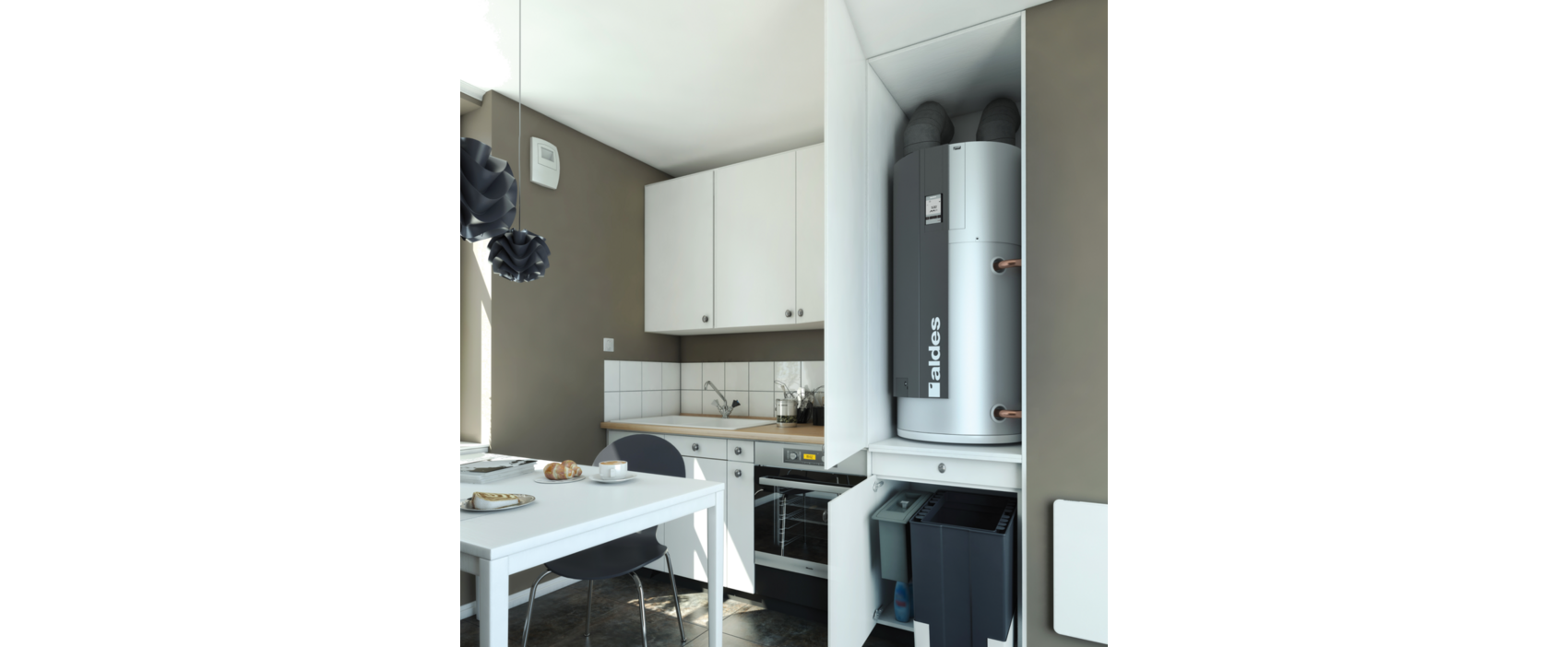

- dans un placard de 600 mm de profondeur,
- les 2 modèles se posent simplement au sol (nouveauté 2025),
- T.Flow® Nano peut également s'installer au mur ou sur trépied.
manutention par sangles fournies, fixées à l’arrière du ballon (T.Flow® Hygro+),
raccordements hydrauliques et électriques en face avant,
raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
entrées d’air hygroréglables ou autoréglables selon système de ventilation,
raccordement du modem AldesConnect® Box sur le port USB,
compatibilité heures creuses / heures pleines.

Références	Charge de fluide (g)	Cycle de soutirage	Équivalent CO2 (Teq CO2)	Plage de température d'utilisation de la pompe à chaleur (Air extrait)	Vmax (L)	Volume de stockage du ballon (L)	Type de fluide
11023395 - B100-T.Flow® Nano	580	M	0,37	+10°C - +35°C	150	105	R513A
11023385 - B200-T.Flow® Hygro+ Connecté	650	M	0,41	+10°C - +35°C	286	200	R513A
11023199 - B200-T.Flow® Hygro+	650	M	0,41	+10°C - +35°C	286	200	R513A
11023397 - B100-T.Flow® Nano Connecté	580	M	0,37	+10°C - +35°C	150	105	R513A

Références	H (mm)	L (mm)	P (mm)	Dimensions (mm)	Poids à vide (kg)
11023395 - B100-T.Flow® Nano	1311	566	582	582x566x1311	69
11023385 - B200-T.Flow® Hygro+ Connecté	1941	566	573	573x566x1941	77
11023199 - B200-T.Flow® Hygro+	1941	566	573	573x566x1941	77
11023397 - B100-T.Flow® Nano Connecté	1311	566	582	582x566x1311	69

Références	Plage de débit d'air (m³/h)
11023395 - B100-T.Flow® Nano	27,8-137,5
11023385 - B200-T.Flow® Hygro+ Connecté	49,1-222,8
11023199 - B200-T.Flow® Hygro+	49,1-222,8
11023397 - B100-T.Flow® Nano Connecté	27,8-137,5

Références

Tableau de données acoustiques

11023395 - B100-T.Flow® Nano

Annotations valables pour l'ensemble des tableaux ci-dessous : Valeurs moyennes calculées à partir des données mesurées à 3 températures d'eau(25°C, 40°C, 55°C), réseau aéraulique avec une pression d'entrée de 110 Pa.<br>*A 2 mètres en champ libre, compresseur en marche à vitesse maximale. B100-FAN et B200-FAN : chauffe-eau, ventilateur inclus. B100 etB200 : chauffe-eau.
	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	35	27	28	21	16	18	21	30	13
150	35	32	33	24	19	20	21	33	16

11023385 - B200-T.Flow® Hygro+ Connecté

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	35	27	28	21	16	18	21	30	13
150	35	32	33	24	19	20	21	33	16

11023199 - B200-T.Flow® Hygro+

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	35	27	28	21	16	18	21	30	13
150	35	32	33	24	19	20	21	33	16

11023397 - B100-T.Flow® Nano Connecté

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	35	27	28	21	16	18	21	30	13
150	35	32	33	24	19	20	21	33	16

Références	COP (à 20°c selon EN16147) par débit d'air	COP pivot Th-BCE 2012 par débit d'air	Pabs pivot Th-BCE 2012 par débit d'air	UA_S Th-BCE 2012 par débit d'air	V40td CERQUAL (fonctionnement permanent CET air extrait) (l)
11023395 - B100-T.Flow® Nano	3,05 à 27,8 m³/h, > 3,17 à 50,5 m³/h, > 3,47 à 137,5 m³/h, > 3,10 à 37,1 m³/h (Logement type F2, Hygro B).	3,58 à 27,8 m³/h, > 3,86 à 50,5 m³/h, > 4,46 à 137,5 m³/h.	0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.	2,05 W/K à 27,8 m³/h, > 2,13 W/K à 50,5 m³/h, > 2,35 W/K à 137,5 m³/h.	301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
11023385 - B200-T.Flow® Hygro+ Connecté	3,14 à 49,1 m³/h, > 3,35 à 100 m³/h, > 3,43 à 222,8 m³/h, > 3,19 à 59,5 m³/h (Logement type F4, Hygro B).	4,43 à 49,1 m³/h, > 4,84 à 100 m³/h, > 5,35 à 222,8 m³/h.	0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,15 kW à 222,8 m³/h.	2,67 W/K à 49,1 m³/h, > 2,83 W/K à 100 m³/h, > 3,05 W/K à 222,8 m³/h.	559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023199 - B200-T.Flow® Hygro+	3,14 à 49,1 m³/h, > 3,35 à 100 m³/h, > 3,43 à 222,8 m³/h, > 3,19 à 59,5 m³/h (Logement type F4, Hygro B).	4,43 à 49,1 m³/h, > 4,84 à 100 m³/h, > 5,35 à 222,8 m³/h.	0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,15 kW à 222,8 m³/h.	2,67 W/K à 49,1 m³/h, > 2,83 W/K à 100 m³/h, > 3,05 W/K à 222,8 m³/h.	559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023397 - B100-T.Flow® Nano Connecté	3,05 à 27,8 m³/h, > 3,17 à 50,5 m³/h, > 3,47 à 137,5 m³/h, > 3,10 à 37,1 m³/h (Logement type F2, Hygro B).	3,58 à 27,8 m³/h, > 3,86 à 50,5 m³/h, > 4,46 à 137,5 m³/h.	0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.	2,05 W/K à 27,8 m³/h, > 2,13 W/K à 50,5 m³/h, > 2,35 W/K à 137,5 m³/h.	301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h

Fréquence (Hz)	Puissance appoint électrique (W)	Alimentation électrique
50	1500	Monophasée

N° d’avis technique : 14.5/17-2267
Classe énergétique ErP - Eau chaude sanitaire : A+
Texte ErP - Eau chaude sanitaire : Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
Eligibilité au CEE : Oui
N° de fiche CEE 1 : BAR-TH-148

Classe énergétique ErP (ECS)
A+

Références produits et accessoires

B100-T.Flow® Nano

11023395

4328,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Trépied T.Flow® Nano

  11023309

  81,10 € (H.T.)
B200-T.Flow® Hygro+ Connecté

11023385

4886,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)

  11023194

  173,00 € (H.T.)
B200-T.Flow® Hygro+

11023199

4513,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)

  11023194

  173,00 € (H.T.)
B100-T.Flow® Nano Connecté

11023397

4695,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Trépied T.Flow® Nano

  11023309

  81,10 € (H.T.)
