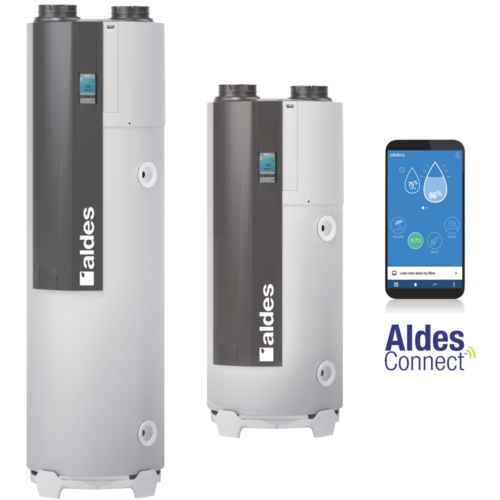

T.Flow® Hygro+ / Nano Maison Individuelle Chauffe-eau thermodynamique sur air extrait

T.Flow® Hygro+ / Nano Maison Individuelle

Chauffe-eau thermodynamique sur air extrait

La solution connectée pour réduire votre facture énergétique et augmenter votre confort, adaptée à chaque logement.

T.Flow® Hygro+ / Nano Maison Individuelle

Voir les références Commander en ligne *Pour les clients éligibles e-commerce

Télécharger le fichier CAD Library

T.Flow® Hygro+ / Nano Maison Individuelle

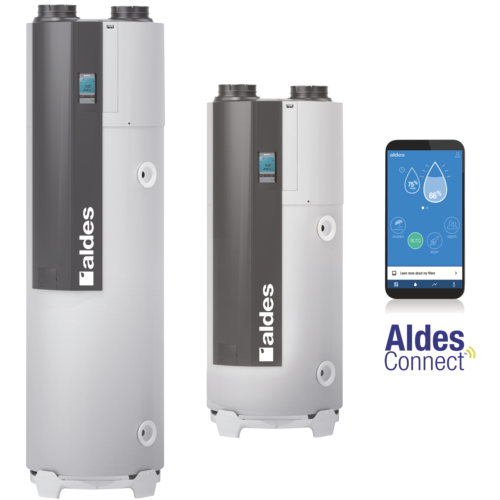

T.Flow® Hygro+ / T.Flow® Nano Maison Individuelle (avec ventilateur) est une solution qui combine production d’eau chaude sanitaire et qualité d’air pour une maison jusqu'à 6 personnes.
Il exploite les calories naturellement présentes dans l’air qu'il extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.

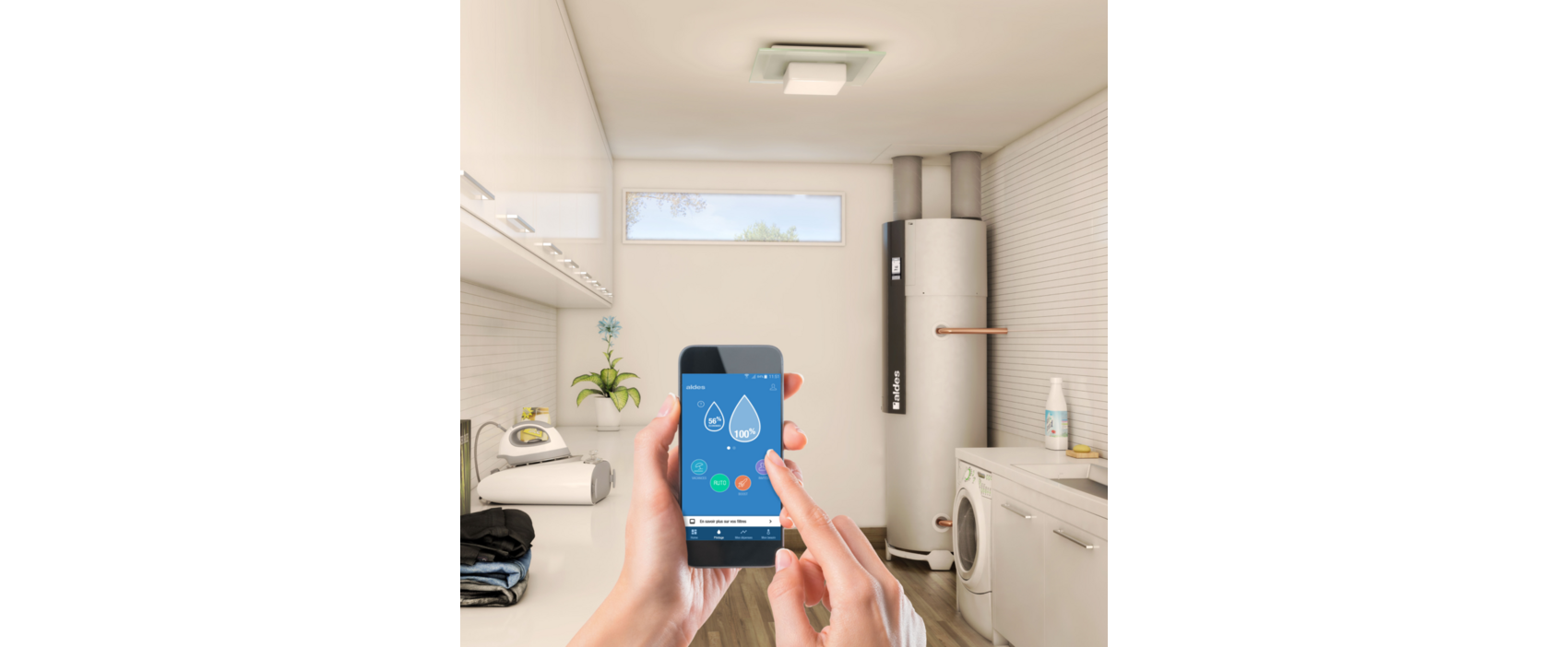

Avec AldesConnect® il permet de piloter sa production d'eau chaude en temps réel et de contrôler sa consommation d'énergie depuis un smartphone afin de maximiser son confort tout en faisant des économies d'énergie.

Les + produits

jusqu’à 73% d’économies d’énergie,
suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android),
discret : - très silencieux < 28 dB(A), - ultra fin, permettant l'intégration en placard standard.
production d’eau chaude en continu : jusqu’à 6 personnes,
renouvellement de l’air en permanence.

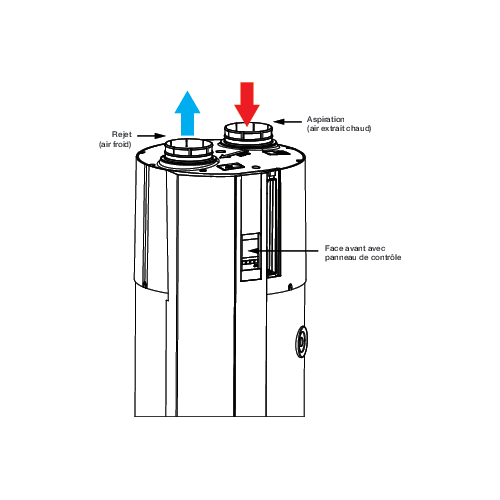

Principes de fonctionnement

T.Flow® Hygro+ / Nano exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.

Caractéristiques principales

chauffe-eau thermodynamique monobloc avec groupe d'extraction simple flux,
cuve émaillée avec :
- isolation 55 mm,
- jaquette métallique peinte,
- condenseur extérieur à la cuve,
- anode titane et anode magnésium de démarrage,
- résistance de secours 1500 W en stéatite avec protection anti-chauffe cuve vide,
- fonction anti-légionnelles.
pompe à chaleur 800 W avec :
- compresseur Inverter,
- filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779).
afficheur digital pour :
- le réglage rapide et facile des paramètres d'installation,
- la visualisation des consommations et le choix du mode de fonctionnement : auto, boost, confort/invités, vacances.
modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®,
association possible avec :
- pompe à chaleur air/air T.One® AIR pour un maximum de confort,
- chaudière ou poêle à granulés pour apporter l'ECS et le renouvellement d'air avec un système à énergie renouvelable.
- PAC air/air monosplit ou multisplit
- PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Bahia Aldes (avis technique 14.5/23-2314)

Caractéristiques techniques

produit contenant un gaz à effet de serre fluoré :
- gaz contenu dans un équipement hermétiquement scellé,
- type de gaz : R513a (PRG = 631).

Mise en oeuvre produit

domaine d'emploi hygro selon Avis Technique Bahia Solution Individuelle : du T1 (1 sanitaire) au T7 (7 sanitaires),
installation :
- en volume chauffé pour des performances optimales,
- dans un placard de 600 mm de profondeur,
- les 2 modèles se posent simplement au sol (nouveauté 2025),
- T.Flow® Nano peut également être installé au mur ou sur trépied.
manutention par sangles fournies, fixées à l’arrière du ballon (T.Flow® Hygro+),
raccordements hydrauliques et électriques en face avant,
raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
entrées d’air hygroréglables ou autoréglables selon système de ventilation,
raccordement du modem AldesConnect® Box sur le port USB,
compatibilité heures creuses / heures pleines.

Références	Charge de fluide (g)	Cycle de soutirage	Équivalent CO2 (Teq CO2)	Plage de température d'utilisation de la pompe à chaleur (Air extrait)	Vmax (L)	Volume de stockage du ballon (L)	Type de fluide
11023198 - B200-FAN T.Flow® Hygro+	650	M	0,41	+10°C - +35°C	286	200	R513A
11023384 - B200-FAN T.Flow® Hygro+ Connecté	650	M	0,41	+10°C - +35°C	286	200	R513A
11023394 - B100-FAN T.Flow® Nano	580	M	0,37	+10°C - +35°C	150	105	R513A
11023396 - B100-FAN T.Flow® Nano Connecté	580	M	0,37	+10°C - +35°C	150	105	R513A

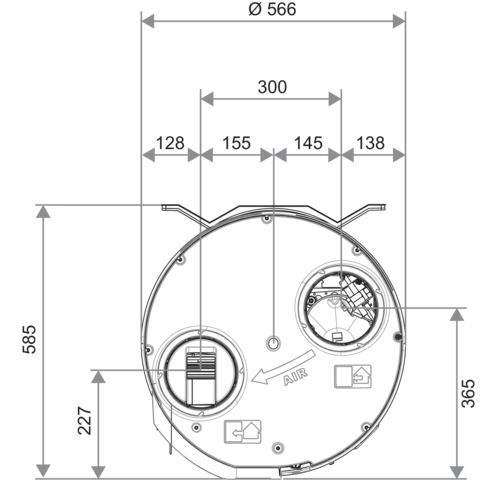

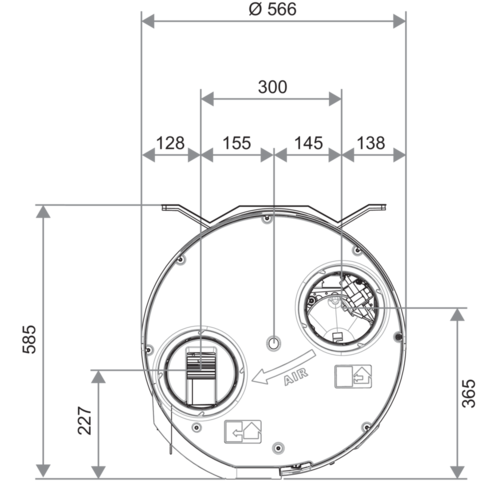

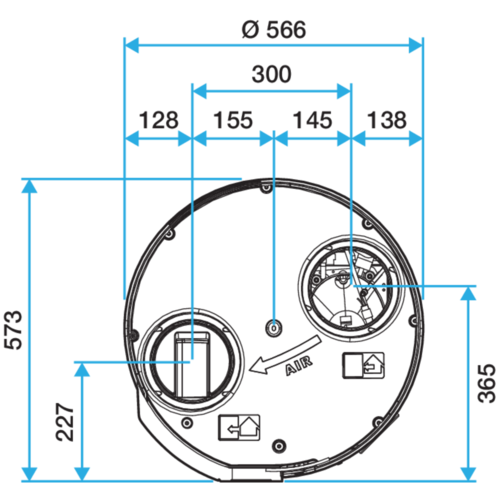

Références	H (mm)	L (mm)	P (mm)	Dimensions (mm)	Poids à vide (kg)
11023198 - B200-FAN T.Flow® Hygro+	1941	566	573	573x566x1941	79
11023384 - B200-FAN T.Flow® Hygro+ Connecté	1941	566	573	573x566x1941	79
11023394 - B100-FAN T.Flow® Nano	1311	566	582	582x566x1311	71
11023396 - B100-FAN T.Flow® Nano Connecté	1311	566	582	582x566x1311	71

Références	Plage de débit d'air (m³/h)
11023198 - B200-FAN T.Flow® Hygro+	49,1-222,8
11023384 - B200-FAN T.Flow® Hygro+ Connecté	49,1-222,8
11023394 - B100-FAN T.Flow® Nano	27,8-137,5
11023396 - B100-FAN T.Flow® Nano Connecté	27,8-137,5

Références

Tableau de données acoustiques

11023198 - B200-FAN T.Flow® Hygro+

Annotations valables pour l'ensemble des tableaux ci-dessous : Valeurs moyennes calculées à partir des données mesurées à 3 températures d'eau(25°C, 40°C, 55°C), réseau aéraulique avec une pression d'entrée de 110 Pa.<br>*A 2 mètres en champ libre, compresseur en marche à vitesse maximale. B100-FAN et B200-FAN : chauffe-eau, ventilateur inclus. B100 etB200 : chauffe-eau.
	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	41	41	40	37	29	24	21	41	24
150	42	43	45	41	32	28	22	45	28

11023384 - B200-FAN T.Flow® Hygro+ Connecté

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	41	41	40	37	29	24	21	41	24
150	42	43	45	41	32	28	22	45	28

11023394 - B100-FAN T.Flow® Nano

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	41	41	40	37	29	24	21	41	24
150	42	43	45	41	32	28	22	45	28

11023396 - B100-FAN T.Flow® Nano Connecté

	NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DB							Global (dB(A))*	Pression acoustique**
	Fréquence (Hz)
Débit (m³/h)	125	250	500	1000	2000	4000	8000
56	41	41	40	37	29	24	21	41	24
150	42	43	45	41	32	28	22	45	28

Références	COP (à 20°c selon EN16147) par débit d'air	COP pivot Th-BCE 2012 par débit d'air	Pabs pivot Th-BCE 2012 par débit d'air	Plage de puissance électrique pondérée (W-Th-C)	UA_S Th-BCE 2012 par débit d'air	V40td CERQUAL (fonctionnement permanent CET air extrait) (l)
11023198 - B200-FAN T.Flow® Hygro+	2,99 à 49,1 m³/h, 3,31 à 100 m³/h, 3,72 à 222,8 m³/h, 3,14 à 72,6 m³/h (Logement type F4, Hygro B)	4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h	0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h	De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A	2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.	559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023384 - B200-FAN T.Flow® Hygro+ Connecté	2,99 à 49,1 m³/h, > 3,31 à 100 m³/h, > 3,72 à 222,8 m³/h, > 3,14 à 72,6 m³/h (Logement type F4, Hygro B).	4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h.	0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h.	De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A	2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.	559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023394 - B100-FAN T.Flow® Nano	2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).	3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.	0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.	De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A	1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.	301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
11023396 - B100-FAN T.Flow® Nano Connecté	2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).	3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.	0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.	De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A	1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.	301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h

Fréquence (Hz)	Puissance appoint électrique (W)	Alimentation électrique
50	1500	Monophasée

Certifié QB : CET air extrait avec moteur
N° Identification QB37 : 70/02-CHY5-2266
N° d’avis technique : 14.5/17-2266
Classe énergétique ErP - Ventilation : B
Classe énergétique ErP - Eau chaude sanitaire : A+
Texte ErP - Eau chaude sanitaire : Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
Eligibilité au CEE : Oui
N° de fiche CEE 1 : BAR-TH-148

Classe énergétique ErP (ECS)	Classe énergétique ventilation - Climat moyen
A+	B

Références produits et accessoires

B200-FAN T.Flow® Hygro+

11023198

4933,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)

  11023194

  173,00 € (H.T.)
- Modem Wi-Fi AldesConnect® Box

  11023386

  267,00 € (H.T.)
B200-FAN T.Flow® Hygro+ Connecté

11023384

5215,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)

  11023194

  173,00 € (H.T.)
B100-FAN T.Flow® Nano

11023394

4742,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Trépied T.Flow® Nano

  11023309

  81,10 € (H.T.)
- Modem Wi-Fi AldesConnect® Box

  11023386

  267,00 € (H.T.)
B100-FAN T.Flow® Nano Connecté

11023396

5023,00 € (H.T.)
Consommables
- Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano

  35112055

  43,80 € (H.T.)
Accessoires
- Plaque d'étanchéité plafond T.Flow®

  11023286

  244,00 € (H.T.)
- Trépied T.Flow® Nano

  11023309

  81,10 € (H.T.)

Documents

document

T.Flow® Hygro+ / T.Flow® Nano Notice d'installation

Notices

4 Mo
Système MAISON INDIVID. - T.One AIR R32 + T.Flow + VMC Hygro B - Textes de prescription

Textes de Prescription

434 Ko
T.Flow® - Profil Environnemental Produit (PEP) individuel

Conformités

602 Ko
AldesConnectTM Box - Déclaration CE/UE

Conformités

266 Ko
AldesConnectTM Box Notice d'installation

Notices

777 Ko
T.Flow® Hygro+ - T.Flow® Nano - Déclaration CE/UE

Conformités

177 Ko
ECS B200-FAN T.Flow® Hygro+ et B200-FAN T.Flow® Hygro+ Connecté Maison Individuelle - Etiquette ErP

Conformités

265 Ko
T.Flow® Hygro+ / T.Flow® Nano - Abrégé de montage

Notices

5 Mo
T.Flow® Hygro+ / T.Flow® Nano Notice d'utilisation

Notices

4 Mo
T.Flow® Hygro - Textes Réglementaires - CEE (zip)

Textes Réglementaires

4 Mo
ECS B100-FAN T.Flow® Nano et B100-FAN T.Flow® Nano Connecté Maison Individuelle - Etiquette ErP

Conformités

262 Ko
B200-FAN T.Flow® Hygro+ - Certificat QB37

Conformités

229 Ko
B200-FAN T.Flow® Hygro+ Connecté - Certificat QB37

Conformités

229 Ko
B100-FAN T.Flow® Nano Connecté - Certificat QB37

Conformités

228 Ko
B100-FAN T.Flow® Nano - Certificat QB37

Conformités

228 Ko
Avis technique - Bahia Solution Individuelle ATEC14.5/17-2266_V11

Conformités

7 Mo
Avis Technique Gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Bahia Aldes

Conformités

3 Mo
