T.One® AquaAIR Chauffage Seul
Pompe à chaleur air/air triple service
T.One® AquaAIR Chauffage Seul
Pompe à chaleur air/air triple service
Chauffage par l’air, rafraîchissement et eau chaude : la solution multifonction connectée Aldes.
T.One® AquaAIR Chauffage Seul

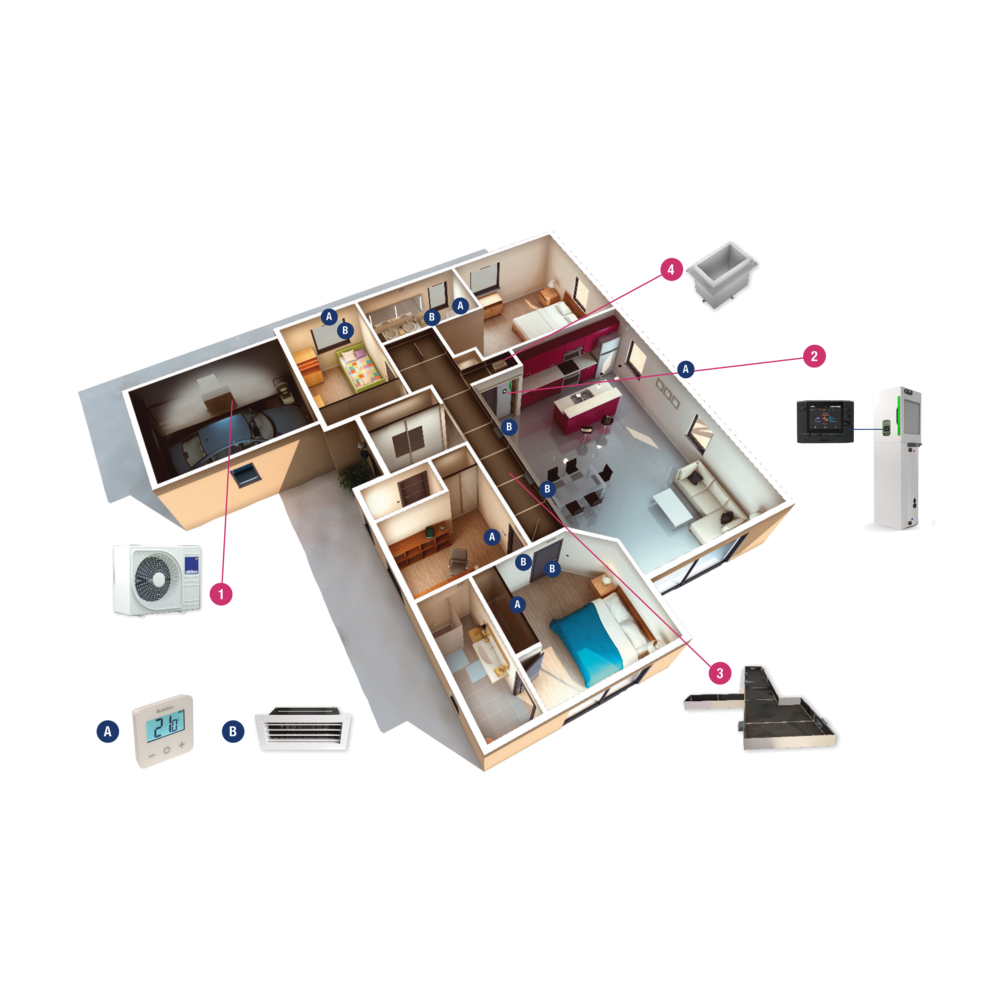

Le système T.One® AquaAIR capte l’énergie contenue dans l’air extérieur par l’intermédiaire d’une pompe à chaleur Air/Air à très haut rendement.
L’air chaud provenant de l’unité intérieure est ensuite diffusé dans les différentes pièces traitées par l’intermédiaire d’un réseau aéraulique constitué d’un faux-plafond de distribution.
Dans chaques pièces traitées, une bouche de diffusion et un thermostat sans fil dédiés permettent d’assurer une diffusion de l’air douce et parfaitement individualisée, tout en libérant l’espace intérieur pour une totale liberté d’aménagement.
T.One® AquaAIR couvre également facilement les besoins en eau chaude de toute la famille.
L’air chaud provenant de l’unité intérieure est ensuite diffusé dans les différentes pièces traitées par l’intermédiaire d’un réseau aéraulique constitué d’un faux-plafond de distribution.
Dans chaques pièces traitées, une bouche de diffusion et un thermostat sans fil dédiés permettent d’assurer une diffusion de l’air douce et parfaitement individualisée, tout en libérant l’espace intérieur pour une totale liberté d’aménagement.
T.One® AquaAIR couvre également facilement les besoins en eau chaude de toute la famille.
Les + produits
- Compacte, facilement intégrable dans un placard technique avec une seule unité extérieure pour 3 services
- Régule rapidement et confortablement la température.
- Pas de radiateurs qui complexifient la décoration intérieure. Gain d’espace dans le logement.
- Econome en énergie et facile à mettre en œuvre (formations ALDES)
- Une large gamme adaptable à toutes les superficies et configurations de logements
- Suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android).
T.One® AquaAIR permet d’atteindre, en quelques minutes seulement, une température confortable en chauffage comme en rafraîchissement.
Elle couvre également facilement les besoins en eau chaude de toute la famille.
- 3 modèles de 4, 5 et 6 kW,
-
pompe à chaleur air/air triple service :
- solution monosplit : une unité extérieure et une unité intérieure livrée en deux blocs,
- raccordement par liaison frigorifique,
- alimentations électriques monophasées 230 V, 50 Hz.
- commande centralisée à raccordement filaire de série,
- un thermostat radio sans fil à prévoir par pièce de vie,
- distribution de l’air via un faux-plafond étanche et isolé,
- diffusion de l’air par bouches motorisées,
- un appoint électrique de série (Air + Eau) et un appoint optionnel pour l’échangeur air,
- modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®.
-
produit contenant un gaz à effet de serre fluoré :
- type de gaz : R32 (PRG = 675).
- positionnement au sol de l'unité intérieure en volume chauffé (placard technique),
- raccordements frigorifiques, hydrauliques et électriques en face avant,
- raccordement du modem AldesConnect® Box sur le port USB,
- distribution de l’air via un faux-plafond étanche et isolé,
- diffusion de l’air par bouches motorisées,
- régulation par zone à l’aide de thermostats sans fil,
- commande centralisée pour choix du mode de fonctionnement et programmation horaire.
| Références | Charge de fluide (g) | Complément de charge (g/m) | Consigne de température ECS (°C) | Cycle de soutirage | Dénivelé maxi unité extérieure au-dessus / au-dessous (m) | Longueur de liaison frigo maxi (m) | Longueur de liaison frigo mini (m) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Seuil du complément de charge (m) | Plage de fonctionnement de température extérieure mode ECS Min/Max (°C) | Type de ballon | Volume de stockage du ballon (L) | Volume maximum d’eau chaude utilisable (V40) (L) | Taille | Type de fluide | Type de fonctionnement de la PAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
4 kW |
R32 |
Alterné |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
5 kW |
R32 |
Alterné |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
6 kW |
R32 |
Alterné |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
4 kW |
R32 |
Alterné |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
5 kW |
R32 |
Alterné |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 1300 |
20 |
53 |
L |
-20m/+20m |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
6 kW |
R32 |
Alterné |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | R32 |
||||||||||||||||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | R32 |
||||||||||||||||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 | R32 |

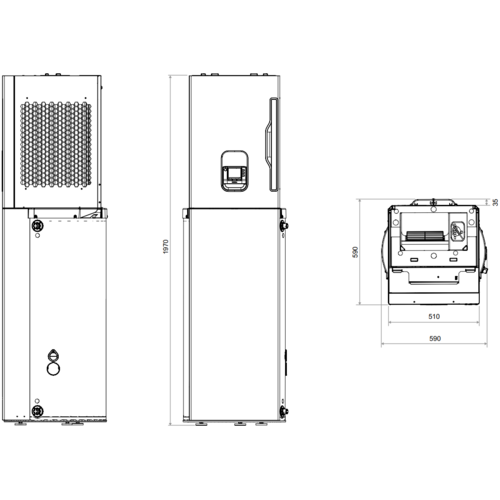

| Références | H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids net unité extérieure (kg) | Poids net unité intérieure (kg) | Poids net unité supérieure + ballon (kg) |
|---|---|---|---|---|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | |||||||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | |||||||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
| Références | Plage de débit d'air (m³/h) | Pression statique disponible (min/max) (Pa) |
|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 100/1000 |
10/50 |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 100/1000 |
10/50 |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 100/1200 |
10/50 |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 100/1000 |
10/50 |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 100/1000 |
10/50 |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 100/1200 |
10/50 |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | ||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | ||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
| Références | Pression acoustique unité extérieure (à 4 m en champ libre) (dB(A)) |
|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 38 |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 38,38 |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 42 |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 38 |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 38 |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 42 |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | |
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | |
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
| Références | COP_ECS en cycle L de soutirage NF EN 16147 | COP à -7°C/+20°C | COP à +7°C/+20°C | Durée de mise en température ECS (h:mn) | Puissance de réserve (Pes) (W) | Puissance nominale absorbée (-7°C/+20°C) (kW) | Puissance nominale absorbée (+7°C/+20°C) (kW) | Puissance nominale calorifique restituée (-7°C/+20°C) (kW) | Puissance nominale calorifique restituée (+7°C/+20°C) (kW) | SCOP (Climat Moyen) | Taux (part de la puissance électrique des auxiliaires dans la puissance totale) (%) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 3,2 |
3 |
4,92 |
01:50 |
30 |
1.27 |
0.81 |
3.8 |
4 |
4,4 |
0.62 |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 3,2 |
2,85 |
4,55 |
01:50 |
30 |
1.61 |
1.05 |
4.6 |
4.8 |
4,33 |
0.47 |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 3,2 |
2,6 |
4,15 |
01:50 |
30 |
2.12 |
1.45 |
5.5 |
6 |
4,19 |
0.35 |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 3,2 |
3 |
4,92 |
01:50 |
30 |
1,27 |
0,81 |
3,8 |
4 |
4,4 |
0,62 |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 3,2 |
2,85 |
4,55 |
01:50 |
30 |
1.61 |
1.05 |
4.6 |
4.8 |
4,33 |
0.47 |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 3,2 |
2,6 |
4,15 |
01:50 |
30 |
2.12 |
1.45 |
5.5 |
6 |
4,19 |
0.35 |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | |||||||||||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | |||||||||||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
| Références | Intensité de protection appoint électrique (A) | Intensité de protection unité extérieure courbe D (A) | Puissance appoint électrique chauffage (W) | Puissance appoint électrique ECS (W) | Puissance de veille (Psb) (W) | Section d’alimentation électrique appoint électrique (nb x mm²) | Section d’alimentation électrique unité extérieure (nb x mm²) | Section de connexion électrique unité int./ext. (nb x mm²) | Alimentation électrique | Tension (V) |
|---|---|---|---|---|---|---|---|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
230 |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | ||||||||||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | ||||||||||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
- N° d’avis technique : 14.5/17-2271_V5
- Classe énergétique ErP - Eau chaude sanitaire : A+
- Texte ErP - Eau chaude sanitaire : Conforme aux règlements d'éco conception 206/2012 et d'étiquetage 812/2013
- Texte ErP - Rafraîchissement : Conforme aux règlements d'éco conception 206/2012 et d'étiquetage 626/2011 (01/2017)
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-129
| Références | Lrcontmin / CcpLRcontmin - en chauffage (valeurs certifiées) | Classe énergétique ErP (ECS) | Classe énergétique ErP - Chauffage |
|---|---|---|---|
| 35001205 - T.One® AquaAIR 04 R32 Classic | 0,40/1,12 |
A+ |
A+ |
| 35001206 - T.One® AquaAIR 05 R32 Classic | 0,33/1,21 |
A+ |
A+ |
| 35001207 - T.One® AquaAIR 06 R32 Classic | 0,27/1,33 |
A+ |
A+ |
| 35001215 - T.One® AquaAIR 04 R32 Premium | 0,40/1,12 |
A+ |
A+ |
| 35001216 - T.One® AquaAIR 05 R32 Premium | 0,33/1,21 |
A+ |
A+ |
| 35001217 - T.One® AquaAIR 06 R32 Premium | 0,27/1,33 |
A+ |
A+ |
| 35001175 - Unité supérieure T.One AquaAIR R32/R410A 04 | |||
| 35001176 - Unité supérieure T.One AquaAIR R32/R410A 05 | |||
| 35001177 - Unité supérieure T.One AquaAIR R32/R410A 06 |
