T.One® AquaAIR Réversible
Pompe à chaleur air/air triple service
T.One® AquaAIR Réversible
Pompe à chaleur air/air triple service
Chauffage par l’air, rafraîchissement et eau chaude : la solution multifonction connectée Aldes.
T.One® AquaAIR Réversible
Le système T.One® AquaAIR capte l’énergie contenue dans l’air extérieur par l’intermédiaire d’une pompe à chaleur Air/Air à très haut rendement.
L’air chaud ou rafraichi provenant de l’unité intérieure est ensuite diffusé dans les différentes pièces traitées par l’intermédiaire d’un réseau aéraulique constitué d’un faux-plafond de distribution.
Dans chaque pièce traitée, une bouche de diffusion et un thermostat sans fil dédiés permettent d’assurer une diffusion de l’air douce et parfaitement individualisée, tout en libérant l’espace intérieur pour une totale liberté d’aménagement.
T.One® AquaAIR couvre également facilement les besoins en eau chaude de toute la famille.
L’air chaud ou rafraichi provenant de l’unité intérieure est ensuite diffusé dans les différentes pièces traitées par l’intermédiaire d’un réseau aéraulique constitué d’un faux-plafond de distribution.
Dans chaque pièce traitée, une bouche de diffusion et un thermostat sans fil dédiés permettent d’assurer une diffusion de l’air douce et parfaitement individualisée, tout en libérant l’espace intérieur pour une totale liberté d’aménagement.
T.One® AquaAIR couvre également facilement les besoins en eau chaude de toute la famille.
Les + produits
- UNE DES SOLUTIONS LES PLUS PERFORMANTES DE LA RE2020
- PEP individuel et IC Construction parmi les mieux valorisé du marché
- Jusqu'à 10% de gain sur le Cep nr par rapport à une PAC air/eau double service* UN CONFORT UNIQUE
- Montée en température 10 fois plus rapide qu'un réseau hydraulique
- Flux d'air imperceptible pour le client grâce à une vitesse de diffusion inférieure à 3 m/s
- Confort acoustique : totalement imperceptible à l'oreille
- Grande disponibilité d'eau chaude : 240L en V40 ECONOMIE D'ENERGIE
- La solution de chauffage qui permet de diviser par 4 la consommation de chauffage **
- 70% de la production d'eau chaude gratuite grâce à l'apport de la pompe à chaleur * Maison de 90m2 avec Bbio -7% vs Bbiomax RE2020 en H3 ** Cas maison rénovée anciennement chauffée 100% électrique
- Compacte, facilement intégrable dans un placard technique avec une seule unité extérieure pour 3 services
- Pas de radiateurs qui complexifient la décoration intérieure. Gain d’espace dans le logement.
- Suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android).
T.One® AquaAIR permet d’atteindre, en quelques minutes seulement, une température confortable en chauffage comme en rafraîchissement.
Elle couvre également facilement les besoins en eau chaude de toute la famille.
- 3 modèles de 4, 5 et 6 kW,
-
pompe à chaleur air/air triple service :
- solution monosplit : une unité extérieure et une unité intérieure livrée en deux blocs,
- raccordement par liaison frigorifique,
- alimentations électriques monophasées 230 V, 50 Hz.
- commande centralisée à raccordement filaire de série,
- un thermostat radio sans fil à prévoir par pièce de vie,
- distribution de l’air via un faux-plafond étanche et isolé,
- diffusion de l’air par bouches motorisées,
- un appoint électrique de série (Air + Eau) et un appoint optionnel pour l’échangeur air,
- modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®.
-
produit contenant un gaz à effet de serre fluoré :
- type de gaz : R32 (PRG = 675).
- positionnement au sol de l'unité intérieure en volume chauffé (placard technique),
- raccordements frigorifiques, hydrauliques et électriques en face avant,
- raccordement du modem AldesConnect® Box sur le port USB,
- distribution de l’air via un faux-plafond étanche et isolé,
- diffusion de l’air par bouches motorisées,
- régulation par zone à l’aide de thermostats sans fil,
- commande centralisée pour choix du mode de fonctionnement et programmation horaire.
| Références | Charge de fluide (g) | Complément de charge (g/m) | Consigne de température ECS (°C) | Cycle de soutirage | Dénivelé maxi unité extérieure au-dessus / au-dessous (m) | Longueur de liaison frigo maxi (m) | Longueur de liaison frigo mini (m) | Plage de fonctionnement de température extérieure mode chaud (°C) | Plage de fonctionnement de température extérieure mode froid (°C) | Seuil du complément de charge (m) | Plage de fonctionnement de température extérieure mode ECS Min/Max (°C) | Type de ballon | Volume de stockage du ballon (L) | Volume maximum d’eau chaude utilisable (V40) (L) | Matière de l'isolant | Taille | Type de fluide | Type de fonctionnement de la PAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35001225 - T.One® AquaAIR 04 R32 (REV) Classic | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
4 kW |
R32 |
Alterné |
|
| 35001226 - T.One® AquaAIR 05 R32 (REV) Classic | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
5 kW |
R32 |
Alterné |
|
| 35001227 - T.One® AquaAIR 06 R32 (REV) Classic | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
6 kW |
R32 |
Alterné |
|
| 35001235 - T.One® AquaAIR 04 R32 (REV) Premium | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
4 kW |
R32 |
Alterné |
|
| 35001236 - T.One® AquaAIR 05 R32 (REV) Premium | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
5 kW |
R32 |
Alterné |
|
| 35001237 - T.One® AquaAIR 06 R32 (REV) Premium | 1300 |
20 |
53 |
L |
20/20 |
30 |
5 |
-20°C/+20°C |
-15°C/+43°C |
15 |
-5°C/+25°C |
Acier émaillé |
175 |
240 |
6 kW |
R32 |
Alterné |

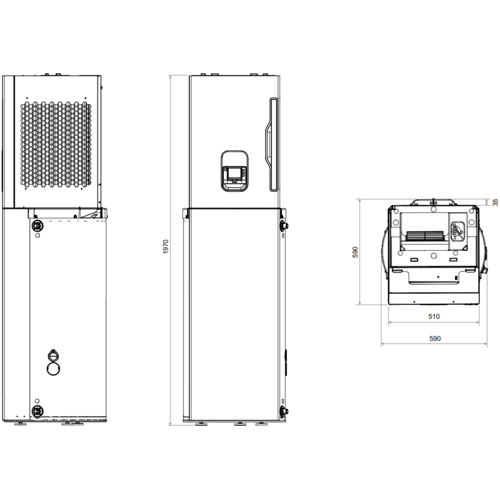

| H (mm) | L (mm) | P (mm) | Diamètre frigorifique liquide-gaz (pouce) | Poids net unité extérieure (kg) | Poids net unité intérieure (kg) | Poids net unité supérieure + ballon (kg) |
|---|---|---|---|---|---|---|
| 1976 |
590 |
592 |
1/4;1/2 |
45 |
40 |
120 |
| Références | Plage de débit d'air (m³/h) | Pression statique disponible (min/max) (Pa) |
|---|---|---|
| 35001225 - T.One® AquaAIR 04 R32 (REV) Classic | 100/1000 |
10/50 |
| 35001226 - T.One® AquaAIR 05 R32 (REV) Classic | 100/1000 |
10/50 |
| 35001227 - T.One® AquaAIR 06 R32 (REV) Classic | 100/1200 |
10/50 |
| 35001235 - T.One® AquaAIR 04 R32 (REV) Premium | 100/1000 |
10/50 |
| 35001236 - T.One® AquaAIR 05 R32 (REV) Premium | 100/1000 |
10/50 |
| 35001237 - T.One® AquaAIR 06 R32 (REV) Premium | 100/1200 |
10/100 |
| Références | Pression acoustique unité extérieure (à 4 m en champ libre) (dB(A)) |
|---|---|
| 35001225 - T.One® AquaAIR 04 R32 (REV) Classic | 38 |
| 35001226 - T.One® AquaAIR 05 R32 (REV) Classic | 38 |
| 35001227 - T.One® AquaAIR 06 R32 (REV) Classic | 42 |
| 35001235 - T.One® AquaAIR 04 R32 (REV) Premium | 38 |
| 35001236 - T.One® AquaAIR 05 R32 (REV) Premium | 38 |
| 35001237 - T.One® AquaAIR 06 R32 (REV) Premium | 42 |
| Références | COP_ECS en cycle L de soutirage NF EN 16147 | COP à -7°C/+20°C | COP à +7°C/+20°C | Durée de mise en température ECS (h:mn) | EER (+35°C/+27°C) | Puissance absorbée (+35°C/+27°C) (kW) | Puissance de réserve (Pes) (W) | Puissance frigorifique restituée (+35°C/+27°C) (kW) | Puissance nominale absorbée (-7°C/+20°C) (kW) | Puissance nominale absorbée (+7°C/+20°C) (kW) | Puissance nominale calorifique restituée (-7°C/+20°C) (kW) | Puissance nominale calorifique restituée (+7°C/+20°C) (kW) | SCOP (Climat Moyen) | SEER (Climat Moyen) | Taux (part de la puissance électrique des auxiliaires dans la puissance totale) (%) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35001225 - T.One® AquaAIR 04 R32 (REV) Classic | 3,2 |
3 |
4,92 |
01:50 |
4 |
1 |
30 |
4 |
1.27 |
0.81 |
3.8 |
4 |
4,4 |
6,29 |
0.62 |
| 35001226 - T.One® AquaAIR 05 R32 (REV) Classic | 3,2 |
2,85 |
4,55 |
01:50 |
3,9 |
1.15 |
30 |
4.5 |
1.61 |
1.05 |
4.6 |
4.8 |
4,33 |
6,23 |
0.47 |
| 35001227 - T.One® AquaAIR 06 R32 (REV) Classic | 3,2 |
2,6 |
4,15 |
01:50 |
3,8 |
1.32 |
30 |
5 |
2.12 |
1.45 |
5.5 |
6 |
4,19 |
6,18 |
0.35 |
| 35001235 - T.One® AquaAIR 04 R32 (REV) Premium | 3,2 |
3 |
4,92 |
01:50 |
4 |
1 |
30 |
4 |
1.27 |
0.81 |
3.8 |
4 |
4,4 |
6,29 |
0.62 |
| 35001236 - T.One® AquaAIR 05 R32 (REV) Premium | 3,2 |
2,85 |
4,55 |
01:50 |
3,9 |
1.15 |
30 |
4.5 |
1.61 |
1.05 |
4.6 |
4.8 |
4,33 |
6,23 |
0.47 |
| 35001237 - T.One® AquaAIR 06 R32 (REV) Premium | 3,2 |
2,6 |
4,15 |
01:50 |
3,8 |
1.32 |
30 |
5 |
2.12 |
1.45 |
5.5 |
6 |
4,19 |
6,18 |
0.35 |
| Tension (V) | Intensité de protection appoint électrique (A) | Intensité de protection unité extérieure courbe D (A) | Puissance appoint électrique chauffage (W) | Puissance appoint électrique ECS (W) | Puissance de veille (Psb) (W) | Section d’alimentation électrique appoint électrique (nb x mm²) | Section d’alimentation électrique unité extérieure (nb x mm²) | Section de connexion électrique unité int./ext. (nb x mm²) | Alimentation électrique |
|---|---|---|---|---|---|---|---|---|---|
| 230 |
20 |
16 |
1500 |
1500 |
5 |
3G2,5 |
3G2,5 |
4G1,5 |
Monophasée |
- N° d’avis technique : 14.5/17-2271_V5
- Classe énergétique ErP - Eau chaude sanitaire : A+
- Texte ErP - Eau chaude sanitaire : Conforme aux règlements d'éco conception 206/2012 et d'étiquetage 812/2013
- Texte ErP - Rafraîchissement : Conforme aux règlements d'éco conception 206/2012 et d'étiquetage 626/2011 (01/2017)
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-129
| Références | Lrcontmin / CcpLRcontmin - en chauffage (valeurs certifiées) | Classe énergétique ErP (ECS) | Classe énergétique ErP - Chauffage | Classe énergétique ErP (Rafraichissement) | Lrcontmin / CcpLRcontmin - en rafraichissement (valeurs certifiées) |
|---|---|---|---|---|---|
| 35001225 - T.One® AquaAIR 04 R32 (REV) Classic | 0,40/1,12 |
A+ |
A+ |
A++ |
0.43/1.58 |
| 35001226 - T.One® AquaAIR 05 R32 (REV) Classic | 0,33/1,21 |
A+ |
A+ |
A++ |
0.38/1.62 |
| 35001227 - T.One® AquaAIR 06 R32 (REV) Classic | 0,27/1,33 |
A+ |
A+ |
A++ |
0.34/1.66 |
| 35001235 - T.One® AquaAIR 04 R32 (REV) Premium | 0,40/1,12 |
A+ |
A+ |
A++ |
0.43/1.58 |
| 35001236 - T.One® AquaAIR 05 R32 (REV) Premium | 0,33/1,21 |
A+ |
A+ |
A++ |
0.38/1.62 |
| 35001237 - T.One® AquaAIR 06 R32 (REV) Premium | 0,27/1,33 |
A+ |
A+ |
A++ |
0.34/1.66 |
