Série TWISTED® 850 Circulaire – acier Diffuseur à jet hélicoïdal

Série TWISTED® 850 Circulaire – acier

Diffuseur à jet hélicoïdal

Le TWISTED® 850 est un diffuseur à haute induction à jet d’air hélicoïdal pour la diffusion d'air dans les bâtiments tertiaires.
Série TWISTED® 850 Circulaire – acier
Série TWISTED® 850 Circulaire – acier

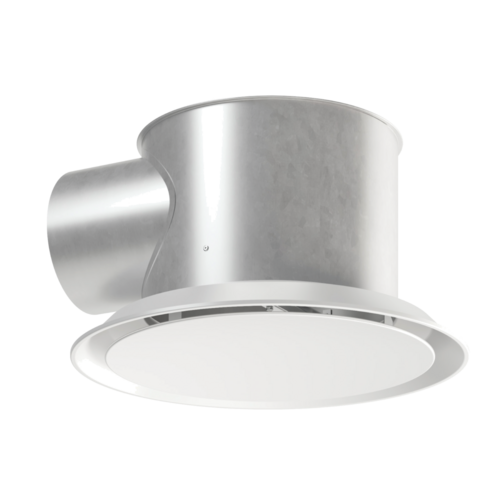

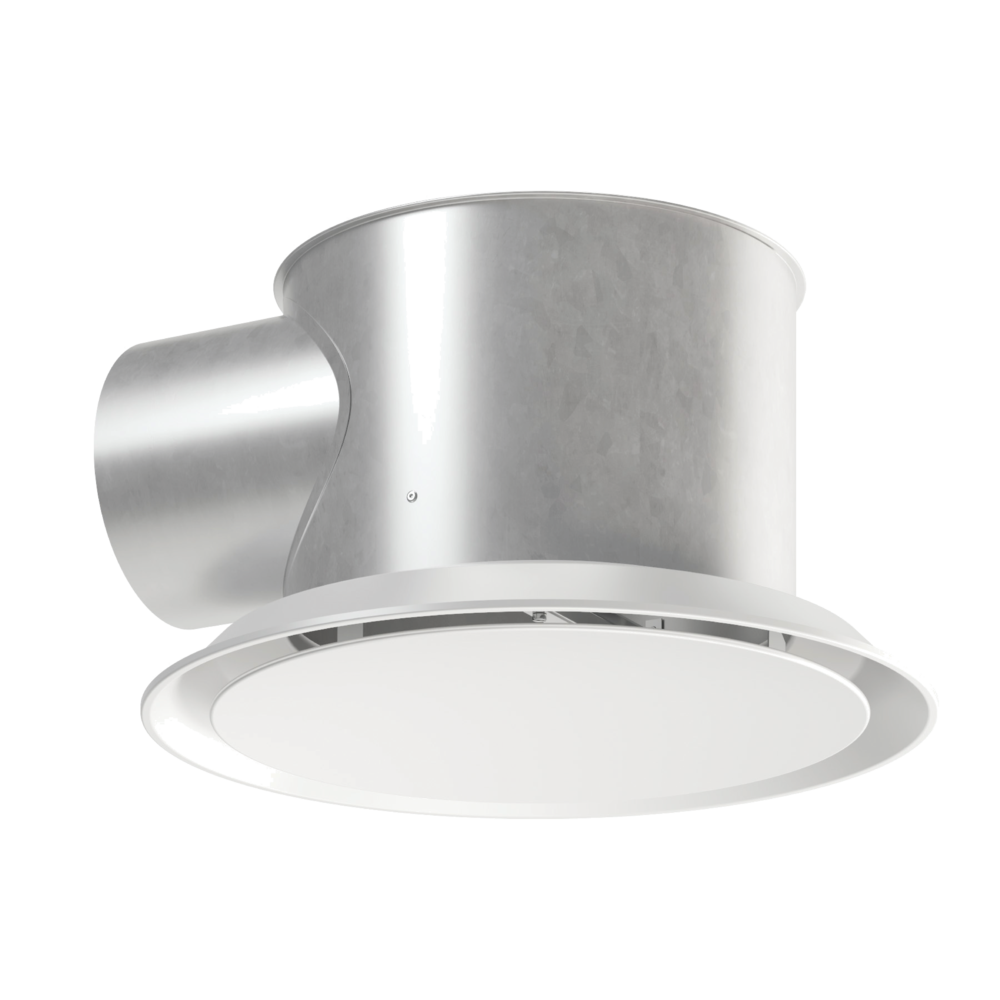

Le TWISTED® 850 est un diffuseur à haute induction à jet d’air hélicoïdal pour la diffusion d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires avec un grand taux de brassage. Il est idéal pour le soufflage d’air avec des écarts de température importants et de faibles hauteurs de plafond et pour des installations à débit variable (type ventilo-convecteurs gainables). La version Circulaire est prévue pour installation sur plafonds non amovibles type staff/BA13 ainsi que sur réseaux apparents. Il existe également en version isolée et en version reprise avec ou sans filtre. Il est disponible avec une finition standard en peinture époxy RAL 9003 mat 30% de brillance ou selon la carte de RAL. La gamme de finition AldesArchitect® est disponible pour ce diffuseur.

Le diffuseur TWISTED® 850 circulaire s'installe sur plafonds non amovibles type staff ou BA13 et sur réseaux apparents. Il offre une diffusion fixe à haute induction à jet d'air hélicoïdal sur une grande plage de débit sur un seul diffuseur.

  • diffusion fixe à haute induction à jet d'air hélicoïdal,
  • installation à grand taux de brassage,
  • idéal pour le soufflage d'air froid et d'air chaud avec des écarts de température importants et de faibles hauteurs de plafonds,
  • idéal pour des installations à débit variable,
  • version circulaire adaptée aux plafonds non amovibles de type staff ou BA13, ainsi que pour les réseaux apparents,
  • cône de diffusion et disque central en acier peint,
  • plénum cylindrique en acier galvanisé pour raccordement direct sur gaine circulaire en Ø 200 livré en standard,
  • finition :
    • peinture époxy RAL 9003 mat 30 %,
    • AldesArchitect®.
  • fixation à la dalle béton à l'aide de la patte située sur le plénum.
  • accessoires :
    • filtre plan elliptique G2 (ISO Grossier 40%) fourni avec le diffuseur de reprise,
  • option :
    • isolation phonique,
    • isolation thermique,
    • système de pont fixation F7,
    • finition plenum en RAL 9005 mat 30% (incompatible avec isolation thermique),
    • film de protection

Le diffuseur TWISTED® 850 s'installe au plafond. Il se fixe à la dalle béton à l'aide de pattes situées sur le plénum.

Références Matière de l'isolant Type de finition
11003376 - TWISTED® 850 VRAC circulaire (staff)
11003374 - TWISTED® 850 Circulaire (STAFF)
11051166 - TWISTED® 850 D200 Circulaire (STAFF)

Blanc

Série TWISTED® 850 Circulaire – acier

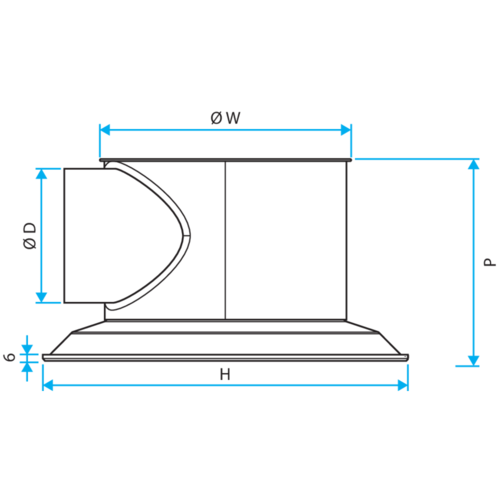

Références A x B* (mm) L (mm) P (mm) W (mm) Ø (mm) Ø raccordement plénum (mm)
11003376 - TWISTED® 850 VRAC circulaire (staff)

555



170



200-250


11003374 - TWISTED® 850 Circulaire (STAFF)

555



298

366


11051166 - TWISTED® 850 D200 Circulaire (STAFF)

555

298

366



200

Références Débit de confort par mètre pour Lw 40 dB(A) (m³/h) Débit de confort pour Lw 40 dB(A) (m³/h)
11003376 - TWISTED® 850 VRAC circulaire (staff)

600

11003374 - TWISTED® 850 Circulaire (STAFF)

600


11051166 - TWISTED® 850 D200 Circulaire (STAFF)

600

Références produits et accessoires

  • TWISTED® 850 VRAC circulaire (staff)
    TWISTED® 850 VRAC circulaire (staff)
    11003376
    305,00 (H.T.)
  • TWISTED® 850 Circulaire (STAFF)
    TWISTED® 850 Circulaire (STAFF)
    11003374
    408,00 (H.T.)
  • TWISTED® 850 D200 Circulaire (STAFF)
    TWISTED® 850 D200 Circulaire (STAFF)
    11051166
    408,00 (H.T.)
