Série GD 102 - acier Grille de conduit

Série GD 102 - acier

Grille de conduit

La grille intérieure pour conduit GD 102 est destinée à la reprise d'air dans les locaux tertiaires.

Série GD 102 - acier

Voir les références Commander en ligne *Pour les clients éligibles e-commerce

Série GD 102 - acier

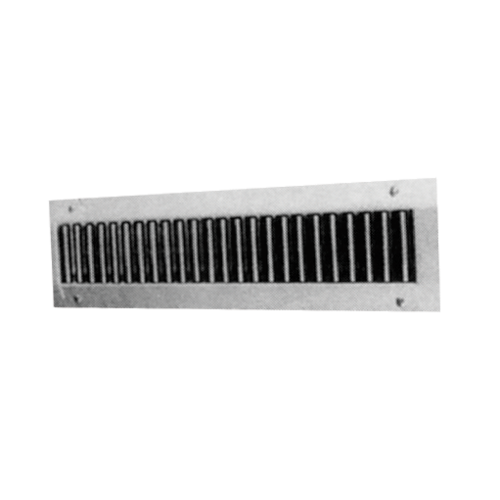

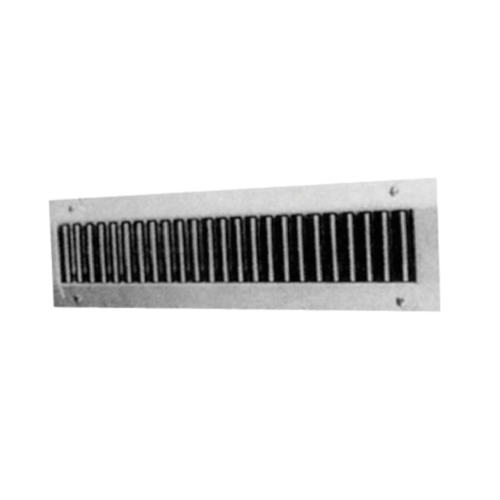

La grille intérieure pour conduit GD 102 est destinée à la reprise pour toutes applications de ventilation et de conditionnement d'air dans les locaux tertiaires. Elle se positionne sur conduit cylindrique ou oblong. C'est une grille simple déflection à ailettes verticales mobiles, réglables individuellement, espacées de 20 mm en acier galvanisé finition teinte naturelle.

Principes de fonctionnement

La grille intérieure pour conduit GD 102 fonctionne en reprise d'air pour toutes applications de ventilation et de conditionnement d'air dans les locaux tertiaires. Elle se positionne sur conduit cylindrique ou oblong.

Caractéristiques principales

grille simple déflexion à ailettes verticales, mobiles, réglables individuellement, espacées de 20 mm,
acier galvanisé avec finition teinte naturelle,
fixation par vis apparentes dans l'encadrement sur conduit cylindrique ou oblong.
Gamme dimensionnelle de 325 x 75 à 1 225 x 225 mm

Mise en oeuvre produit

fixation sur conduit circulaire ou oblong,
fixation apparente par vis dans l'encadrement.

Références	Matériau principal	Matière de l'isolant	Type de finition	Couleur
11050108 - GD102 F1 325X75	Aluminium		Acier galvanisé	Acier galvanisé
11050100 - GD102 F1 425X75	Aluminium		Acier galvanisé	Acier galvanisé
11050101 - GD102 F1 525X75	Aluminium		Acier galvanisé	Acier galvanisé
11050102 - GD102 F1 625X75	Aluminium		Acier galvanisé	Acier galvanisé
11050094 - GD102 F1 825X75	Aluminium
11050095 - GD102 F1 1025X75	Aluminium
11050096 - GD102 F1 1225X75	Aluminium
11050103 - GD102 F1 425X125	Aluminium		Acier galvanisé	Acier galvanisé
11050104 - GD102 F1 525X125	Aluminium		Acier galvanisé	Acier galvanisé
11050105 - GD102 F1 625X125	Aluminium		Acier galvanisé	Acier galvanisé
11050097 - GD102 F1 825X125	Aluminium
11050098 - GD102 F1 1025X125	Aluminium
11050099 - GD102 F1 1225X125	Aluminium
11050106 - GD102 F1 525X225	Aluminium		Acier galvanisé	Acier galvanisé
11050107 - GD102 F1 625X225	Aluminium		Acier galvanisé	Acier galvanisé
11050114 - GD102 F1 825X225	Aluminium
11050396 - GD102 F1 1025X225	Aluminium
11050397 - GD102 F1 1225X225	Aluminium

Série GD 102 - acier

Série GD 102 - acier

Références	A (mm)	B (mm)	C (mm)	H (mm)	L (mm)	Ø D conduit max (mm)	Ø D conduit min (mm)
11050108 - GD102 F1 325X75	42	86	124	75	325	400	160
11050100 - GD102 F1 425X75	42	86	137	75	425	400	160
11050101 - GD102 F1 525X75	42	86	150	75	525	400	160
11050102 - GD102 F1 625X75	42	86	163	75	625	400	160
11050094 - GD102 F1 825X75				75	825
11050095 - GD102 F1 1025X75				75	1025
11050096 - GD102 F1 1225X75				75	1225
11050103 - GD102 F1 425X125	46	90	141	125	425	900	315
11050104 - GD102 F1 525X125	46	90	154	125	525	900	315
11050105 - GD102 F1 625X125	46	90	167	125	625	900	315
11050097 - GD102 F1 825X125				125	825
11050098 - GD102 F1 1025X125				125	1025
11050099 - GD102 F1 1225X125				125	1225
11050106 - GD102 F1 525X225	56	100	164	225	525	1600	630
11050107 - GD102 F1 625X225	56	100	177	225	625	1600	630
11050114 - GD102 F1 825X225				225	825
11050396 - GD102 F1 1025X225				225	1025
11050397 - GD102 F1 1225X225				225	1225

Références	Débit de confort (soufflage avec registre N 100 % ouvert) pour Lw < NR 25 (m³/h)
11050108 - GD102 F1 325X75	190
11050100 - GD102 F1 425X75	230
11050101 - GD102 F1 525X75	300
11050102 - GD102 F1 625X75	360
11050094 - GD102 F1 825X75
11050095 - GD102 F1 1025X75
11050096 - GD102 F1 1225X75
11050103 - GD102 F1 425X125	460
11050104 - GD102 F1 525X125	560
11050105 - GD102 F1 625X125	680
11050097 - GD102 F1 825X125
11050098 - GD102 F1 1025X125
11050099 - GD102 F1 1225X125
11050106 - GD102 F1 525X225	1000
11050107 - GD102 F1 625X225	1300
11050114 - GD102 F1 825X225
11050396 - GD102 F1 1025X225
11050397 - GD102 F1 1225X225

Références produits et accessoires

GD102 F1 325X75

11050108

60,59 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H325X75

  11053959

  32,03 € (H.T.)
- REGISTRE GRIL CONDUIT N325X75

  11053969

  41,31 € (H.T.)
GD102 F1 425X75

11050100

65,38 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H425X75

  11053950

  36,72 € (H.T.)
- REGISTRE GRIL CONDUIT N425X75

  11053960

  45,59 € (H.T.)
GD102 F1 525X75

11050101

70,18 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H525X75

  11053951

  41,41 € (H.T.)
- REGISTRE GRIL CONDUIT N525X75

  11053961

  50,18 € (H.T.)
GD102 F1 625X75

11050102

74,77 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H625X75

  11053952

  46,21 € (H.T.)
- REGISTRE GRIL CONDUIT N625X75

  11053962

  54,77 € (H.T.)
GD102 F1 825X75

11050094

110,00 € (H.T.)
GD102 F1 1025X75

11050095

115,00 € (H.T.)
GD102 F1 1225X75

11050096

127,00 € (H.T.)
GD102 F1 425X125

11050103

68,24 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H425X125

  11053953

  38,76 € (H.T.)
- REGISTRE GRIL CONDUIT N425X125

  11053963

  49,78 € (H.T.)
GD102 F1 525X125

11050104

75,17 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H525X125

  11053954

  44,06 € (H.T.)
- REGISTRE INCLINE POUR GRILLE CONDUIT N 525X125

  11053964

  54,88 € (H.T.)
GD102 F1 625X125

11050105

82,31 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H625X125

  11053955

  49,37 € (H.T.)
- REGISTRE INCLINE POUR GRILLE CONDUIT N 625X125

  11053965

  59,67 € (H.T.)
GD102 F1 825X125

11050097

143,00 € (H.T.)
GD102 F1 1025X125

11050098

118,00 € (H.T.)
GD102 F1 1225X125

11050099

181,00 € (H.T.)
GD102 F1 525X225

11050106

128,00 € (H.T.)
GD102 F1 625X225

11050107

137,00 € (H.T.)
Accessoires
- REGISTRE GRIL CONDUIT H625X225

  11053957

  55,08 € (H.T.)
- REGISTRE INCLINE POUR GRILLE CONDUIT N 625X225

  11053967

  69,16 € (H.T.)
GD102 F1 825X225

11050114

153,00 € (H.T.)
GD102 F1 1025X225

11050396

171,00 € (H.T.)
GD102 F1 1225X225

11050397

189,00 € (H.T.)
