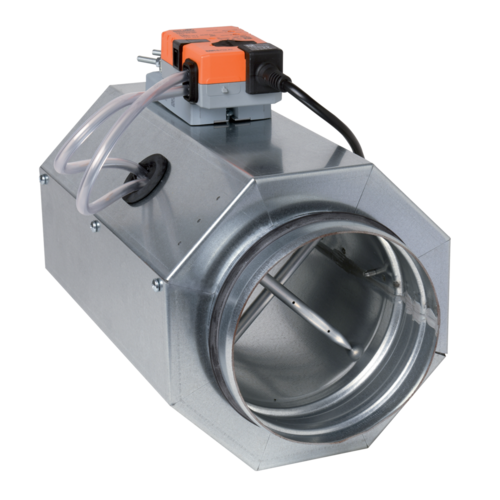

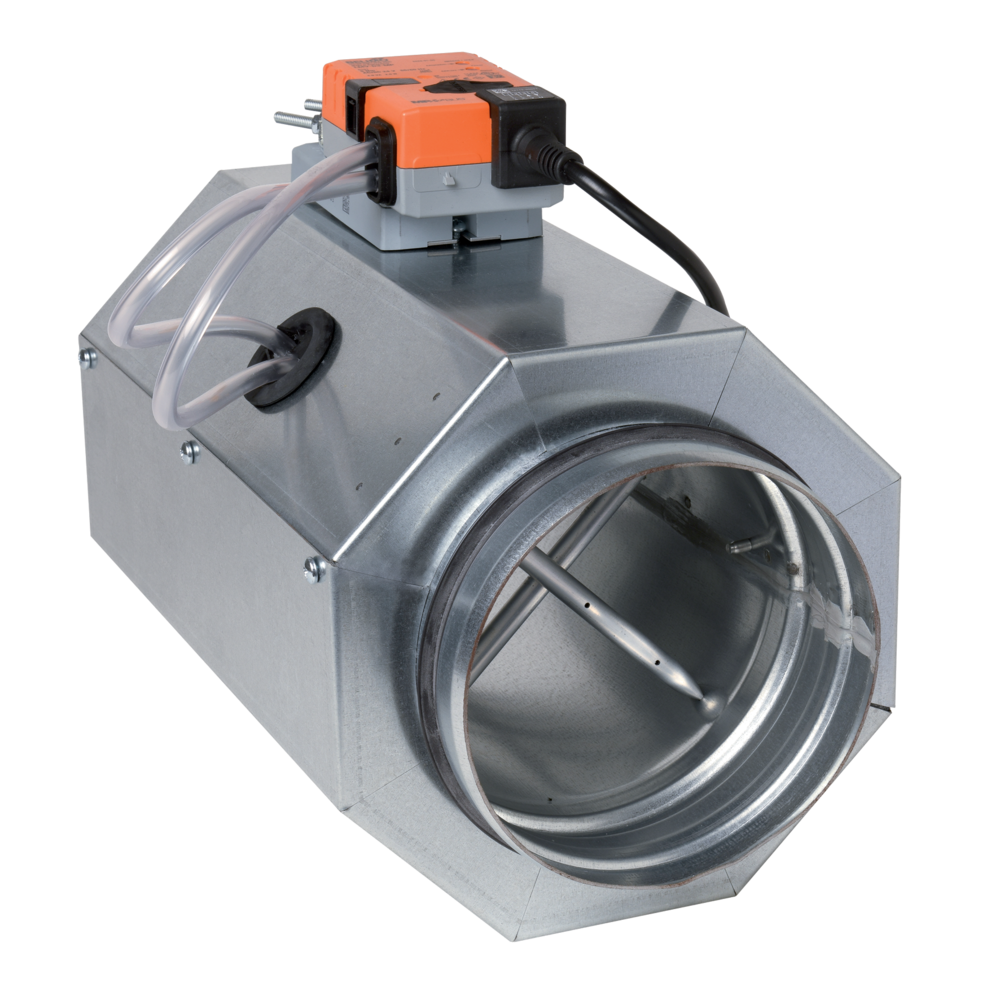

VAV XVA Standard
Régulateur de débit d'air
VAV XVA Standard
Régulateur de débit d'air
VAV régulant précisément un débit selon un signal, indépendamment des variations de pression, pour fournir l’air au juste besoin.
VAV XVA Standard
La VAV est un régulateur de débit qui fait varier son débit selon un signal extérieur (sonde, GTB/GTC, etc.). Ses sondes de pression intégrées permettent de maintenir le débit selon le signal reçu, quelles que soient les variations de pression. Ainsi, le débit est maintenu au juste besoin pour plus de confort, de QAI et de gains énergétiques
Les + produits
- Régule précisément le débit
- Réglage sur site facile
- Faible taux de fuite (classe C)
Selon un signal externe 0-10V ou 2-10V, la VAV va moduler le débit d'air sur une large plage de débits de manière précise grâce à ses prises de pression intégrées. Les débits min et max sont réglables sur site via l'application Belimo ou l'outil de paramétrage associé.
- corps et volet en acier galvanisé,
- volet avec joint,
- étanchéité classe C,
- Matière de l'isolant : laine minérale
- Précision de régulation : 5%(>2m/s)
- moteur Belimo paramétrable sur site,
- fonctionnement avec des capteurs CO2 ou thermostat.
- s'insère directement entre deux conduits circulaires,
- montage horizontal ou vertical,
- sens du flux d'air indiqué sur le composant,
- modification des débits mini/maxi sur site possible,
- alimentation 24V AC.

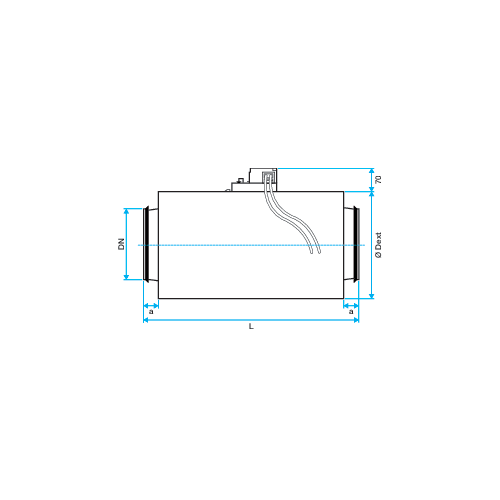

| Références | L (mm) | Ø (mm) | Ø extérieur (mm) | Poids (kg) |
|---|---|---|---|---|
| 11017191 - VAV CIRCULAIRE ISOLEE XVA D125 | 310 |
125 |
185 |
2 |
| 11017192 - VAV CIRCULAIRE ISOLEE XVA D160 | 400 |
160 |
220 |
4 |
| 11017193 - VAV CIRCULAIRE ISOLEE XVA D200 | 400 |
200 |
260 |
4.5 |
| 11017194 - VAV CIRCULAIRE ISOLEE XVA D250 | 400 |
250 |
310 |
5.5 |
| 11017195 - VAV CIRCULAIRE ISOLEE XVA D315 | 500 |
315 |
375 |
8.5 |
| 11017196 - VAV CIRCULAIRE ISOLEE XVA D400 | 630 |
400 |
460 |
11.5 |
| 11017197 - VAV CIRCULAIRE ISOLEE XVA D500 | 630 |
500 |
560 |
17.5 |
| 11017212 - VAV CIRCULAIRE ISOLEE XVA D100 | 310 |
100 |
160 |
2 |
| 11017308 - VAV ISOLE XVA D125 MOD | 310 |
125 |
185 |
2 |
| 11017309 - VAV ISOLE XVA D160 MOD | 400 |
160 |
220 |
4 |
| 11017310 - VAV ISOLE XVA D200 MOD | 400 |
200 |
260 |
4,5 |
| 11017311 - VAV ISOLE XVA D250 MOD | 400 |
250 |
310 |
5,5 |
| 11017312 - VAV ISOLE XVA D315 MOD | 500 |
315 |
375 |
8,5 |
| 11017313 - VAV ISOLE XVA D400 MOD | 630 |
400 |
460 |
11,5 |
| 11017314 - VAV ISOLE XVA D500 MOD | 630 |
500 |
560 |
17,5 |
| 11017316 - VAV ISOLE XVA D100 MOD |
| Références | Débit nominal (m³/h) | Plage de débit d'air (m³/h) | Plage de pression (Pa) |
|---|---|---|---|
| 11017191 - VAV CIRCULAIRE ISOLEE XVA D125 | 53-530 |
50-1000 |
|
| 11017192 - VAV CIRCULAIRE ISOLEE XVA D160 | 87-870 |
20-1000 |
|
| 11017193 - VAV CIRCULAIRE ISOLEE XVA D200 | 138-1380 |
20-1000 |
|
| 11017194 - VAV CIRCULAIRE ISOLEE XVA D250 | 212-2120 |
20-1000 |
|
| 11017195 - VAV CIRCULAIRE ISOLEE XVA D315 | 337-3370 |
20-1000 |
|
| 11017196 - VAV CIRCULAIRE ISOLEE XVA D400 | 543-5430 |
20-1000 |
|
| 11017197 - VAV CIRCULAIRE ISOLEE XVA D500 | 848-8480 |
20-1000 |
|
| 11017212 - VAV CIRCULAIRE ISOLEE XVA D100 | 34-340 |
20-1000 |
|
| 11017308 - VAV ISOLE XVA D125 MOD | 530 |
||
| 11017309 - VAV ISOLE XVA D160 MOD | 870 |
||
| 11017310 - VAV ISOLE XVA D200 MOD | 1380 |
||
| 11017311 - VAV ISOLE XVA D250 MOD | 2120 |
||
| 11017312 - VAV ISOLE XVA D315 MOD | 3370 |
||
| 11017313 - VAV ISOLE XVA D400 MOD | 5430 |
||
| 11017314 - VAV ISOLE XVA D500 MOD | 8480 |
||
| 11017316 - VAV ISOLE XVA D100 MOD |
| Références | Tension (V) | Fréquence (Hz) | Intensité de protection (A) | Alimentation électrique |
|---|---|---|---|---|
| 11017191 - VAV CIRCULAIRE ISOLEE XVA D125 | 24 |
IP54 |
Monophasée |
|
| 11017192 - VAV CIRCULAIRE ISOLEE XVA D160 | 24 |
IP54 |
Monophasée |
|
| 11017193 - VAV CIRCULAIRE ISOLEE XVA D200 | 24 |
IP54 |
Monophasée |
|
| 11017194 - VAV CIRCULAIRE ISOLEE XVA D250 | 24 |
IP54 |
Monophasée |
|
| 11017195 - VAV CIRCULAIRE ISOLEE XVA D315 | 24 |
IP54 |
Monophasée |
|
| 11017196 - VAV CIRCULAIRE ISOLEE XVA D400 | 24 |
IP54 |
Monophasée |
|
| 11017197 - VAV CIRCULAIRE ISOLEE XVA D500 | 24 |
IP54 |
Monophasée |
|
| 11017212 - VAV CIRCULAIRE ISOLEE XVA D100 | 24 |
IP54 |
Monophasée |
|
| 11017308 - VAV ISOLE XVA D125 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017309 - VAV ISOLE XVA D160 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017310 - VAV ISOLE XVA D200 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017311 - VAV ISOLE XVA D250 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017312 - VAV ISOLE XVA D315 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017313 - VAV ISOLE XVA D400 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017314 - VAV ISOLE XVA D500 MOD | 24 |
50/60 |
6 |
Monophasée |
| 11017316 - VAV ISOLE XVA D100 MOD |
| Références | Classement au feu |
|---|---|
| 11017191 - VAV CIRCULAIRE ISOLEE XVA D125 | M1 |
| 11017192 - VAV CIRCULAIRE ISOLEE XVA D160 | M1 |
| 11017193 - VAV CIRCULAIRE ISOLEE XVA D200 | M1 |
| 11017194 - VAV CIRCULAIRE ISOLEE XVA D250 | M1 |
| 11017195 - VAV CIRCULAIRE ISOLEE XVA D315 | M1 |
| 11017196 - VAV CIRCULAIRE ISOLEE XVA D400 | M1 |
| 11017197 - VAV CIRCULAIRE ISOLEE XVA D500 | M1 |
| 11017212 - VAV CIRCULAIRE ISOLEE XVA D100 | |
| 11017308 - VAV ISOLE XVA D125 MOD | |
| 11017309 - VAV ISOLE XVA D160 MOD | |
| 11017310 - VAV ISOLE XVA D200 MOD | |
| 11017311 - VAV ISOLE XVA D250 MOD | |
| 11017312 - VAV ISOLE XVA D315 MOD | |
| 11017313 - VAV ISOLE XVA D400 MOD | |
| 11017314 - VAV ISOLE XVA D500 MOD | |
| 11017316 - VAV ISOLE XVA D100 MOD |
