Capteur CO2 Mod Système de régulation de débit

Capteur CO2 Mod

Système de régulation de débit

Le Capteur CO2 Mod mesure précisément le taux de CO2 pour adapter le volume d'air nécessaire afin d'optimiser QAI et consommation énergétique.
Capteur CO2 Mod
Capteur CO2 Mod

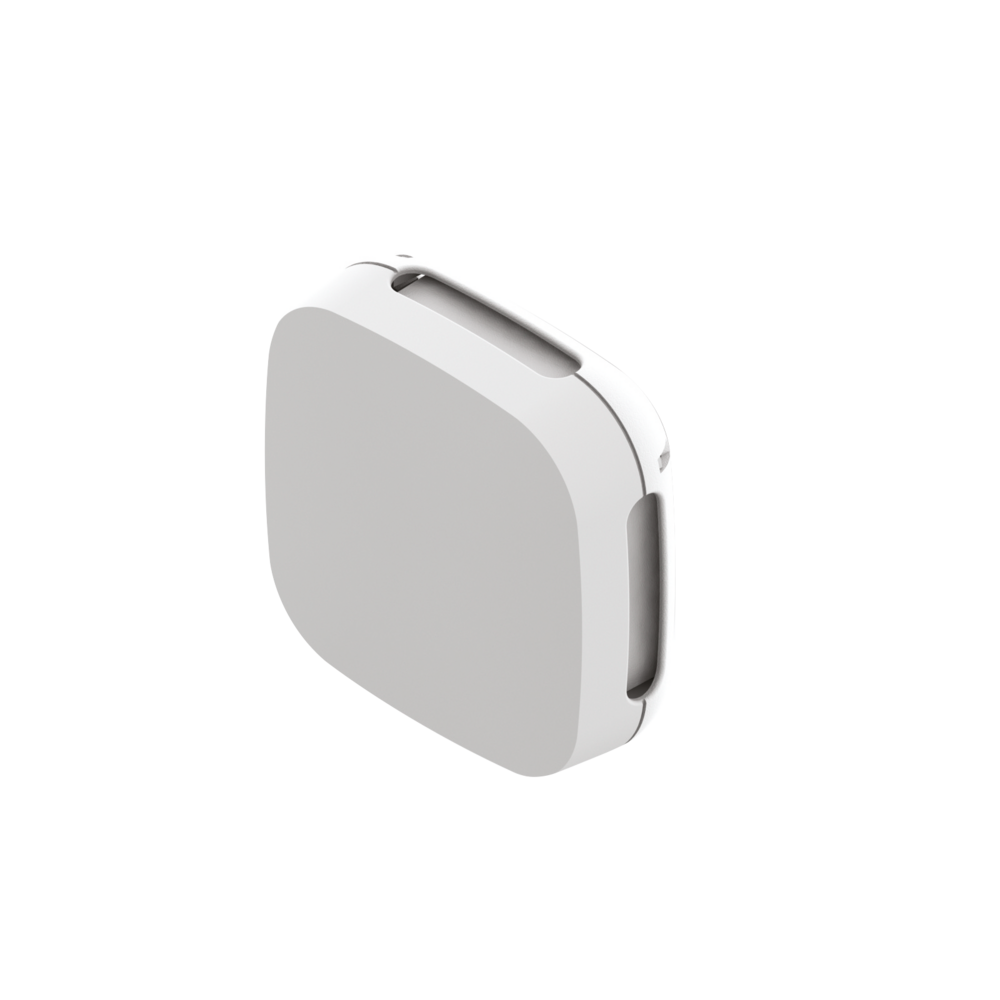

Le Capteur CO2 Mod permet de mesurer des taux de CO2 dans un local par mesure d'absorption des rayons infrarouges afin d'en déterminer une concentration. Cette mesure de CO2 n'est pas affectée par la poussière et la vapeur d'eau.

Le Capteur CO2 Mod fait partie du système VMT Mod. Il envoie un signal proportionnel au taux de CO2 au Pilot Mod qui va commander le taux d'ouverture des registres MDA Mod.

  • plage de mesure du capteur : 0 à 2000 ppm,
  • seuil de déclenchement : 1100 ppm par défaut (sous Avis Technique),
  • seuil réglable entre 700 et 1700 ppm par pas de 200 ppm via un commutateur (hors Avis Technique),
  • temps de réponse < 7 minutes,
  • consommation du capteur : 500 mA,
  • indice de protection : IP 20
  • température de fonctionnement : +5°C à +40°C
  • relié au système VMT par 3 fils de section 1.5 ou 2.5 mm2,
  • nombre maximum de Capteurs CO2 Mod par module principal Pilot Mod : 1,
  • installation au mur dans le local desservi,
  • hauteur d'installation montage mural : de 1,5 à 3,5 m,
  • éviter les courants d'air (portes, soufflage...) et les zones mortes (étagères, rideaux...),
  • éviter la proximité des sources de chaleur et des occupants (rayon de 1 à 2 m d'un poste de travail).
Références Consommation du capteur (W) Plage de mesure (ppm) Temps de réponse (min) Auto-calibration Matière de l'isolant
11017210 - SONDE CO2 GAINE
11017136 - Capteur CO2 Mod

< 1

0-2000

< 7

Oui

Capteur CO2 Mod Capteur CO2 Mod
Références Hauteur (mm) Largeur (mm) Profondeur (mm) Poids (kg)
11017210 - SONDE CO2 GAINE
11017136 - Capteur CO2 Mod

96,6

96,6

36,5

0,08

Références Tension (V) Signal de sortie
11017210 - SONDE CO2 GAINE
11017136 - Capteur CO2 Mod

Bus

iBus

  • N° d’avis technique  :  14.5/16-2185_V3
  • Eligibilité au CEE  :  Oui
  • N° de fiche CEE 1  :  BAR-TH-125
  • N° de fiche CEE 2  :  BAT-TH-126

Références produits et accessoires

  • Aldes
    SONDE CO2 GAINE
    11017210
    1150,00 (H.T.)
  • Capteur CO2 Mod
    Capteur CO2 Mod
    11017136
    699,00 (H.T.)
