Capteur Optic Mod
Système de régulation de débit
Capteur Optic Mod
Système de régulation de débit
Module détectant la présence pour ajuster le volume d’air nécessaire et optimiser à la fois la QAI et la consommation énergétique.
Capteur Optic Mod

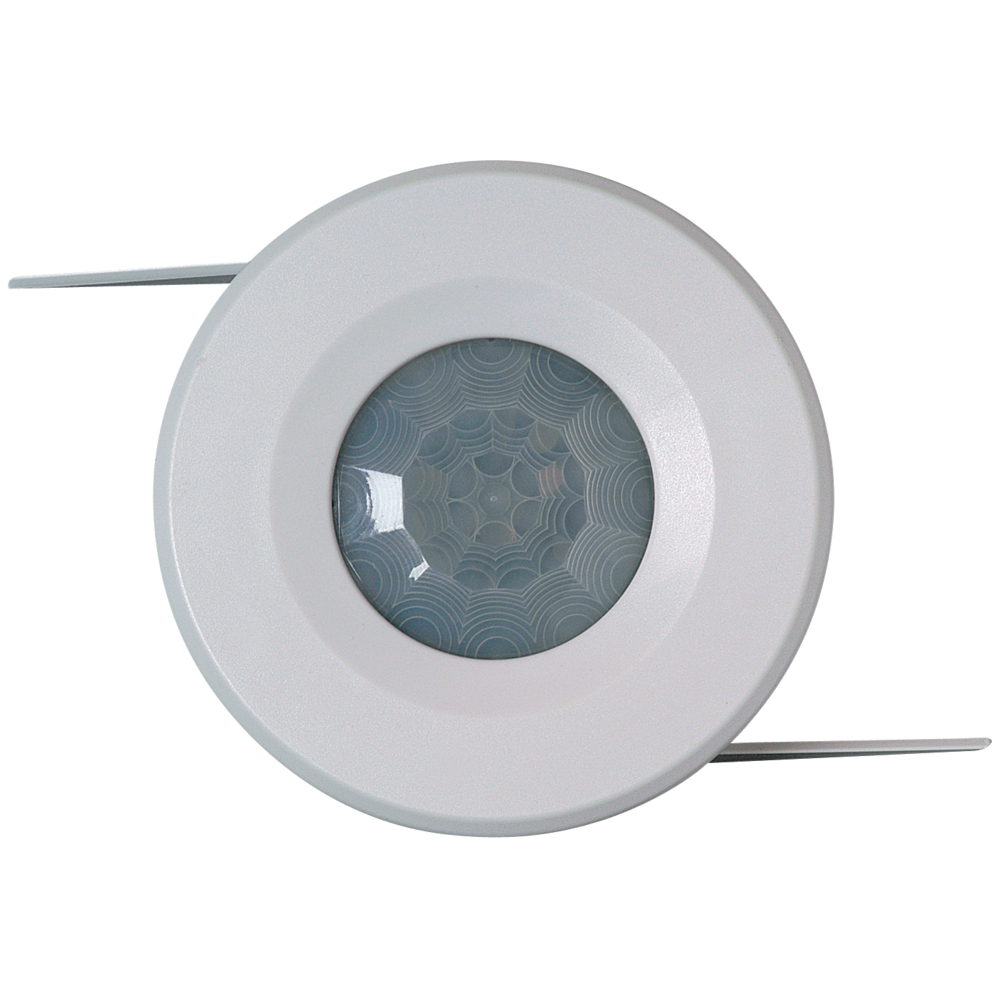

L'Optic Mod est un détecteur optique (rayonnement infrarouge) qui envoie des impulsions électriques (0-1) vers le module principal Pilot Mod. Il est composé d'une lentille de Fresnel, de capteurs pyroélectriques et possède une LED comme témoin de visualisation des détections. Si plusieurs capteurs sont installés dans une même pièce, le Pilot Mod va pouvoir calculer un taux d'agitation de 0 à 100% (système Agito) et donc moduler les ouvertures de registres plus finement qu'un mode ouvert/fermé (système de présence avec un seul capteur).
Les + produits
- Facilité d'installation
- Aucun entretien nécessaire
- Solution Agito : exclusivité Aldes
- Seulement 2 fils pour informations + alimentation
Le Capteur Optic Mod fait partie du système VMT Mod. Il envoie une signal de présence au Pilot Mod qui va commander le taux d'ouverture des registres MDA Mod.
- les mouvements effectués dans la pièce sont détectés par le détecteur optique (rayonnement infrarouge) qui envoie des impulsions électriques (0-1) vers le module principal pour traitement de l'information,
-
le détecteur optique est composé :
- d'une lentille de Fresnel,
- de capteur pyroélectriques.
- possède une LED, témoin de visualisation des détections.

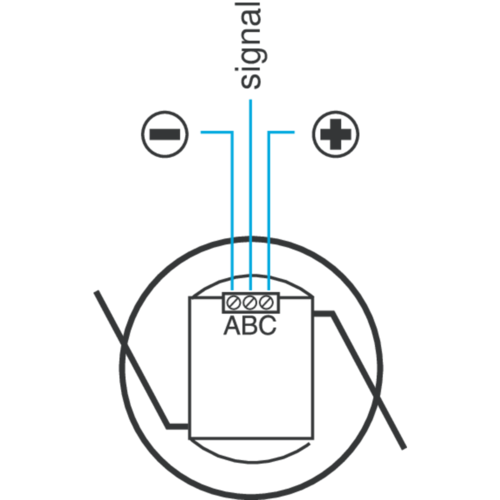

- relié au système par 2 fils uniquement, section 1.5 ou 2.5 mm2,
- nombre maximum de Capteurs Optic Mod par module principal Pilot Mod : 8,

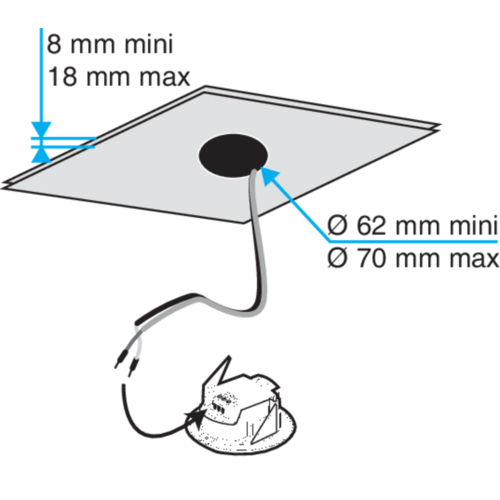

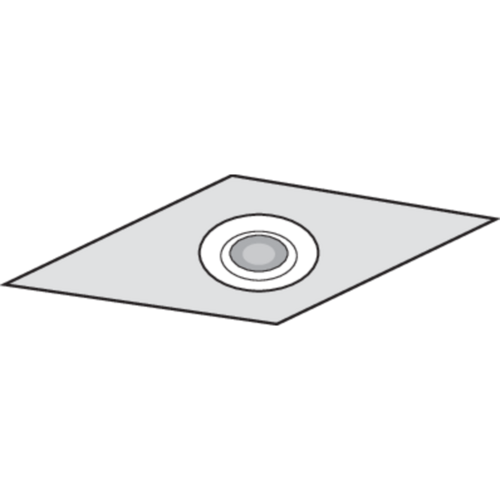

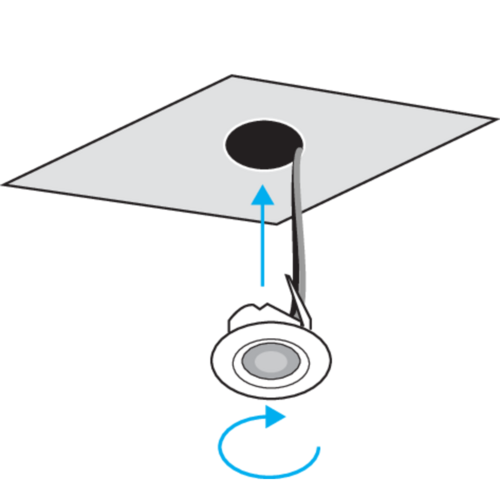

- les détecteurs se fixent dans le faux-plafond dans un trou de diamètre 62 à 70 mm,
-
emplacement des détecteurs :
- utilisation Présence :
zone de détection = zone située à 1 m des parois, 4 m x 4 m,

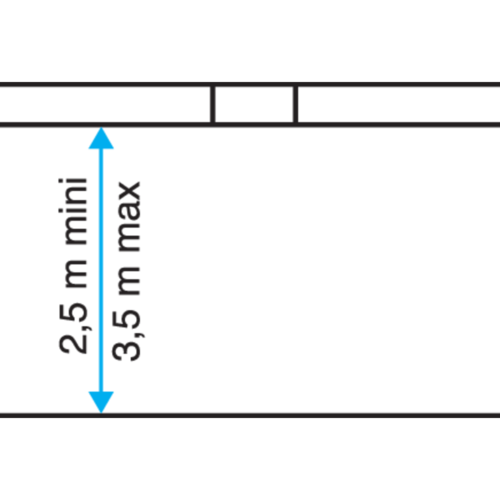

hauteur max. installation position plafond : entre 2,5 et 3,5 m,
hauteur max. installation position murale : environ 2,5 m,
-
- utilisation Agito :
distance optimale entre 2 détecteurs : 2,4 à 4,2 m,
zone de détection = zone située à 1 m des parois,
hauteur max installation position plafond : entre 2,5 et 3,5 m.
| Consommation du capteur (W) | Temps de réponse (min) | Matière de l'isolant |
|---|---|---|
| < 0.02 |
< 1 s |

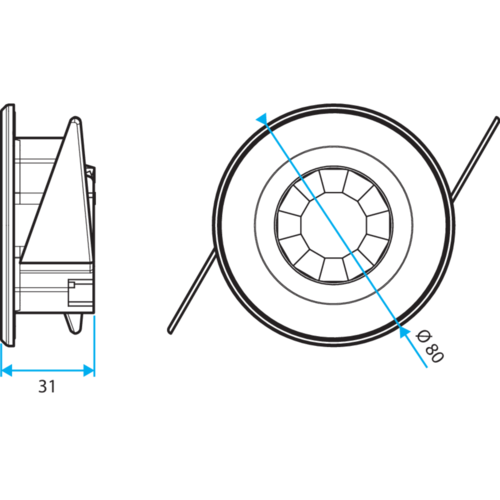

| Hauteur (mm) | Largeur (mm) | Profondeur (mm) | Poids (kg) |
|---|---|---|---|
| 80 |
80 |
31 |
0,06 |
| Tension (V) |
|---|
| Bus |
- N° d’avis technique : 14.5/16-2185
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-125
- N° de fiche CEE 2 : BAT-TH-126
