Module In/Out 0-10V Mod Système de régulation de débit

Module In/Out 0-10V Mod

Système de régulation de débit

Le Module In/Out 0-10V Mod permet au système VMT de communiquer avec d'autres éléments pour optimiser le fonctionnement de tous les systèmes.
Module In/Out 0-10V Mod
Module In/Out 0-10V Mod

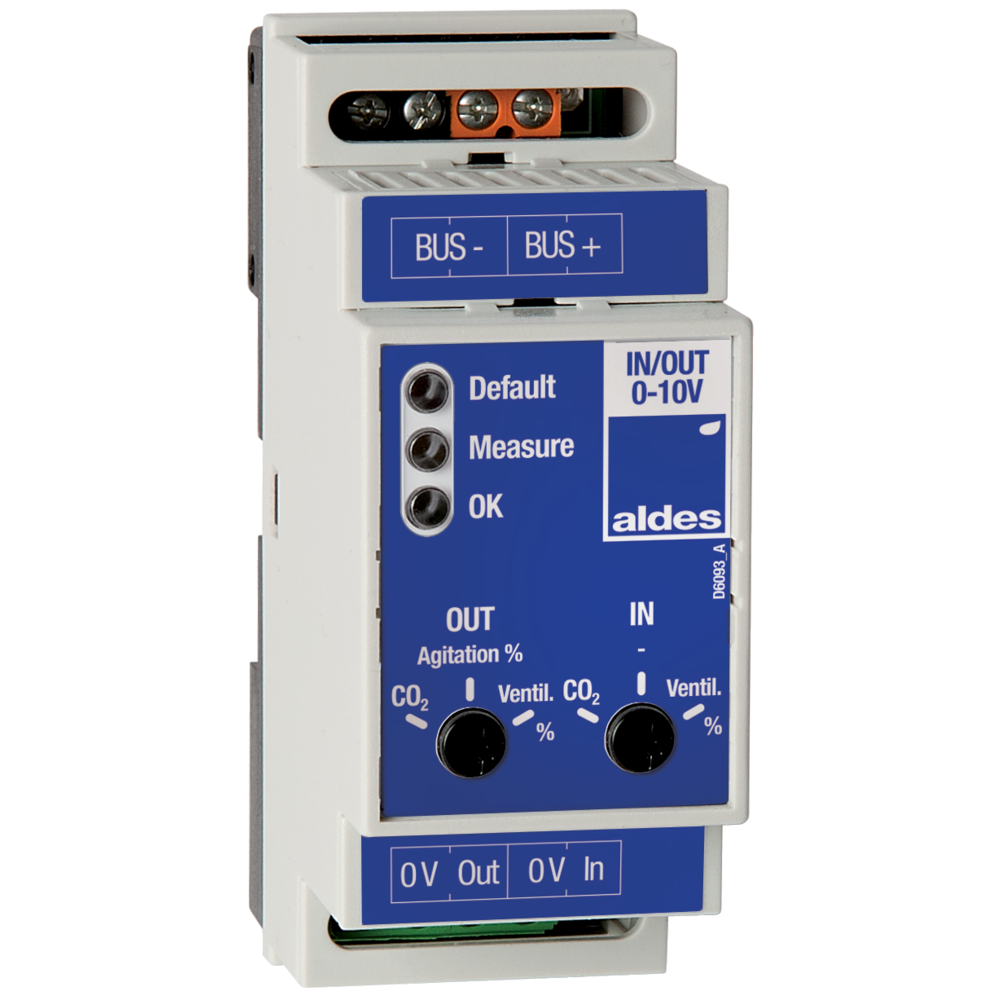

Le module In/Out 0-10V permet au système de régulation de débit VMT Mod d'interagir avec des éléments extérieurs grâce à l'envoi et/ou la réception d'un signal 0-10V. Ainsi, le fonctionnement global est optimisé.
Module In/Out 0-10V Mod

Les + produits

  • permet facilement l'échange d'information avec le système VMT Mod via 2 connexions 0-10V.
  • seulement 2 fils pour informations + alimentation.
  • signalement des pannes.
  • communication avec l’extérieur : GTB, GTC, horloge, contact de feuillure de fenêtre...
  • produit en France

Le module In/Out 0-10V Mod reçoit ou transmet une valeur de 0-10 V à l'extérieur du système VMT. Cette valeur correspond à un taux de CO2 (0-2000 ppm), d'agitation (0-100 %) ou de ventilation (0-100 %), définissable via communtateurs présents dans le module.

  • 1 entrée 0-10V,
  • 1 sortie 0-10V / 20 mA max,
  • 2 boutons de sélection du type d'information échangée,
    • taux de CO2 : 0-10V correspond à 0-2000ppm,
    • taux d'agitation : 0-10 V correspond à 0-100%,
    • taux de ventilation : 0-10V correspond à 0-100%,
  • indicateur de fonctionnement et de défaut via LED,
  • température de fonctionnement : + 5°C à + 40°C.
  • s'installe sur rail DIN d’un tableau électrique,
  • 1 seul module In/Out 0-10V par Pilot Mod,
  • à relier via 2 fils au module PilotMod pour informations + alimentation,
  • à relier via l'entrée et/ou la sortie 0-10V aux éléments extérieurs du système VMT type GTB/GTC, autre capteur, etc.
Matière de l'isolant
Module In/Out 0-10V Mod
H (mm) L (mm) P (mm) Poids (kg)

92

35

58

0,061

Alimentation électrique Tension (V)

Monophasée

Bus

  • N° d’avis technique  :  14.5/16-2185
  • Eligibilité au CEE  :  Oui

Références produits et accessoires

  • Module In/Out 0-10V Mod
    Module In/Out 0-10V Mod
    11017151
    314,16 (H.T.)
