Registre MDA Mod Système de régulation de débit

Registre MDA Mod

Système de régulation de débit

La MDA Mod régule précisément un débit suivant un signal quelle que soit la variation de pression pour adapter la quantité d'air au juste besoin.

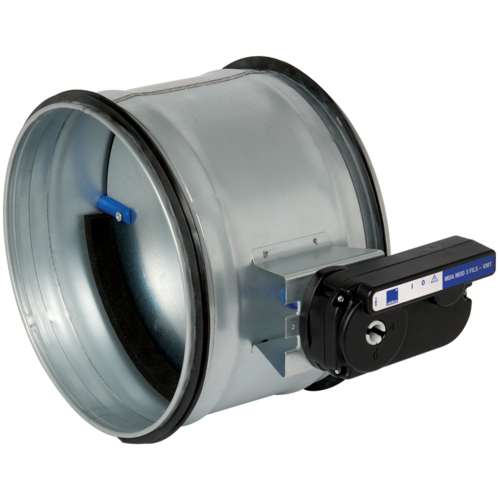

Registre MDA Mod
Registre MDA Mod
Le MDA Mod est le régulateur du système VMT Mod grâce à l'ouverture de son volet selon un signal extérieur (sonde, GTB/GTC, etc.) transmis par le Pilot Mod. Son taux d'ouverture va résulter en un % de débit du MR Modulo VMT qui lui est associé. Ainsi, le débit dans le local est maintenu au juste besoin pour plus de confort, de QAI et de gains énergétiques.
Le MDA Mod module le débit par variation de la durée d'ouverture du clapet sur une période de 10 minutes.
> En fonctionnement présence : il est soit ouvert 100% du temps (100% du débit nominal) en occupation, soit ouvert pendant 10% du temps (10% du débit nominal) en inoccupation.
> En fonctionnement agito : il est soit ouvert x % du  temps (x % du débit nominal) en occupation, soit ouvert pendant 10 % du temps (10 % du débit nominal) en incouppation.
> En fonctionnmeent CO2 seuil : il est soit ouvert (100% du débit nominal) si le seuil de CO2 choisi est dépassé, soit ouvert pendant 10% du temps (10% du débit nominal) si le seuil n'est pas atteint.
> En fonctionnement CO2 proportionnel : il est ouvert x % du temps (x % du débit nominal) selon le taux de CO2 mesuré.
Registre MDA Mod

Les + produits

  • diffusion d'air optimale (chronoproportionnelle),
  • étanchéité classe C du réseau (2 joints).
  • indicateur d'ouverture du MDA Mod,
  • diamètre de 125 à 315 mm, métallique,
  • produit en France.

Selon les informations du Pilot Mod, le MDA Mod module le débit d'air. Il fonctionne en tout ou rien par variation de sa durée d'ouverture (chronoproportionnel) : X min par plage de 10 min ce qui équivaut à un % du débit nominal du MR associé.

  • corps et volet en acier galvanisé,
  • joint en mousse pour réduire la fuite au niveau du volet,
  • indicateur d'ouverture du MDA Mod via LED,
  • indicateur de défaut via LED,
  • température de fonctionnement : + 5°C à + 40°C,
  • classe d'étanchéité interne/externe C selon la norme EN 12237.
  • s'insère directement entre deux conduits circulaires,
  • à relier via 3 fils au Pilot Mod pour informations + alimentation,
  • 6 MDA Mod maximum par Pilot Mod,
  • utilisation en soufflage et en reprise,
  • le MDA Mod est toujours accompagné d'un module de régulation MR Modulo VMT.
Matière de l'isolant
Registre MDA Mod

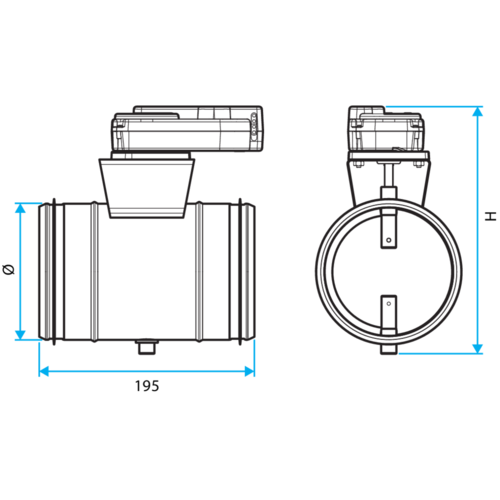

Références H (mm) L (mm) Ø (mm) Poids (kg)
11017155 - MDA 125 Mod

225

195

125

0,7

11017156 - MDA 160 Mod

260

195

160

1

11017157 - MDA 200 Mod

300

195

200

1,1

11017158 - MDA 250 Mod

350

195

250

1,4

11017159 - MDA 315 Mod

415

195

315

2,5

Références Plage de débit d'air (m³/h) Plage de pression (Pa)
11017155 - MDA 125 Mod

36-160

80-250

11017156 - MDA 160 Mod

120-225

80-250

11017157 - MDA 200 Mod

230-375

80-250

11017158 - MDA 250 Mod

260-500

80-250

11017159 - MDA 315 Mod

360-1100

80-250

Tension (V)

Bus

  • N° d’avis technique  :  14.5/16-2185_V3
  • Eligibilité au CEE  :  Oui
Classement au feu

A1

Références produits et accessoires

  • MDA 125 Mod
    MDA 125 Mod
    11017155
    395,76 (H.T.)
  • MDA 160 Mod
    MDA 160 Mod
    11017156
    397,80 (H.T.)
  • MDA 200 Mod
    MDA 200 Mod
    11017157
    399,84 (H.T.)
  • MDA 250 Mod
    MDA 250 Mod
    11017158
    401,88 (H.T.)
  • MDA 315 Mod
    MDA 315 Mod
    11017159
    405,96 (H.T.)
