Système VMT Mod
Systèmes VMT Mod
- Plus d’économies d’énergie (moins de déperditions thermiques et moins de consommation du ventilateur) grâce à la modulation des débits (en extraction et en soufflage) de l’air selon l’occupation dans les locaux (grâce aux capteurs de présence et de CO₂).
- Ce système est valorisé via un Avis Technique.
Découvrez la gamme
- Les composants de la gamme VMT (Ventilation Modulée pour le Tertiaire) constituent un système de régulation de débit d’air pour le tertiaire.
- Le module Pilot Mod :
- Deux configurations sont possibles : avec ou sans MDA Mod.
- Plusieurs zones à ventiler - configuration avec MDA Mod :
- Une seule zone à ventiler - configuration sans MDA Mod :
- 3 types de détection :
- 5 diamètres, de 125 mm (débit maxi 160 m³/h) à 315 mm (débit maxi 1100 m³/h).
- Certifié CE
- RE 2020 star
- Fabriqué en France
Le Pilot Mod est le cerveau du système VMT : il commande le débit d’air selon l’occupation des locaux pour atteindre une bonne QAI (Qualité de l’Air Intérieur) avec une faible perte énergétique.
peut recevoir jusqu’à 8 capteurs,
peut commander jusqu’à 6 MDA Mod (registre motorisé).
un ventilateur ou la centrale de traitement de l’air, qui extrait l’air de plusieurs zones,
pour chaque zone à ventiler :
1 module Pilot Mod qui reçoit les informations des capteurs et commande le MDA Mod.

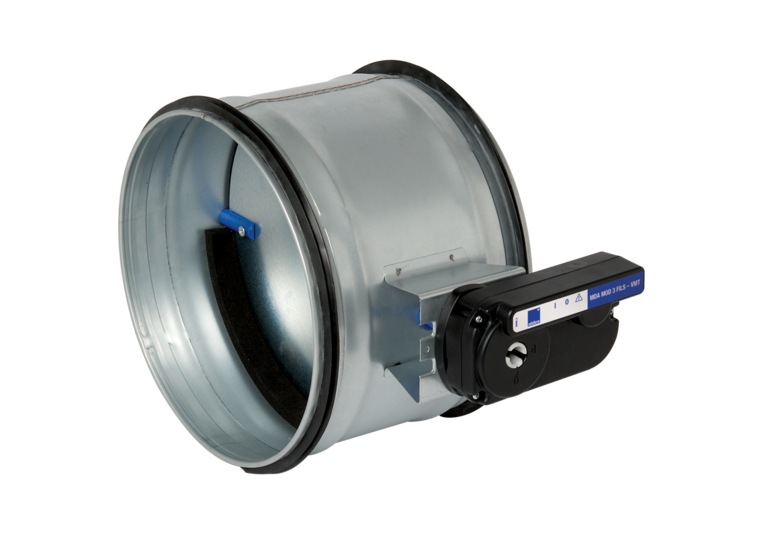

le MDA Mod qui s’ouvre ou se ferme pour ajuster le débit d’air selon le besoin.
1 MR (Module de Régulation de débit)
jusqu’à 8 capteurs Optic Mod (détection de présence), ou un capteur CO₂ Mod (détection de CO₂)
des modules options pour recevoir et/ou envoyer des informations à d’autres équipements dans le bâtiment.
1 transformateur d’alimentation électrique 12 V DC, et son disjoncteur.
le réseau de gaines adapté.
un ventilateur ou la centrale de traitement de l’air, qui extrait l’air d'une seule zone,
1 module Pilot Mod qui reçoit les informations des capteurs et commande le ventilateur ou la centrale de traitement de l’air.
1 transformateur d’alimentation électrique 12 V DC, et son disjoncteur.
1 Module option pour que le Pilot Mod puisse envoyer un signal de commande au ventilateur.
jusqu’à 8 capteurs Optic Mod (détection de présence), ou un capteur CO₂ Mod (détection de CO₂)
le réseau de gaines adapté.
Agito (plusieurs capteurs Optic Mod) : modulation du débit proportionnelle à l’activité détectée.
Présence (capteur Optic Mod) : modulation du débit tout ou peu selon la présence d’occupants.
CO₂ (capteur CO₂ Mod) : modulation du débit tout ou /proportionnelle à l’activité détectée, représenté par le taux de CO₂.
- Tertiaire,
- Neuf et rénovation.
- Avis technique donnant une réduction de Crbdnr pour le calcul énergétique.
- Avis Technique Ventilation Modulée Tertiaire N°14.5/16-2185_V3
- Eligible au CEE : fiche opération n° BAT-TH-125 et 126
- Une fois l’installation réalisée, le réseau aéraulique ne nécessite pas d’intervention particulière. Les modules IN/OUT 1-10V MOD, Relay Mod, ou Contact Mod peuvent renvoyer de l’information ou recevoir des ordres par un système centralisé du bâtiment (GTB/GTC).
- Installation en intérieur uniquement.
- Alimentation 230 V 30 W sur disjoncteur, pour chaque zone à ventiler (hors ventilateur).
- Pose et raccordements des capteurs, du MDA Mod, des modules option.
- Raccordement des gaines.
- Pose des diffuseurs.
- Paramétrage du mode de fonctionnement à la mise en service Aldes (option).
